Rusia centrală, bogată în păduri de conifere și foioase, este considerată leagănul construcției din lemn. Locuința tradițională, pyatistyonok tăiat, a fost construită din lemn, iar acest turn elegant, spațios, a fost încoronat cu un acoperiș triunghiular. Conducerea de-a lungul drumurilor din țara noastră, acoperită de sate mici pe ambele părți, reține că acoperișul celor mai multe case este de acest tip.

În ciuda istoriei și tradiției vechi, acoperișul triunghiular pentru o casă privată arată modern și elegant, așa că arhitecții o folosesc în cele mai ambițioase proiecte de design. Aplicarea materialelor moderne și funcționale pentru construirea cunoștințelor arhitecților antice, un calcul precis, realizează un aspect uimitor, original și unic. În acest articol veți găsi toate informațiile necesare pentru proiectarea și construcția sa.

Acoperiș triunghiular al unei clădiri rezidențiale

Casă din lemn cu acoperiș triunghiular

Proiect casa cu acoperiș înclinat

Caracteristici de design

Designul pantei acoperișului casei este oarecum mai complicat decât panta dublă. Principala dificultate constă în faptul că într-un punct sunt conectate trei elemente - două picioare de fâșie cusute și o grilă de creastă. A face corect această conexiune cu propriile mâini este o lucrare delicată care poate fi făcută numai de un profesionist la nivel înalt care poate efectua un calcul exact. Acoperișul este alcătuit din următoarele elemente, care demonstrează schema:

Dispozitivul acoperișului

  1. Pârtii de acoperiș. Unul dintre ele, frontal, are forma unui triunghi echilateral, celelalte două sunt trapezii. Unghiul de înclinare formează cadrul, care constă din coturi obișnuite și înclinate, doamne și elemente auxiliare de sprijin ale acoperișului triunghiular. Pentru a determina unghiul de înclinare a ramelor, se utilizează calculul sau recomandările fabricantului materialului de acoperire.
  2. Rafturi picioare. Panouri netede, durabile, instalate cu o margine subțire pentru o rigiditate mai mare, pe o parte se sprijină pe mauerlat, iar pe cealaltă pe grinzile de creastă. În dispozitivul acoperișului triunghiular se folosesc trei tipuri de coridoare: private, șipci și diagonale. Diagonala formează șoldul, iar rangul și fișierul, precum și barele suportă razele trapezoidale. Aparatele diagonale, numite și "avioane", au o încărcătură crescută, prin urmare, pentru fabricarea lor cu mâinile lor, ele folosesc plăci cu o secțiune transversală care este mai mult de două ori mai ușoară decât rafturile obișnuite sau pur și simplu le-a îmbinat.
  3. Șipci. Plăcile, fixate perpendicular pe picioarele rafturilor în rânduri, reprezintă un suport pentru așezarea materialului de acoperire. Pentru montarea plăcii, utilizați placi necuplate sau placi de placaj rezistent la umiditate, așezate plat. Cutia de sticlă este utilizată pentru metal, ondulată și solidă pentru materiale rulante și acoperișuri moi.
  4. Mauerlat. Fascicul de susținere utilizat ca bază pentru fixarea picioarelor din bare. Distribuie greutatea structurii acoperișului la pereții de lagăr și îl redirecționează spre fundația casei.
  5. Seahorse. Joncțiunea picioarelor de rafturi, punctul cel mai înalt al acoperișului, vârful acestuia.
  6. Crossing patine, ele formează endov, razlichkovki.
  7. Streșini. Partea proeminentă a acoperișului, formată din picioare de rafturi sau fileu, protejează pereții casei de umiditate și vânt. Pentru ca aceștia să-și îndeplinească efectiv sarcinile încredințate, lungimea lor ar trebui să fie de 40-50 cm și mai mult. În funcție de locație se disting strâmtoriile și consolele gable.
  8. Jgheabul se scurge. Unul dintre elementele sistemului de drenaj al acoperișului, asigură scurgerea apei de pe acoperiș.
  9. Pâlnii de admisie a apei. Colectați precipitațiile de apă și direcționați-le către sistemul de scurgere.
  10. Burlanul. Ea transportă apă de ploaie în canale de canalizare.

Acoperișul, format din 3 patine, este greu de proiectat, laborios în construcții, astfel încât constructorul începător să nu o poată face cu mâinile sale, dacă este cu ajutorul unui maestru de acoperiș cu înaltă calificare, care va efectua proiectarea și calculul.

Compoziția sistemului de bare

Sistemul de acoperiș al rafturilor включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

Sistemul de acoperiș al rafturilor

  • Mauerlat. Așa cum am menționat deja, acesta este un lemn cu o secțiune de 100x100 mm sau 150x150 mm, care acționează ca suport pentru atașarea picioarelor de rafturi. Se află pe pereții externi ai casei.
  • Intinzând Un fascicul din aceeași secțiune ca mauerlatul, care execută aceleași funcții, numai locația sa este partiția internă de rulmenți, care este utilizată pentru a instala pilonii verticali ai unui sistem basculant înclinat.
  • Ridicați râul. O bară care este instalată la joncțiunea picioarelor de rafturi. El se bazează pe stâlpi.
  • Podkonykovye rack. Suporturi verticale din lemn, care susțin creasta acoperișului de creastă, transferându-și greutatea pe peretele interior de susținere, adică pe fundație.
  • Picioare regulate de fermă. Tablă cu o secțiune de 50x150 mm, care susține acoperișurile trapezoidale. În partea superioară, acestea sunt atașate la grinzile de creastă, iar partea inferioară a plăcii de alimentare.
  • Narozhniki. Sau, așa cum se numesc semi-picioare, au o lungime diferită, în creștere cu distanța de la șold. Partea superioară a acestora este fixată pe canelurile diagonale și nu pe grinzile de creastă.
  • Șanțuri diagonale. Două picioare de trotuar care se deplasează de la creastă până la cele două colțuri ale casei, în care este așezat acoperișul înclinat. Ele formează panta șoldului și sunt mai lungi decât rangul și fișierul. Prin urmare, ele trebuie să fie făcute din plăci dintr-o secțiune mai mare.
  • Sprengel ferme. Elementele de susținere a unei forme triunghiulare pentru cornișoanele diagonale ale unui acoperiș triunghiular. Ele sunt montate în cazul în care lungimea caprioarelor este prea mare, atunci când se îndoaie. Nevoile lor determină calcularea sarcinii pe coronamentul diagonal.
  • Struturile. Props, situate la un unghi de 45 de grade, sprijinind picioarele de rafturi, protejându-le sub deformare.

Sistemul de acoperiș al rafturilor насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Tipuri de sisteme de acoperiș

Structurile diferite ale clădirii aflate în construcție permit utilizarea unuia dintre cele două tipuri de sisteme de acoperiș, care diferă în ceea ce privește numărul de suporturi utilizate:

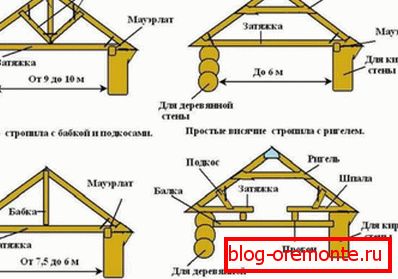

  1. Agățat. Se utilizează în cazul în care interiorul casei nu este prevăzut pentru peretele rulmentului. În absența suportului în mijloc, picioarele cavității se sprijină numai pe pereții exteriori, exercitând o forță puternică la rupere. Prin urmare, pentru a stabiliza sistemul, sunt introduse numeroase elemente auxiliare care fac construcția acoperișului mai greu. Sistemul de agățare este greu de făcut singur.

    Sistem de balustrade suspendat

  2. Naslonnaya. Dacă în interiorul clădirii există un perete capital de sprijin, acesta poate fi folosit ca un suport suplimentar pentru grinzi sau grinzi de creastă. Lezhine este pus pe ea, standuri sunt susținute împotriva ei, care sprijină creasta. Dispozitivul pe sistemul de bascule este posibil dacă există două suporturi interne.

Sistemul de lagăr suspendat

Coperții experimentați recomandă preferința exactă a sistemului de acoperiș înclinat, deoarece este mai fiabil și mai stabil, este mai ușor de calculat și proiectat. Cadrul acoperișului este realizat cu mâinile proprii din metal sau din lemn. Dacă alegerea a căzut pe suporturi metalice, este mai bine să folosiți colțurile. Dar cel mai adesea elementele de susținere sunt făcute din lemn, deci este mai ieftin și mai accesibil.

Procesul de construcție

Pentru a construi un acoperiș înclinat cu propriile mâini, trebuie să achiziționați cherestea necesară, materialul de acoperiș, folia de impermeabilizare, dispozitivele de fixare, izolația și membrana de barieră de vapori. Toate elementele din lemn sunt tratate cu compuși antiseptici și ignifuge pentru a reduce riscul de incendii și leziuni ale lemnului. Instalarea se face în conformitate cu următorul plan:

  • Instalați placa de alimentare. Dacă casa este construită din silicat de gaze sau cărămidă, atunci de-a lungul marginii superioare a pereților, pe care se vor construi pantele, vor crea o centură de beton armat, o șapă în care sunt fixate știfturi metalice pentru a fixa placa de alimentare. Într-o casă din lemn, bara de sprijin este fixată pe șuruburile de ancorare, iar în unele cazuri rolul său este jucat de flanșele superioare ale casei de lemn. Un strat de impermeabilizare, de exemplu un ruberoid îndoit în două, trebuie așezat între perete și placa de alimentare. Bolțurile de prindere sunt plasate între elementele de fixare. Ca un mauerlat, ei fixează patul.

    Modalități de instalare a unei cartele de alimentare

  • Instalați suportul podskie. Cel mai important lucru în acest caz este să se asigure că acestea sunt perpendiculare pe teren. Prin urmare, atâta timp cât acestea nu sunt trase împreună cu o bară de creastă, acestea sunt întărite cu struturi temporare. Și în timpul instalării verificați de câteva ori unghiul de la nivelul clădirii. În partea superioară a rafturilor se montează grinzi de creastă pe colțuri sau cuie metalice.
  • Poziționarea picioarelor obișnuite. Mai întâi, faceți un model de raft, marcați-l mușcat în jos sub mauerlat, apoi tăiați toate celelalte pe model. Fixați prima și ultima pereche de bare, întindeți firul între ele, pe care restul picioarelor sunt aliniate și setate. Dacă lungimea grinzilor este mai mare de 4,5 m, atunci ele sunt susținute de corzi care se extind din suport la un unghi de 45 de grade. Pasul dintre graifele obișnuite determină calcularea încărcăturii.

    Rafturi cu trei acoperișuri

  • Instalați canelurile diagonale. Acesta este cel mai dificil moment al asamblării acoperișului triunghiular. Partea superioară a grinzilor diagonale este conectată la creastă, iar cele inferioare sunt atașate la capetele gablontei. Între ei se așezară cornișe inline, formând o șold. De obicei, este suficient să aveți 3 picioare cu un pas de 60-90 cm, cu toate acestea, în cazul în care o fereastră este planificată pentru a fi introduse, apoi un graifer suplimentare este introdus pentru a sprijini aceasta.
  • Grinzile de atașament sunt atașate la picioarele diagonale ale barelor de troliu folosind unghii sau colțuri metalice. În partea de jos a lingoului faceți ghiață pentru atașarea mauerlatului.

    Instalare de lemn de pin

  • Fileurile sunt cuie, fixate cu streașinile, instalate panouri de vânt, elemente de fixare sub jgheab. Sheath cornișe materiale decorative.

Materiale pentru acoperișuri de pardoseală

Înainte de a acoperi materialul de acoperire al acoperișului, realizați impermeabilizarea acestuia. Pe suprafața pământului întindeți o rolă de film, tăiați-o în benzi. Apoi, acestea sunt fixate orizontal pe caneluri cu ajutorul unui capsator de construcții, care are o suprapunere de 10-15 cm. Pe partea de sus a impermeabilizării este fixată o contra-cușcă dintr-o lamelă subțire, iar cutia este montată. Pentru podele metalice și ondulate, potriviți modelul grilajului și pentru un acoperiș moale, numai solid.

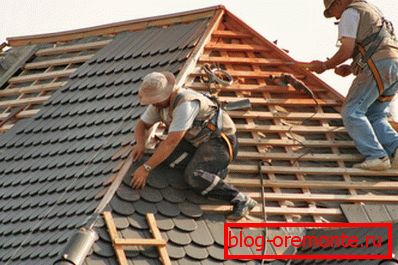

Instalarea plăcilor moi pe acoperișul înclinat

Pardoseala din materialul de acoperiș pornește dinspre partea de jos, aranjând foi sau tăieturi, astfel încât să se găsească la articulații cu 10 cm. Toate cusăturile și colțurile dintre pante sunt tratate cu etanșant pe bază de silicon. Elementele de fixare folosesc numai cel care a venit cu materialul de acoperiș. De obicei, sunt unghii sau șuruburi speciale din metal zincat, echipate cu o pălărie de cauciuc. Când se strânge, un astfel de capac se loviță pentru a proteja gaura de umiditate, astfel încât acoperișul să nu fie scurs.

Acoperișul triunghiular este nu numai o soluție estetică, ci și o soluție funcțională pentru amenajarea acoperișului, ale cărui costuri sunt plătite printr-o durată lungă de viață și un grad ridicat de protecție împotriva vântului și a precipitațiilor!
