Instalarea sistemelor de tip truss - cum se face corect

Instalarea acoperișului este un proces tehnologic complex, care include proiectarea, asamblarea cadrului, podelerea materialului de acoperire și instalarea elementelor auxiliare. Deși nu este ușor să construiți un acoperiș corect, pentru a reduce costul lucrărilor de acoperiș, dacă aveți abilități și instrumente de construcție de bază, puteți să o faceți singur. În acest articol vom descrie în detaliu secvența acțiunilor necesare pentru realizarea independentă a instalării sistemului de acoperiș al acoperișului unei case particulare.

Rafler și funcțiile sale

Cadrul acoperișului este setul de elemente din lemn care formează un fel de "schelet" al structurii care susține pantele de acoperiș, dându-le forma necesară. Dacă se dorește, sistemul de acoperiș poate fi realizat manual, cel mai important fiind calculul corect al încărcăturii și determinarea structurii structurii. Funcțiile ramei de acoperiș sunt:

1. Sprijin rampelor de acoperis. Piciorușele picioarelor conferă suprafeței pantelor acoperișului o pantă care este necesară pentru a fi îndepărtate efectiv topiturile sau apa de ploaie, iar masele de zăpadă pot fi separate.
2. Distribuția greutății acoperișului. Proiectarea corectă a cadrului distribuie în mod egal greutatea plăcii de acoperiș la pereții caroseriei și fundația structurii, prevenind deformarea și depunerea suporturilor.
3. Locul pentru fixarea materialului de acoperire. Cei care, cel puțin odată cu mâinile lor, au blocat acoperișul, știu că cutia de cadru servește drept bază pentru fixarea stratului de impermeabilizare.

Fiți atenți! Structura cornierului este realizată dintr-un copac sau metal galvanizat. Costul lucrărilor de acoperiș, durata de viață și capacitatea de rulare a unui acoperiș depind de alegerea materialului. Mestesugarii experimentati cred ca daca lungimea pantei nu depaseste 6 metri, este mult mai rational sa le facem din lemn.

Crearea de proiecte

Înainte de a face rafturi pentru acoperișul unei case private cu propriile mâini, este necesar să creați un design de lucru al structurii, care să țină cont de condițiile climatice din zona în care se află în curs de construcție, de modul de utilizare a mansardei, precum și de tipul acoperișului. Toți acești factori sunt luați în considerare la calcularea sarcinilor care afectează cadrul acoperișului. Pentru a determina capacitatea portantă necesară și a crea un proiect de acoperiș, este necesar să se determine:

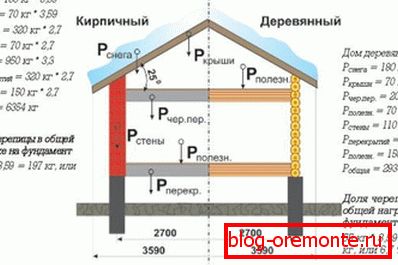

• Sarcina cumulată pe capriori. În acest scop, sarcinile permanente (greutatea sistemului de acoperiș, izolația, materialul de acoperiș și impermeabilizarea) sunt însumate cu sarcini temporare (încărcături de zăpadă, vânt și elementare). Greutatea totală a plăcii de acoperiș atunci când se utilizează izolație termică poate ajunge până la 700 kg.
• Înălțimea acoperișului de creastă. Acest indicator este calculat pe baza pantei dorite a pantelor și a lățimii structurii suprapuse. De asemenea, la înălțimea de creastă afectează modul de utilizare a mansardei: dacă este echipat cu un mansardă rezidențial, creasta ar trebui să fie situat la cel puțin 250 cm de la podea.
• Rame de pantă. Unghiul înclinării pantelor acoperișului este calculat ca un coeficient al înălțimii creastei și jumătate din baza acoperișului. Acest factor depinde de condițiile climatice din zona de construcție, precum și de caracteristicile materialului de acoperiș.

Este important! Rezultatul calculării sarcinilor totale, a înălțimii creastei și a pantei versanților este o schemă bine concepută și detaliată a cadrului de prindere, care va facilita fabricarea structurii cu propriile mâini, precum și reducerea riscului de eroare.

Selecția și pregătirea materialului

Pentru a crea un cadru rigid și durabil pentru acoperișul unei case particulare, utilizați profile din lemn masiv sau metal. Costul final, greutatea, durata de viață și capacitatea de transport a structurii finite depind de alegerea materialului. Mecanicii cu experiență recomandă alegerea lemnului pentru propriile mâini. Pentru rafturile servite pentru o lungă perioadă de timp, este necesar să se verifice conformitatea cherestelei cu standardul:

1. Conținutul de umiditate al cherestelei folosite pentru a crea capriori cu propriile mâini nu trebuie să depășească 19-21%. Lemnul umed în procesul de uscare se poate sparge, se răsucește, din cauza deformărilor și distorsiunilor din acoperiș.
2. Arborele trebuie să fie într-o stare sănătoasă. Adică, ar trebui să aibă o culoare deschisă, caracteristică rasei, să nu aibă buzunare de putrezire, mucegai, rumenire sau urme de dăunători.
3. Pentru fabricarea grinzilor, se recomandă alegerea plăcilor drepte, plate fără un număr mare de noduri, deoarece acestea reduc rezistența suporturilor.

Țineți cont de faptul că rama din lemn a servit mult timp, înainte de a începe să asambleze structura cu propriile mâini, va procesa componentele cu un antiseptic de penetrare profundă și, pentru a reduce numărul pompierilor, compoziția de blocare a focului este impregnată.

Broșură de marcaj

Instalarea sistemului de bare de joasă înălțime începe cu un marcaj al mauerlatului. Acest termen se referă la fasciculul de sprijin, care este montat pe stâlpul superior al pereților portanți, în cazul în care panta acoperișului se sprijină pe ele. Numărul de bare principale utilizate în construcție coincide întotdeauna cu numărul de patine. Mauerlat este realizat dintr-o bară de lemn groasă, cu o grosime de 10-15 cm. Montarea acestui element de cadru se realizează în conformitate cu următoarele reguli:

• Mauerlat este montat numai dacă cutia casei este realizată din cărămidă, beton, silicat de gaz, bloc de spumă. În clădirile din lemn, rolul lui Mauerlate este jucat de coroana de sus a coroanei, fixată ferm cu brațe metalice sau cu știfturi.
• Unele tipuri de sisteme de montare pe perete nu asigură instalarea unei plăci de putere, deoarece nu exercită o sarcină de rupere pe pereții structurii.
• Între peretele casei și mauerlat puneți întotdeauna o impermeabilizare solidă pentru a împiedica sedimentarea condensului sau putrezirea lemnului. În aceste scopuri, asfalt, pâslă de acoperiș sau acoperiș.
• Nu este permisă efectuarea unei legături sub picioarele rafturilor din mauerlat, deoarece fiecare încălcare a integrității reduce rezistența fasciculului.
• Fixarea fasciculului de putere se realizează cu ajutorul știfturilor încorporate în peretele casei sau cu șuruburi de ancorare lungi.

Nu uitați că, înainte de instalare, se recomandă tratarea antisepticului cu penetrare profundă pentru a preveni putrezirea lemnului și, de asemenea, pentru impregnarea agentului ignifug pentru protejarea cadrului de acoperiș împotriva incendiului.

Tehnologie de asamblare

Gradul de complexitate și secvența de asamblare a scheletului de acoperiș al acoperișului depinde în primul rând de designul și tipul de căpriori. Pentru a face instalarea manuală, este mai bine să alegeți structuri simple cu dublă panta. În cazul în care pereții portanți sunt prevăzuți în interiorul casei, poate fi utilizat un sistem de suprapunere. Rama este asamblată în mai multe etape:

1. Marcați Mowerlata și mințiți. În acest stadiu, este important să fixați ferm barele de susținere de-a lungul pereților lagărului cu știfturi metalice sau ancore.
2. Rafturile verticale cu un pas de 1,2-1,5 metri sunt instalate pe patul așezat pe peretele interior al lagărului. Că au păstrat poziție verticală, au stabilit elemente de recuzită temporare.
3. În partea de sus a rack-ului stiva grinzile de creasta. Interconectează suporturile verticale și servește drept bază pentru instalarea picioarelor de rafturi.
4. Montați picioarele fermelor. Un capăt al căpriorii atașat la mauerlat, iar celălalt - pe grinzile de creastă.
5. Perpendicular pe rafturile pe care le unghie cutia pe care este placat acoperișul.

Amintiți-vă că blocarea unei case din lemn cu propriile mâini este posibilă numai după contracția completă a cutiei. Pentru a compensa modificarea geometriei acoperișului, aplicați un suport mobil, adaptându-vă la dimensiunea casei.
