Strunjituri de fixare - cum să fixați în mod corespunzător

Sistemul de acoperiș este cadrul rampei acoperișului casei, care poartă pe el însuși și distribuie uniform greutatea plăcii de acoperiș, uneori ajungând până la 500 kg / m2. Fiabilitatea acestui schelet particular depinde de trei factori: precizia calculului, pe baza căruia sunt selectate numărul și secțiunea transversală a elementelor de susținere, materialul din care este realizat, precum și corectitudinea tehnologiei de montare. Știind cum să fixați corect grinzile, puteți crește semnificativ capacitatea de rulare a cadrului, făcându-l mai durabil și mai fiabil. Erori de instalare, dimpotrivă, duc la pierderi semnificative de rezistență și deformări ale acoperișului. În acest articol vom vorbi despre principalele tipuri și metode de fixare, cu care puteți instala în mod corespunzător rafturile cu propriile mâini.

Principalele elemente ale cadrului de structură

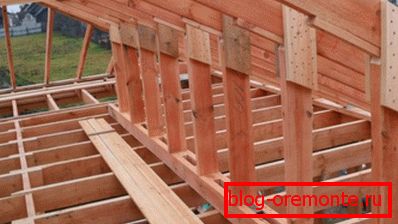

Cadrul de acoperiș al acoperișului casei este un sistem de elemente de susținere interconectate din lemn sau metal, care conferă structurii forma, panta și distribuie uniform greutatea între pereții de susținere. Componenta sa principală sunt picioarele de trotuar, care sunt grinzi instalate sub un unghi, care sunt conectate în perechi de-a lungul pantei, formând o creastă la partea superioară a articulației lor. Există două tipuri principale de grătare:

• Naslonnye. Elementele suspendate sunt numite elemente de susținere, care în structura acoperișului au două puncte de susținere - grinzile de creastă și placa de putere. Un sistem de prindere de acest tip este utilizat în structuri care au unul sau mai multe pereți portanți în interior, pe care canelurile pot fi "tăiate". Aceste caneluri de montaj vă permit să le descărcați prin utilizarea unor suporturi verticale suplimentare.
• Agățat. Elementele care au doar un singur punct de susținere, amplasate în cazul în care coroana este atașată de perete sau de placa de alimentare, se numește agățat. Sistemul de tavan suspendat se confruntă cu o sarcină nu numai pe îndoire, ci și pe expansiune, deci este amplificată de elemente de compensare orizontale (șuruburi, bule, bătăi).

Fiți atenți! În majoritatea sistemelor de acoperiș cele mai populare, coroanele sunt fixate pe placa de alimentare. Mauerlat este o cherestea sau o grinzi masive cu o sectiune de 150x150 mm sau 200x200 mm, asezata de-a lungul zidurilor de sprijin ale structurii, pe care vor fi sustinute ulterior picioarele de rafturi. Se înmoaie presiunea pe pereții casei și distribuie uniform greutatea placajului de acoperiș. Atașați mauerlatul la cureaua superioară a pereților folosind șuruburi de ancorare sau știfturi metalice încorporate.

Principalele noduri de conectare

Rama cavității este numită sistem, deoarece toate elementele sale sunt strâns interconectate și fixate, astfel încât structura acoperișului dobândește o formă stabilă, rigiditate și o capacitate mare de susținere. Fiecare nod de legătură între părțile sale este un punct vulnerabil care poate fi ușor deformat sub sarcină, astfel încât toate dispozitivele de fixare trebuie să fie executate strict conform tehnologiei. Mecanicii cu experiență identifică tipurile de compuși în construcția acoperișului:

1. Fixați coronamentul la bara de creastă. Această unitate de conectare este tipică numai pentru sistemele de lagăre înclinate, în care partea superioară a piciorușului de fixare se sprijină pe o grindă de crestătură montată pe rafturi verticale. Capetele de prindere pot fi realizate cu garnituri metalice, cuie sau glisante.

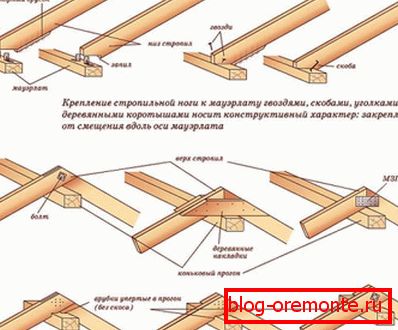

2. Strângeți coronamentul la mauerlat. Cea mai importantă unitate de fixare a rampei este considerată joncțiunea fasciculului de putere cu picioarele de rafturi. Pentru a fixa rafturile de pe ea, puteți utiliza unghii, colțuri metalice sau bare de lemn.
3. Consola de legătură între ele. Pentru a prelungi fermele, dacă lungimea pantei depășește lungimea standard a cherestelei, acestea sunt colectate din mai multe elemente interconectate cu unghii, clei sau căptușeală metalică.
4. Conectarea picioarelor de rafturi cu elemente de bază auxiliare. În construcția ramei de rafturi, rafturile pot fi conectate cu un puf, un șurub sau un șurub pentru a crește rigiditatea, rezistența și capacitatea de rulment.

Luați în considerare faptul că orice încercare executată pentru atașarea grinzilor la grinzi, mauerlat sau alte elemente structurale ale cadrului duce la o scădere a rezistenței acestora, prin urmare, meseriașii experimentați recomandă conectarea acestora cu ajutorul colțurilor și garniturilor.

Metode de fixare

Rezolvând întrebarea cu privire la modul de fixare a coroanelor pe grinzile mauerlat sau ridge, este necesar să alegeți hardware-ul corespunzător. Piața modernă a construcțiilor are un sortiment vast de dispozitive de fixare cu diferite modele și dimensiuni. Criteriile principale pentru alegerea elementelor de fixare sunt materialele utilizate pentru fabricarea caprioarelor, secțiunea lor transversală, precum și tipul de încărcare la care sunt supuse. Există următoarele metode de montare a grătarelor:

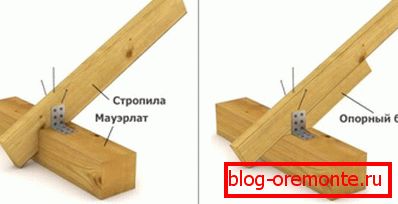

• Cu colțuri metalice. Colțurile metalice cu orificii pentru șuruburi sau cuie sunt cea mai fiabilă și durabilă opțiune pentru atașarea rigidă a căpriorilor pe pereții sau pe grinzile de creastă. Acestea permit de multe ori să crească rigiditatea și capacitatea de susținere a structurii cadrului de bare.
• Cu căptușeală metalică. Pentru a conecta elementele ramei de rafturi, se folosesc și plăci din oțel perforate, care le permit să fie fixate fără a face o erupție în mauerlat sau rafturi, păstrând astfel proprietățile lor de înaltă rezistență.
• Cu ajutorul "dărâmăturilor". Pătraturile mici pătrate sunt numite dărâmături, care sunt instalate între caprioare și grinzile de creastă sau mauerlat ca benzi care sporesc rigiditatea structurii.
• Cu dispozitive de fixare glisante. O altă opțiune pentru fixarea canelurilor cu grinzi de creastă sau mauerlat este de a folosi montanți mobili, care în viața de zi cu zi sunt numiți sanie sau glisante. Datorită mobilității lor, este posibilă compensarea modificării mărimii elementelor, care are loc în procesul de contracție.

Mestesugarii experimentati cred ca cea mai fiabila modalitate de a fixa rafturile este folosirea colturilor metalice, care conecteaza ferm elementele de lemn una cu alta, fixand rigid unghiul dintre ele. Colțul, care se suprapune peste joncțiunea dintre piciorul cavoului și bara de creastă sau mauerlatul, servește ca un fel de întindere între ele.

varietate de dispozitive de fixare

Lemnul este un material natural, care în procesul de nivelare a umezelii și a uscării dă o contracție semnificativă, datorită căruia dimensiunile liniare ale structurii se schimbă. Acesta este motivul pentru care meseriașii experimentați recomandă construirea unui acoperiș pentru casele de busteni și busteni, la un an după construcție, atunci când procesul de micșorare se deplasează de la faza activă la faza pasivă. Dacă fixați elementele din lemn ale cadrului, atunci după uscare acoperișul casei poate fi deformat. Prin urmare, pentru a conecta raftul utilizați următoarele tipuri de elemente de fixare:

1. Greu. Elementele de fixare dure se numesc acele tipuri de elemente de fixare care nu pot compensa modificările dimensiunii lemnului în timpul procesului de uscare. Ele oferă o fixare puternică și fiabilă, cu toate acestea, ele pot cauza deformarea cadrului, ceea ce duce la o schimbare a geometriei acoperișului, scurgeri sau chiar prăbușirea structurii. Acest tip de dispozitive de fixare include colțuri metalice, plăci metalice și plăcuțe din lemn.
2. Mobile. Elementele de fixare mobile sunt numite metode de fixare, care, datorită pieselor alunecoase de-a lungul axei sale, pot compensa modificarea dimensiunii cadrului de prindere în procesul de contracție a clădirii. Cadrul, fixat cu ajutorul unor glisiere sau o sanie, "respiră" împreună cu casa, ajustând dimensiunile sale, fără deformări. Cu ajutorul acestor suporturi, puteți construi acoperișuri pentru case din lemn care nu au suferit procesul de contracție.

Interesant este că există mai multe variante de combinații de noduri de legătură mobile și fixe. Cele mai des întâlnite sunt sistemele de prindere cu un dispozitiv de fixare rigid și două, care asigură o mobilitate suficientă, cu rezistență ridicată și rigiditate structurală.

Tipuri de elemente de fixare

Printre acoperișurile experimentate, litigiile nu se diminuează, cu atât este mai eficient să montați grătare pe grinzi de podea și pe mauerlat.  Cu toate acestea, în majoritatea cazurilor, snagul este că în aceste condiții este mai practic să folosiți unghii sau șuruburi. Ambele dispozitive de fixare au propriile lor avantaje și dezavantaje:

• Cuiele sunt bune deoarece au nevoie doar de un ciocan, care este în fiecare gospodărie. Cu toate acestea, unii maeștri se plâng că este prea lung pentru a le marca manual. Este de remarcat faptul că pentru fixarea căpriorilor se folosesc unghii speciale, care aderă în mod sigur la lemn.
• Diblurile cu șuruburi autoportante, care nu se tem de coroziune, sunt utilizate pentru asamblarea cadrului de acoperiș. Datorită filetului, acestea sunt bine înșurubate în grosimea lemnului, fixând în siguranță elementele între ele. Înșurubați-le rapid și convenabil cu o șurubelniță portabilă. Dezavantajul acestui tip de dispozitive de fixare este acela că atunci când se scoate, șuruburile din lemn sunt lungi și grele.

Cei mai experimentați acoperișori sunt de acord că pentru fixarea picioarelor de rafturi este mai bine să folosiți unghii perforate galvanizate cu 5-3 mm mai lungi decât grosimea cherestei. Articolele de fixare selectate corect - o garanție pentru fixarea de înaltă calitate și pe termen lung a ramei de acoperiș, care nu va fi teamă de impactul mecanic sau de vânt.
