Cum să conectați un întrerupător de buclă

Toată lumea sa confruntat cu o situație în care trebuia să treacă o cameră întunecată pentru a activa luminile. Acest lucru dă multe inconveniente, într-o astfel de situație este posibil să se instaleze un comutator care permite controlul iluminării din diferite locuri. În acest articol vă vom spune cum să conectați un întrerupător de buclă, să demonstrați schema de conexiuni și să afișați și instrucțiuni foto și video.

Scopul comutatorului

Întrerupătoarele de trecere sunt folosite pentru a activa și dezactiva luminile din diferite părți ale camerei, ale coridorului sau ale scărilor. Schema de lucru vă permite să nu vă întoarceți la primul dispozitiv și să opriți lumina de la un loc convenabil.

Conform performanței lor, acestea sunt:

• cheie unică;
• dvuhklavishnye;
• trei-cheie.

Designul dispozitivului determină numărul de dispozitive de iluminat conectate la acesta și punctele de deconectare. În plus față de managementul cheie, există un model senzorial.

Orice întrerupător este folosit pentru a întrerupe conductorul de fază și a dezafecta aparatele electrice, dar specificitatea întrerupătorului continuu este că prin deschiderea unui circuit, acesta închide contactele comutatorului.

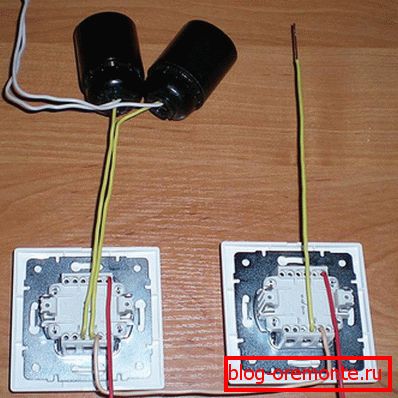

Spre deosebire de un dispozitiv convențional conectat prin două fire, un comutator de trecere necesită o comutare cu trei fire. La miezul său, acesta este un comutator care ghidează tensiunea de la un contact la altul. Lampa se aprinde când tastele de pe ambele dispozitive sunt în aceeași poziție și se opresc când se schimbă poziția. Gestionarea poate fi efectuată nu numai de la două, dar și de la trei sau mai multe locuri, pentru aceasta este conectat un circuit încrucișat la circuit și, dacă este necesar, mai multe. Comutatorul cu un buton este echipat cu trei terminale. Dispozitivul cu două butoane are 5 terminale: două pentru conectarea cu întrerupătoare și una comună. Comutatorul cu trei taste are un dispozitiv mai complicat, dar, având un circuit, nu va fi dificil să înțelegeți acest lucru.

Instalarea comutatorului prin trecere

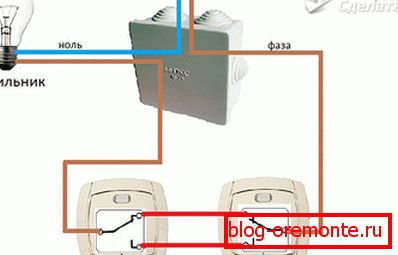

Schema de conectare este ușor diferită de instalarea comutatoarelor convenționale, însă prezența a trei fire în loc de două vă face să vă întrebați. Luați în considerare scopul fiecăruia. Două fire sunt utilizate ca jumperi între întrerupătoarele din cameră, iar a treia este folosită pentru a alimenta faza. Înainte de a începe conectarea unui comutator, achiziționați o casetă de comutare în care să fie conectate firele.

Capetele firelor sunt eliberate de izolație cu 2-3 cm - este necesar pentru răsucire. Dacă cablurile sunt conectate prin plăcuțe de interconectare, firul nu este decupat mai mult de 1 cm. În tabloul de distribuție, firul care alimentează alimentarea de la tabloul de distribuție este răsucite la contactul de intrare al primului comutator. Cele două pinii de ieșire rămase sunt conectate la aceleași fire de la cel de-al doilea dispozitiv. Contactul de intrare al celui de-al doilea comutator este răsucite cu un fir de la lampă. Sârma de zero a dispozitivului de iluminare este conectată la zero provenind de pe ecran. Toate zonele sunt răsucite cu bandă electrică. Secțiunea transversală a firelor pentru comutatoarele de mers este aleasă de puterea iluminatului controlat.

Un dispozitiv care controlează două grupuri de corpuri de iluminat

Este recomandabil să instalați un întrerupător cu două butoane în cameră mare, unde este necesar să controlați mai multe dispozitive de iluminat. Designul său este alcătuit din două întrerupătoare într-o carcasă comună. Instalarea unui dispozitiv pentru a controla două grupuri vă permite să salvați prin așezarea cablului la fiecare întrerupătoare cu un singur buton.

Acest dispozitiv este utilizat pentru a porni lumina în baie și toaletă sau în coridor și pe aterizare, poate porni lumina în candelabru în mai multe grupuri. Pentru instalarea comutatorului prin trecere calculată pe două becuri, este necesară o cantitate mai mare de fire. Fiecare dintre ele este livrat cu șase nuclee, deoarece, spre deosebire de un simplu comutator cu două chei, gateway-ul nu are un terminal comun. În esență, acestea sunt două întrerupătoare independente într-o carcasă. Întrerupătorul de circuit cu două taste se efectuează în următoarea secvență:

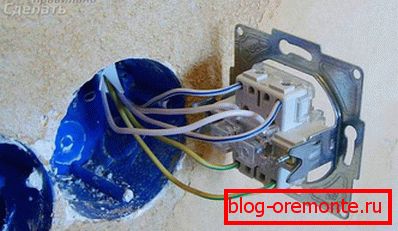

1. În podozetniki perete instalat pentru dispozitive. Gaura pentru ele este tăiată de un perforator cu o coroană. Două fire cu trei conductori (sau un șase-miez din cutia de joncțiune) sunt alimentate pe ele pe peretele din perete.
2. Un cablu cu trei fire este furnizat fiecărui dispozitiv de iluminare: fir neutru, împământare și fază.

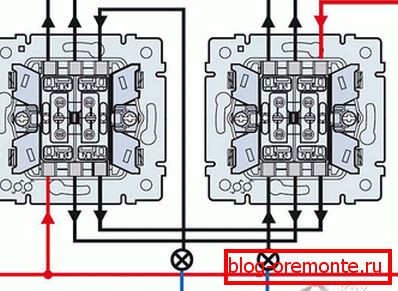

3. În caseta de comutare, conductorul de fază este conectat la cele două contacte ale primului întrerupător. Două dispozitive sunt interconectate de patru jumperi. Contactele din corpurile de iluminat sunt conectate la al doilea comutator. Al doilea fir al dispozitivelor de iluminat este comutat de la zero, provenind de la tabloul de distribuție. La comutarea contactelor, întreruptoarele comune în perechi sunt închise și deschise, asigurând o pornire și oprire a lămpii corespunzătoare.

Comutatoarele cu două butoane utilizează, de asemenea, dacă este necesar, pentru a controla iluminarea din trei sau patru locuri. Un întrerupător tip dublu este instalat între ele. Conexiunea sa este asigurată de 8 fire, 4 pentru fiecare întrerupător de limită. Se recomandă utilizarea cutiilor de joncțiune și etichetarea tuturor cablurilor pentru montarea conexiunilor complexe cu fire multiple. O cutie O standard de 60 mm nu va găzdui un număr mare de fire, va trebui să măriți dimensiunea produsului sau să puneți câteva perechi sau să cumpărați o cutie de joncțiune O 100 mm.

Este important să rețineți că toate lucrările cu cablarea și instalarea dispozitivelor se efectuează cu oprirea alimentării.

Vă recomandăm, de asemenea, să citiți articolul "Cum să fixați un întrerupător de lumină".

video

Acest videoclip descrie dispozitivul, principiul conectării și instalării întrerupătoarelor de buclă:

Acest videoclip prezintă un experiment în care au fost testate diferite moduri de conectare a firelor:

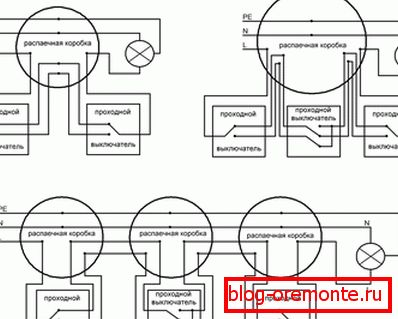

scheme
