Cum se conectează rcd-ul

Dacă apartamentul dvs. are un număr mare de aparate de uz casnic, atunci trebuie să instalați întotdeauna un dispozitiv, cum ar fi un dispozitiv RCD. În caz contrar, toate aparatele vor fi amenințate foarte mult. În articol vom examina cum să conectăm corect un astfel de dispozitiv și automat în apartament și în casă particulară, vom demonstra diagramele, instrucțiunile de fotografie și video.

De ce aveți nevoie

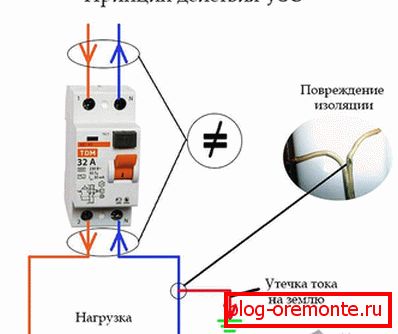

Instalarea unor astfel de dispozitive este necesară din mai multe motive. În principal, a fost proiectat pentru protecție. De ce? În primul rând, RCD protejează oamenii împotriva șocurilor electrice, în special în cazurile în care există defecțiuni în instalația electrică. În al doilea rând, dispozitivul declanșează și oprește curentul datorită contactului accidental sau eronat cu părțile conductive ale instalației electrice, în cazul unei scurgeri de curent. Și, în al treilea rând, este împiedicată aprinderea unei cablaje electrice în caz de scurtcircuit. După cum se poate observa din cele de mai sus, acest automat are de fapt o funcție importantă.

Astăzi este posibil să se întâlnească mașinile diferențiale automate, care caracteristică constă în asocierea întrerupătorului automat și UZO. Avantajul lor este că acestea ocupă mai puțin spațiu în panou. În toate cazurile, la conectarea tuturor conexiunilor de contact ar trebui să i se aducă nu de jos, ci numai de sus. Unul dintre motive este mai estetic. Dar există un motiv mult mai grav. Faptul că RCD este capabil să reducă eficiența muncii tuturor articolelor de uz casnic. În plus, în timpul lucrărilor de reparații, electricianul nu se va confunda și nu va trebui să studieze scheme complexe și complicate. Deci, acum este momentul să luați în considerare opțiunile de conectare.

Metode de conectare

Există patru opțiuni de conectare:

1. Conexiune bipolară la o rețea monofazată.
2. Conectarea unui patru-poli la o rețea trifazată folosind un neutru.
3. Conectarea unui patru-poli la o rețea trifazată fără utilizarea neutrului.
4. Conectarea unui patru poli într-o rețea monofazată.

Luați în considerare fiecare caz separat.

Conectarea unui RCD bipolar la o rețea monofazată

Dintre toate metodele de conectare enumerate, aceasta este probabil cea mai comună schemă. Când este conectată, nu există nicio întoarcere complexă. Mai mult, un astfel de dispozitiv poate fi conectat independent. Pentru a face acest lucru, pe carcasă sau în pașaport este necesar să aflați exact unde este localizat neutru sau zero pe mașină, precum și faza. De regulă, semnele 1, 2 și N sunt indicate pe mașină. 1 - implică conducta de fază de intrare, 2 - conducta de fază de ieșire și N înseamnă zero sau neutru.

Una dintre condițiile principale pentru conectarea unui astfel de RCD este aceea că acesta este instalat în toate cazurile după întrerupător! Această cerință vă permite să protejați contorul de creșterea curentului.

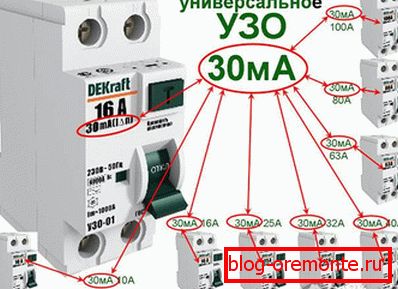

Au existat cazuri când dispozitivul a eșuat. De ce? Problema este că a trecut un curent care depășește curentul de funcționare nominal. Pentru a împiedica acest lucru în cazul dumneavoastră, cumpărați un dispozitiv cu cât mai mult posibil cu un curent de funcționare mare. În plus, la conectare este important să se respecte secvența corectă. În caz contrar, pot apărea probleme în timpul funcționării. De exemplu, dacă la conectare se conectează terminalele zero cu faza, atunci dispozitivul va eșua imediat.

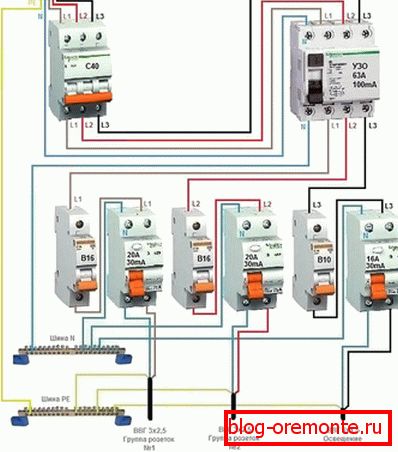

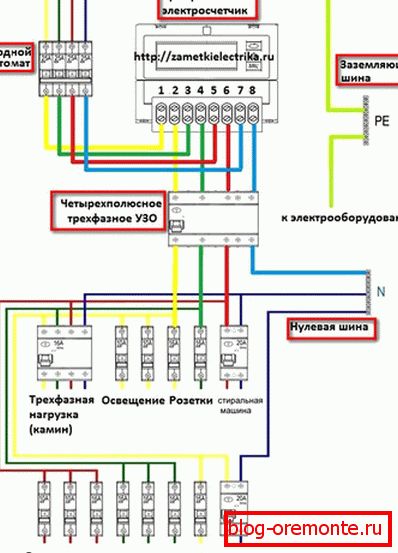

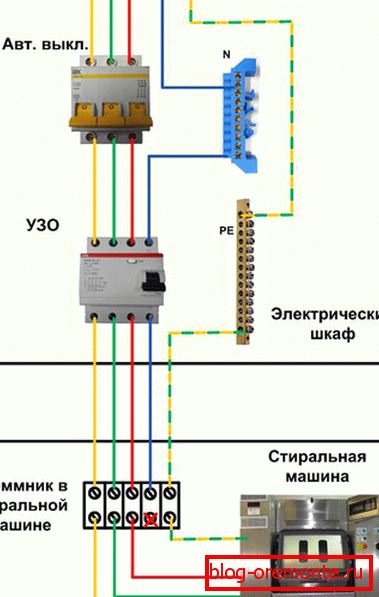

Conectarea unui RCD cu patru poli într-o rețea trifazată utilizând o rețea neutră

Această metodă de conectare este, de asemenea, destul de comună. Principiul conectării sale nu este practic diferit de cel al unei rețele monofazate. Doar în acest caz este montat un RCD cu patru poli. Are patru fire de intrare, care pe mașină sunt desemnate A, B, C și zero (N). De regulă, schema electrică este indicată pe corpul mașinii. Singura diferență poate fi că pe un dispozitiv quadrupol, zero poate fi pe cealaltă parte. Cel mai important este să conectați corect ieșirile și intrările.

Aceste RCD-uri sunt folosite pentru a proteja împotriva incendiilor electrice la curenți de scurgere. Dacă îl utilizați pentru a proteja împotriva șocurilor electrice, se recomandă utilizarea unui punct de scurgere care este de 10 până la 30 mA.

Pentru a proteja dispozitivul în sine, un comutator automat este montat direct în fața acestuia.

Cel mai bine este să conectați rețelele monofazate printr-o bară de bare zero, care este montat direct pe șina DIN pe ecran.

De asemenea, la conectare este extrem de important să se respecte marcajul de culoare al firului, precum și conexiunea conductorilor neutri și de fază.

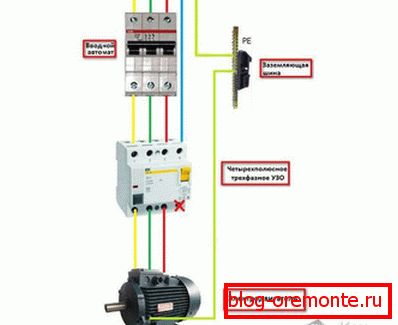

Conectarea unui RCD cu patru poli într-o rețea trifazată fără utilizarea neutrului

Această schemă este utilizată în majoritatea cazurilor pentru conectarea motoarelor electrice trifazate. Automatul o va deconecta de la rețea de îndată ce se va produce un mic scurt circuit al înfășurărilor. Pentru conectarea unui motor trifazat sunt necesare trei faze ale tensiunii de alimentare, și anume A, B și C. Este de asemenea necesar un conductor de protecție PE, care va servi drept împământare a carcasei. Ca rezultat, nu are sens să dobândești un cablu cu cinci fire, însă patru fire vor fi suficiente.

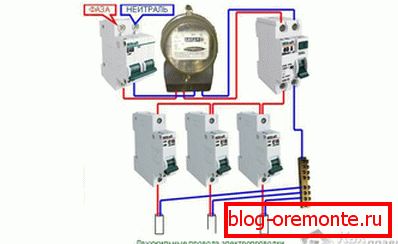

Conectarea unui RCD cu patru poli într-o rețea monofazată

Această utilizare poate fi numită irațională și utilă. Cu toate acestea, în unele cazuri aceasta este singura decizie corectă. De exemplu, dacă în viitor intenționați să extindeți cablajul electric, transferând-l într-o rețea trifazată sau adăugând mai multe rețele monofazate. Mai mult, o astfel de schemă este utilizată în cazurile de utilizare temporară a înlocuirii de urgență a unui RCD bipolar defectuos. Conexiunea este destul de simplă. Pentru aceasta, zero și faza este conectată la terminalul corespunzător. În acest caz, conectarea conductorului de fază la terminal se face numai dacă butonul "Test" este în prezent conectat. Un astfel de terminal este situat aproape de zero.

Conectare în apartament și într-o casă privată

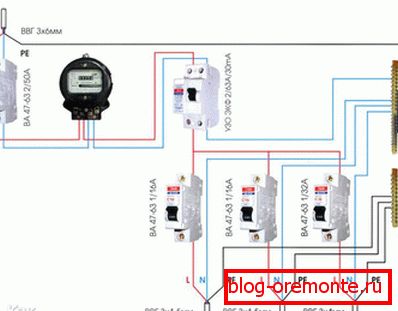

Diagrama conexiunii în apartament se realizează numai pe o rețea monofazată. Din acest motiv, conexiunea se face în următoarea ordine:

1. Masina introductivă.
2. Contor electric.
3. OMS 30 mA.
4. Cabluri electrice în apartament.

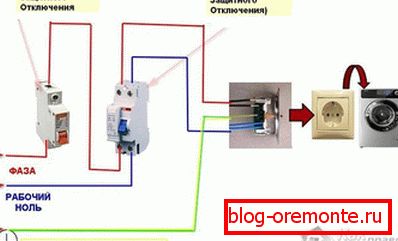

Dacă aveți consumatori de energie electrică în apartamentul dvs., de exemplu, o mașină de spălat sau un cuptor electric, atunci este recomandat să conectați un dispozitiv de protecție la RCD în plus.

În ceea ce privește conectarea mașinii într-o locuință privată, secvența de conectare este următoarea:

1. Masina introductivă.
2. Contor electric.
3. Automat de la 100 la 300 mA, alegerea se face în funcție de cantitatea de curent consumată de toate aparatele de uz casnic.
4. Mașină automată pentru consum individual de curent. De obicei, se utilizează 10 până la 30 mA.

Așadar, am analizat cu dvs. unele dintre caracteristicile și diferențele dintre conectarea unui RCD în anumite circumstanțe. Cel mai important, rețineți că, dacă nu aveți nicio idee despre acest sistem, atunci este mai bine să nu experimentați.

video

Câteva cuvinte despre erorile tipice la conectarea unui RCD:

scheme

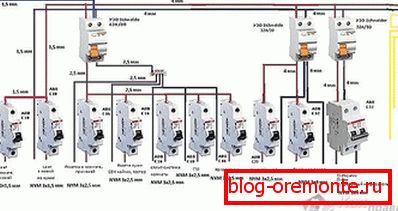

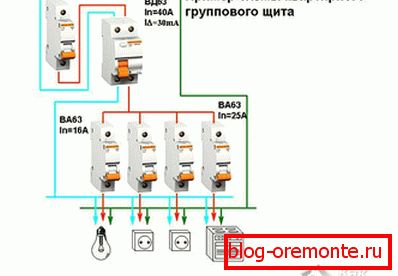

Pentru a instala corect RCD, vă invităm să vă familiarizați cu câteva diagrame ale conexiunii sale:
