Diagrama conexiunii pompei submersibile

Orice proprietar de locuințe suburbane știe că echipamentele de pompare submersibile sunt utilizate în mod universal în sistemele de alimentare cu apă. În plus, acest echipament poate fi utilizat în rețelele de încălzire ale gospodăriilor private.

Schema de conectare directă a pompei submersibile la rețeaua electrică (fără implicarea echipamentului auxiliar) este destul de simplă și implică o conexiune directă cu grupul său de contact al conductorilor de alimentare denumit "fază", "zero" și "împământare".

Rețineți că această metodă de conectare poate fi utilizată nu în toate cazurile de amenajare a sistemelor de admisie a apei. Dimpotrivă, cel mai adesea echipamentul de pompare este utilizat împreună cu automatizarea de un tip sau altul, ceea ce îmbunătățește considerabil caracteristicile operaționale ale sistemului, precum și îmbunătățește utilitatea acestuia. De regulă, astfel de scheme extinsă includ următoarele componente:

  • comutatoare electrice (demaroare);
  • întrerupătoare (releu tip intermediar);
  • nivel și senzori de presiune;
  • acumulator.

Scopul automatizării

Folosirea elementelor de automatizare instalate în circuitele de alimentare a echipamentului vă va permite să conectați pompa submersibilă astfel încât sistemul să funcționeze în modul automat.

Baza acestei scheme este un contactor cu un grup de contact normal deschis, la intrarea căruia conduc conductorii de alimentare (fază, zero și masă). Ei bine, pompa însăși este conectată la ieșirea contactorului, care primește energie prin rețea.

Utilizarea unei astfel de scheme de conectare la pompă presupune prezența unui acumulator special, care include o supapă de reținere. În acest aparat este instalat comutatorul de presiune, care controlează funcționarea grupului contactor, care alimentează și îndepărtează tensiunea din pompă.

Funcționarea întregului sistem în modul automat este după cum urmează.

  1. Când presiunea din sistem scade până la nivelul minim, senzorul releului emite un semnal pentru pornire; în același timp, contactele grupului de lucru închid circuitul de alimentare al pompei.
  2. Când apa intră în sistem, presiunea din acumulator crește treptat.
  3. Când presiunea atinge pragul superior (valoare limită) printr-un semnal de la senzorul de presiune, contactorul funcționează să se oprească. Contactele sale se deschid și echipamentul este deconectat automat de la rețea.

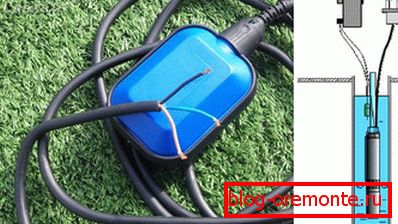

Pentru sistemele de alimentare cu apă menajere proiectate pentru volume semnificative de lichid, circuitul electric al senzorilor de flotor este mai adecvat, asigurând controlul automat al nivelului lichidului din rezervorul de colectare (hidroacumulator). Diagrama schematică a conectării echipamentului de pompare nu diferă în mod semnificativ față de cea anterioară, cu excepția faptului că în locul releului de presiune este instalat în senzorul de nivel al lichidului.

Este de remarcat faptul că pentru a conecta sursa de alimentare la o pompă submersibilă (foraj), veți avea nevoie de cabluri speciale. Sârmă rezistentă la apă sub pista de desemnare sau KVV este cea mai potrivită pentru acest scop. Performanță bună pentru impermeabilizare este, de asemenea, importat marca de cablu AQUA RN8.

Ansamblu de constructii cu elemente de automatizare

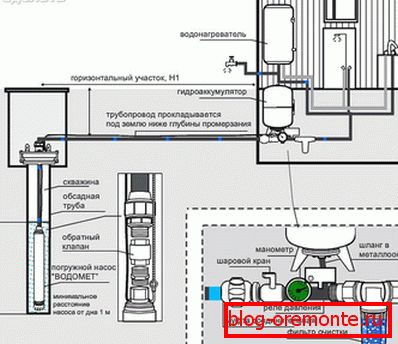

În cazul în care este planificată asamblarea unui sistem de alimentare cu apă a cărui lansare și oprire ar fi efectuată de la supapa de alimentare cu apă, atunci va trebui să achiziționați un acumulator hidraulic special utilizat împreună cu un releu de presiune.

În același timp, conexiunea automatizării cu pompa poate fi organizată dintr-un puț de beton situat în imediata vecinătate a sondei cu pompa.

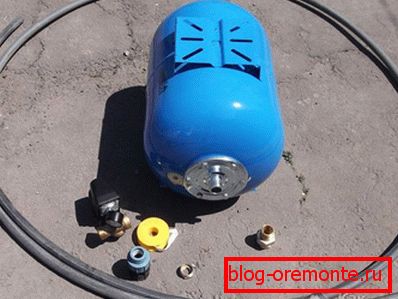

Pentru a asambla un sistem de alimentare cu apă bazat pe o pompă submersibilă, veți avea nevoie de următoarele dispozitive și componente:

  • hidroacumulatorul tipic al capacității corespunzătoare;
  • presostat, conceput pentru a lucra cu tipul de hidroacumulator ales de dvs.;
  • cuplajul de tranziție special (așa-numitul "american") cu o dimensiune de instalare de 1 ";
  • încă o cuplă echipată cu un mandrină de prindere;
  • adaptor special de alamă;
  • tevi din plastic, fitinguri, bandă FUM.

Lucrările principale de instalare a ansamblului circuitului de comandă a pompei nu sunt efectuate, de obicei, într-o zonă bine pregătită, dar în partea superioară, în spațiu liber. La finalizarea asamblării acestei părți a structurii, veți putea să-l coborâți până la fundul puțului, unde în condiții înguste ar trebui să-l conectați doar la pompă.

Lucrând la asamblarea circuitelor de control și control, este obișnuit să începeți prin legarea acumulatorului; în același timp, pentru a etanșa fiabil conexiunile și a facilita întreținerea ulterioară a sistemului, toate conexiunile filetate sunt sigilate folosind o bandă specială FUM.

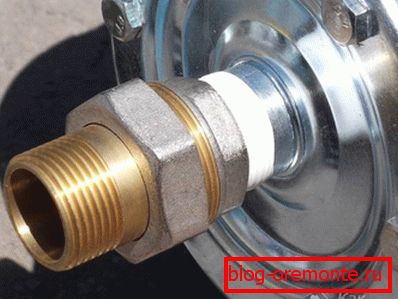

Rețineți că întrerupătorul de presiune nu este conectat direct la acumulator sub presiune, ci printr-un adaptor special numit "American". Utilizarea unui element de tranziție facilitează dezmembrarea conexiunii dacă este necesar și, de asemenea, simplifică foarte mult toate operațiunile de conectare și configurare a automatizării.

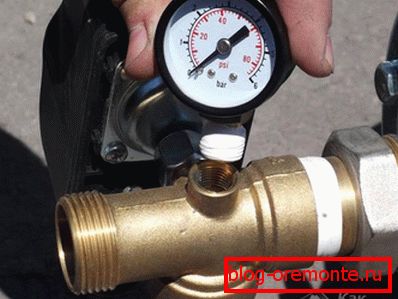

Când instalați comutatorul de presiune, încercați să îl poziționați astfel încât, dacă este necesar, să puteți "lua" manometrul în orice moment (fără a coborî până la fundul puțului). De asemenea, trebuie să aveți grijă ca fiabilitatea și etanșeitatea racordării releului cu banda să fie asigurată cu o garnitură specială.

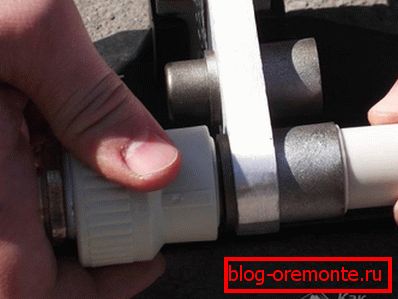

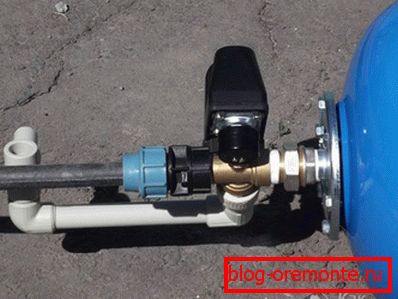

În viitor, pentru a forma o linie de apă a consumatorului (conectată la priza de la comutatorul de presiune), va trebui să faceți o curbă compozită specială, brodată dintr-o fitingă și o bucată de țeavă din plastic. La capătul țevii din plastic este cuplat un cuplaj cu filet exterior (tip MPH), care este atașat ermetic la ieșirea de la comutatorul de presiune (vezi fotografia din stânga).

În această parte a lucrării care ar trebui să se desfășoare în afara puțului, poate fi considerată finalizată.

Structura fotografiei

Conectați structura la pompă

Toate operațiunile viitoare pentru conectarea structurii asamblate la pompă vor trebui efectuate direct în puț. Dacă este necesar, puteți sparge (unsold) cablajul existent în două linii separate, unul dintre care va merge direct în casă, iar al doilea poate fi folosit pentru udarea grădinii. Pentru a dezactiva această ramură pentru perioada de iarnă, este necesar să se prevadă o supapă de închidere separată.

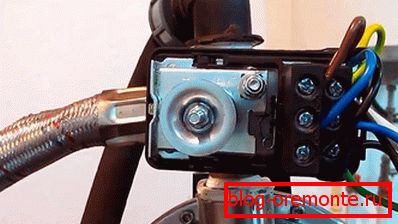

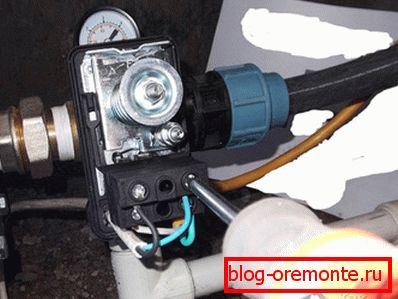

În etapa finală a lucrărilor de instalare, trebuie să conectați partea electrică a circuitului la comutatorul de presiune. Pentru a face acest lucru, în primul rând, scoateți capacul regulatorului, asigurând astfel accesul liber la bornele de conectare ale dispozitivului.

În partea inferioară a carcasei există deschideri pentru introducerea firelor de alimentare și un cablu de semnal de la pompă. Introduceți cu atenție toate firele în aceste găuri și conectați capetele acestora la terminalele corespunzătoare. Cel mai adesea terminalele pentru conectarea firului de semnal de la pompă sunt denumite "MOTOR", iar terminalele pentru conectarea cablului de rețea - "LINE".

După finalizarea acestor lucrări, va trebui doar să înlocuiți capacul regulatorului de relee.

video

Asamblarea grupului de pompe pentru conectarea unei pompe submersibile este demonstrată aici:

Continuarea videoclipului:
