Încălzire prin aburi diy

Din ce în ce mai mulți oameni devin convinși că un mod autonom de încălzire a unui apartament sau a unei case este mai economic decât unul centralizat. Încălzirea prin aburire cu aburi este una dintre cele mai grele sarcini, dar este destul de practică dacă aveți abilități de bază în uneltele electrice. Chiar înainte de lucrările de instalare, este necesară efectuarea calculelor și achiziționarea componentelor necesare.

Principalul subiect al problemei

Unii sunt confuzi și cred că numele corect al unui astfel de sistem este încălzirea apei și prefixul "abur" a rămas din trecut, când încălzirea a fost asigurată de cazane industriale care au produs volume mari de abur. De fapt, chiar și astăzi există cazane care asigură încălzirea spațiului prin transformarea fluidului în două stări de agregare. Punctele forte ale acestei decizii sunt:

• transferul dublu de căldură - prin convecție, precum și prin radiații infraroșii;
• pierderile minime în schimbătorul de căldură în timpul transferului de energie de la sursă;
• fiabilitate ridicată;
• nu există niciun pericol de dezghețare a sistemului în timpul sezonului rece;
• posibilitatea de aplicare în orice moment al anului;
• durata lungă de funcționare fără eșecuri.

Unele dezavantaje sunt:

• temperatura relativ ridicată a țevilor și a radiatoarelor;
• consecințe grave la rupere;
• unele dificultăți în timpul instalării;
• susceptibilitate ridicată la coroziune.

Esența funcționării și eficiența ridicată constă în faptul că aburul, care trece prin linia, se condensează și se stabilește, cu o cantitate mare de energie termică. La același cost cu combustibil, un astfel de sistem va fi mult mai eficient în lungime față de apă.

De obicei, pentru a asigura siguranța utilizatorilor, în cazanele moderne există anumite limitări. De exemplu, temperatura maximă la care este încălzită aburul este de 130? C și cel mai înalt punct, care atinge presiunea - 6 atmosfere.

Varietăți ale sistemelor

Toate tipurile de sisteme sunt împărțite în circuite unice și duble. În prima variantă de realizare, toată puterea cazanului este utilizată pentru încălzirea suportului, care va lua parte la creșterea temperaturii aerului din interiorul încăperii. În cea de-a doua variantă, există un schimbător suplimentar de căldură în care este încălzit curgerea apei curente, ceea ce îi permite să fie utilizat pentru nevoi interne. La implementarea celei de-a doua opțiuni, merită să ne amintim că va fi necesar să se facă conexiuni suplimentare la sala cazanului și să se revină în camera de zi.

Conform metodei de circulație a transportatorului, ca în cazul sistemelor de apă, există:

• Circulație naturală sau închisă. În acest caz, după condensare, apa sub influența gravitației prin curent natural fără pompă revine la cazan, unde este din nou transformată în abur și folosită.
• Circulație forțată sau deschisă. În acest caz, apa nu intră imediat în încălzitor. Inițial, acesta este colectat într-un rezervor special, din care este alimentat cu o pompă pentru o conversie ulterioară în stare gazoasă.

Nivelul de presiune din interior emit:

1. Atmosferică. În ele, valoarea presiunii este de câteva ori mai mare decât cea atmosferică, care, în caz de accident, poate provoca vătămări grave. În plus, într-un astfel de sistem, emițătoarele sunt încălzite la o temperatură ridicată, praful de sediment ars și un miros neplăcut este emis.
2. Vid. Pentru a pune în aplicare această opțiune, întreaga autostradă trebuie sigilată. Utilizarea unei pompe speciale în interior creează un vid. Rezultatul este un transfer de apă în stare gazoasă la temperaturi mai scăzute, ceea ce sporește siguranța.

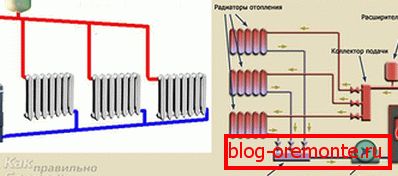

Prin metoda de distribuire a conductelor emit:

• Un singur tub Aburul se mișcă continuu de-a lungul unei singure țevi. În prima jumătate a drumului, el renunță la energia radiatoarelor, transformându-se treptat într-o stare lichidă. În acest caz, temperatura radiatoarelor, care sunt mai aproape de cazan, va fi mai mare decât cele care se află la sfârșitul circuitului. În acest caz, veți avea nevoie de țevi cu diametru mare pentru a evita orice obstacole.

• Două conducte. Aburul este furnizat printr-o conductă, iar condensul este returnat prin cealaltă. În acest caz, purtătorul ajunge la toate dispozitivele, practic fără a pierde temperatura. Această opțiune va fi relevantă pentru casele mari în care există mai multe etaje. În cazul în care premisele sunt mici, nu are sens, va crește doar costul total al proiectului.

Sistemele de vid sunt încă în curs de testare. Atunci când le folosesc, disponibilitatea constantă a energiei electrice va fi necesară, deoarece Pompa de vid funcționează aproape continuu.

Selecția cazanului

Pentru a alege dispozitivul de încălzire potrivit, primul lucru este să calculați zona care va fi încălzită. Pentru a face acest lucru, trebuie să calculați suprafața fiecărei camere individuale prin înmulțirea lățimii cu lungimea. După aceasta, toate rezultatele trebuie adăugate, cifra finală va fi valoarea dorită. Este important să rețineți că acest lucru este valabil pentru înălțimea plafonului de până la 3 m, dacă este mai mare, atunci este necesar să se facă un spațiu suplimentar.

• Pentru o suprafață totală de 200-300 m² performanță suficientă în 25 - 30 kW.
• Pentru 400x600 de metri² - 35 × 60 kW;
• 600 - 1200 m² - 60 - 100 kW.

Următorul pas va fi alegerea combustibilului. Cazanele cu aburi cu funcție ușoară de la astfel de surse:

• Lichid. Aceasta ar putea fi, de exemplu, combustibilul diesel sau uleiul uzat. Când utilizați această opțiune, va fi necesar să amplasați unitatea într-o cameră separată. Acest lucru va ajuta la evitarea inhalării fumului dăunător și a efectelor sale negative asupra sănătății.
• Solid - lemn, cărbune, turbă și tot ce poate arde cu eliberarea unei cantități mari de căldură.
• Gazoasa. Acesta este de obicei gaz natural sau lichefiat.
• Electric.

În unele cazuri, soluțiile de combustibil solid costă mult mai puțin, dar este necesar să se ia în considerare nu numai costul combustibilului, ci și timpul care va fi cheltuit pentru aprinderea. În acest caz, se poate ajunge la mai multe ore, în timp ce este necesar să se reîncălzească în mod constant focarul pentru a menține temperatura la nivelul corespunzător.

Unii producători combină diferite tipuri de combustibil. De exemplu, ele combină un cuptor pentru încărcarea combustibilului solid și asigură prezența elementelor de încălzire. În același timp, eficiența nu scade, dar se pare că economisiți pe consum și, prin urmare, pe plată.

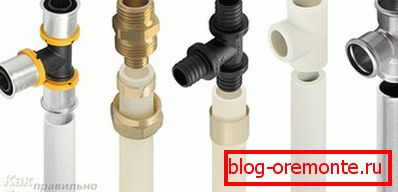

Selecția țevilor

Atunci când alegeți un lot va depinde de bugetul planificat. Ce se poate spune cu siguranță - pentru sistemele de acest tip, țevile din polipropilenă nu sunt utilizate în nici un caz. Aceasta se explică prin instabilitatea lor la condiții de temperatură ridicată. Va trebui să alegeți dintre următoarele opțiuni:

• Tevi din otel. Pentru instalarea lor va fi nevoie de o mașină de sudură. Ele sunt rezistente la valori ridicate ale presiunii și ale temperaturii. Partea pozitivă este, de asemenea, un preț accesibil și o prevalență. Dezavantajul este susceptibilitatea ridicată la coroziune.

• Conducte galvanizate. Acestea includ toate avantajele oțelului, plus lipsa dezechilibrului de coroziune este compensată aici. Îmbinarea este realizată utilizând racorduri filetate, deci nu este necesară sudarea.

• Cupru. Sunt opțiunea perfectă. Dar ele sunt mult mai scumpe din punct de vedere al costurilor, în plus, instalarea acestora va necesita abilități speciale de lipit pentru acest material.

Când sunt montate, țevile pot fi ascunse în pereți sau podele. Dar este important să se țină seama de faptul că materialul de construcție este rezistent la efectele termice.

Noduri suplimentare

În plus față de cazan și conductele pentru autostrada va necesita elementele necesare, fără de care nu se poate face:

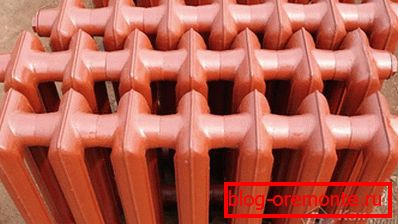

• Radiatoare. Acestea pot fi baterii din fontă, produse din oțel sau țevi cu aripioare. Instalați-le mai bine sub ferestre. Astfel, se formează un dop de căldură, care elimină aerul rece. Acest lucru va împiedica, de asemenea, condensarea pe geamurile din sticlă.
• Armatura. Diferite elemente de conectare: cuplaje, unghiuri, coturi, adaptoare care vor fi necesare în timpul instalării conductei.
• Unitate de răcire de reducere. Realizează transferul de abur în stare lichidă.
• Reductor. Conceput pentru a regla presiunea în sistem.
• Rezervor de expansiune. Este mai bine să folosiți un element deschis. Dacă există dorința de a pune un rezervor etanș, acesta trebuie să fie echipat cu un manometru și o supapă de presiune. Dacă acest lucru nu este făcut, poate duce la eșecul acestuia.
• Capacitatea de colectare a condensului.
• Pompa de circulație. Pentru sisteme cu mișcare fluidă forțată.
• Obturator hidraulic. Va fi necesar în cazul în care este necesar să se scurgă sistemul pentru repararea sau înlocuirea oricăror componente.
• Filtru. Va fi necesară îndepărtarea substanțelor solide înainte ca apa să intre în cazan. Acest lucru este necesar pentru ca nimic să nu diminueze productivitatea.
• Crane Mayevsky.

Un cazan indirect de încălzire poate fi instalat în sistemul de încălzire cu abur. În acest caz, veți avea nevoie de o supapă pentru trei intrări. Se conectează la termostat și redirecționează mișcarea lichidului de răcire.

Lucrări pregătitoare

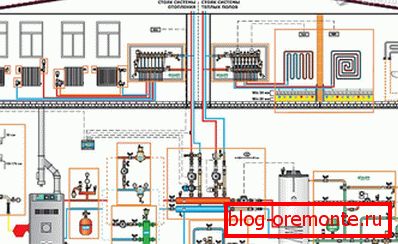

Primul pas este să faceți un desen. Pe o foaie de hârtie se aplică planul de planșeu în care va fi realizată instalarea. Se determină amplasarea cazanului. Este de dorit ca el să aloce o cameră separată. Acest lucru se face pentru a asigura o siguranță maximă. Dacă este un sistem închis cu circulație naturală, ar trebui să fie la cel mai de jos punct. Acest lucru este necesar pentru ca apa să poată curge liber.

Aplicați aspectul întregului sistem, precum și locația tuturor elementelor care sunt enumerate în secțiunea anterioară. Când faceți acest pas, este mai bine să vă aflați într-o cameră specială, atunci va fi posibil să planificați totul în cel mai bun mod posibil, ținând cont de necesitatea de a vă îndoiți în jurul conductei în jurul obstacolelor sau proeminențelor. Toate colțurile și tranzițiile trebuie notate pe diagramă. După ce desenul este finalizat, puteți calcula cu precizie materialul care va fi necesar pentru a finaliza cu succes întregul proiect.

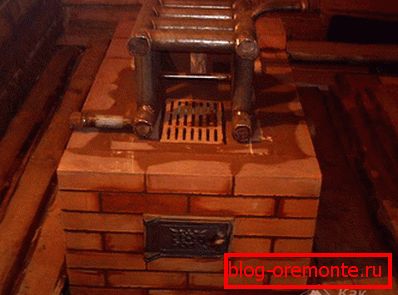

Unii meseriași fac un boiler pe abur pe cont propriu. Este fie fiartă din material de foaie, fie un contur special este făcut din țevi, care este pus în interiorul unei aragazuri de cărămidă. În cel de-al doilea caz, va fi necesar să se monitorizeze starea schimbătorului de căldură, cel mai bine realizat din oțel inoxidabil, care va prelungi durata sa de viață. De asemenea, este foarte important să curățați mai frecvent căile de fum.

Secvența acțiunilor

Conform marcajului pe diagrama:

• Cazan montat. În încăperea unde va fi, trebuie să existe o bază de beton. Dacă este necesar, se face o fundație mică.
• Este conectat la sistemul de evacuare.
• Emițătorii sunt suspendați. Pentru a face acest lucru, utilizați cârlige care sunt proiectate să reziste la greutatea lor. Despre locul în care ar trebui localizate, așa cum este descris mai sus.
• Fiecare radiator trebuie să fie echipat cu o macara Mayevsky pentru blocajele de trafic aerian.
• La o distanță scurtă de cazan, la cel mai înalt punct, rezervorul de expansiune se blochează.
• La ieșirea cazanului se instalează un manometru și o supapă de siguranță care va funcționa în cazul în care presiunea depășește limitele admise.
• Toate componentele sunt conectate unele cu altele folosind țevi din materialul selectat.
• Dacă este un sistem deschis, atunci la capătul liniei este montat un rezervor special și o pompă.
• De la pompă la cazan este conducta de alimentare cu un diametru mai mic decât toată încălzirea.
• Înainte de a intra în cazan, există un filtru care reține particule mari.
• Dacă gazul este utilizat ca purtător, atunci este realizată o alimentare rigidă fără furtunuri flexibile.
• Fluidul este umplut în circuit.
• O încercare de funcționare a sistemului se realizează cu o creștere treptată a temperaturii pentru a verifica integritatea.

În acest articol am discutat în detaliu cum să facem o încălzire cu aburi a unei case particulare. Ne-ar plăcea să învățăm despre proiecte gata și funcționale. Împărtășiți-vă experiențele și observațiile în comentariile dvs.

Când instalați încălzirea într-o casă din lemn, trebuie să țineți cont de particularitățile unei astfel de structuri.

video

Urmăriți videoclipul despre cum se face încălzirea:
