Acoperiș de șold - proiectarea sistemului de bare

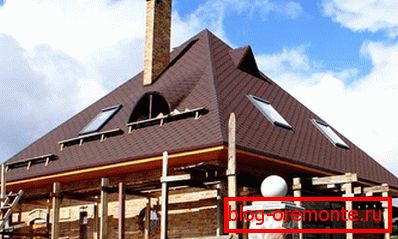

Uneori, acoperișul cu două pante pare a fi plictisitor și distruge armonie stilului arhitectural, deci designerii trebuie să inventeze ceva mai original. Una dintre aceste opțiuni cu o "răsucire" - tip cort de acoperiș. Designul simetric elegant, pe de o parte, pare simplu, dar, în același timp, izbitoare în exotismul său, referindu-se la estetica iurturilor de est sau de nord.

Stăpânii de acoperiș sunt sfătuiți să renunțe la auto-construirea unui acoperiș de șold, dacă nu sunteți sigur de nivelul ridicat de abilități de construire și de experiență. Cea mai ușoară opțiune este aceea de a încredința lucrătorilor de proiectare și instalare profesioniștilor. Cu toate acestea, nimic nu vă va împiedica să înțelegeți structura acoperișului șoldului și a sistemului său de prăjini, pentru a evalua posibilitatea construirii pe cont propriu.

Caracteristici de design

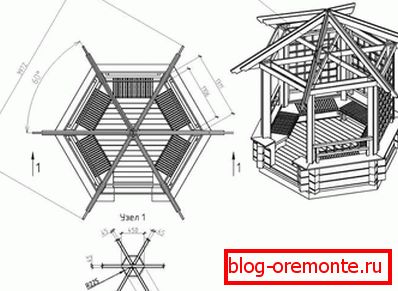

Acoperișul acoperișului, a cărui construcție poate consta din patru sau mai multe pante, în versiunea clasică este considerată un fel de chetyrehskatnoy. Numărul de pante depinde de forma geometrică a fundului acoperișului. Dacă se suprapun structura sub forma unui pătrat, vor exista patru dintre ele, iar dacă este rotundă, atunci ar putea exista cinci până la șase sau chiar mai multe, condiția principală fiind aceea că ele sunt identice în formă și dimensiune.

Construcția unui acoperiș de șold constă din următoarele părți:

• Nodul de creastă, punctul de racordare al tuturor picioarelor structurii acoperișului șoldului, formând vârful acestuia.
• Pante triunghiulare, susținute de grinzi și care formează suprafața acoperișului. Indiferent cât de multe pante are acoperișul șoldului, unghiul de înclinare variază de la 20 la 50 de grade.
• Consola, partea protuberantă a acoperișului, care protejează peretele de ploaie și vânt. Pentru ca el să-și îndeplinească funcțiile în mod eficient, lungimea acestuia trebuie să fie de cel puțin 40-50 cm. Părțile lungi inferioare ale picioarelor de coasere sau a chiloților formează înălțimea.
• Acoperișul acoperișului, materialul cu care este închis sistemul de acoperiș al acoperișului cu acoperiș pentru a-și forma suprafața. Protejează clădirea de penetrarea în zăpadă, ploaie și frig. Acoperișurile metalice, cartonul ondulat, ondulina, șindrilele, acoperișurile, ardezia sunt folosite ca material de acoperire.



• Sistemul de bare, elemente ale cadrului acoperișului de șold, care transporta și distribuie greutatea sa pe pereții caroseriei și fundație, împiedicând deformarea, dărâmarea și colapsul.
• Sisteme de drenare, un set de elemente care ajută excesul de umiditate să părăsească suprafața acoperișului șoldului într-un canal de furtună. Se compune din canale de admisie a apei, jgheaburi și țevi verticale.

Acoperișul acoperișului este construit pe baza principiului simetriei. Prin urmare, armonie maximă poate fi atinsă atunci când o structură rotundă sau pătrată este folosită ca bază pentru aceasta. Pentru o casă rectangulară, puteți construi și un acoperiș de șold, dar este mult mai dificil decât dacă construiți un acoperiș de șold.

avantaje

Acoperișul acoperișului este destul de complicat în ceea ce privește designul și consumul de timp pentru instalare, dar uitându-te la casele din jur, puteți vedea că este foarte popular. Proiectanții folosesc proiectul pentru construirea unui acoperiș de șold pentru a explica avantajele sale:

1. Proprietăți aerodinamice excelente care permit acoperisului de șold să reziste la rafale și chiar la rafale ale uraganelor, fără teama de a rupe materialul de acoperiș și colapsul la nivelul acoperișului.
2. Construcția acoperișului de șold cu pantele sale abrupte vă permite să uitați de un astfel de eveniment neplăcut, de rutină, cum ar fi curățarea acoperișului de zăpadă.
3. Acoperișul acoperișului lasă posibilitatea de a amenaja un spațiu spațios, de mansardă rezidențial. Cu toate acestea, din cauza lipsei de geamuri, va trebui să instalați lumânări scumpe care sunt montate direct pe rampă.
4. Designul original distinge casele cu un acoperiș cu patru laturi dinspre rândurile de proiecte similare cu un acoperiș triunghiular dublu.

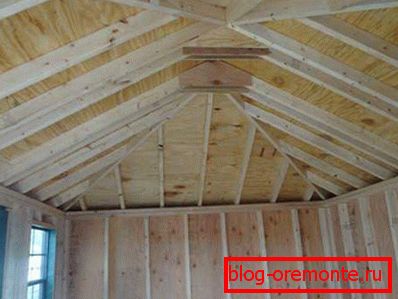

Dispozitiv de sistem de bare

Rafturi de sistem acoperiș de șold - cadrul pe care le deține, fundația sa. În funcție de metoda de atașare a rafturilor, există o variantă de suspendare și nylon. Grinzile agățate se bazează pe două puncte - nodul mauerlat și creasta, iar lamelele au suport suplimentar pe suportul vertical, care este instalat pe peretele interior al lagărului. Alegerea tipului de acoperiș de șold al sistemului de bare de acostament depinde de aspectul și suprafața casei.Experții designerii de acoperiș nu recomandă utilizarea sistemelor de perete dacă pantele pantelor depășesc 40 de grade.

Se compune din următoarele elemente:

• Mauerlat. În timpul construcției unui acoperiș de șold, pe perete, baza fiecărei versanți, se montează un mauerlat dintr-o bucată de lemn de 150x150 mm sau mai mult. Adică, dacă acoperișul are patru laturi, aveți nevoie de patru fascicule durabile, fiabile, tratate cu un agent ignifug și antiseptic. Mauerlat este folosit ca un suport pentru fixarea coroanelor și distribuirea greutății structurii acoperișului în jurul perimetrului pereților portanți. Apropo, pe pereții despărțitori interni implicați în sistemul de lagăre înclinate, se montează și un fascicul de susținere, care se numește doar podeaua.
• Rid de nod. Punctul în care se întâlnesc părțile superioare ale picioarelor de grădină se numește seahorse. Acoperiș cort-tip implică o conexiune creasta sub forma unui nod, și nu o linie, cum ar fi șoldul sau dvukhskatnye.



• Șanțuri diagonale. Ele se deosebesc de nodul de creastă în patru direcții spre colțurile mauerlatului, formând coaste de rampe. Lungimea picioarelor croșetonilor nakosny se ridică mai mult decât de obicei, astfel încât grosimea lor trebuie să reziste la sarcini mari.

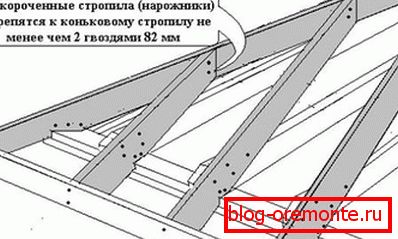

• Narozhnikov. Aceste elemente sunt o caracteristică caracteristică a unui acoperiș de șold, au lungimi diferite, crescând pe măsură ce se apropie de piciorul central. Narodezhniki fixa o parte pe grafturi, iar cealalta pe mauerlat.Coperții cu experiență arată că, în niciun caz, planificatorii nu trebuie fixați pe rafturi și pe un nod de creastă, ceea ce sparge rigiditatea structurii!



• Stâlpi centrali. Cea mai lungă picior, situată în mijlocul celor două tăieturi, este tot ceea ce rămâne din grafurile obișnuite, care sunt folosite în acoperișul șoldului de șold.
• Rack-uri. Panouri instalate pe verticală care servesc ca suport pentru nodul de creastă sau picioarele de rafturi. Ei folosesc acoperișul de șold cu sistem de suprapunere a structurii.
• Strângere și șuruburi, bare transversale orizontale între pereții de acoperiș, stingerea încărcăturii de spargere pe pereții casei. Cu cât este mai mare strângerea, cu atât este mai mare bara.
• Struturi, elemente de recuzită, instalate la un unghi de 45 de grade față de picioarele de creastă. Ele sunt necesare pentru a reduce deformarea caprioarelor pe greutatea proprie.



• Șipci. Lucrarea este baza pentru podele de acoperiș. Acoperișul moale și rulou necesită echipamentul de învelire continuă a plăcilor din placaj rezistent la umezeală, iar pentru foi și plăci metalice este suficient de lat.

Sistemul de raft poate fi confecționat din metal sau din lemn. Lemnul este mai ieftin, mai ușor de procesat, dar are nevoie de tratament prealabil cu antiseptic, ignifug pentru a-l proteja de putregai și foc.

Nuanțe de design

Construcția unui acoperiș de șold începe cu un calcul și crearea unui proiect de lucru. Nu numai arhitecții pot ajuta în acest sens, dar și programe de calculator speciale. Ele calculează unghiul de înclinare a versanților, înălțimea nodului de creastă, secțiunea transversală a elementelor cadrului.

1. Primul pas este de a determina panta patinei, pe baza datelor din climatologia cladirii. Cu ajutorul hărților speciale, aceștia află care dintre cele opt zone de încărcare a zăpezii și vântului reprezintă locul de construcție și care este unghiul recomandat. Apoi, ar trebui să alegeți o acoperire a acoperișului și apoi asigurați-vă că acesta poate fi montat pe rampe cu un astfel de unghi. De regulă, materialele laminate sunt folosite pe acoperișuri plate, iar cele modulare, pe cele mai abrupte.



2. De asemenea, pentru a crea un proiect, este necesar să se calculeze înălțimea articulației de creastă. În cursul calculelor, ele iau în considerare unghiul de înclinare al versanților, înălțimea dorită a tavanului în camera de la mansardă. În mod convențional, acoperișul este împărțit pe jumătate și este tăiat ca un triunghi cu două unghiuri cunoscute și o latură egală cu lățimea casei. După aceea, înălțimea patinei este calculată folosind formule trigonometrice.



3. Este imposibil să se facă fără să se calculeze sarcina totală a sistemului de lambriuri, care este alcătuită din valori temporare (masa zăpezii și care deservește acoperisul unei persoane) și constantă (greutatea plăcii de acoperiș, a cadrului real și a podelelor). Acest parametru în centrul Rusiei atinge până la 380 kg pe metru, conform căruia sunt selectate grosimea picioarelor de rafturi, plăcuța de putere, strângerea și riglele.

Acoperișul tipului șoldului contribuie la distribuția rațională a căldurii în casă, protejează de ploaie, împiedică formarea unui capac de zăpadă și este, de asemenea, potrivit pentru o cabină de grădină, o cabană monumentală respectabilă!
