Acoperiș mansardă acoperiș sistem - instalarea de coridoare

După cum spun constructori cu experiență, podul poate fi echipat în casă, ar fi acoperis. Tipul de acoperiș afectează cât de mult această măsură va crește suprafața utilizabilă, dacă este confortabil să se utilizeze această cameră și ce complexitate de lucru va fi necesară. Tipurile obișnuite de acoperișuri pentru aranjarea unei încăperi de acoperiș rezidențiale sunt considerate a fi pante drepte și sparte.

Sistemul de prindere al acoperișului mansardă este proiectat astfel încât să elibereze spațiu în centru, unde înălțimea tavanului atinge o înălțime acceptabilă, plasând volumul elementelor de susținere la margini. Acest articol vă va spune despre ce este construit cadrul de acoperiș, cum să alegeți cea mai bună opțiune de proiectare și să efectuați corect instalarea.

Tipuri de sisteme de acoperiș

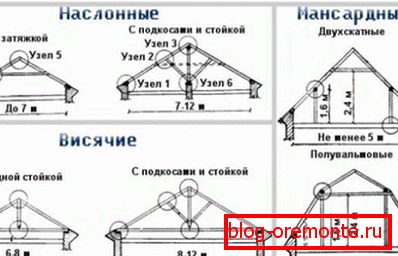

Începând să proiectați un sistem de bare pentru un acoperiș de mansardă, acordați atenție aspectului casei. Pe baza tipurilor de suporturi, alegeți versiunea corespunzătoare a dispozitivului:

1. Naslonnaya. Acest tip de cadru este potrivit pentru case în care un perete despărțitor rulează în mijloc. Apoi, greutatea structurii acoperișului este distribuită între acesta și pereții exteriori ai structurii. Este o modalitate non-împovărătoare și rațională de organizare a cadrului, dar este potrivit dacă distanța dintre pereții exteriori și suportul interior nu depășește 7 m.
2. Agățat. Acest tip este utilizat apoi, codul interior nu are partiții sau coloane purtătoare care sunt folosite pentru a transfera greutatea acoperișului pe ele. Grinzile agățate se bazează pe grinzi mauerlat și creastă. Pentru acoperișuri de până la 50 de metri pătrați. m, cu o greutate redusă a acoperișului, se aplică cea mai simplă configurație, constând din picioare de rafturi și bufe orizontale. Pentru a bloca construcția unei dimensiuni mari, această structură este întărită cu stâlpi, bătăi și stâlpi. Aceste elemente sporesc stabilitatea acoperișului, dar "mănâncă" spațiul util al podului. Distanța admisă dintre pereții clădirii pentru agățarea fermelor este de 14 m.
3. Combinat. Un sistem mixt de sistem de bare este utilizat atunci când coloanele de sprijin sunt instalate în casă în loc de o partiție purtătoare în mijloc. Se pare că o parte din caprioare poate fi așezată pe coloane, iar restul poate fi montat ca agățat. Această metodă este adesea folosită pentru construcția de acoperișuri de mansardă, deoarece permite utilizarea mai puținor elemente auxiliare, reducând încărcătura pe fundație și nu aglomerând încăperea.

Vă rugăm să rețineți că dispozitivul mansardă trebuie planificat în stadiul de creare a proiectului, deoarece tipul, greutatea și designul sistemului de bare sunt necesare pentru calcularea fundației. Dacă decizia de a construi un acoperiș de mansardă a apărut în stadiul final al construcției, este necesar să se recalculeze masa casei, ținând seama de noile date, pentru a se verifica dacă fundația a rezistat încărcăturii suplimentare, mai ales dacă secțiunea avea pământ complex și o mică distanță între suprafață și apele subterane.

Calcularea elementelor sistemului de bare

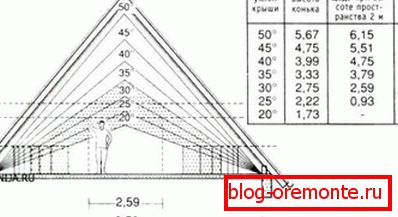

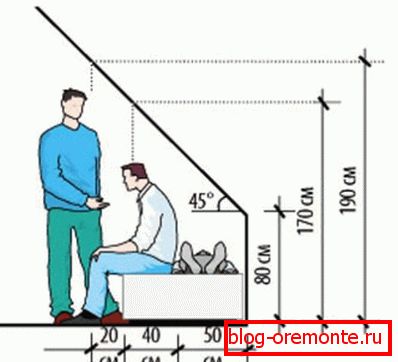

Prin construirea standardelor, o cameră se numește rezidențial dacă înălțimea de la podea până la creastă este de cel puțin 2,5 m și există surse de lumină naturală, adică ferestre. Prin urmare, parametrul principal al acoperișului mansardă, care este necesar pentru a calcula - unghiul de panta a versanților săi. Captura este că, dacă veți pune o pantă mică, atunci înălțimea plafoanelor de mansardă va fi mai mică decât cea permisă de reguli. Și dacă faci rampe acoperite, acoperișul va fi foarte greu, scump și instabil. Prin urmare, se folosește un tip de acoperiș spart, ale cărui pante modifică panta, iar rafturile superioare au un unghi ascuțit de 30 de grade, iar cele inferioare - 60 de grade.

O etapă importantă în proiectarea acoperișului mansardei este calculul secțiunii transversale a elementelor sistemului de prindere. Cea mai ușoară modalitate de a afla este dimensiunea recomandată în tabelul de referință cu valori calculate care iau în considerare lungimea, distanța dintre elementele adiacente, tipul și calitatea materialului. Cu toate acestea, dacă acoperișul are o dimensiune nestandardă, este necesar să se efectueze un calcul bazat pe calcularea sarcinii totale a greutății acoperișului care se încadrează pe sistemul de rafturi. Schema de calcul ia în considerare și sarcinile temporare sub formă de masă de zăpadă, care se reflectă în coeficientul climatic care caracterizează natura vremii la șantier.

Pentru a crea un sistem de acoperiș din lemn, se utilizează lemnul, dar acest lucru nu este recomandabil în toate cazurile, deoarece grătarele pot face față încărcăturii, este necesară o creștere a secțiunii transversale a cherestei utilizate, ceea ce crește și mai mult greutatea structurii. Pentru a ieși din această buclă închisă, trebuie să abandonați copacul în favoarea unor căpriori de metal mai puternici.

Sisteme de structuri de construcție

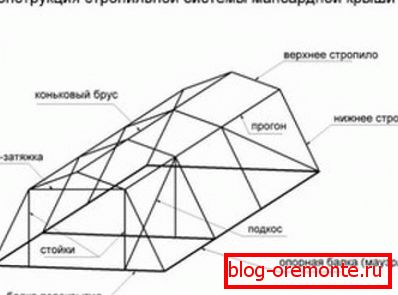

Componentele scheletului de acoperiș al acoperișului acoperișului nu diferă de designul altor tipuri de acoperișuri înclinate. Acesta include:

• Mauerlat. Baza acoperișului, un fel de fundație care ia greutatea acoperișului și se distribuie în jurul perimetrului zidurilor de sprijin. Este realizat din lemn de 150x150 mm sau mai gros. Instalarea mauerlatului se efectuează cu ajutorul șuruburilor de ancorare sau a bolțurilor montate în centura de beton armat. Între suprafața peretelui și a barei se află un strat de impermeabilizare sau se prelucrează cu mastic bitum. Un moment foarte important al elementelor de fixare este în calculul localizării știfturilor, distanța dintre acestea fiind aleasă astfel încât să nu se încadreze sub picioarele cavității.

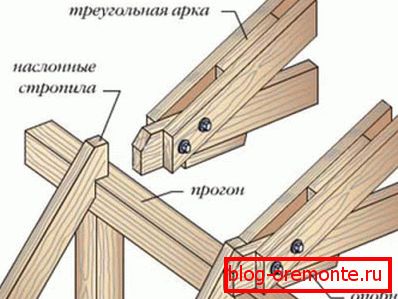

• Căpriori. Acestea sunt elementele sistemului de bare care formează panta acoperișului. Partea superioară a piciorului este fixată pe bara de creastă, iar partea de jos - pe mauerlat sau pe stand, dacă vorbim despre căpriori de sus ai unui acoperiș spart. Picioarele sunt realizate din placi de 50x150 mm sau 100x150mm. Distanța dintre ele se numește pitch, variază de la 50 la 120 cm, în funcție de greutatea materialului de acoperire. Interpunerea și secțiunea transversală a picioarelor de feronerie descrie schema sistemului de prindere, facilitând instalarea.
• Recepția. Rack-urile suportă creasta sau, care este mai frecventă în construcția acoperișurilor mansardelor, partea centrală a picioarelor de creastă. Rafturile sunt realizate din lemn, a cărui secțiune transversală coincide cu dimensiunea plăcii de putere. Ele sunt plasate pe grinzi podele, astfel încât distanța dintre rafturi corespunde pasului lor.
• Brace. Este acceptat să se apeleze barele de susținere ale elementului suport, care au un aranjament unghiular. Principala sarcină a strutului este de a reduce deformarea caprioarelor sub greutatea proprie.
• Strângere. Strângerea este făcută din plăci de secțiuni durabile, care corespund dimensiunii grinzilor. Este atașat orizontal, trăgând împreună o pereche de picioare de fermă în partea de sus sau de jos. Cu cât distanța dintre puff și creastă este mai mică, cu atât este mai mare acest element, deoarece încărcătura pe acesta este mai mare. Instalarea suflării elimină sarcina de spargere care acționează asupra grinzilor.

În majoritatea cazurilor, elementele sistemului de prindere sunt realizate din lemn de înaltă calitate. Pentru a evita deformarea în timpul funcționării, acesta trebuie să fie uscat până la un conținut de umiditate de 15-18%, tratat cu impregnare antiseptică de penetrare profundă și retardant de foc, dacă intenționați să scoateți coșul de fum pe acoperiș.

Secvență de asamblare

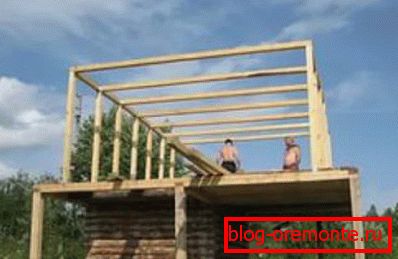

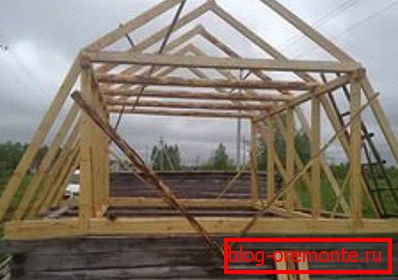

Asamblarea sistemului de bare este cel mai bine realizată cu ajutorul unui maestru experimentat, deoarece ridicarea chiar a barelor grele și lungi este problematică. Nu se recomandă instalarea în ploaie și zăpadă, deoarece conținutul de umiditate al lemnului în timpul lucrului va crește. De obicei, procesul de construire arată astfel:

1. Primul pas este să instalați fasciculul de putere pe peretele superior. Apropo, funcțiile acestui element în clădirile de jurnal și jurnal sunt realizate de coroane superioare, armate cu brațe.
2. Următoarea etapă de instalare este instalarea grinzilor de podea. Acestea sunt atașate la placa electrică sau la proeminențele din perete. Există două metode de a monta grinzi de podea - cu sau fără îndepărtare. În cazul în care suprapunerile sunt montate în primul rând, acestea sunt scoase dincolo de perimetrul casei pentru a forma o consolă, astfel încât distanța dintre capătul fasciculului și perete să fie de 50-100 cm.
3. Stabiliți un raft vertical, definind mijlocul fasciculului de tavan și plecând de la acesta cu intervale egale. Distanța dintre rafturi corespunde lățimii podului.
4. Pe suportul cu colțuri metalice fixați strângerea. Se pare că fiecare pereche de rafturi formează o structură sub forma literei p.
5. Montați elementele inferioare ale barei de fixare, fixând-o pe rafturi cu unghii sau șuruburi. Pentru mauerlat, rafturile sunt montate cu ajutorul unui cursor, un suport mobil care compensează modificarea mărimii barelor în timpul contracției.
6. Fixați grinzile superioare, conectând părțile superioare ale fiecărei perechi cu o căptușeală metalică sau o bară.
7. O membrană de impermeabilizare este așezată pe rafturi și fixată cu un capsator. Puneți-o pe cutiile de sus. Schema de lustruire este selectată pentru materialul de acoperiș utilizat, pentru tipurile moi pe care le utilizează solid, iar pentru cele profilate - latticate.

Fiabilitatea sistemului de structuri de podea de la un acoperiș de mansardă depinde, în primul rând, de corectitudinea calculelor, prin urmare, dacă nu sunteți încrezător în abilitățile de inginerie, este mai bine să utilizați un proiect tipic creat de un arhitect profesionist.
