Conductă de țeavă pentru coș - cum să vă instalați mâinile

Dacă vi se pare că instalarea coșului de fum este doar grija proprietarilor fericiți ai șemineelor, atunci cel mai probabil intenționați doar să obțineți o casă privată. Proprietarii de case cu experiență în experiența lor știu că acest element al sistemului de încălzire este necesar și pentru cazanele cu gaz, cu ajutorul căruia este încălzită casa și organizarea aprovizionării cu apă caldă, pentru sobe în baie.

Și ceea ce rușilor nu le place o baie bună? Fiecare dispozitiv de generare a căldurii necesită o țeavă pentru ieșirea unui amestec de gaz format din aer și produse de combustie a combustibilului din cameră în atmosferă. Pentru a efectua această lucrare, sobele cu experiență recomandă cosuri de tip sandwich și cum sunt, cum se realizează instalarea cu mâinile lor, iar articolul de astăzi vă va spune cum să treceți prin acoperiș.

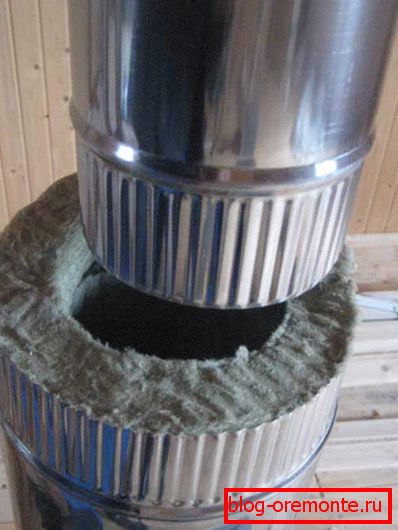

Construcția de țevi de tip sandwich

Tot ceea ce se referă la echipamentele de încălzire este asociat cu riscul de incendii, în special în casele din lemn. Statisticile spun că mai mult de jumătate din incendii se întâmplă deoarece proprietarii au făcut instalarea coșului cu mâinile lor incorecte. Pentru a facilita această sarcină și pentru a proteja casa de foc, utilizați o conductă de tip sandwich pentru coș. La prima vedere, ele arata ca produsele obisnuite din otel inoxidabil, dar au de fapt o structura cu trei straturi:

1. Contur interior. Cilindrul din secțiune rotundă din oțel inoxidabil cu durabilitate mai mare de cel puțin 1 mm grosime cu adaos de zinc sau molibden. Tubul interior este realizat dintr-o foaie de metal, prin sudare pentru a obține o cusătura sigilată. Datorită proprietăților sale anticorozive ridicate, oțelul aliat nu afectează interacțiunea cu apa.
2. Stratul de izolație. Între conturul interior și cel exterior este un strat izolator care îndeplinește două funcții importante: "blochează" căldura din interiorul conductei, împiedicând încălzirea materialelor din jur și nu permite ca fumul să se răcească în timp ce trece prin conductă, astfel încât funinginea să nu se așeze pe pereții săi. Ca izolație termică, se utilizează materiale fibroase cu cea mai înaltă clasă de rezistență la foc cu o temperatură de lucru de până la 700 de grade, de exemplu vată minerală bazaltică. Stratul de izolație dintre circuite este de 40-60 mm, iar densitatea izolației este de 12 kg pe metru cub.
3. Carcasa exterioară. Carcasa exterioară a țevii de tip sandwich, fabricată din oțel inoxidabil sau alt tip de metal. Cusătura carcasei se realizează prin sudură cu laser, care nu dăunează stratul galvanic de oțel inoxidabil, protejându-l de coroziune. Costul conductelor realizate din alamă și cupru crește în mare măsură costul de așezare a coșului de fum și instalarea este justificată de un aspect spectaculos.

Elemente suplimentare ale unui coș cu două circuite

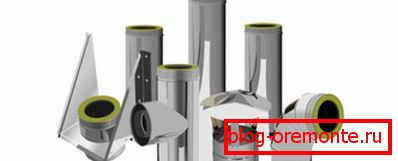

Conductele de tip sandwich sunt alcătuite din elemente suplimentare: secțiuni drepte, ramuri, teuri. Diametrul produselor depinde de producător, deci trebuie să cumpărați toate părțile din coșul de fum al unei companii care se potrivesc perfect unul cu celălalt.

Avantajele țevilor sandwich

Hornurile de tip sandwich, comparativ cu oțelul inoxidabil convențional, costă mai mult pentru un proprietar de locuințe, dar costurile lor cresc datorită siguranței și fiabilității unui astfel de sistem, mai ales dacă instalarea se face manual. Beneficiile acestora includ:

• Izolație excelentă. Stratul interior de izolare termică protejează elementele înconjurătoare ale sistemului de structură din foc și menține căldura în interiorul țevii. Conducta de tip sandwich este excelentă pentru instalarea unor coșuri externe care nu conduc prin acoperiș. În majoritatea regiunilor din Rusia, instalarea lor este posibilă numai dacă țevile sunt izolate cu mâinile lor sau în producție.
• Fără condensare. În conductele convenționale, datorită diferenței dintre temperaturile interne și externe, condensul se formează în interior, care se acumulează pe stive, distrugând în cele din urmă coșul de fum. În conductele de tip sandwich datorită izolației termice nu există o trecere a fumului de la vapori la lichid.
• Întreținere ușoară. În țevile de tip sandwich, fumul, care trece prin focar în atmosferă, nu se răcește, deci nu se formează zăcăminte pe pereți, spre deosebire de țevile cu un singur contur din oțel inoxidabil. Din acest motiv, coșul de fum, chiar dacă diametrul său nu este mare, nu necesită curățare frecventă.
• Lightness. Având aproape egal calități refractare, sandwich-ul de coș de cântărire cântărește de câteva ori mai puțin decât cărămida, astfel încât instalarea sa nu presupune consolidarea fundației.
• Estetica. În comparație cu o țeavă cu un singur contur din oțel aliat, izolată termic cu propriile mâini, tevile de tip sandwich sunt mai clare și mai reprezentative.
• Instalare ușoară. Datorită montării cu flanșă sau baionetă, o țeavă sandwich poate fi ușor asamblată cu mâinile tale și un coș de fum trece prin acoperiș.

Pentru a calcula coșul cu mâinile proprii, este necesară o instrucțiune pentru aparatul de încălzire cu o indicație a puterii și a dimensiunii orificiului de admisie, pe baza acestor date determinați diametrul țevii necesar pentru a asigura împingerea.

Principiile de instalare a coșului de tip sandwich

Pentru a utiliza încălzitorul fără teamă de incendiu, otrăvire cu monoxid de carbon, este necesar să se stabilească coșul de fum, ghidat de regulile de siguranță la incendiu și codurile de construcție:

1. În locurile în care este necesară trecerea coșului prin tavan, pereți sau acoperiș, este necesară instalarea unei izolații termice suplimentare prin intermediul unei conducte de oțel sau a unei conducte de ramificație.
2. Nu conectați țevile de tip sandwich direct la intrarea încălzitorului. Se recomandă utilizarea unei țevi de tip sandwich pe partea exterioară a coșului de fum atunci când trecerea printr-un perete sau acoperiș a fost deja finalizată.
3. Locurile în care trecerea de coș de fum în imediata vecinătate a pereților, protejate cu foi de material refractar, cum ar fi azbest.
4. Dacă instalarea se face manual, asigurați-vă că lungimea secțiunilor orizontale care afectează negativ forța de împingere nu depășește 100 cm.
5. Diametrul țevii de tip sandwich din oțel pe toată lungimea nu trebuie să fie mai mică decât conducta de admisie a încălzitorului.
6. Hornul de oțel trebuie să fie asamblat cu propriile mâini, astfel încât rosturile să nu cadă pe trecerea conductei prin acoperiș.
7. Pentru a obține trecerea prin acoperiș în spațiul dintre elementele sistemului de prindere, utilizați coturi. Conductele de tip sandwich au părți laterale cu un unghi de 45 de grade, dacă aveți nevoie de o mișcare de 90 de grade, aveți nevoie de două ramuri.
8. Diametrul tuturor elementelor coșului ar trebui să fie același, astfel încât să nu se formeze goluri în articulații. Oțelurile de etanșare și etanșarea la foc sunt folosite pentru a etanșa articulația.
9. În partea inferioară a coșului de fum, se realizează instalarea unei revizuiri, a unei uși sau a unui geam prin care se controlează starea coșului.

Instalarea conturului interior al țevii se realizează "prin condens", adică fiecare element ulterior este introdus în interiorul celui anterior. Și carcasa exterioară este conectată "prin condens", din contră, punând segmentul superior pe cel inferior.

Secvență de instalare

Instalarea cositorilor вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

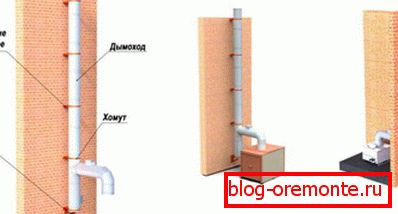

Montarea tijelor, coatelor și coturilor se realizează cu ajutorul unor paranteze fixate pe pereți la fiecare 2 m. Vă rugăm să rețineți că este imposibilă montarea unui coș de fum în apropierea cablului electric sau a unei conducte de gaz pentru a evita o explozie sau un incendiu. Hornul este pus pe acoperiș la o distanță de 50-150 cm de cel mai înalt punct, iar înălțimea acestuia trebuie să fie cu cel puțin 0,5 m mai mare decât creasta. Instalarea cositorilor с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
