Cum de a face un coș de fum pentru o baie prin perete face-l

Cuptorul este cel mai important dispozitiv din baie, fără de care nu își îndeplinește funcția. Prin urmare, cunoscătorii tradițiilor băii rusești au adesea controverse cu privire la avantajele sau dezavantajele unei anumite metode de plasare și a echipamentului de generare a căldurii și asupra locului de ieșire a coșului de fum. Odată cu proliferarea țevilor sandwich, canalele externe de eliminare a fumului au devenit mai populare în Rusia. Acest articol vă va spune cum să obțineți un coș de fum prin perete cu propriile mâini, respectând toate cerințele privind siguranța la incendiu.

Tipuri de coșuri pentru baie

Instalarea coșului de fum în baie este cea mai importantă sarcină, a cărei calitate depinde de siguranța utilizării acestei instalații sanitare. Prin urmare, majoritatea proprietarilor de locuințe angajează lucrători profesioniști, a căror calificare este fără îndoială, să facă un canal de evacuare a fumului. Cu toate acestea, această sarcină este foarte posibil să o faci singur datorită sistemelor modulare din oțel inoxidabil modern. În funcție de locul în care trece conducta pe stradă, există 2 tipuri de coș de fum:

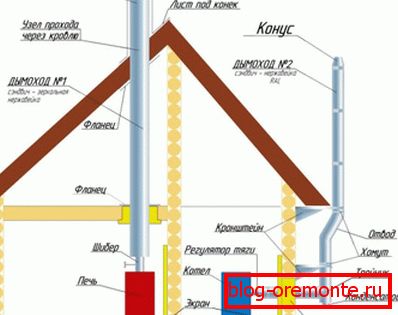

• Internă. Acest termen se referă la coșul de fum, care este pus în interiorul băii și este afișat pe stradă prin acoperiș. Un astfel de dispozitiv permite utilizarea eficientă a combustibilului utilizat pentru cuptor, deoarece țevul eliberează căldură de-a lungul întregii sale lungimi, încălzind încăperea. O dificultate deosebită în instalarea unui coș intern este trecerea unei țevi prin obstacole. Pentru ao aduce în stradă, trebuie să faci găuri în podul și pe rampa de acoperiș. Este destul de greu să faceți propriile mâini cusăturile țevii pe materialul acoperișului, astfel încât aceste zone slab protejate să provoace scurgeri.

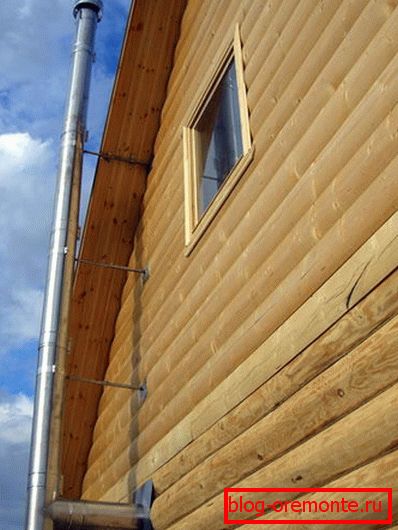

• Extern. Dispozitivul coșului exterior diferă de dispozitivul intern prin faptul că această tehnologie implică trecerea unei țevi pentru îndepărtarea produselor de ardere prin perete. În timpul montării canalului de eliminare a fumului, există doar un obstacol, astfel încât această metodă este mai potrivită pentru instalarea cu mâinile tale. În plus, trecerea țevii prin perete este mai ușor de dotat, deoarece este localizată vertical și scurgerea prin ea este puțin probabilă. Pentru a evita pierderile mari de energie, partea de țeavă care trece de-a lungul străzii este încălzită cu ajutorul unui material rezistent la căldură.

Fiți atenți! Abilitatea de a echipa un horn extern sau intern cu mâinile depinde de amplasarea încălzitorului în baie. Pentru a aduce conducta prin perete, cuptorul trebuie să fie amplasat în imediata apropiere a acestuia. Dacă echipamentul de încălzire este amplasat în centrul camerei, atunci este mai bine să faceți un pasaj vertical prin acoperiș.

Avantajele plasamentului extern

Mai recent, singura opțiune posibilă pentru plasarea coșului a fost internă. Această opțiune vă permite să maximizați căldura provenită de la țeavă. Cu toate acestea, are dezavantaje semnificative, dintre care cea mai mare este siguranța scăzută la foc și bulkiness. Hornul exterior, trecerea țevii în care este realizată prin perete are următoarele avantaje:

1. Compactitatea. Nu are loc în interiorul băii, astfel încât poate fi folosit în cele mai mici structuri după zonă. Acest plus este deosebit de relevant pentru coșurile de cărămidă, deoarece acestea ocupă mult spațiu.
2. Siguranța la foc. În schimb, amplasarea coșului în interiorul băii este externă, potrivit experților, mai rezistentă la foc. Această calitate este foarte importantă pentru structurile cu un astfel de risc ridicat de incendiu.
3. Amenajarea convenției. Datorită faptului că în procesul de instalare este prevăzut doar 1 trecere prin perete, instalarea unui coș extern în baie se face manual, fără a se recurge la serviciile costisitoare ale meșterilor profesioniști.

Fiți atenți! Clima rusească severă este un test dificil pentru cele externe, deoarece o mare diferență între temperatura exterioară și cea internă a țevii determină apariția condensului. Când scoateți țeavă prin perete, cea mai mare parte a coșului de fum este așezată în afara băii, astfel încât eficiența cuptorului scade și crește consumul de combustibil. Pentru a elimina aceste aspecte negative caracteristice canalelor externe de îndepărtare a fumului, acestea efectuează izolare termică sau folosesc sisteme speciale de tip sandwich.

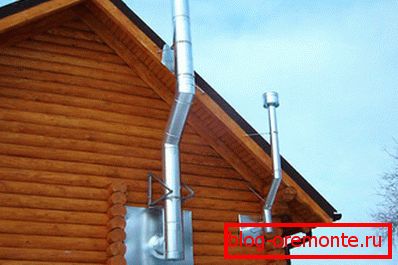

Coșurile, a căror trecere este realizată prin perete, au o configurație non-verticală, deoarece acestea sunt așezate cu 1-2 rotații. Un astfel de dispozitiv reduce forța de împingere în interiorul țevii, interferând cu funcționarea normală a cuptorului. Pentru a evita această situație, pentru instalarea propriilor mâini folosind țevi de diametru mai mare.

Cerințe pentru coșuri externe

Siguranța utilizării băii depinde de instalarea coșului de fum, deoarece instalarea necorespunzătoare a acestui element al sistemului de încălzire conform statisticilor Ministerului Situațiilor de Urgență este una dintre cele mai frecvente cauze ale incendiilor, precum și intoxicația cu monoxid de carbon. Următoarele cerințe sunt impuse pentru canalele externe de eliminare a fumului:

• Trecerea țevii prin peretele canalului extern de eliminare a fumului este plasată la o înălțime de 1-1,5 m deasupra solului sau mai mare.
• Secțiunea verticală a coșului de fum se află la o distanță de cel puțin 1,5 m de peretele exterior și de muchia exterioară a băii. Distanța de la conducta exterioară a furtunului la casa vecină nu trebuie să fie mai mică de 1,5-3 m.
• Atunci când se instalează un cos extern, sunt permise nu mai mult de 3 rotații ale țevii, însă plasarea verticală este mai eficientă.
• Lungimea totală a secțiunilor orizontale ale țevilor, care nu afectează forța de împingere din coș, nu depășește 1 m.
• Nu este permisă ieșirea din țeavă prin perete în locuri unde se află luminatoare, balcoane și ferestre ale celui de-al doilea etaj. Este imposibil să se afișeze canalele de coșuri în loggii închise, coridoare și intrări.
• Ieșirea țevii prin perete este prevăzută cu un material rezistent la foc, izolat suplimentar cu izolație incombustibilă.
• Locul de amplasare a coșului în interiorul băii este protejat cu folii metalice care protejează materialul de perete împotriva supraîncălzirii și a focului.
• Nu este permisă conectarea la orificiul de intrare al cuptorului unei țevi de tip sandwich, legătura fiind realizată folosind elemente din oțel inoxidabil cu un singur element. Sistemele cu două circuite sunt utilizate pe părțile exterioare ale canalului de eliminare a fumului.

Fiți atenți! Când instalați cu mâinile dvs., țineți cont de faptul că înălțimea minimă admisibilă a coșurilor pentru sobe care funcționează pe combustibilul solid, cele mai des folosite în baie, este de 5 m.

instalare

Asamblarea coșului exterior începe după instalarea încălzitorului. Modularul modern, compus din elemente suplimentare, este ușor de montat cu propriile mâini, deoarece pentru a îndeplini această sarcină nu necesită instrumente speciale și abilități profesionale. Asamblarea efectuați următoarele instrucțiuni:

1. Determinați locul de amplasare a canalului în interiorul băii și locul conductei prin perete. Este instalat un scut din tablă pentru a proteja pereții interiori de încălzire. În locurile de trecere a tăiat o gaură a cărei dimensiune este mai mare decât diametrul țevii.
2. Hornul este conectat la orificiul de intrare al cuptorului folosind un adaptor și apoi se introduce următorul element al țevii cu o poartă. Acest termen se referă la supapa cu care puteți regla forța de împingere.
3. Conectarea secțiunilor de țevi cu cleme metalice și îmbinări de acoperire cu etanșant rezistent la căldură, coșul de fum este adus la locul de drumeții prin perete. Pentru a desfășura conducta și pentru a pune o secțiune orizontală, aplicați robinete la 45 sau 90 de grade.

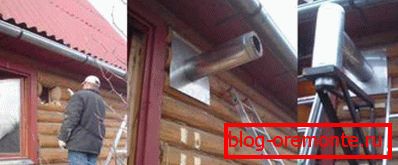

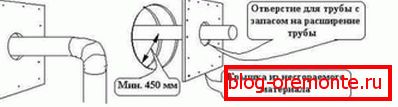

4. În locul trecerii țevii prin cutia de protecție împotriva incendiilor, din azbociment sau tablă. Spațiul dintre pereții conductei și conducta este așezat cu un material termoizolant neinflamabil care nu permite încălzirea peretelui din coș.
5. După aducerea țevii pe stradă, se montează un element al canalului de eliminare a fumului cu un teu. Partea inferioară a acestei părți are o cuvă detașabilă care servește la asamblarea condensului. Se utilizează pentru a monitoriza sau curăța coșul.

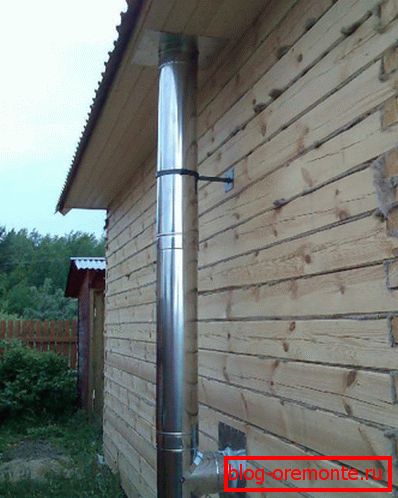

6. Țeava este introdusă cu segmente verticale la înălțimea necesară. Este atașat la perete cu suporturi metalice cu un pas de cel puțin 1 m. În cazul în care hornul are o înălțime mai mare, acesta este fixat pe acoperiș cu ajutorul unor extensii speciale.

Este important! Un indicator al calității instalării este etanșeitatea sistemului. Verificați corectitudinea acțiunilor prin topirea sobei: dacă fumul părăsește rapid cuptorul, ați făcut față acestei sarcini. Aspectul fumului indică ansamblu de calitate slabă, observând această alarmă, verificați toate cusăturile și eliminați defectele.
