Începător artizanal poate face multe greșeli în timpul construirii acoperișului de tip șold. Motivul nu este chiar complexitatea designului sau instalării și implementarea incorectă a lucrărilor de proiectare pregătitoare. Fiecare constructor profesionist știe: să taie o dată, trebuie să măsoară cel puțin șapte. Prin urmare, un acoperiș de șold este construit cu propriile mâini numai pe baza calculului tehnic și a unui plan întocmit pe el. În continuare, citiți cum puteți calcula parametrii de bază ai acoperișului, alegeți secțiunea transversală a elementelor sale și executați corect instalarea.

Caracteristici de design

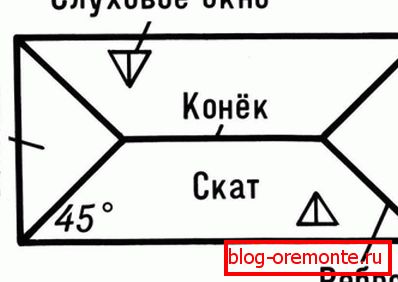

Acoperiș de șold - una dintre speciile hilar. Dacă vă uitați la o casă cu un asemenea acoperiș, forma se va asemăna cu un plic sigilat. Două pante dintr-o zonă mai mică sub forma unui triunghi se numește șold. Celelalte două au o formă trapezoidală și o dimensiune mai mare. Dispozitivul unui acoperiș al unui subtip de șold constă din următoarele noduri:

1. Skate Aceasta este partea de sus a acoperișului, linia pe care se formează zăbrelele la intersecția lor. Particularitatea creasta acoperișului șoldului este că lungimea sa este mai mică decât lungimea structurii suprapuse.
2. Șolduri Valmele sunt numite pante triunghiulare care sunt situate deasupra pereților finali. Acestea înlocuiesc trotuarul și sunt formate de grinzi diagonale și intermediare.
3. Скатов. Acoperiș de șold помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Reber. Ribele sunt unghiuri formate la articulațiile șoldurilor și a razelor trapezoidale. Numărul de muchii ale acoperișului șoldului coincide cu numărul de coridoare diagonale, adică există un total de patru.
5. Sistem de scurgere. Drenajul, care constă în pâlnie, țevi și jgheaburi, este necesar pentru evacuarea excesului de lichid de pe suprafața acoperișului șoldului în canalul de scurgere.

Rețineți că dispozitivul de acoperiș de tip șold nu permite construirea unui pod în el, deoarece două pante suplimentare reduc în mod semnificativ tavanul din camera de sub acoperiș.

Rafturi și elemente de susținere

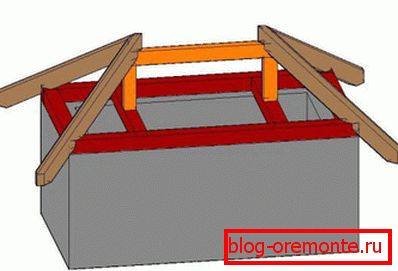

Sistemul de bare de șold este oarecum diferit de panta dublă, construcția complicată a ramelor necesită un număr mai mare de elemente. Acesta include:

• Ridicați râul. Un fascicul pe care sunt conectate ramele acoperișului.
• Șanțuri diagonale. Patru picioare de trotuar care formează coastele șoldurilor. De la sfârșitul patinei, se îndreaptă spre articulațiile colțului Mauerlatului, conectându-se cu Mauerlat. Lungimea lor este mai lungă decât cea a căprioarelor obișnuite, astfel încât pentru fabricarea lor se folosesc plăci duble sau materiale de secțiune mai mare. Interesant este ca unghiul picioarelor diagonale este mai usor decat cele intermediare, nu trebuie sa uitati de el, sa faceti desenele.
• Chei intermediare sau obișnuite. Rafter picioarele, care fixează vârful pe creastă, iar capătul pe mauerlate.
• Obloane centrale obișnuite. Șase capriori, care se înconjoară cu capătul creastei și cu picioarele diagonale. Unitatea laborioasă a sistemului de bare, a cărei instalare necesită atenție și marcare precisă.
• Scurte picioare sau doamne. Piciorușii scurți ai legăturii nu se află în contact cu creasta din partea superioară, sunt atașați la grinzile diagonale. Cu cât scara este mai mică, cu atât este mai mică lungimea acesteia.
• Strângere. Jumper între perechea obișnuită, din lemn. Strângerea situată în partea superioară a acoperișului, chiar sub creastă, se numește șurub. Și, pe măsură ce strângerea inferioară, fixată la baza rafturilor, utilizați grinzile de podea.
• Recepția. Cherestea instalată pe verticală care susține creasta, transferând greutatea acoperișului pe pereții despărțitori. În unele exemple de realizare, sistemul de bare este instalat în mijlocul coronamentului pentru a elibera centrul camerei mansardate.
• Strut sau subtractor. Suportul fixat perpendicular pe grinzi. Stâlpul protejează căptușelii de călcâie, este necesar ca lungimea pantelor acoperișului să fie mai mare de 4,5-5 m.
• Sprengel. Ferma Sprengelnoy a numit un dispozitiv care este necesar pentru sprijinirea picioarelor diagonale. Se compune din două grinzi: una leagă cele două laturi ale mauerlatului, iar cea de-a doua se sprijină pe prima și diagonală.

Căpitanii cu experiență spun că sistemul de acoperiș va fi de încredere numai dacă utilizați același material, aceeași secțiune și aceeași metodă de fixare pentru fabricarea elementelor.

Lucrări de calcul și de proiectare

Înainte de a construi un acoperiș de tip șold, este necesar să efectuați un calcul al elementelor structurii sale. Înainte de a începe calculele, se planifică o schemă a unei case care se suprapune cu toate dimensiunile cunoscute. Apoi, folosind formule geometrice simple pe baza teoremei pitagoreene, determinați:

1. Înălțimea patinei. h = b x tg? / 2, unde b este lungimea structurii dintre picioarele barelor din față, eh? - unghiul pârtiilor.
2. Lungimea rafturilor obișnuite. e = b / 2 x cos?, unde b este lungimea structurii dintre picioarele din barele din față, eh? - unghiul pârtiilor, e - lungimea picioarelor obișnuite ale structurii.
3. Paturi patrate. S = 2ea, unde S este suprafața totală a versanților acoperișului șoldului, e este lungimea canelurilor obișnuite și este lungimea dintre picioarele cavității de-a lungul lungimii structurii.

Pentru valorile standard ale versanților pantelor acoperite cu balamale, există tabele cu coeficienți cu care puteți calcula lungimea grinzilor diagonale fără calcule, cunoscând mărimea rangului și fișierului. Etapa dintre perechi de bare este de asemenea analizată la materialele de referință, concentrându-se pe tipul de lemn, grosimea acestuia și lungimea versanților. Rezultatele calculelor se aplică desenului, conform căruia se face ulterior marcajul.

Muntele Maurlat

Mauerlat - baza pe care se instalează acoperișul. Mauerlat este necesar pentru a distribui greutatea acoperișului în jurul perimetrului pereților despărțitori. Cel mai adesea pentru fabricarea sa se folosesc cherestea din lemn tare. Cu cât structura acoperișului este mai greoaie și mai complexă, cu atât este mai mare secțiunea. În majoritatea cazurilor, cherestea de pin potrivit, care are o dimensiune de 150x150 mm sau mai mult. Mauerlat stabilit înainte de a construi o casă în următoarea ordine:

• Măsurați și tăiați bara cu lungimea necesară. În colțuri, mauerlatul este interconectat "în laba". Pentru a tăia un canal sub montură, trebuie să puneți un marcaj.
• Pe rândul de sus al zidăriei un cherestea este construită din scânduri și turnată cu beton vâscos în care sunt introduse spire metalice pentru fixarea barei de bază.
• Dupa fixarea betonului, este necesar sa se creeze un strat hidroizolant intre el si mauerlat. Pentru a face acest lucru, betonul poate fi aplicat mastic de bitum sau căptușeală suprafața șapei cu material de acoperis.
• Tratați lemnul cu un preparat antiseptic, un agent de întârziere a pătrunderii adânci și un lac rezistent la apă.
• Marcați și găuriți găurile în plăcuța metalică pentru bolțurile metalice.
• Glisați bara pe bolțuri și strângeți bine șuruburile de ancorare.

Este important ca fiecare gaură realizată să reducă puterea plăcii de alimentare, deci nu trebuie să folosiți un număr mare de știfturi și este strict interzis să tăiați în ea pentru a monta cornișe!

Procesul de construcție

Acoperișul de șold este construit cu mâinile proprii, conform unei instrucțiuni clare care descrie succesiunea fiecărui pas. Pentru ca rezultatul să justifice timpul și materialele cheltuite, munca ar trebui să se desfășoare în conformitate cu tehnologia:

1. Instalarea de bufeuri. Suporturile suprapuse pot fi folosite ca bare de tracțiune, avem nevoie de cel puțin două astfel de elemente pentru a instala rafturi pe ele. Mecanicii experimentați construiesc un trotuar peste grinzi pentru a construi un sistem de ferme mai convenabil și mai sigur.
2. Pe suport sunt montate două rafturi. Dacă este necesar, rack-urile pot fi mai multe, dar fără a fi nevoie să se facă structura mai grea. În timp ce sistemul nu a dobândit stabilitate, rack-urile sunt fixate pe verticală cu corzi temporare.
3. Pe rafturi este instalat un grinz de creastă, fixându-l cu unghii lungi. Picioarele simple de feronerie sunt atașate la grinzi cu garnituri metalice sau colțuri.
4. Se montează rame intermediare centrale pe versanții șoldului, apoi picioarele diagonale ale barelor de bord.
5. Fixați rafturile de capăt de fund, întunericul, fulgii și bordul de vânt pe una sau două rampe.
6. Cortarul este montat, iar membrana barieră de vapori este așezată pe ea cu benzi și fixată cu un capsator de construcție.
7. Pentru a construi un acoperiș de șold, acoperișurile moi sunt mai des folosite, deoarece cu ajutorul acestuia este mai ușor să acoperiți pantele geometriei complexe. Pentru materialele de acoperiș de acest tip este necesar să se facă o cutie continuă din foi de placaj rezistent la umiditate.
8. Cu ajutorul unui dispozitiv special de fixare din oțel inoxidabil cu un capac din cauciuc, materialul de acoperire este fixat pe tambur. Acestea au foi cu o suprapunere de 10-15 cm pentru a proteja împotriva pătrunderii umidității. Rețineți că, cu cât este mai înclinat panta acoperișului, cu atât mai mult se suprapune.
9. După ce a fost așezat materialul de acoperiș, acoperișul poate fi izolat din interior, prevăzut cu ferestre, jgheaburi și coș de fum.

Un acoperiș de tip șold este cel mai potrivit pentru o construcție cinstită, dar pentru a-l construi singur, sunt necesare calcule, design și răbdare, fără de care este imposibil să reușești.
