Cum se calculează înălțimea creastei și zona acoperișului

Acoperișul Dvukhskatnaya este cea mai populară structură de acoperiș, care echipează locuințe private, băi, garaje și alte clădiri. Construcția acoperișului de acest tip este o soluție rațională la problema protejării interiorului de penetrarea precipitațiilor, a vântului și a frigului. În procesul de proiectare a unui acoperiș cu două pante, locul central este ocupat de calcularea înălțimii coamei, de determinarea pantei și a suprafeței versanților. Dintre acești trei parametri depinde de viața și eficiența suprapunerii, în acest articol vom descrie modul în care se calculează independent parametrii principali și caracteristicile tehnice ale acoperișului, fără a se folosi calculatorul.

Funcțiile de conectare Ridge

Suprafața este punctul cel mai înalt al acoperișului cu două pante, marginea orizontală, care este situată la intersecția planurilor rampelor. Acesta este montat în faza finală a acoperișului, dar înainte de instalarea învelișului pe picioarele de rafturi. Lungimea acoperișului acoperișului corespunde lungimii pantei. Acest element al cadrului de troliu rezolvă următoarele sarcini:

1. Funcția principală a patinei este de a susține partea superioară a picioarelor de pe acoperiș. Acesta leagă toate perechile de grinzi, dând rigiditatea structurii, distribuind uniform greutatea materialului acoperișului acoperișului arboric.
2. Asigurarea circulatiei aerului. Diferența de aer formată în echipamentul creastei protejează rama acoperișului de stagnarea și degradarea aerului, asigură ventilarea tuturor elementelor din lemn, crescând astfel durata de viață a acoperișului arcului.

Este important! În procesul de proiectare a acoperișului trebuie să alegeți și să calculați corect înălțimea creastei. Dacă încăperea situată sub acoperișul acoperișului este utilizată ca locuință, atunci alegerea se face pe baza înălțimii dorite a tavanului, în alte cazuri calculul se efectuează pe baza unghiului de înclinare recomandat pentru rampe.

Cea mai ușoară modalitate este de a face calcule utilizând un program special de calculator, introducând datele inițiale în care puteți determina înălțimea coamei, zona versanților și camera de acoperire.

Metode de calculare a înălțimii și suprafeței acoperișului

Este posibil să se calculeze înălțimea creastei și a suprafeței acoperișului gabionului și a altor parametri aferenți, fără a se utiliza programul de calcul. Aceasta necesită cunoașterea formulelor geometrice elementare, pe care sperăm că nu ați avut timp să le uitați de la școală. Calculul independent calul poate fi două metode simple:

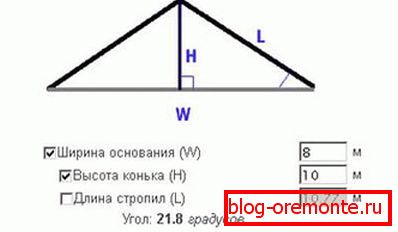

• Matematica. Această metodă se bazează pe formula de calcul a lungimii piciorului unui triunghi. Dacă vă imaginați un acoperiș înclinat într-o secțiune verticală, acesta formează un triunghi isoscel. Înălțimea creastei este denumită segmentul, care merge de la mijlocul bazei până la partea superioară a triunghiului (acoperiș). Pentru a determina ce este această distanță, trebuie să utilizați formula: a = b x tg?, Unde a este înălțimea creastei și v este distanța dintre pantele de-a lungul streașinilor? - unghiul format de baza acoperișului și a pantei. După finalizarea calculului înălțimii creastei, puteți calcula suprafața frontonului, precum și cantitatea de cherestea necesară pentru coaserea acestuia. Calculatorul folosește metoda matematică pentru a calcula.
• Grafic. Metoda grafică se bazează pe construirea unui desen scalat care reflectă lungimea și lățimea casei, precum și panta reală a pantelor inclinate ale acoperișului. Pe o foaie de hârtie, trageți o proiecție frontală a casetei la domiciliu, apoi utilizați protractorul pentru a măsura unghiul dintre fundul acoperișului și rampă. Distanța de la streașină la racordul de creastă este măsurată cu o riglă și tradusă pe baza scalei. Pentru metoda grafică de determinare a înălțimii creastei, calculul nu este necesar, dar erorile în utilizarea sa apar cel puțin.

Este important! Cea mai fiabilă modalitate de a efectua calculul înălțimii creastei și a zonei pantei este un calculator online special. Pentru ao folosi, trebuie să introduceți datele inițiale: lungimea și lățimea casei, panta pantei.

Determinarea înălțimii acoperișului

Cei mai importanți factori care influențează alegerea înălțimii articulației de creastă sunt legați de condițiile naturale ale zonei în care are loc construcția. În conformitate cu codurile de construcție, acest parametru este ales în funcție de următoarele condiții:

1. Cantitatea de precipitații. Cu cât sunt mai multe precipitații în timpul iernii în zona de construcție, cu atât creasta acoperișului este mai mare pentru a obține pante abrupte, de la suprafața căreia zăpada alunecă "prin gravitate". Pentru Rusia centrală, pârtia recomandată este de 40-50 grade. Pentru a învăța această figură cu o lățime a casei de 6 m, creasta ar trebui ridicată cel puțin cu 2,52 m.
2. Tipul materialului de acoperire. Natura suprafeței acoperitoare a acoperișului se reflectă în panta recomandată a acoperișului. Dacă suprafața este dificilă, atunci unghiul versanților este mărit pentru a facilita coborârea zăpezilor de zăpadă. Dacă materialul de acoperiș este urât, atunci panta este aleasă în regiunea limitei inferioare a valorilor recomandate, deoarece o creștere a acestui parametru mărește suprafața și greutatea versanților.

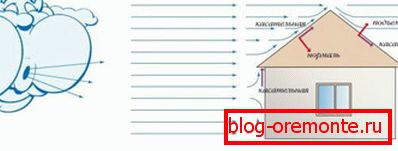

3. Puterea vântului. În zonele în care predomină un vânt ascuțit, se produc adesea uragane, panta acoperișului este redusă pentru a reduce vântura structurii acoperișului. Un vânt puternic rupe acoperirea de pe acoperiș, reducând protecția împotriva pătrunderii umidității.

Fiți atenți! Înălțimea articulației de creastă afectează zona efectivă a mansardei. Pentru a amenaja o sufragerie sub acoperiș, este necesar să ridicați acoperișul la o înălțime de cel puțin 2,5 m, cu toate acestea, acest lucru va afecta în mod negativ zona utilizabilă din cauza pereților laterali scăzuți.
