Cum se instalează rame pe acoperiș

Proiectarea unei case de casă include nu numai calculul tipului și forței fundației, suprafața, înălțimea și numărul etajelor clădirii, dar și construcția acoperișului. La elaborarea unui proiect, toți factorii sunt luați în considerare și este selectată varianta optimă a sistemului de căpriori, care este capabilă să decoreze o clădire și să o protejeze de frig și ploaie.

Dacă vă decideți să vă construiți singuri o casă, trebuie să știți care este sistemul de acoperiș și cum să instalați coronamentul pe acoperiș pentru a obține rezultatul dorit. În articolul nostru vom vorbi despre sistemul de prăjini, regulile de instalare și tipurile de grătare.

Sling sistem

Indiferent de forma de acoperiș pe care o alegeți pentru locuința dvs., în centrul structurii acoperișului va exista întotdeauna un sistem de bare. Pentru a acoperi acoperișul cu material de acoperiș, pe sistemul de grătare se plasează un strat de etanșare și impermeabilizare.

Pentru fabricarea structurii, se utilizează un copac de conifere cu un tratament special cu agenți de protecție și o umiditate de maximum 2%.

Fiți atenți! Gradul 1 de lemn este necesar pentru strângerea și agățarea căpriorilor. Materialele de categoria 1 și 2 cumpără pentru picioarele de rafturi. Clasa de lemn 3 poate fi utilizată numai pentru fabricarea rafturilor și suporturilor.

Durabilitatea și rezistența sistemului de ferme depind de calitatea materialului, de fiabilitatea conexiunilor și de corectitudinea calculului de proiectare. Acordați o atenție deosebită rafturilor. Să aruncăm o privire la ceea ce sunt făcute din grinzi, astfel încât să fie mai ușor de realizat asamblarea și instalarea întregului sistem pe acoperiș.

Structura este formată din elementele:

• picioarele rafter;
• stâlpii care se sprijină pe partea superioară a peretelui clădirii (cu alte cuvinte se numește bretele);
• rafturile care susțin picioarele rafturilor și care sunt situate vertical;
• grinzi de sprijin (traverse) care servesc drept bază pentru toate elementele portante ale acoperișului și care sunt așezate paralel la baza clădirii între capriori;
• în rafturile tipului agățat există rafturi care lucrează în tensiune de-a lungul verticalei și au un nume - vârf;
• pentru rezistența la forțele de distanțare sunt instalate.

Acestea sunt elementele de bază ale raftului, dar componentele suplimentare sunt folosite pentru structurile complexe ale sistemelor de rafturi. Pentru montarea de acoperiș pe acoperiș cu propriile mâini, trebuie să pregătiți materiale și unelte:

• materiale de impermeabilizare;
• căpriori;
• bord;
• elemente de fixare;
• ciocan și topor;
• unelte pentru unghii;
• burghiu electric cu un set de burghie;
• drujba;
• nivel și creion.

Când totul este gata, este timpul să începeți construcția acoperișului și, prin urmare, să instalați căpriorii în casă.

instalare

Etapa 1. De la panouri pentru a face un șablon proiectat truss truss. Ridicați două plăci la tavan și conectați marginile la un capăt între ele cu unghii. Se dizolvă plăcile în lateral și se instalează muchii libere pe grinda de sprijin pusă. Pentru a fixa unghiul format între panouri, unghiul bară transversală.

Coborâți șablonul de pe plăci pe fasciculul de susținere și cu un creion marcați unghiul de tăiere al cavității pentru fixarea durabilă. Această metodă vă permite să alegeți rapid și ușor unghiul drept de tăiere și instalare a grădinilor.

Fiți atenți! În această etapă a lucrării nu se poate grăbi. Cu cât este mai bine realizat șablonul, cu atât este mai fiabilă și mai puternică întreaga structură.

Etapa 2. Puneți șablonul pe pământ și începeți să creați grătare. Șablonul trebuie să fie bine legat astfel încât să nu perturbe unghiul de conectare a picioarelor de curbură. Când prima ramă (fermă) este gata, ea este ridicată pe clădire și pusă pe pământ.

Etapa 3. Pe grinzi și pe mauerlat marcați locul tăierii. Ferăstrăul cu lanț face o tăietură pentru o instalare corespunzătoare. Mergeți la asamblarea următoarei structuri de chenar.

Etapa 4. Primele două ferme prefabricate ale sistemului de ferme ar trebui instalate pe mauerlat de-a lungul marginilor casei. Pentru a determina nivelul necesar între ele, trageți cablul.

Обратите внимание! Установленные по краю мауэрлата стропила закрепляются подпорками с обеих сторон. instalare ферм должен быть строго перпендикулярным основанию перекрытия.

Etapa 5. Nivelul este setat, toate dispozitivele de fixare sunt verificate cu atenție și este timpul să începeți asamblarea raftului rămas. Numărul de ferme este determinat pe baza lungimii totale a sistemului și a pasului dintre ferme de nu mai mult de 0,8 m. Este mai ușor de asamblat structura pe grinzi.

Fiți atenți! Pentru a evita deplasarea rafturilor, cel mai bine este să înscrieți două panouri între ele.

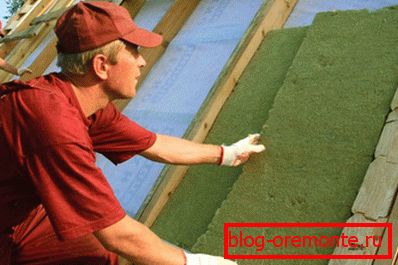

Etapa nr. 6. A sosit momentul de instalare și montare a suporturilor și a benzilor transversale. În plus, este de dorit să se rezolve problemele cu impermeabilizarea, bariera de vapori și izolarea termică a întregului sistem de acoperiș. Pentru instalarea materialului de acoperiș se instalează o cutie. Frecvența de montare a panourilor depinde de materialul de acoperiș selectat.

Tipul acoperișului depinde de ce unghi de panta a acoperișului este ales. Pentru un acoperiș plat, unghiul de înclinare nu depășește 10%, iar pentru o structură înclinată, unghiul de înclinare este întotdeauna mai mare de 10%. Acoperișurile înclinate vin în diferite modele:

1. Bazat pe două laturi ale unei clădiri de niveluri diferite, acoperișurile sunt numite înclinate.
2. Bazându-se pe laturile aceluiași nivel de construcție se numesc gable.
3. Acoperișurile cu patru nivele se disting prin pante triunghiulare. Când rampa nu ajunge la streașină, acoperișul este numit o jumătate de articulație.
4. Concentrându-se într-un punct, vârfurile celor patru pante triunghiulare formează un acoperiș înclinat.
5. Sistemul de mansardă este denumit, de asemenea, un patrat rupt, care este diferit în sensul că constă din rampe dreptunghiulare conectate la un unghi obtuz.

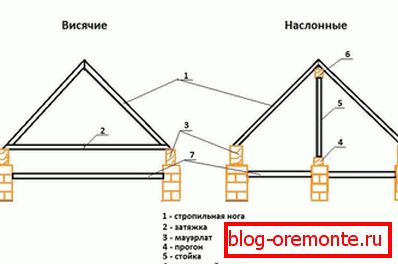

Clapeta suspendată și înclinată este utilizată pentru asamblarea sistemelor de prindere. Este timpul să vorbiți despre sisteme care constau în graifă agățată sau scrisă.

agățat

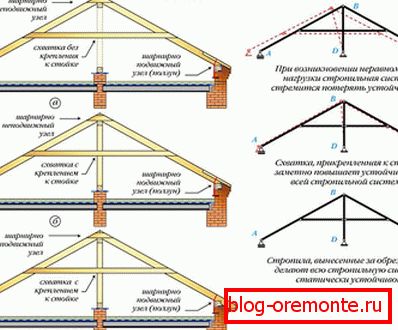

Pentru a decide cum să instalați grafturi, trebuie să știți ce tip va fi folosit la crearea sistemului de bare. Alegerea metodelor de montare și a tipului de grinzi este influențată de numeroși factori - acoperișul aplicat, unghiul de înclinare al pantelor acoperișului, încărcăturile așteptate la rafalele de vânt și zăpadă.

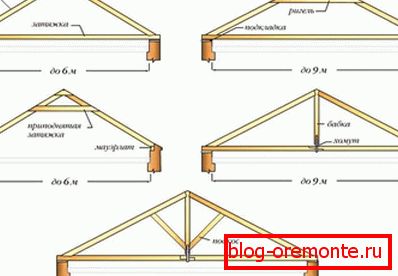

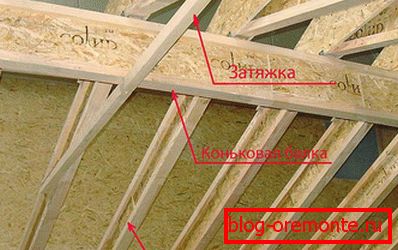

Hanging agățat отличаются тем, что упираются они только на мауэрлат и при их монтаже не используются промежуточные подпорки. Такая система стропил создает сильные распирающие усилия горизонтального типа, действующие на стены здания. Чтобы снизить эти усилия, устанавливаются затяжки, одновременно выполняющие роль крепежных деталей для стропильных ног.

Puteți avea puști lângă placa de putere sau deasupra. Cu o instalare ridicată, aveți nevoie de o rampă de legătură mai puternică și de bufeuri.

Обратите внимание! instalare висячих стропил возможен только тогда, когда пролет кровли не больше 12 метров.

Naslonnye

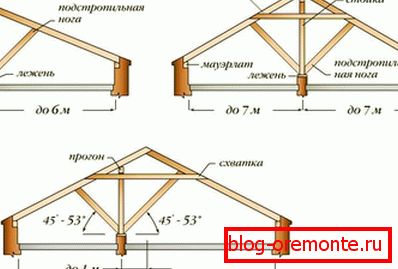

Если во время строительства дома было предусмотрено возведение внутренней несущей стены, крышу дома делают из наслонных стропил. instalare наслонных стропил ничем не отличается от установки каркасной системы.

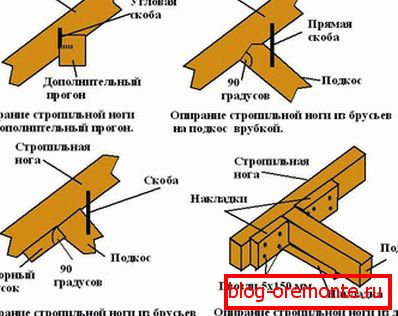

Capetele de fixare pot fi realizate în moduri diferite și depind de materialul utilizat pentru construirea pereților clădirii. Pe scheletul din lemn al pomului se face legătura dintre grinzi și coroana superioară. Pentru clădirea cu cadru a fost montată cu bandă de sus. Pentru o clădire de piatră, rafturile sunt atașate la bara de susținere.

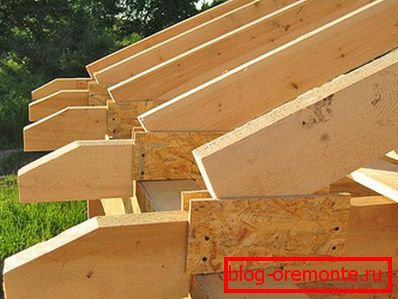

Pentru a împiedica pătrunderea unor secțiuni mici ale picioarelor de fermă, șuruburile, șuruburile și corzile sunt instalate folosind designul grilei. Pentru fabricarea de pufuri pe picior coji de lemn este folosit numai de bună calitate. Pentru deschideri mari pentru fabricarea de șape, folosiți 2 până la 3 jgheaburi de o lungime de 650 cm. Ele sunt aliniate într-un plan și se fixează împreună cu ele pe lungime.

Pentru fabricarea rafturilor și a corzilor cu ajutorul bustenilor tăiați cu prefabricate împingând capetele și marcajul modelului plăcilor metalice. După ce am făcut o marcare preliminară, am văzut locul pentru tăierea coroanelor în placa electrică.

Atunci când se construiește partea superioară a structurii și pereților, se folosesc grinzi de tip compozit cu dibluri lamelare. Faceți grinzi de tip compozit de bare, fixați-le cu bolți de lemn de-a lungul întregii lungimi.

Acum cunoașteți proiectarea sistemelor de acoperiș și cum să instalați diferite tipuri de rafturi pe acoperișul clădirilor. Pentru a completa informațiile obținute din articol cu ​​un exemplu clar, vă recomandăm să vizionați un videoclip despre instalarea raftului.

Dacă ați instalat deja rafturile și aveți propriile dvs. secrete de instalare, împărtășiți-le cu noi și cititorii noștri, lăsând un comentariu despre articol.
