Dispozitivul sistemului de drenaj intern - calcule și
Pentru o mare parte a teritoriului Rusiei, precipitațiile abundente sunt caracteristice: în timpul iernii, zăpadă prelungită, iar vara, precipitații prelungite. Astfel de condiții meteorologice sunt considerate nefavorabile, pentru că deseori părăsesc acoperișul și se scurge. Pentru a face față volumului mare de topitură și a apei de ploaie care se acumulează pe suprafața acoperișului, este instalat un sistem de canalizare care este responsabil pentru colectarea și transportul fluidelor în canalul de canalizare. Pentru un acoperiș plat și necorespunzător, este adecvată o scurgere interioară, dispozitivul despre care vom examina în detaliu în acest articol.
dispozitiv

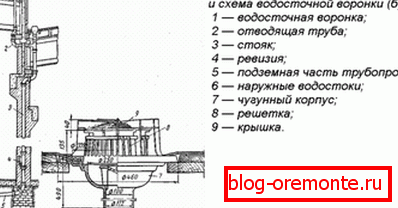

Izolarea internă - un sistem care colectează și înlătură dezghet și ploaie de pe suprafața acoperișului prin conductele de scurgere din "duș". Acest design este echipat atunci când casa are un acoperiș plat sau vărsat. Sistemul de drenare de tip intern constă din următoarele elemente:

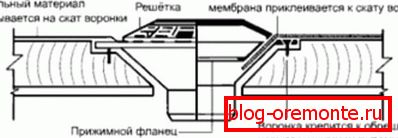

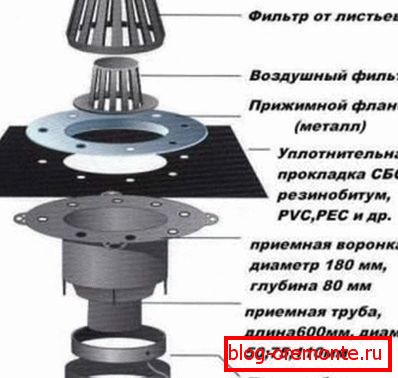

- Pâlnii de admisie a apei. Acest termen se referă la dispozitivele care efectuează colectarea primară de lichid care se acumulează pe suprafața acoperișului. Materialul și prețul acestui element sunt semnificativ diferite: există modele ieftine de plastic sau oțel inoxidabil și exclusiv de cupru. În cazul în care acoperișul are o suprafață plană cu o panta ușoară, în conformitate cu cerințele SNiP, pe acesta este instalată o pâlnie plană de drenaj intern, pe o suprafață plană - un capac de clopot. Cantitatea și diametrul acestui element determină calculul, luând în considerare zona pantei și cantitatea de precipitații. Magazinele specializate vând o pâlnie cu încălzire, filtre de protecție și stabilizatori de flux, însă prețul acestor modele este mult mai mare.
- Conducte de evacuare. Așa-numitele canale de conectare a țevilor și șanțuri de drenaj. Instalarea acestor elemente se realizează cu o panta ușoară, astfel încât sistemul să funcționeze prin gravitate. Diametrul țevii de evacuare depinde de dimensiunea pâlniei, de cantitatea de precipitații care determină calculul și de cerințele SNiP. Instalarea se face în interiorul clădirii, prin urmare elementele sunt unite prin sudură fără elementele de compensare.
- riser jgheabului. Un suport este o secțiune a unui canal de evacuare, amplasat vertical în interiorul unei clădiri, prin care zăpada topită sau apa de ploaie intră în canalul de furtună. Conform normelor SNiP, diametrul șinei trebuie să corespundă diametrului țevii de evacuare și pâlniei, deoarece cauza principală a scurgerilor este etanșarea insuficientă a îmbinărilor de legătură dintre aceste elemente. Sistemul de drenare a acoperișului funcționează eficient în condițiile unei etanșe complet.
- Organe de asamblare. Instalarea scurgerilor de acest tip se efectuează în interiorul clădirii, sistemul fiind instalat cu ajutorul unor brațe și elemente de fixare. Conform cerințelor SNiP, materialul elementelor de fixare și țevilor trebuie să se potrivească.
- Audit. Sistemul de drenaj conform normelor SNiP include deschideri de revizie prin care efectuează inspecția de rutină și curățarea țevilor.
Fiți atenți! Pentru lucrările de drenare interioară de înaltă calitate, desfaceți un acoperiș plat, acesta este numele procesului de creare a pantei minime necesare pentru scurgerea apei în pâlnie. Instalarea se face astfel încât să fie amplasată sub nivelul acoperișului.
specie
Diferența caracteristică dintre drenajul intern și extern este locul de instalare, deoarece instalarea este efectuată în interiorul structurii. Pe de o parte, acest design oferă câteva avantaje, pe de altă parte, este asociat cu dificultăți, deoarece fiecare nod trebuie să fie etanșat bine pentru a preveni scurgerile. Numărul și diametrul elementelor determină calculul bazat pe determinarea suprafeței acoperișului și a cantității de precipitații. Sistemul de drenaj intern este de două tipuri:
- Gravity. Tipul de scurgere gravitațională este cea mai simplă opțiune, calculul și instalarea acestuia fiind realizate fără dificultăți. Proiectarea include următoarele elemente: canale, conducte de evacuare, șanțuri. Sistemul de gravitație este ineficient, nu va face față influxului de apă pe care acoperișul suferă în timpul ploilor grele, dacă diametrul sau numărul de elemente nu corespund parametrilor arătați prin calcul. Avantajul acestei soluții este prețul scăzut.

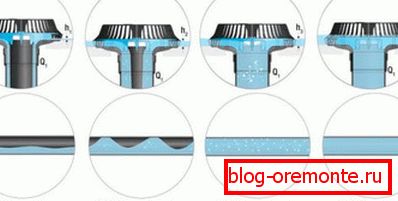

- Sifon. Scurgeți, lucrați pe principiul sifonului, diferă de performanța mai mare a gravitației. Sistemul de drenaj Sifon este complet umplut cu sedimente, astfel încât în acesta din pâlnia de admisie a apei și înainte de a intra în coloana de apă menajeră se formează. Dacă nivelul lichidului din sosire scade, atunci în pâlnie se creează o zonă de vid, suflând umezeala de pe suprafața acoperișului. Costul de instalare a acestui tip de scurgere este mai mare datorită costului unor canale speciale cu stabilizatori de flux. Pentru a lucra eficient, trebuie să efectuați calculul, precum și să ridicați materialul de calitate. Avantajul acestui design este acela că, odată cu mișcarea rapidă a apei, fiecare nod al drenului este auto-curățat, indiferent de materialul folosit.
Prețul elementelor scurgerii interne depinde de mulți factori: valoarea are materialul, diametrul și faima producătorului. Cele mai ieftine modele sunt fabricate din oțel inoxidabil. Plasticul este un pic mai scump, dar SNiP nu permite utilizarea pieselor din plastic, dacă instalarea se face pe clădiri înalte sau în apartamente. Componentele din cupru, fontă și aluminiu sunt de asemenea produse, dar ele sunt mai puțin populare. Materialul de înaltă calitate, care este rezistent la coroziune, va prelungi durata de viață a scurgerii.
Ratele de instalare
Chiar dacă calculul a fost efectuat corect și când a fost instalat un material de calitate care îndeplinește cerințele SNiP, sistemul de drenaj al apei poate să nu funcționeze corect dacă îl instalați fără a respecta reguli simple:
- Pâlnia de admisie a apei este fixată uniform pe toată suprafața pantei. Dacă acoperișul este mic, instalați cel puțin 2 canale, pentru fiecare încă 20 de metri pătrați. m adăugați un element de captare a apei, conform cerințelor SNiP.
- Canalele, în conformitate cu normele SNiP, nu pot fi instalate mai aproape de 1 m față de pereții clădirii. Distanța maximă admisă între două canale conectate la aceeași rampă nu trebuie să depășească 20 m.
- Dacă materialul de scurgere este metalic, conductele și chiuvetele sunt încălzite electric. Această măsură elimină problema înghețării și distrugerii țevilor în timpul iernii, când temperatura din Rusia este scăzută.
- În cazul în care acoperișul este pe mai multe niveluri, iar diferența de înălțime dintre niveluri depășește 4 m, se calculează și se instalează ramificațiile individuale de drenaj, care nu sunt interconectate, deoarece această diferență reduce eficiența îndepărtării precipitațiilor.
- Codurile de construcție prevăd instalarea canalelor de colectare a furtunurilor, începând sub conductele de scurgere și terminând în zonele desemnate. Pentru case particulare este permisă scurgerea apei de drenare în pământ sau colectarea acesteia într-un container special.
dispozitiv внутреннего водостока требует соблюдения строжайшей герметичности, так как просачивание жидкости в соединительные швы приводит к протечкам внутри жилых помещений, приводящих отделку в негодность. Монтируя водосток такого типа, не забывайте, что обслуживать его гораздо сложнее.
