Dublu acoperiș cu un dispozitiv de montare și instalare de

La prima vedere, funcțiile acoperișului sunt evidente - este o protecție împotriva precipitațiilor, a vântului, a frigului. Cu toate acestea, este și o oportunitate de a spori spațiul util de locuit din cauza spațiului de la mansardă. Chiar și în casa ta, metri pătrați nu sunt niciodată de prisos, deci nu ar trebui să neglijați fără îndoială posibilitatea de a dota o cameră completă sau un dormitor suplimentar fără a pune în pericol bugetul familiei.

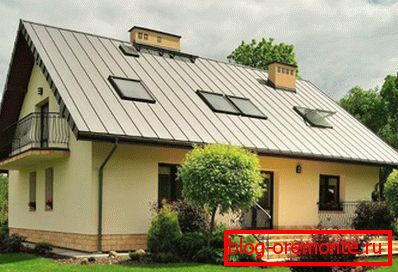

Mansard roof roof a fost cunoscut de foarte mult timp, la început premisele de sub el au fost folosite numai pentru servitori, pentru depozitarea lucrurilor. Desigur, condițiile de viață pe care o astfel de construcție nu le poate numi confortabile - fără încălzire, fără ferestre, cu un tavan înclinat. Cu toate acestea, arhitecții au început să caute modalități de a folosi acest spațiu rațional. Și, desigur, acestea au fost găsite, pentru că acum acoperiș cu două pante, cu un mansardă în ceea ce privește confortul nu este inferior la alte spații rezidențiale, în special, cu o abordare rezonabilă, puteți oferi o înălțime standard de tavan, ferestre de dimensiuni normale și temperatură confortabilă.

Avantaje și dezavantaje

Acoperișul mansardat, obținut prin combinarea a două pante, ca orice soluție de construcție are argumente pro și contra, despre care proprietarul trebuie să fie cunoscut în prealabil. Avantajele includ:

1. Designul său nu necesită consolidarea fundației, ceea ce simplifică lucrările de construcție și optimizează costurile. Mansarda poate fi echipată chiar și într-o casă complet finisată, pur și simplu prin reconstrucție, izolarea acoperișului.
2. Instalare ușoară. Acest design este ușor de asamblat, chiar și câțiva meșteșugari sau o echipă de doi oameni se pot descurca.
3. Raționalității. Utilizarea eficientă a spațiului sub acoperiș, care poate fi echipat ca un birou, o grădină de iarnă. Acoperișul arboricular cu spațiu de podea neîncălzit este potrivit pentru depozitarea sezonieră.
4. Disponibilitate. Toate materialele folosite sunt ieftine și disponibile în comerț.
5. Cost redus. Un metru pătrat de spațiu de locuit atunci când instalați un acoperiș de mansardă cu mâinile proprii vă va costa mult mai puțin decât construirea unei extensii sau a unui etaj al doilea.

Mai jos sunt prezentate, dacă se poate spune, deficiențele unui acoperiș dublu cu o mansardă, care ar fi mai bine să-i numim trăsăturile:

• Pentru aranjarea unei încăperi spațioase cu mâinile proprii, este nevoie de un acoperiș cu înclinare suficient de mare, cu o construcție mai complicată din punct de vedere tehnic.
• Creșterea clonei pantelor acoperișului mărește consumul de materiale, prin urmare, costurile de construcție, chiar dacă lucrați cu mâinile lor.
• Proiectul presupune posibilitatea pierderilor de căldură în timpul perioadei de încălzire.
• Creșterea înaltă a acoperișului și a acoperișurilor în condiții de temperatură ridicată.

Tipuri de construcții

Deși construcția unui acoperiș dublu cu o mansardă este considerată tradițională, are multe versiuni diferite:

1. Pantă dublă clasică. Reprezintă un triunghi format din picioarele grinzilor și grinzile de podea. Cea mai ușoară opțiune, care necesită o cantitate minimă de materiale și abilități de construire de la cei care vor construi cu mâinile lor. Proiectarea sistemului de bare este îmbunătățită de rafturi care sunt compensate la margini, precum și de strângere ridicată. Dezavantajul acestei opțiuni este numai faptul că unghiul de înclinare al versanților de 40-45 de grade nu permite o înălțime confortabilă a plafoanelor, iar pierderea spațiului liber la capetele picioarelor de rafturi este destul de mare.
2. Dvukhskatnaya cu pante asimetrice. Dacă acoperișul clasic dublu este un triunghi isoscel, asimetria are o geometrie puțin diferită. Calul ei poate fi deplasat, pantele pot fi înclinate diferit, de diferite lungimi. Sistemul de ferme pentru astfel de structuri este mult mai complex, care "fură" chiar și suprafețe de metri pătrați. Deși acoperișurile asimetrice în două culori arată foarte impresionant și elegant, utilizarea lor practică în organizarea unei camere de mansardă cu propriile mâini este extrem de mică.
3. Cu pante rupte. Cea mai rațională cale de a construi un pod. Dacă îl comparăm cu figurile geometrice, atunci un astfel de acoperis nu mai este un triunghi, ci un pentagon clasic, care este format din pante cu un unghi de înclinare modificat. În partea superioară, panta acoperișului va fi de numai 10-20 de grade, iar în cele mai joase 40-45 de grade. Construcția sistemului de ferme este întărită de transom, rafturi și, în cazuri excepționale, de hack-uri. O astfel de schimbare a unghiului de înclinație permite utilizarea cea mai eficientă a spațiului sub acoperiș pentru amenajarea unui spațiu de locuit complet. Mâinile pot fi echipate numai cu ajutorul a 1-2 lucrători.



4. Poluvalmovaya. Un astfel de acoperiș este o tranziție între panta dublă și șold, cu o formă trapezoidală. Datorită elementelor teșite, aceasta beneficiază de o protecție suplimentară împotriva vântului înfricoșător, a ploii înclinate. Exteriorul casei cu acoperiș cu jumătate de balamale este foarte atractiv și, de asemenea, nu fără așa-numita "evidențiere".



Unitatea de sânge Gable cu mansardă

Cel mai important în dispozitivul mansardă este sistemul de bare, care, ca un schelet, ca un schelet, suportă greutatea acoperișului, îi dă forma necesară și servește drept bază pentru podele. Prin urmare, trebuie să fie puternic, capabil să reziste la sarcini grele. Pentru a nu avea îndoieli cu privire la fiabilitatea acesteia, este mai bine să o faceți singur sau cu ajutorul unui calculator pentru a efectua un calcul tehnic pentru calcularea sarcinilor temporare și permanente la care va fi supus. Fiecare sistem de truse constă din următoarele elemente:

• Mauerlat. Baza pentru acoperiș, care este montată la nivelul perimetrului superior al pereților lagărului. De obicei este folosit ca lemn, a cărui secțiune transversală depinde de masa acoperișului. Atașați-l la știfturi metalice sau la armături, pre-impermeabile cu material de acoperiș.
• Căpriori. Placile cu dimensiunile de 50x150 mm sau 100x150 mm, montate sub un unghi, partea superioară converg în creastă, iar partea inferioară se sprijină pe mauerlat. Picioarele picioarelor - elementul principal de susținere al sistemului, dau o formă triunghiulară acoperișului, formând panta sa. Distanța dintre ele este cuprinsă între 60 și 120 cm.
• Seahorse. Colțul superior al acoperișului triunghiular, format la punctul de întâlnire al două picioare de trotuar.
• Crossbars, extensii. Elemente de armare orizontale instalate între grinzi pentru a stinge încărcătura de spargere. Cu cât este mai mare acest element, cu atât este mai groasă faza pentru care este selectat.
• Rack, bunica. Suporturile verticale, situate sub centrul grinzii sau sub creasta, acoperișul se sprijină pe ele. Ei transferă încărcătura de pe creastă către pereții interiori ai lagărului.
• Brace. Piciorușele inferioare, elemente de susținere unghiulare, care distrug încărcătura de la grinzi la peretele portant.
• Intinzând De fapt, aceeași placă de putere, situată numai pe partea superioară a plăcii de încărcare interioară, este de asemenea realizată din bara pătratică.
• Real. Bara orizontală, care absorb sarcina de rupere între suporturile verticale ale acoperișurilor mari.
• Șipci. Baza pe care a fost realizată ulterior acoperirea acoperisului. Cel mai adesea pentru utilizarea ei, placaj netivit sau placaj rezistent la umiditate. Acoperișul Dvukhskatnaya este echipat cu o cutie solidă sau cu zăbrele, în funcție de materialul acoperișului.

Pasii de instalare

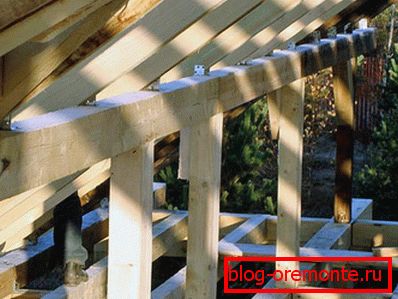

Dacă doriți să limitați costurile de construcție, cea mai bună opțiune pentru dvs. este un acoperiș gable cu un mansardă rezidențială. Poți să-l construiești cu propriile tale mâini în câteva săptămâni, iar o mică echipă profesionistă se poate descurca într-o chestiune de zile. Construcția ar trebui să înceapă cu instalarea grinzilor inferioare, fără care puteți face numai dacă există un tavan din lemn. Următorul pas este de a instala rafturile, ele sunt fixate cu paranteze sau vârfuri și sprijinite cu bretele temporare pentru o mai mare stabilitate, deoarece vor deveni "scheletul" mansardei. În continuare începe instalarea plăcii de alimentare, pe care sunt atașate picioarele de curbură. Ca rafturi, puteți folosi doar panouri drepte, fără noduri.

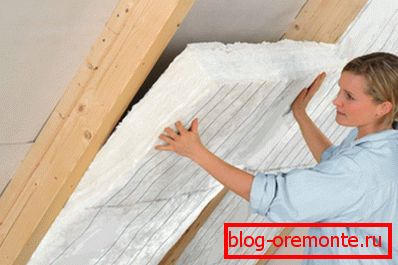

Mai întâi de toate, ele fixează picioarele de grădină la gable și apoi pe întreaga lungime a pereților cu o treaptă de 60-120 cm, în funcție de lățimea izolației și greutatea materialului de acoperire. Partea finală a lucrării ar trebui să fie instalarea de impermeabilizare, bariera de vapori, cutii, kontrreshetki. În cazul în care acoperișul cu două pante, cu mansardă, va fi folosit ca o locuință, acesta trebuie încălzit cu ajutorul vatei minerale bazaltice, ecowool sau plastic spumant. În final, zidurile și consolele sunt acoperite cu orice cherestea, iar suprafața acoperișului este acoperită cu vopsele de metal, ondulin sau euroslat. Deci, după ce ați cheltuit un minim de fonduri, veți putea crește cu o jumătate de ori spațiul de locuit al casei dvs., făcându-l confortabil și atractiv!
