Duplex acoperiș rupt face-te - dispozitiv și de instalare

Fiecare proprietar rezonabil dorește să-și doteze propria locuință confortabilă și confortabilă, dar în același timp să renunțe rațional la bugetul familiei. Pentru a face acest lucru, trebuie să luați în considerare cu atenție alegerea fiecărei soluții de construcție, evaluând eficacitatea, comparativ cu alternativele. Din ce în ce mai mult, în timpul construcției caselor din clasa economică, dezvoltatorii folosesc un acoperiș înclinat înclinat, care servește ca o protecție excelentă împotriva intemperiilor, se descurcă perfect cu încărcătura mărită când zăpada cade și face posibilă amenajarea unei încăperi mansardate spațioase, potrivite pentru a trăi.

Avantajele designului

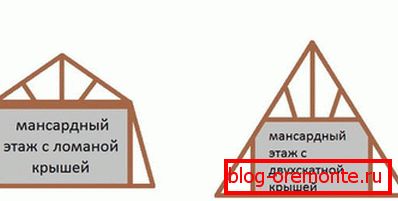

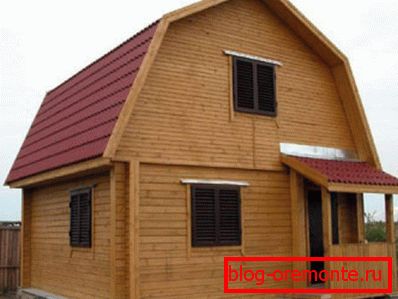

Acoperiș rupt dublu в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

Cel mai adesea, se utilizează un acoperiș rupt înclinat dacă este necesar să se utilizeze mansarda ca spațiu de locuit. La urma urmei, geometria pantelor vă permite să eliminați eficient suprafața disponibilă, echipați-vă cu un tavan orizontal ridicat, un pod ventilat și compartimente laterale pentru depozitarea sezonieră.

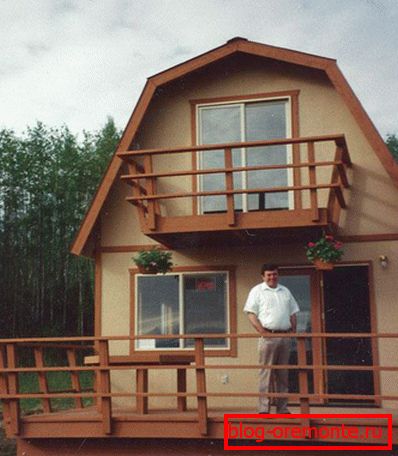

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, rupt acoperișul mansardei будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

Etape de construcție

Elaborarea proiectului, calculele necesare

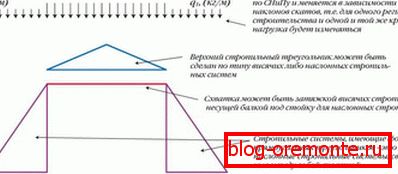

Deoarece acoperișul defectuos este considerat a fi destul de complex, calculele tehnice sunt folosite pentru construcție, care pot fi realizate manual sau folosind un program special de calculator. Calculul include determinarea următorilor parametri:

• Încărcare constantă Se determină prin însumarea masei tuturor materialelor care alcătuiesc placa de acoperiș, a sistemului de prindere, a mansardei. Pur și simplu pune, este greutatea proprie.
• Sarcina temporară Această cifră variază în funcție de zona în care se va efectua construcția. Depinde de grosimea stratului de zăpadă care se încadrează, ia în considerare încărcăturile vântului.
• Încărcătura totală Se calculează prin adăugarea valorilor încărcării permanente și temporare. Sunt construite desene care reflectă toate tipurile de sarcini care acționează pe acoperiș.

Sisteme de structuri de construcție

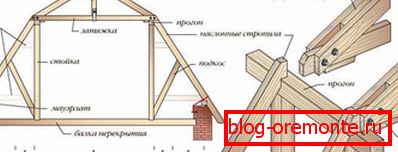

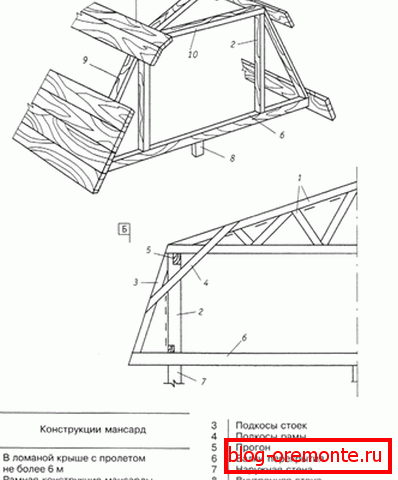

Sistemul de acoperiș al unui acoperiș spart este destul de complicat la prima vedere. Se pare că ansamblul poate fi realizat numai de o echipă profesionistă, dar această sarcină poate fi rezolvată de trei persoane cu abilități fundamentale de prelucrare a lemnului. Avantajul fără îndoială este că nu necesită echipamente sofisticate sau unelte speciale. Sistemul de căpriori pentru aranjarea unui acoperiș mansardat pentagonal este de tip combinat, combină unele dintre elementele de pe pantă, iar unele din elementele agățate. Un acoperiș spart, sau mai degrabă sistemul său de acoperiș, constă în:

1. Struguri de sus nashlonnogo de tip. Ele sunt realizate din plăci netede, durabile, la un unghi mic convergând pentru a forma o creastă. Creasta nu este folosită, deoarece aceste capriori se bazează pe suport. Experimentați sarcina pe deformare, pe spargere.
2. Grinda orizontala. Umflături care leagă căpriorii de sus sub picioare. Ele sunt, de asemenea, realizate din plăci cu grosimea de 50-100 mm, sunt de asemenea utilizate ca un cadru pentru plafonul mansardei. Sarcina principală este de a stinge încărcătura de împrăștiere de la grinzi.
3. Bunica. Suspendarea lemnului, care leagă creasta acoperișului cu șurubul, împiedicând înșurubarea șurubului, dacă are o lungime suficient de mare.
4. Rack-uri. Suporturi verticale, pe care se atarna plafonul superior. Realizat din grinzi pătrate sau dreptunghiulare. De asemenea, scurgerile formează un cadru, având o căptușeală pe care pereții mansarda îl primesc.
5. Grebla de agățare inferioară. Realizate pe un model de placi de 50x150 mm sau 100x150 mm, se aseaza in partea de sus cu un bolt, iar partea de jos - fata de mauerlat. Experimentați o sarcină numai pe deformare, care este minimizată de armături. Strângeți ca un berbec, nu greu.
6. Struturile. Suporturi de colț care reduc deformarea fermelor suspendate. O parte se odihnesc impotriva rafturii, iar cealalta in rafturi.
7. Mauerlat. Grosime, durabilă, executând rolul fundației pentru acoperiș, împiedicând înclinarea versanților de vânt. Grinzile suspendate sunt susținute în el. Mauerlat este fixat de-a lungul a două pereți portanți opuși, pe bolțuri cu un fascicul de beton. De asemenea distribuie uniform greutatea acoperișului pe suprafața partiției.
8. Grinzi de podea. Grinzile orizontale pe care se sprijină standurile și pe care se instalează podeaua mansardă.

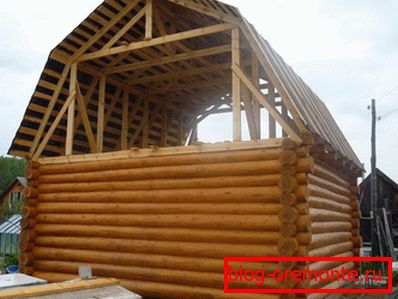

În ciuda complexității aparente, un astfel de sistem de truss este destul de ușor de asamblat cu propriile mâini, deoarece fermele sunt asamblate pe teren, structuri gata făcute, care trebuie doar să fie fixate până la vârf.

Materiale utilizate, instrumente necesare

Toate materialele de care aveți nevoie în construcția unui acoperiș rupt, faceți-vă singur sunt suficient de accesibile. Cu toate acestea, acestea necesită un număr relativ mare, astfel încât acest acoperiș este considerat mai scump decât, de exemplu, o simplă pantă dublă. Aceasta necesită:

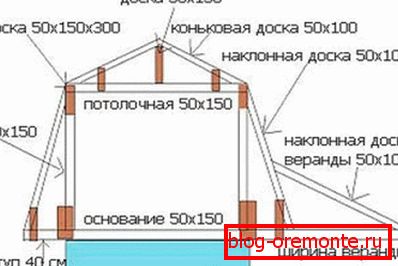

• Cherestea solida pentru productia de rafturi, grinzi de podea, bare de tractare, grinzi, mauerlat. Secțiunea transversală a lemnului este determinată prin calcularea încărcării, cel mai adesea cherestea de 100x100 mm sau 150x150 mm.
• Placa de debitare 50x150 mm sau 100x150 mm pentru grinzi, stâlpi. Puteți folosi numai materiale de primă clasă, netede, fără noduri, chips-uri.
• Cherestea netivita pentru cutii.
• Material pentru gabarite. Aceasta poate fi căptușeală, blocaj sau siding.
• Izolatii termoizolante pentru balcoane. De cele mai multe ori pentru această utilizare, vată minerală pe bază de bazalt grosime de 150 mm.
• Filtru pentru bariera de vapori, membrana impermeabila necesara pentru a forma o placinta de acoperis.
• Materiale pentru acoperiș, în care puteți utiliza acoperișuri metalice, ondulin, shinglas, ardezie.
• Organe de asamblare.

Deși se crede că nu este necesară o unealtă specială pentru instalarea unui astfel de acoperiș, totul este bine dacă aveți un șurub de prelucrare a lemnului de înaltă calitate, mașina de șlefuit, forajul. Ele vor face fluxul de lucru mai rapid, mai ușor. Și proprietarii de planoare electrice pot salva cu ea: cumpăra cherestea neclar tăiate, prelucrarea lor independent. Deoarece acoperișul este în mare parte confecționat din lemn și este expus la umezeală, este imperativ ca toate părțile să fie tratate cu o compoziție antiseptică.

Izolația și iluminatul

Deoarece se presupune că se folosește camera de la mansardă ca un acoperiș rezidențial rezemat trebuie izolat. Este necesar să se izoleze nu numai colțurile, ci și pantele directe. Izolarea termică a patinoarului vă oferă un serviciu dublu: nu numai că va împiedica căldura să iasă în timpul sezonului rece, dar vă va împiedica să vă supraîncălziți de pe acoperiș în friptură. Geamurile sunt cel mai adesea izolate cu vată minerală în afara sau în interiorul camerei, în timp ce pentru patine este de obicei folosită cea mai frecventă spumă. Izolația realizată calitativ va salva proprietarii o mulțime de bani pe care ar cheltui pentru încălzire.

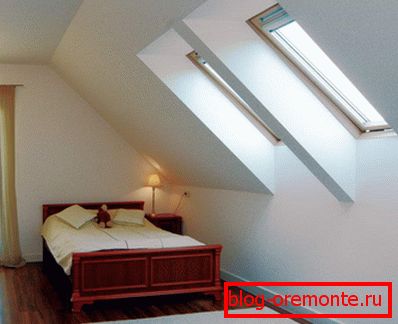

Camera în care nu există iluminare naturală nu ar trebui să fie folosită pentru a trăi. Prin urmare, este necesar să se prevadă instalarea de ferestre, care pot fi amplasate fie pe peretele gabionului, fie pe panta acoperișului.

În cazul în care alegerea a căzut pe ferestrele de dormit, acestea ar trebui să fie speciale, realizate în funcție de locația lor de instalare: cadrul lor ar trebui să fie consolidat, hidroizolații suplimentare, mecanisme speciale de deschidere, un film care protejează împotriva murdăriei și a prafului. Suprafața ferestrelor poate dura până la 1/8 din suprafața totală a acoperișului. Costul lor este destul de mare, astfel încât, dacă nu este posibilă o astfel de investiție semnificativă, este mai bine să se oprească pe echipamentul de mărime obișnuită de dimensiuni mari pe ambele gabioane cu propriile mâini.

Suprafața dublă înclinată atunci când utilizați materiale de construcție de înaltă calitate, cu respectarea tehnologiei de montare, vă va servi timp de câteva decenii, deci nu veți regreta această investiție!
