Gable acoperiți-vă singur
Construirea unei case particulare este o afacere pe termen lung, dar este de dorit pentru majoritatea oamenilor. Este important să nu grăbiți și să planificați în mod corespunzător nu numai interiorul, ci și să aveți grijă de atractivitatea externă a locuințelor viitoare. În acest articol vom descrie cum să realizăm în mod corespunzător un acoperiș gable și să prezentăm instrucțiuni pas cu pas pentru construcția sa.
Având o construcție simplă (constând din scânduri și grinzi, montate fără prea mult efort fizic), acest acoperiș este mai des ales pentru case private decât acoperișul de șold sau mansardă.
desen
Înainte de a face un acoperiș gable, trebuie să vă familiarizați cu toate elementele sale constitutive și să înțelegeți cum interacționează unul cu celălalt.
Acest tip de acoperiș este alcătuit din următoarele componente:
- calul;
- fillies;
- raft;
- culcat;
- podkosы;
- talpa piciorului;
- mawérlat;
- SVEB;
- strângere și cutie.
Acum, despre fiecare element în detaliu.

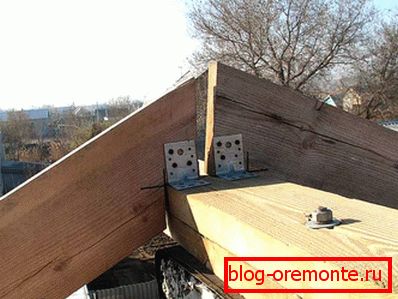

Micul cal - cea mai mare parte orizontală care conectează două pante ale acoperișului. Capetele superioare ale picioarelor de creastă sunt susținute pe placa de creastă.
mânză - o bucată de placă care formează muchia acoperișului și este o continuare a cavității. Sunt necesare fileuri atunci când lungimea piciorușului nu este suficientă pentru a forma o copertă. Sub mare utilizați o placă mai mică decât pentru cavou. Folosirea fileurilor facilitează instalarea designului general, deoarece acestea permit utilizarea unei cornișe mai mici.
stand - un element cadru vertical care transmite încărcătura către tavan și partea de susținere a peretelui de pe creastă. Este confecționat din lemn cu secțiuni diferite (100x100mm și 150x150 mm)
cruciuliță - bară orizontală pe care se sprijină rama. Scopul său principal este de a distribui încărcătura de pe acoperiș prin tavan către pereții caroseriei. Se folosesc în mod obișnuit îndoiri de 100x100 sau 150x150mm.
Podkosы - acestea sunt părțile despicate ale plăcilor, montate la un anumit unghi pentru a transfera încărcătura de la piciorul cavoului spre elementele de susținere ale structurii. În ansamblu, mai multe capete de struturi creează un sistem numit "fermă". Ferma este capabilă să reziste la o încărcătură crescută pe parcursul unei perioade lungi de timp.
Picior de rafturi (rafturi) - bord sau cherestea cu două tipuri de secțiuni: 50x150mm și 100x150mm. Instalarea unui acoperiș arcuit fără acest element nu poate face, deoarece este necesar pentru a forma un contur care are forma unui triunghi în secțiune transversală. Scopul principal al acestui element este de a transfera în mod egal sarcina asupra structurii care rezultă din vremea (grindină, zăpadă, vânt), precum și greutatea acoperișului de pe mauerlat. Pasul de instalare a piciorului de acoperire este selectat în funcție de tipul de acoperiș și variază de la 60 la 120 cm. În consecință, cu cât acoperirea este mai grea, cu atât mai des sunt montate grătarele.

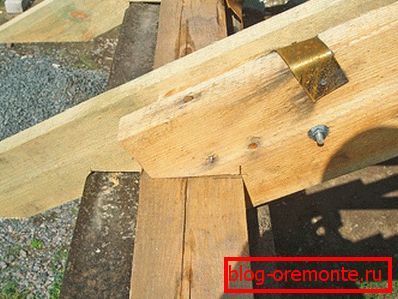

Mawérlat - o bară așezată de-a lungul întregului perimetru al clădirii și fixată pe pereții rulmentului cu ajutorul barelor filetate sau ancorelor încastrate. Acest ham este necesar pentru a transfera încărcătura de pe picioarele rafturilor. Adesea pentru legare folosiți un bușteni de lemn de conifere cu o secțiune pătrată. Dimensiunile Mauerlat sunt standard: de la 100x100mm la 150x150 mm.
SVEB – элемент двускатной крыши, предназначен для отведения дождевой воды от строения, сохранения поверхностей от намокания. SVEB по стандартам строительства должен иметь выступ от плоскости стены не менее 40 см.
Toke - o parte integrantă a structurii, formând un triunghi împreună cu picioarele cavității, ceea ce permite creșterea semnificativă a stabilității.
leaț - construirea de scânduri și bare, fixate perpendicular pe picioarele cavității. Contribuie la distribuirea uniformă a greutății acoperișului pe clădire și, de asemenea, protejează raftul de efectele condițiilor meteorologice. În plus, acest element menține întregul cadru al acoperișului într-un sistem coerent. Pentru obreshetki folosiți cherestea netivita, cu coaja pre-dezbrăcată. Sub acoperișul moale al plăcilor de bitum, cutia este realizată din placaj rezistent la umiditate.
Fiți atenți! Toate componentele cadrului sunt realizate exclusiv din lemn de conifere. Fiecare element de cadru este pre-acoperit cu un antiseptic pentru a preveni degradarea, ceea ce asigură o durată lungă de viață a întregii structuri.
Rafturi
Pentru construcția de acoperișuri de acoperiș, se utilizează grinzi suspendate și agățate.
Rafturile Rafter - este un design cu un fascicul de sprijin în mijloc. Grinzile sunt necesare pentru a transfera greutatea peretelui portbagajului de pe creastă. Este echipat exact în mijlocul pereților exteriori.
Обратите внимание! В том случае, если в качестве внутренних несущих элементов используют колонны, висячие и наслонные стропила можно чередовать. Rafturile Rafter опираются на колонны, а между колоннами устанавливаются висячие стропила.

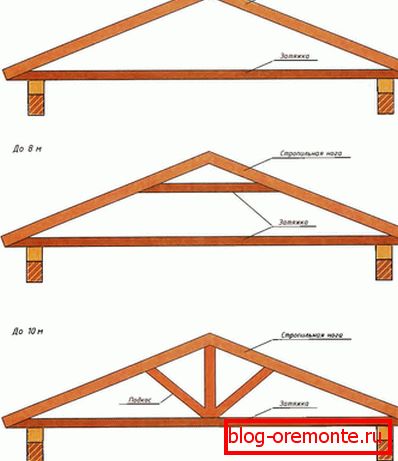

În cazul în care distanța dintre pereți nu este mai mare de 10 m și dacă între ele nu există suport suport care împarte spațiul interior al clădirii la jumătate, se utilizează grinzi agățate:
Hanging agățat se sprijină pe pereții laterali, creând un efect de rupere care afectează în mod negativ structura de susținere a clădirii. Pentru a neutraliza acțiunea de arc, picioarele de creastă sunt îmbinate cu bufe, formând un triunghi (cea mai puternică figură geometrică care nu suferă deformări în diferite direcții de încărcare). În rolul de bufe pot acționa ca grinzi.
Fiți atenți! Strângerea face din partea superioară și inferioară. Suprafața trebuie să se afle la o distanță de cel puțin 500 mm de creastă.
Etape de lucru
Având în vedere proiectarea acoperișului gable, puteți trece la construcția sa imediată.
În prima etapă de instalare ar trebui echipate mauerlat. Există două opțiuni. Dacă pereții clădirii dvs. sunt făcuți din lemn sau bușteni, atunci bara superioară va juca rolul unei legături.
Pentru o casă construită din cărămidă, este necesar să se monteze tijele metalice cu un fir tăiat în perete. Acestea vor fi necesare pentru a fixa placa electrică pe pereții caroseriei. Cu aceste tije de montaj se instalează unul de celălalt la o distanță de 1-1,5 m, în mod special pentru a spori rezistența și durabilitatea structurii. Diametrul tijelor poate fi diferit, însă nu trebuie să fie mai mic de 10 mm. Fixarea se realizează cu ajutorul unor piulițe cu șaibe sau șuruburi. Între impermeabilizarea cărămizilor și zidăriei se face (un strat de material de acoperire).
Fiți atenți! În cazul în care pereții portanți ai casei sunt realizați din beton spumos, atunci pentru a monta placa de alimentare este necesară crearea unei benzi din beton armat (înălțime de la 200 la 300 mm) peste blocuri. Înainte de turnarea betonului, se introduc tije de metal în armătură.
Pentru ca lungimea picioarelor de rafturi să fie aceeași, grinzile Mauerlat situate pe pereții opuși de sprijin trebuie să fie strict paralele una cu cealaltă.

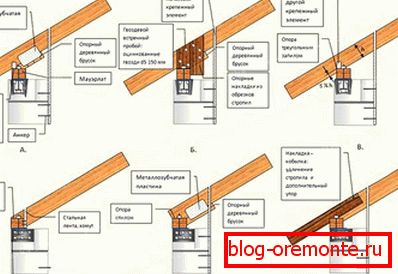

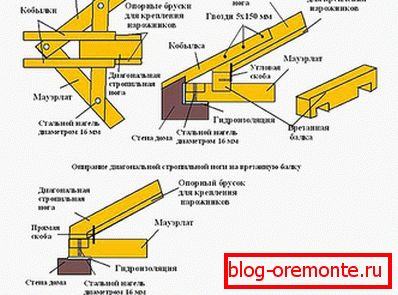

După finalizarea instalării de legare, continuați cu instalarea picioarelor de rafturi. Anterior, este necesar, cu ajutorul unei benzi și a unui creion, să marcheze poziția rafturilor pe mauerlat. Atunci ar trebui să vă pregătiți căpriori. Pentru a face acest lucru, se face o tăietură la capătul inferior al cremalierei pentru a crea o prindere mai bună. Tăierea ar trebui să fie de aproximativ 1/3 din lățimea cavității. Pentru a calcula cu exactitate locația tăieturii și a unghiului, puteți folosi un șablon sau desen pre-pregătit.
Panta acoperișului nu trebuie să fie prea blandă și prea abruptă.
Fiți atenți! Există doi factori principali care determină care părtinire particulară de a alege. Deci, dacă o casă este construită într-o zonă cu vânturi puternice de vânt, atunci panta ar trebui să fie în jur de 15-20 °. Acest lucru va proteja acoperisul de ruperea materialului de acoperis în timpul vremii nefavorabile. Dacă vă decideți să vă așezați într-o zonă cu mult precipitații anuale, faceți o pantă de 35-40 °. Acest lucru va asigura precipitarea rapidă a precipitațiilor de pe acoperiș și va prelungi durata de viață a acoperișului.
Când instalați ferme suspendate, toate fermele sunt asamblate în prealabil. Acestea sunt fixate între ele cu plăcuțe sau șuruburi metalice. După asamblare, se montează mai întâi triunghiurile cu bare de fermă extreme, apoi se instalează toate cele intermediare. Toate grătarele trebuie fixate cu cusături, demontate după lucru. În etapa următoare se atașează fileuri, formând o consolă de acoperiș. Iar dupa instalarea tuturor caprioarelor si chilotilor, cutia este montat, iar pantele masive rezistente sunt montate pe creasta. Sistemul de rafturi este asamblat și pregătit pentru funcționare.
Atunci când se instalează grinzi navale, ansamblul începe cu instalarea patului scufundat pe care se montează suporturile. Apoi, crestăturile montate sunt instalate pe suporturile montate, fixate ferm cu lamele. Și numai după aceea, piciorușul cavității este instalat pe cherestea, lungimea căreia ar trebui să depășească ușor lungimea sa.
După montarea sistemului de bare, rămâne doar să coaseți consola și galoanele și apoi instalați materialul de acoperire. La această instalație, acoperișul gable poate fi considerat complet. Și pentru a vă decide o astfel de etapă crucială și importantă, vă aducem la cunoștință un videoclip care arată întregul flux de lucru descris mai sus.
