Acoperișul este o construcție complexă, multi-componentă, proiectarea, asamblarea și instalarea acestuia fiind un obstacol serios pentru un maestru neexperimentat. Cea mai importantă etapă a construcției acoperișului este considerată dispozitivul cadrului de prindere, care stabilește forma, panta și capacitatea de încărcare a pantei. Grinzile poartă greutatea materialului de acoperiș și a zăpezii, astfel încât acestea trebuie să fie rezistente și durabile. Dar ce să facem dacă lungimea pantei este mult mai mare decât dimensiunea standard a lemnului? În acest articol vom descrie felul în care îmbinarea rafturilor dintre ele este efectuată în mod corespunzător pentru a mări lungimea acestui element.

Aspect și funcție

Picioarele sau rafturile sunt elementele principale ale cadrului de acoperiș al acoperișului, care sunt aranjate în perechi de-a lungul articulației de creastă, formând planuri înclinate ale versanților. În mod obișnuit, acestea sunt realizate dintr-un lemn sănătos, durabil sau metalic. În construcția canelurilor de acoperiș efectuați următoarele funcții:

• Formați forma și unghiul versanților. Este unghiul dintre picioarele friptului și baza acoperișului care definesc geometria recunoscută a acoperișului, facilitând coborârea de pe suprafața apei de decongelare și de ploaie și zăpadă.
• Distribuiți uniform greutatea acoperișului. Luând în considerare încărcătura de zăpadă, placa de acoperire poate cântări până la 300 kg / m2, prin urmare grinzile trebuie să reziste la o greutate considerabilă de-a lungul întregii lungimi, precum și să o distribuie între pereții de susținere.
• Serviți ca bază pentru fixarea materialului de acoperiș. Suprafața de finisare este fixată pe cutie, care este introdusă pe picioarele picioarelor ramei.

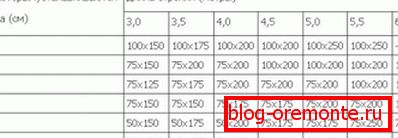

Fiți atenți! Există trei parametri de căpriori, care sunt determinați atunci când se calculează și se creează un proiect de acoperiș: lungimea piciorului cavității, distanța dintre acestea și mărimea secțiunii transversale a acestor elemente. Ele depind în principal de panta pantelor, condițiile climatice și greutatea stratului de finisare.

materiale

Rafturile care distribuie greutatea stratului de impermeabilizare și a izolației termice a acoperișului între pereții caroseriei, pe care sunt sprijiniți pantele, trebuie să aibă o capacitate ridicată de rulare și proprietăți excelente de rezistență. În plus, ele ar trebui să fie ușoare, astfel încât, cu o lungime considerabilă să nu se îndoaie sub propria greutate. Materialele optime pentru fabricarea căpriorilor au în vedere:

1. Copac. Lemnul este un material de construcție ușor și durabil, ușor de manevrat cu mâna cea mai primitivă. Picioarele picioarelor din această bară cu o secțiune de 100x100 mm sau 150x150 mm rezistă până la 500 kg / m2. Datorită faptului că dimensiunea standard a cherestelei nu depășește 6 m, lemnul este utilizat pentru fabricarea de căpriori privați, deoarece, cu o pantă lungă de peste 6 metri, este necesară construirea de plăci. Dezavantajul rafturilor de lemn este considerat o rezistență slabă la dezintegrare, astfel încât acestea sunt tratate cu compuși antiseptici.
2. Metal. Grinzile metalice sunt utilizate în principal în construcții industriale, deoarece clădirile economice, comerciale și industriale, de regulă, au dimensiuni mari. Capacitatea ridicată de rulare a profilului metalic permite utilizarea elementelor dintr-o secțiune mai mică. În plus, metalul are o rezistență ridicată la coroziune.

Maeștrii experimentați observă că, chiar dacă lungimea pantei depășește 6 metri, rafturile pentru cadrul acoperișului pot fi făcute din lemn. Și nu este absolut necesar să cumpărați cherestea costisitoare de lungime nestandardă. În cazul în care acoperișul este mare, se realizează asamblarea grinzilor sau se realizează de către materialele de umplutură.

Metode de extindere

Lungimea piciorului de fermă constă în lungimea pantei și lungimea acoperișului acoperișului, astfel încât acesta poate depăși dimensiunea standard a cherestei, de 6 metri. Pentru a prelungi placile de pe care sunt făcute grinzile, trebuie să conectați două sau trei panouri împreună. Pentru ca piciorul de structură să nu-și piardă proprietățile de rezistență, este necesar să se calculeze corect locul îmbinării și să se fixeze corect folosind una din următoarele metode:

• Colțul articulației. Pentru a crește aceste căpriori prin metoda, capetele lemnului sunt tăiate la un unghi de 90 de grade, conectate între ele, apoi pe ambele părți impun căptușeală din lemn, fixându-le în mai multe locuri cu șuruburi lungi într-un model de tablă de șah. Această metodă este potrivită pentru îmbinarea grinzilor din tablă cu o secțiune de 50x150 mm.
• Conectare "prirub oblic". Dacă grinzile sunt construite din bare pătrate, atunci este mai ușor să le măriți prin metoda "tivului oblic". Această tehnologie constă în faptul că capetele elementelor conectate sunt tăiate la un unghi oblic și apoi sunt conectate printr-un orificiu cu un bolț. Principalul lucru este că diametrul orificiului corespunde sau a fost cu 1 mm mai mic decât dispozitivul de fixare, în caz contrar se va produce o întoarcere în structură care provoacă o solicitare de îndoire.
• Suprapunerea compusului. Pentru a construi rafturi din scânduri de lemn de-a lungul lungimii, este posibilă îmbinarea elementelor individuale cu o suprapunere. Aceasta este o modalitate ușoară de a obține o montare destul de rigidă și durabilă. Suprapunerea dintre plăci ar trebui să fie de cel puțin 1 m, iar fixarea cu unghii este efectuată într-un model de șah.

Este important! O altă metodă fiabilă de a mări lungimea nage-ului este aceea de a face coridoare compuse sau gemene. Trebuie remarcat faptul că elementele compozite sunt mai ieftine decât cele dublate, cu toate acestea, ele sunt semnificativ inferioare în puterea lor.
