Înălțarea acoperișului cu balamale - dispozitiv și desene

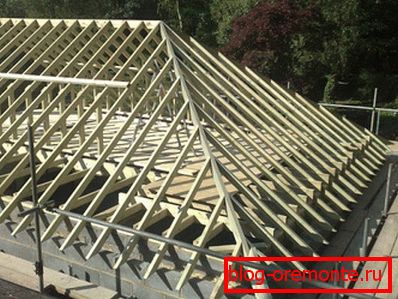

Acoperișul șoldului este, probabil, cel mai popular tip de acoperiș înălțat. Este potrivită pentru suprapunerea caselor particulare de mari și mici zone, băi, chiar arbori. Geometria recunoscută îi conferă un sistem de bare de acoperiș de șold, un set de elemente de susținere care funcționează ca un cadru.

Complexitatea acestui design constă în numărul mare de piese componente și punctele de atașament care necesită abilități și experiențe speciale. Acest articol va răspunde la întrebări despre ce constă, ce materiale sunt folosite pentru construcție, precum și cum să efectuați lucrări de instalare.

Construcția acoperișului

Acoperișul de șold este de tip șold, adică este format din patru pante, planuri având o latură comună. Două pante, care înlocuiesc gablurile, numite șold sau capăt, au o formă triunghiulară. Și celelalte două, sub forma unui trapez, denotă termenul fațadă. Linia în care se întâlnesc cele patru pante este creasta, cea mai mare parte a acoperișului. Construcția de tip șold constă din:

1. Pantele de șold, care au forma unui triunghi, sunt situate pe site-ul aparținând gabonelor.
2. Rame de fațadă cu formă trapezoidală.
3. Creasta, linia care formează joncțiunea superioară a fermelor, vârfurile acoperișului șoldului.
4. Suprafață care iese în afara perimetrului părții casei a acoperișului, formată de lungimea picioarelor sau fulgilor. Protejează suprafața pereților de topitură și de ploaie.
5. Sistemul de bare de acoperiș al șoldului, cadrul care susține și distribuie greutatea structurii acoperișului.
6. Materialul de acoperis, un strat care este așezat pe picioarele acoperișului șoldului pentru a fi protejat de precipitații.
7. Scurgerea sistemului de drenaj a apei care se acumulează pe acoperiș. Se compune dintr-un jgheab, o pâlnie de admisie a apei și o canal de scurgere și transporta umiditate de la suprafața sângelui în canalul de furtună.
8. Snegozaderzhateli, elemente care nu dau masele de zăpadă care s-au acumulat pe acoperiș, prăbușesc și rănesc persoanele care trec.

Tipuri de sisteme de funduri

Sistemul de acoperiș al acoperișului șoldului poate fi de trei tipuri, în funcție de modul în care sunt amenajate grătarele:

• Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Sistem de balustrade suspendat испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
• Naslonnogo. Cu acest tip de sistem de acostament al acoperișului de șold, rafturile sunt susținute de trei puncte: în partea superioară a creastei, în mijlocul rafturii și în partea de jos a plăcii de putere. Rafturile sunt instalate pe pereții interni ai rulmentului. Suporturile verticale suplimentare reduc deformarea picioarelor de curbură și elimină forțele de prindere. Prin urmare, sistemul nazal este considerat mai fiabil și mai stabil decât cel din spatele și, în plus, este mai simplu de instalat.
• Combinat. Acest termen înseamnă că sistemul de acoperiș este format din elemente de nailon și elemente de tracțiune alternante. Acest lucru este posibil dacă postul sau coloana nu este folosită ca suport pentru raft, ci mai degrabă ca o partiție internă portantă. Acoperișul este de tip deschis, adică toate grinzile și stâlpii nu sunt ascunși de acoperire, dar sunt vizibili.

Este important! Cu ajutorul unui sistem suspendat, este posibilă blocarea structurii de maximum 6 metri lățime. Utilizarea canelurilor scrise cu un suport suplimentar mărește această distanță până la 12 m, cu două - până la 18 m.

Materialul folosit

Sistemul de acoperiș de tip șapă constă dintr-un set de componente, care reflectă desenul, sunt realizate din următoarele materiale:

1. Fabricat din metal. În acest caz, utilizați colțurile și fascicolele din metal zincat. Este un material rezistent, rezistent la coroziune, durabil, care poate suporta sarcini grele. Gravatoarele metalice au două dezavantaje semnificative - greutate considerabilă și costuri ridicate. Prin urmare, utilizarea metalului în construcția acoperișului este extrem de rară, în special în locuințele private.



2. Din lemn. Cel mai frecvent utilizat lemn este lemn de esență tare, de exemplu, pin. Avantajele sunt evidente - greutate redusă, preț redus, ușurință de prelucrare. Punctul slab al sistemului de structuri din lemn este susceptibilitatea la putrezire, acțiunea microorganismelor și a dăunătorilor. Cu toate acestea, această problemă este rezolvată prin tratamentul cu compuși antiseptici. Apropo, cei care au grija de siguranta la incendiu, folosesc mai multi agenti de incendiu.

Lemn corect prelucrat și pregătit este un material excelent pentru realizarea unui sistem de ferme. Este mult mai ușor să lucrezi cu el, nu are nevoie de un instrument special. Un preț plăcut va reduce costurile. În plus, cadrul metalic al acoperișului îi poate permite doar celor care sunt încrezători în marja de siguranță a fundației.

Elementele sistemului

În funcție de zona și caracteristicile layout-ului casei, sistemul de bare de acoperiș al șoldului are diferite forme, însă se bazează pe următoarele elemente:

1. Mauerlat, reprezentând o secțiune de lemn de 100x100 mm sau 150x150 mm. Sarcina sa este de a distribui în mod egal greutatea structurii acoperișului în jurul perimetrului pereților portanți. Părțile inferioare ale picioarelor de rafturi sunt atașate la mauerlat.
2. Un pat realizat dintr-o bară cu o grosime de 100 mm sau mai mult, care îndeplinește funcția de mauerlat pe pereții despărțitori interni. Pe suportul pentru montarea pe sol.

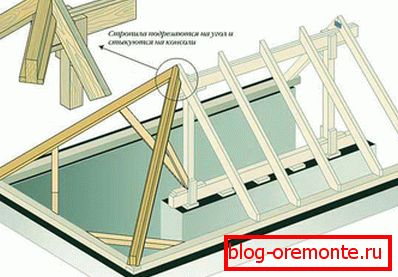

3. Grinzi de creastă, bară de lemn, care este susținută de partea superioară a picioarelor. Conectează un suport vertical.
4. Șanțurile diagonale formează coastelor șoldului. Ele sunt fixate astfel încât să continue creasta și să devieze în colțurile casei. Pe acoperisul șoldului sunt patru picioare diagonale, care sunt atașate la grinzile de creastă și la mauerlat. Aceste picioare de rafturi sunt lungi și supuse încărcăturii grele, deci grosimea lor ar trebui să fie de două ori mai mare decât rangul și dosarul.



5. Grinzi obișnuite, care servesc ca raze trapezoidale de sprijin. Pentru fabricarea plăcilor utilizate cu dimensiuni de 50x150 mm sau 100x150 mm. Partea superioară a picioarelor obișnuite ale grinzilor se sprijină pe grinzile de creastă, iar partea inferioară a mauerlatului. Pasul dintre ele este luat de 60-120 cm, dimensiunea încălzitorului aplicat și greutatea materialului de acoperiș afectează dimensiunea acestuia.
6. Narozhniki, graifele scurtate, atașate de o parte pe diagonală, iar cealaltă pe placa de alimentare. Distanța dintre doamne nu trebuie să depășească 70-80 cm, iar dimensiunile cherestelei nu au o mare importanță, deoarece încărcătura pe ele nu este mare.
7. Rafturi, adică suporturi de lemn, dispuse vertical. Rack-urile sunt așezate pe un jurnal, susțin piciorul cojii în partea centrală sau grinzile de creastă, în funcție de natura utilizării mansardei.
8. Strângere, jumperi orizontale între picioarele fiecărei perechi de bare. Strângeți grinzile, îndepărtând sarcina de spargere pe perete. Șurubul situat pe vârf se numește șurub, iar cel inferior este folosit ca o grindă de pardoseală.
9. Podkosov, picioarele inferioare, care sunt situate la un unghi față de capriori pentru a reduce deformarea lor sub propria lor greutate.
10. Sprengel, vertical, susține căpriori diagonal. Proiectele cu posturi verticale și contracții orizontale se numesc ferme.

Fiți atenți! Unele elemente ale sistemului de bare de acoperiș al șoldului sunt de o lungime considerabilă. Dimensiunea standard a lemnului este limitată la șase metri. Pentru a ieși din această situație problematică, acoperișurile fac lipite sau deșeuri, compuse din două sau trei părți.

Muntele Maurlat

Instalarea mauerlatului este punctul de plecare pentru crearea unui sistem de bare pentru acoperiș de șold. Instalarea corectă va oferi o bază fiabilă pentru capriori. În timpul construcției unei case de lemn sau busteni, rolul mauerlatului este realizat de jantele superioare. În clădirile din cărămidă, blocurile de silicat de gaz se fixează după cum urmează:

• În partea superioară a pereților se formează cofrajul și se toarnă o curea armată din beton, în care sunt încorporate știfturi metalice.
• Mauerlat bar tratat cu penetrare profundă antiseptic și face găuri în el pentru studiouri. Mai mult, amplasarea găurilor este calculată astfel încât să nu coincidă cu punctele de atașare ale picioarelor de rafturi, ci să se afle între ele.
• După solidificarea curelei de beton, care are loc în decurs de 2-3 zile, pe aceasta se montează impermeabilizarea. Aceste funcții sunt de obicei efectuate de soia pliată în două soia.
• Mauerlat a pus pe impermeabilizare și a atras cu știfturi metalice.

Rețineți că un număr mare de gauri reduc rezistența plăcii de alimentare, provoacă apariția de fisuri, defecte, reducerea funcțiilor de suport. Amintiți-vă, în Mauerlat, ei nu execută niciodată butași sub rafturi, este imposibil să-i încalci integritatea!

Etapele de asamblare

Rezultatul calculului, realizat manual sau programat, este fixat prin crearea unui desen care reflectă dimensiunile și poziția relativă a sistemului de structură și apoi începe să îl asambleze în conformitate cu următorul plan:

• Instalați placa de alimentare și patul conform descrierii din paragraful anterior. Rafturile sunt montate pe pământ pentru a nu-și menține poziția verticală, se folosesc barele temporare, colțurile sunt verificate la nivelul clădirii. O grindă de creastă este atașată la suporturi folosind colțuri sau cuie metalice.
• În cazul în care acest lucru necesită proiectul a pus struts din lemn. Partea superioară a unghiilor a fost încuiată la mijlocul grinzilor, iar partea inferioară în canale.
• Instalați canelurile diagonale. Realizați un cadru dublu la un unghi de 45 de grade, atașându-i la creasta cu unghii. Partea inferioară a piciorului este atașată la mauerlat printr-o îmbinare mobilă a tipului de culisant.



• Îmbunătățiți șanțurile diagonale. Latura adiacentă a Mauerlata este angajată într-o grămadă, împingând partea inferioară a spanglei în ea. Partea superioară este înlocuită cu căpriori diagonali.

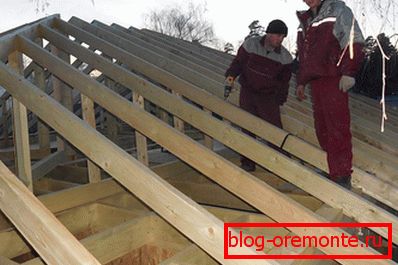

• Oprire obișnuită montat. Mai întâi, instalați pereții din față și din spate, între ele trageți cablul și aliniați-l, puneți restul.



• Instalarea persoanelor numite. Luați o bordură, încercați, marcați-o pe care o beți sub plăcuța de putere și pe canelurile diagonale. Jumătate dintre elicoptere sunt realizate în conformitate cu acest model, iar restul sunt reflectate. Atașați-vă cu unghiile sau colțurile. Capetele caprei sunt lăsate netezite.
• Între grinzile diagonale se întind firele și se tăvăluiesc grinzile, astfel încât lungimea lor să formeze o crestătură de 40-50 cm.



• Așezați cutia. Schema de învelire este selectată în conformitate cu recomandările pentru un anumit tip de material de acoperiș. Pentru un acoperiș moale, laminat realizați o foaie de OSB continuă, iar pentru plăcile metalice și podele ondulate este o cutie de sârmă potrivită.

Calculul competent, desenul detaliat și instalarea de înaltă calitate reprezintă o garanție a duratei de viață și a fiabilității îndelungate a sistemului de acoperișuri.
