Instalati-va-in-sine de sistem de ferme de acoperiș furtun

Structura complexă a sistemului de bare de acoperiș al șoldului descurajează meșterii noștri să-l creeze cu propriile mâini. Cu toate acestea, această metodă de suprapunere este perfectă pentru case private de dimensiuni mici în stilul european. Pentru a realiza o instalare de calitate superioară a acoperișului de șold cu propriile mâini, este necesar să efectuați detalii de pregătire, de proiectare: efectuați calculul, întocmiți un desen și aplicați marcajul. Aceste procese necesită cunoștințe de bază privind structura rampei de grădină, codurile de construcție pentru alegerea unghiului de înclinare a rampei de acoperiș.

Compoziția fermei de acoperiș

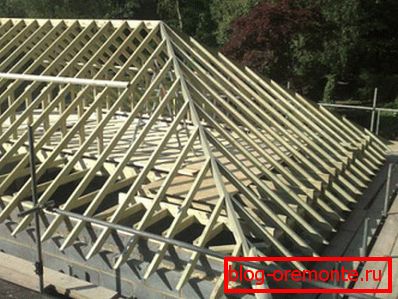

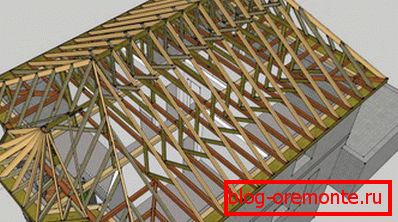

Sistemul Rafter îndeplinește funcțiile cadrului de sprijin, pe care se află partea cea mai mare a acoperișului. Elementul său principal - picioarele de fermă, acoperișul șoldului are 4 tipuri diferite de grinzi:

1. Șanțuri diagonale (unghiulare). Proiectarea sistemului de bare de acoperiș al șoldului are 4 picioare unghiulare. Ele continuă fasciculul de creastă, conectându-l cu unghiul peretelui de capăt. Datorită caprioarelor unghiulare, se formează jgheabul șoldului, lungimea lor depășind parametrul analog al particularilor. Din moment ce picioarele diagonale poartă greutatea materialului de acoperire a șoldului, precum și ele sunt fixate cu suporturi de fixare și bare de ferăstraie obișnuite, pentru fabricarea plăcilor necesare cu o secțiune de 100x150 mm sau cu pereți obișnuiți 50x150 mm. Uneori, lungimea standard a cherestelei este mai mică decât este necesar, caz în care este necesar să faceți mâini cu mâini care sunt compuse din elemente. Calculul lungimii picioarelor diagonale se efectuează utilizând un coeficient special prin înmulțirea cu lungimea canelurii obișnuite.
2. Grinzi ordinare (intermediare). Designul acoperișului de șold conține majoritatea acestor capriori. Pentru fabricarea plăcilor de pin este necesară o secțiune transversală de 50 x 150 mm. Instalarea picioarelor obișnuite implică utilizarea a două metode de atașare - rigide și mobile. Suportul de sus, spre creasta acoperișului cu patru pante, este realizat în conformitate cu un tip rigid, pentru care sunt utilizate unghii sau plăci metalice. Cel inferior, mobil, conectează capătul piciorului cu placa de alimentare în conformitate cu principiul glisantului. Bineînțeles, puteți fixa grinzile, folosind doar un tip dur de elemente de fixare, dar nu este capabil să compenseze contracția structurilor din lemn.
3. Centrale ordinare (intermediare). Designul celor șase picioruri de bare nu este asemănător celorlalte elemente de bare. Partea superioară a acestora este tăiată astfel încât să formeze un plan cu crestături și crestături unghiulare.
4. Picioare scurte (doamnelor). Particularitatea narozhniki este că toate au lungimi diferite. Asamblarea autovehiculelor de muște se face cu ajutorul unghiilor la căpriori diagonali. Cu cât piciorul scurt este mai apropiat de partea superioară a cornierului diagonal, cu atât lungimea este mai mare. Treapta dintre femeile numite determină calculul și schema acoperișului șoldului, de regulă este mai mică decât distanța dintre grinzile obișnuite.

Angajamentul de fiabilitate a sistemului de bare - elemente ale aceleiași secțiuni transversale, realizate din același material, cu excepția grinzilor diagonale, a căror secțiune transversală ar trebui să fie mai groasă.

Structuri de sprijin

Designul picioarelor de rafturi nu le permite să reziste la greutatea acoperișului; elementele de susținere suplimentare servesc drept ajutor în această privință:

• Mauerlat. Bara Mauerlat așezată pe structurile superioare ale curelelor. În casa de jurnal și jurnal, rolul lui Mauerlat este jucat de coroane superioare, consolidate cu șuruburi de ancoră. În construcțiile din cărămidă sau din silicat de gaz este necesar să instalați singuri o placă de putere pe un șapă armată în ciment. Este foarte important să se calculeze punctele de atașament ale fasciculului astfel încât să nu coincidă cu amplasarea grinzilor. Puterea mauerlatului scade cu fiecare gaură făcută în el, deci trebuie să faceți doar acelea care au determinat calculul.
• Ridicați râul. Run - o bară pe care sau deasupra căruia are loc instalarea perechilor de bare. Secțiunea transversală a rundei de creastă este aleasă în concordanță cu secțiunea transversală a grinzilor, adică trebuie să se potrivească.
• Strângere. Lintels de scânduri care se rostogolesc de la fiecare pereche împreună. Acoperișul cu patru trepte este echipat cu un element de fixare superior sau inferior. Dacă cravată este poziționată înaltă, se numește șurub, iar dacă este redusă banda este suprapusă. Maeștrii experimentați de acoperiș urmează o regulă: cu cât este mai aproape de puf până la creastă, cu atât ar trebui să fie mai groasă.
• Rack-uri. Un fascicul care este instalat pe verticală pe grinzile tavanului pentru a susține piciorușul de bare sau creasta casei. Acoperișul mansardă cu patru trepte implică instalarea de rafturi în partea din mijloc a piciorului, compensată de centrul camerei.
• Picioarele inferioare. Bare fixe diagonale care împiedică căptușelii să se îndoaie sub propria lor greutate.
• Sprengel ferme. Elemente care susțin căpriori diagonal. Construiți ferma, conectând cele două panouri. Unul dintre panouri strânge mauerlatul a două laturi adiacente, iar cel de-al doilea susține coronamentul.

Calculul componentelor sistemului de bare este bazat pe greutatea acoperișului, dimensiunea clădirii care trebuie acoperită și mărimea secțiunii transversale a materialului sursă.

Calcularea parametrilor principali ai sistemului

Programele speciale de calculator facilitează calcularea parametrilor sistemului de bare, dar calculul este destul de simplu, deoarece se bazează pe temperamentul pitagorian pe triunghiurile în unghi drept. Schema de calcul arată astfel:

1. Mai întâi, faceți propriile mâini pentru a măsura lățimea și lungimea structurii suprapuse. Este necesar să se utilizeze o bandă de măsurare pentru măsurători, fiecare măsurătoare ar trebui făcută de două ori pentru a evita greșelile. Pe baza datelor obținute se prezintă un desen schematic.
2. Următoarea etapă este alegerea unghiului de înclinare a acoperișului șoldului cu șoldurile. Se determină pe baza materialului de acoperiș utilizat. Deoarece plăcile moi sunt cele mai potrivite pentru a acoperi pante de formă complexă, să presupunem că unghiul este de la 5 la 50 de grade. Cu toate acestea, țineți minte că, cu cât sunt mai abrupte versanții, cu atât sunt necesare mai multe materiale pentru acoperișuri, cu atât sunt mai greu unitățile de sprijin, cu atât mai greu este să faceți instalarea cu propriile mâini.
3. Dacă decideți pe o pantă, puteți calcula înălțimea creastei prin înmulțirea tangentei unghiului dintre bază și planul versanților cu lungimea peretelui de capăt. Terenul de mansardă cu patru trepte este calculat în ordine inversă, pe baza înălțimii dorite a tavanului.
4. Pentru a calcula distanța dintre creastă și capătul muchiei, trebuie să calculați pătratul de pe produs cu jumătate din lungimea peretelui de capăt și înălțimea creastei.
5. Suprafața acoperișului poate fi calculată prin adăugarea zonei pantelor sale, folosind formula pentru triunghi și trapez.

Calculul compoziției sistemului de bare va permite nu numai achiziționarea cantității necesare de material de construcție, ci și determinarea corectă a volumului fundației, cu toate acestea, rețineți că materialul de acoperire trebuie achiziționat cu o marjă de 15-25% pentru suprapunere și tăiere.

Rezultatul calculelor ar trebui să fie un desen detaliat și o schemă simplificată pentru aplicarea marcajului. Acoperișul cu patru trepte poate fi construit pe proiecte gata, dacă utilizați unghiul standard de înclinare.

Regulile "de aur" pentru acoperișuri

Căpitanii cu experiență de bază spun că sistemul de bare de acoperiș cu șolduri la capăt nu este mai complicat decât cel dublu, dacă respectați regulile "de aur" care au fost formate pe parcursul multor ani de lucru:

• Pentru a fi folosite la fabricarea plăcilor și grinzilor din aceeași secțiune, adică grinzile și grinzile de creastă ar trebui să fie făcute de 50x150 mm de la placă, placa de putere și patul de 150x150 mm supraînălțat.
• Efectuați calculul înainte de începerea instalării acoperișului, pe baza măsurărilor verificate în mod repetat.

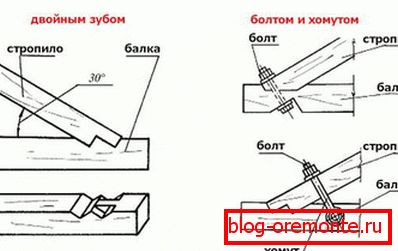

• Nodurile sistemelor de basculare ar trebui să fie reflectate în documentația proiectului și verificate prin calcularea încărcărilor.
• Este necesar să alegeți secțiunea cu grătare în funcție de lungimea, greutatea materialului de acoperire și suprafața care trebuie acoperită.

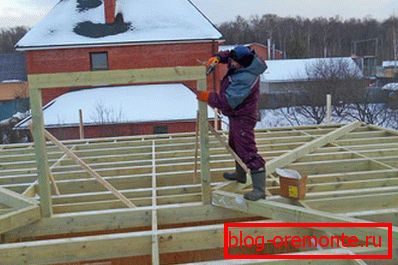

• Cu mâinile lor, instalarea se face cu ajutorul unui lucrător utilitar, grinzile diagonale lungi și grele sunt greu de instalat singur.

Acoperișul cu patru trepte și nodurile sistemului său de prăjini sunt destul de greu de instalat, însă absența gablonilor face ca acesta să fie o protecție sigură de vântul și ploaia rece.
