Portieră pentru coș de fum

Calitatea coșului de fum este unul dintre factorii care afectează eficiența sistemului de încălzire. Aceasta favorizează alimentarea cu aer suficient pentru a arde complet combustibilul și contribuie la evacuarea în timp util a gazelor. Lipsa tracțiunii provoacă deteriorarea tuturor proceselor și apariția tracțiunii inverse atunci când produsele de ardere intră în cameră. Acest lucru creează pericolul otrăvirii și al incendiului. Pentru reglarea proceselor de gaze de eșapament prin canal este instalată supapa de închidere pentru coș.

Proiectare poarta retractabilă

Poarta este o supapă metalică instalată pentru a suprapune total sau parțial canalul de fum. Instalarea acestuia vă permite să schimbați pescajul și intensitatea combustibilului ars. Pentru fabricarea pieselor utilizate oțel inoxidabil termorezistent. Grosimea pereților săi este de 0,5-1 mm. În cazanele din cărămidă este posibilă utilizarea unei supape de fontă. Are multe avantaje: rezistență, durată lungă de viață, rezistență la atac chimic.

Fiți atenți! Principalul dezavantaj al porții din fontă este greutatea considerabilă, astfel încât piesa nu este proiectată pentru țevi metalice.

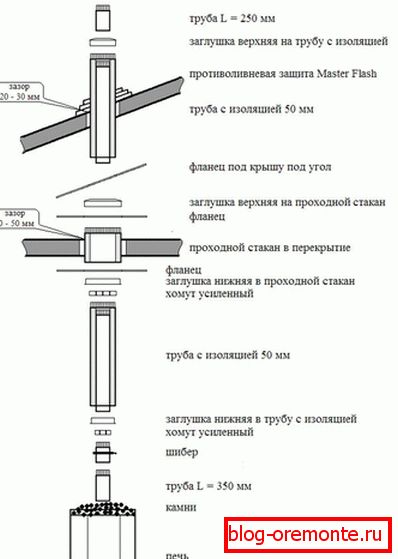

Supapa de închidere este proiectată să funcționeze la temperaturi de până la 900 ° C. Este instalat în apropierea camerei de ardere pe primul metru al coșului de fum. Acest loc nu poate fi încălzit pentru a nu bloca vana. După terminarea procesului de ardere, acesta este complet închis astfel încât căldura să nu iasă în afară.

Specificații tehnice

1. Caracteristica de proiectare a piesei este un coeficient scăzut de expansiune și rezistență la solicitări mecanice.
2. Suprafața metalică a clapei este lustruită până la un finisaj și o netezime în oglindă. Acest lucru este necesar pentru a asigura trecerea ușoară a produselor de ardere.
3. În versiunea standard, supapa acoperă până la 85% din suprafața canalului de coș. Acesta este cel mai bun indicator pentru îndepărtarea produselor de combustie.
4. Conductibilitatea termică ridicată a porții metalice nu interferează cu sistemul de schimb de căldură.
5. Oțelul inoxidabil se caracterizează printr-o rezistență excelentă la umiditate și compuși acide.
6. Coeficientul de expansiune al supapei posterioare are un efect pozitiv asupra performanței. Partea nu necesită luarea în considerare a modificărilor dimensionale cu fluctuațiile de temperatură.

Modele Shiber

Sunt utilizate două modele de clapete de coș:

1. smulgere шибер – распространенная конструкция, представляющая собой горизонтальную пластину, перемещающуюся в специальных пазах. Часть заслонки удалена, чтобы даже при полном закрытии обеспечивалось движение газа и не нарушалась пожарная безопасность. От ее положения зависит размер дымоходного канала. Такую конструкцию несложно изготовить самостоятельно.

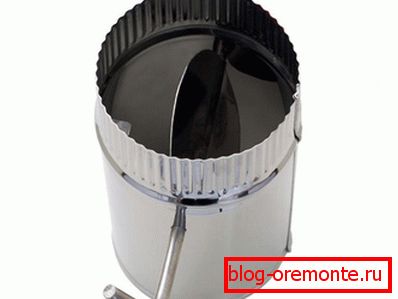

2. rotativ шибер – заслонка закрепляется на металлическом стержне и вращается вокруг своей оси. Эта конструкция называется дроссельной, она менее надежна и устанавливается, если технически невозможно использовать выдвижную модель. Регулировка пластины выполняется специальной ручкой. Такой тип шибера подходит для газовых котлов, дымоход которых нельзя герметично перекрывать. Для банных печей, протапливающихся только периодически, такая конструкция не подходит, в них устанавливают выдвижную заслонку. С его помощью нельзя частично регулировать изменение сечения дымохода, а можно закрыть или открыть его.

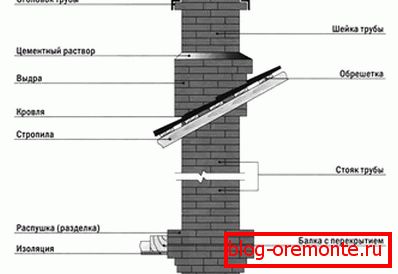

Instalarea porții în coșul de cărămidă

1. Lansat primul rând de cărămizi pentru coș.
2. În cărămizile laterale ale celui de-al doilea rând, canelurile se taie prin grosimea supapei de închidere.
3. În caramida frontală se taie un orificiu pentru a se adapta mânerului clapei.
4. Pentru a vă asigura că poarta nu necesită încuietori, aceasta este menținută în poziție, datorită unei fixări confortabile.

Pentru montare, piesa finisată este din fontă sau oțel inoxidabil. Șanțurile din cărămizi sunt șlefuitoare cu un cerc pentru piatră. După instalarea amortizorului, trebuie să inspectați coșul de fum pentru a elimina apariția fisurilor. Dacă sunt detectate lacune, acestea trebuie acoperite cu o soluție de argilă de șamotă.

O altă metodă de instalare este potrivită pentru accelerație, se numește o conductă într-o țeavă. O structură reprezentând un fragment de țeavă este inserată într-un coș de fum cu diametrul adecvat.

Fiți atenți! Instalația nu are mijloace de atașare, iar piesa însăși este ținută datorită unei fixări strânse pe suprafața canalului.

Noi facem poarta rotativă independent

În timpul funcționării coșului, ar putea fi necesar să înlocuiți poarta, iar clapeta standard nu este adecvată pentru acest design. În acest caz, supapa este realizată independent de dimensiunea țevii.

Pentru muncă veți avea nevoie de foarfece pentru mașini de găurit metale, mașini de găurit, mașini de sudat și bulgare.

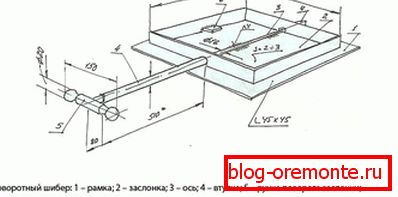

• Din colțurile din oțel cu un raft de 35-45 mm, cadrul pentru clapetă este sudat. Dimensiunea pieselor corespunde diametrului țevii.
• În rama sunt forate găuri pentru fixarea osiei. Pentru o poartă cu o întoarcere dreaptă, acestea sunt aranjate într-un plan orizontal și pentru un unghiular - în diagonală.
• De la două bucăți de țeavă jumătate de inch, manșoanele sunt sudate pentru a asigura rotația axei.
• Ventilul este tăiat la dimensiunea cadrului, materialul fiind o foaie de oțel cu o grosime de 2-3 mm.
• O axă este inserată în găurile de cadru pe care va fi montat amortizorul. A doua parte a piesei metalice va deveni un buton pentru ajustare.
• Placa este introdusă în cadru și este fixată pe ax prin sudare.
• Pentru utilizarea în siguranță trebuie să existe un spațiu de 1 mm între clapetă și cadru.
• Pentru a asigura fixarea plăcii în stare deschisă, setați limitatorul.

Fiți atenți! Alegerea modelului porții depinde de proiectarea coșului de fum și de tipul sistemului de încălzire, dar este necesară instalarea acestuia. Dispozitivul vă permite să reglați nivelul de tracțiune și să mențineți sistemul de încălzire în stare de funcționare.

video

Acest videoclip se referă la modul de realizare a unei supape dreptunghiulare a secțiunii:
