Proiectarea acoperișului - dispozitiv și diagrame

Alegerea tipului de acoperiș pentru proiectul construcției viitoare este o etapă foarte importantă de construcție. Eroarea în această întrebare este scumpă: integritatea imaginii este distrusă, armonie și respectabilitate dispar. Arhitecții și designerii recomandă adesea un acoperiș cu patru laturi pentru a se suprapune unei case mari cu propriile mâini. Dispozitivul său combină cu succes un aspect, fiabilitate și practicabilitate recunoscută, în fața căruia niciun proprietar nu poate rezista.

Aspect și design

Acoperișul tipului cu patru pene este alcătuit din patru planuri intersectate, pante. Două dintre ele, de formă triunghiulară, se numesc fețe finale, înlocuiesc pedimentele. Celelalte două - trapezoidale, cunoscute sub numele de fațadă. Gama de pante a pantelor se situează în intervalul de 15-60 de grade, iar alegerea materialului de acoperire limitează doar imaginația. Designul acoperișului de șold constă din următoarele elemente obligatorii:

1. Skate, situată chiar în partea de sus a acoperișului, la intersecția pantelor.
2. Înclinări, patru suprafețe la un unghi față de fundul acoperișului și acoperite cu material de acoperire.
3. Console, părți ale acoperișului, care ies dincolo de perimetrul bazei, necesare pentru a proteja pereții clădirii de intrarea apei. Consolarea se formează prin prelungirea picioarelor de crustă sau a pieselor speciale - chiloți.
4. Un sistem de bare care nu este vizibil din exterior, ci este un cadru, un suport pentru un acoperiș cu patru laturi care își formează geometria.
5. Sistemul de drenaj, care oferă abstractizarea excesului de lichid de pe acoperișul acoperișului chetyrehskatnoy. De obicei, se asamblează un jgheab extern care constă dintr-un jgheab, o pâlnie de admisie a apei și o conductă verticală.
6. Snegozaderzhateli, laturi mici, situate pe marginile pantelor, împiedicând prăbușirea bruscă a zăpezii acumulate după zăpadă.

Varietăți de forme

Termenul "chetyrekhskatnaya" ascunde mai multe tipuri de acoperișuri, constând dintr-un astfel de număr de pante, dar având un dispozitiv diferit:

• Patru șolduri. Clasic, un acoperiș cu patru pante, dintre care două sunt triunghiulare și două trapezoidale. Ele se unesc pentru a forma o creasta, lungimea care este mai mica decat lungimea casei. Sistemul de bare de acoperiș al șoldului se referă la structurile de complexitate sporită, este dificil de proiectat și asamblat cu propriile mâini.



• Chetyrekhvalmovaya olandeză patru. Din punct de vedere obiectiv, acest punct de vedere poate fi atribuit atât acoperișurilor de tip dvukh, cât și acoperișurilor de creastă. Acoperișul olandez este alcătuit din două pante sub formă de trapezoidală și două mici șolduri triunghiulare, trunchiate. Șoldurile nu înlocuiesc complet bandurile, făcând posibilă instalarea ferestrelor verticale obișnuite în locul ferestrelor de acoperiș, care sunt mult mai scumpe.



• Semi-întărite chetyrehskatnaya daneză. Acoperișul danez este alcătuit din patru pante sub formă de trapezoizi, care diferă în mărime. Șoldurile nu pornesc de la creastă, dar sunt puțin mai mici, lăsând un loc sub fluturașul triunghiular. Pedimentul este utilizat pentru echipamente cu propriile mâini, iluminat vertical sau fereastra pentru acoperiș.



• Mansardă cu patru nivele. Se compune din două șolduri triunghiulare și două pante rupte și un unghi de înclinare variabil. Un astfel de dispozitiv complex este necesar pentru dotarea spațiului mansardat rezidențial cu un tavan înalt.

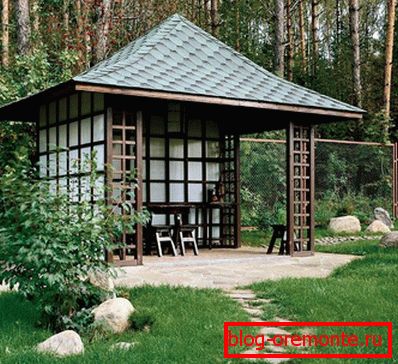

• Cort chetyrekhskatnaya. Spre deosebire de șold, acoperișul de șold este montat pe clădiri cu formă pătrată. Prin urmare, toate cele patru stingrays au aceeași formă și dimensiune triunghiulare. Dispozitivul acoperișului tipului de șold nu asigură prezența unei creastături, deoarece pantele sunt conectate la un punct, vârful.

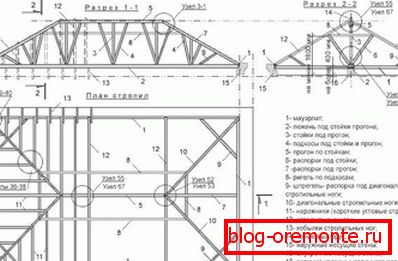

desen

Acoperișul cu patru trepte este o structură complexă care necesită calcule precise și un proiect. Dacă mai devreme aceste sarcini au fost efectuate numai de meseriași și designeri experimentați, acum toată lumea le poate rezolva cu ajutorul unui calculator și al unui software special. În cursul calculelor, se elaborează și se stabilește un sistem:

1. Unghiul de panta a acoperișului înclinat. Acest parametru este influențat de materialul de acoperiș selectat, de valoarea vântului și a zăpezii. Dacă efectuați propriile calcule, puteți utiliza tabele de referință cu unghiuri gata pentru diferite zone climatice.



2. Înălțimea creastei acoperișului încovoiat. Depinde numai de unghiul de înclinare al pantelor și de înălțimea dorită a tavanului din camera mansardă.



3. Lungimea și secțiunea transversală a elementelor sistemului de bare. Acestea sunt determinate după determinarea sarcinilor permanente și temporare pe care trebuie să le suporte. Pentru a face acest lucru, calculați greutatea totală a plăcii de acoperiș, a pardoselilor și a podelei podului, elemente de susținere. Și, de asemenea, verificat cu date privind încărcarea zăpezii.



4. Numărul de elemente suplimentare. În cazul în care lungimea grinzilor și a altor părți ale sistemului de bare este mai mare de 6 metri, atunci componentele suplimentare sunt introduse în structură, mărind rezistența și stabilitatea.

Rezultatul procesului de proiectare este o schemă care reflectă dimensiunea reală și poziția relativă a părților acoperișului șoldului.

Sling sistem

Acoperișul cu patru trepte se sprijină pe un cadru numit sistemul de bare. Aproape toate elementele sale sunt confecționate din lemn de conifere. Deoarece lemnul este un material de origine naturală, umezeala și bacteriile au un efect devastator asupra acestuia. Pentru a reduce comportamentul său tratamentul antiseptic de penetrare profundă și retardant de foc pentru a proteja împotriva incendiilor. Sistemul de prindere a acoperișului cu patru pante include:

• Mauerlat. Suportul realizat dintr-o bară care distribuie greutatea unui acoperiș pe perimetrul zidurilor portante.
• Rack-uri. Elementele de susținere verticale, care sunt instalate pe podea sau grinzile tavanului pentru a preveni deformarea picioarelor de rafturi.
• Rafturi picioare. Șanțurile diagonale formează marginile pantei șoldului acoperișului, ele sunt montate cu o latură la creastă, iar cealaltă spre colțurile diferite ale mauerlatului. Suprafața șoldului este stabilită de scări, fixate pe picioarele diagonale. Plăcile obișnuite servesc drept suport pentru razele trapezoidale.



• Strângere. Un fascicul poziționat orizontal strângând picioarele perechii de bare pentru a împiedica răspândirea pereților.
• Brace. Acestea sunt poziționate la un unghi față de picioarele rafturilor pentru a elimina deformarea și se sprijină pe suporturile din rafturi sau plăcuța de alimentare.
• Ridicați râul. Bara care leagă vârfurile rafturilor, servește ca suport pentru perechi de acoperișuri.
• Șipci. Baza pentru podele a maistrului de acoperiș. Pentru cutii solide de montare moale, laminate și pentru zăbrele solide.

Instalarea unui acoperiș cu patru laturi cu mâinile proprii este o modalitate excelentă de a completa proiectarea arhitecturală a unei case particulare. Cu eforturi și construirea de tine sau angajarea meșterilor profesioniști, un proprietar de case va deveni proprietarul unei case confortabile, frumoase!
