Proiectarea ferestrelor dormer pe acoperiș

Ferestra tradițională a acoperișului pe acoperiș părea, inițial, foarte modestă, era destinată doar ventilării spațiului mansardei. De-a lungul timpului, din cauza suprapopulării orașelor europene, au fost folosite ca locuințe zone auxiliare. Apoi era nevoie de ferestre pline, care să permită creșterea iluminării podului.

Tipuri de ferestre

Nu confunda ferestrele cu mansarda cu blocuri de mansardă, care diferă de cele de la aparatele lor. Spre deosebire de mansarda, unde rama cu sticla este instalata direct in planul acoperisului, aceasta este o prelungire mica, in unul dintre care peretii este construita o fereastra. Ele se disting printr-o mare varietate de forme, care conferă aspectului unei clădiri o aromă deosebită (acordați atenție caselor din Paris). În funcție de tipul de construcție a acoperișului, toate ferestrele pentru acoperișuri sunt împărțite, în mod condiționat, în următoarele clase:

• cvadrangular încorporat într-un acoperiș cu un singur pas;
• module similare pentru acoperișuri duale;
• blocuri triunghiulare;
• tip panoramic;
• construcția mansardelor;
• forma semicirculară etc.

În plus față de scopul său principal (aerisirea de mansardă non-rezidențiale), astfel de ferestre pot fi, de asemenea, utilizate ca o ieșire de urgență la acoperișul unei case. Dacă este echipat cu o zonă de living - sunt destinate iluminării naturale a podului.

Luați în considerare fiecare dintre aceste tipuri în detaliu.

Modulele cu 4 cărbuni, montate pe acoperișuri cu panta dublă și cu o singură panta, cu o pantă mai mare de 15 grade, sunt considerate a fi o versiune clasică a ferestrei pentru acoperiș.

Blocurile triunghiulare se găsesc cel mai adesea în clădirile suburbane (cabane). Acestea nu au pereți laterali, deoarece funcția lor este efectuată de către pantele acoperișului ferestrei. Lungimea totală a îmbinărilor unui astfel de modul cu suprafața acoperișului este redusă și, ca urmare, volumul lucrărilor de impermeabilizare este redus. Dezavantajul este o ușoară scădere a iluminării camerei (cu excepția cazului când suprafața frontală a ferestrei este scoasă din planul fațadei clădirii).

Oval - soluția cea mai interesantă și atractivă (din punct de vedere al designului fațadei casei). Liniile bine curbate ale pantelor unor astfel de structuri sunt capabile să ofere o structură un aspect destul de original și atractiv.

Cadru de producție

Dispozitivul ferestrei pentru acoperiș presupune o schiță preliminară a schiței, care ia în considerare atât scopurile funcționale, cât și cele decorative. Dimensiunile geometrice și numărul de deschideri sunt alese luând în considerare parametrii acoperișului propriu-zis, iar pentru majoritatea cazurilor lățimea totală a acestora nu trebuie să fie mai mare de jumătate din lungimea acoperișului. Nu este necesar să aveți ferestre în rânduri ordonate, este permis să le montați la diferite nivele.

Tăierea inferioară a cadrului ferestrei trebuie făcută la o înălțime de aproximativ un metru de la nivelul podelei din pod. Partea superioară a acestuia ar trebui să fie situată la o înălțime de aproximativ 2 metri. Această valoare poate fi modificată în cazul în care este necesară creșterea iluminării spațiului sub acoperiș.

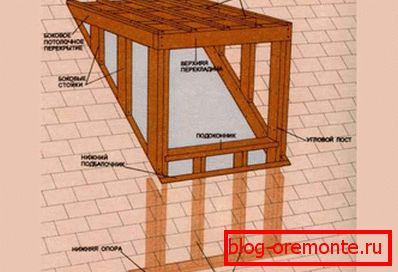

Se recomandă construirea cadrului simultan cu aranjamentul sistemului de bare. În special, fereastra triunghiulară presupune prezența în rama ei a unei creastături mici, a căpriori și a lăzilor.

Atunci când se aranjează sistemul de acoperiș al unei structuri rezidențiale în locațiile ramei ferestrelor, este necesar să se aloce zone cu picioarele consolidate, care să poată prelua o sarcină suplimentară din structura montată. Toate operațiile ulterioare trebuie efectuate în această ordine:

• Pe grinzile armate sunt montate două grinzi transversale, dintre care unul (inferior) este montat la nivelul peretelui de perete, iar poziția celui de-al doilea este stabilită de înălțimea de proiectare;
• lateralele laterale ale cadrului, suprapuse peste partea superioară a barei transversale, sunt montate pe fasciculul inferior;
• rama formată în același timp este fixată pe cea de-a doua rază (superioară) cu bare longitudinale speciale, care se sprijină pe grinzile armate;
• Ordinea de pregătire a coroanelor pentru fereastra pentru acoperiș nu este foarte diferită de operațiile similare pe amenajarea acoperișului casei.

Fiți atenți! Montarea grinzilor transversale ale cadrului ar trebui făcută fără tăiere în picioarele rafturilor armate, ceea ce ar putea reduce semnificativ capacitatea lor de transport. Pentru a fixa elementele împreună, utilizați un element special de fixare din metal.

Toate operațiunile de instalare a elementelor ramei trebuie să fie controlate prin plumb și nivel. Numai după finalizarea lor, se procedează la instalarea fasciculului de creastă și a rafturilor rămase.

decorare

Sub cadrul de finisare se înțelege căptușeala pereților laterali ai unuia sau a altui tip de material rezistent la umiditate. Partea superioară a structurii (acoperișul) se închide simultan cu dispunerea acoperișului principal.

Fiți atenți! În procesul de instalare, este necesar să vă faceți griji cu privire la impermeabilizarea fisurilor formate în îmbinările ferestrei pentru acoperiș cu suprafața pantei. O asemenea preconcepție va evita apariția unor scurgeri nedorite în aceste locuri.

Fereastra de tip "mansard" este realizată prin încorporarea acesteia în planul acoperișului principal. Majoritatea utilizatorilor sunt sfătuiți să cumpere astfel de blocuri într-o formă gata, după care acestea vor trebui montate doar în conformitate cu recomandările din instrucțiuni.
