Punctul de ventilație prin acoperiș - fotografie,
Ventilația este cea mai importantă dintre sistemele de susținere a vieții pentru structurile utilizate ca locuințe, industriale, comerciale sau administrative. Sarcina sa este de a elimina aerul rezidual, saturat cu dioxid de carbon, poluat sau gazos, pe stradă. Pentru a face acest lucru, tubul canalului prin tavan este afișat pe acoperișul casei. O unitate montat incorect pentru trecerea prin acoperișul ventilației este adesea cauza unor scurgeri și probleme în timpul funcționării sistemului. Acest articol va spune cum să instalați penetrarea acoperișului pentru a evita aceste probleme.

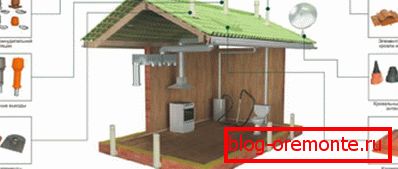

Sistem de ventilație
Un sistem de ventilație este o țeavă care permite îndepărtarea aerului încălzit cu produse de respirație și activități vitale în atmosferă. Majoritatea locuințelor private sunt dotate cu ventilație naturală, funcționarea căreia se bazează pe legea convecției, proprietatea gazelor încălzite de a se ridica.
Clădirile industriale, administrative și comerciale, unde există un număr mare de persoane sau echipamente speciale, necesită o circulație sporită a aerului, care poate oferi numai ventilație forțată, care lucrează de la un ventilator puternic. Pentru a determina tipul de conductă care se va potrivi unei anumite structuri, luați în considerare următorii factori:
- Volumul camerei. Cu cât suprafața casei este mai mare, cu atât mai mult aer conține. Aceasta înseamnă că este necesară o circulație mai mare pentru a asigura circulația.
- Raportul dintre gaz și praf. Acești indicatori sunt de obicei calculați pentru spații industriale, unde datorită performanței muncii sau utilizării tehnologiei, praful și gazele nocive apar în aer.
- Umiditate și temperatură în interior. Ventilația face ca microclimatul din clădire să fie mai potrivit pentru activitatea umană, optimizând umiditatea și temperatura la un nivel confortabil.
- Numărul de persoane. În procesul de respirație, oamenii consumă oxigen și produc dioxid de carbon, astfel încât cu cât mai mulți oameni sunt în cameră, cu atât mai bine ar trebui să funcționeze ventilația, eliminând aerul evacuat. Prin urmare, instalarea conductei se face în principal în clădiri administrative și comerciale.
Fiți atenți! Un alt motiv pentru a ne gândi la nevoia de echipamente de ventilație într-o clădire rezidențială privată este prezența unui echipament de încălzire cu combustibil solid. În procesul de ardere a lemnului, oxigenul este implicat, motiv pentru care aerul din cameră "arde", devine înfundat și dificil de respira. Prin urmare, atunci când instalați o sobă de ardere a lemnului sau un șemineu, nu numai că construiesc un coș de fum, ci și ele echipează trecerea canalului prin acoperiș.
Tipuri de penetrare

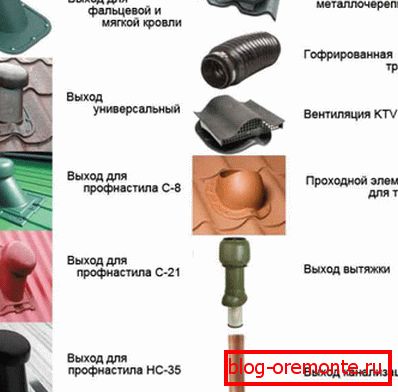

Trecerea nodului de conducta de ventilație prin acoperiș - un loc pe suprafața acoperișului, unde conducta se desfășoară pe stradă. Echipamentul pentru trecerea țevii este considerat o sarcină importantă și dificilă, deoarece în îndeplinirea acestei sarcini integritatea sistemului de bare și a acoperișului va fi compromisă. Pentru a proteja trecerea canalului prin acoperiș, se folosesc diverse pătrunderi pentru a simplifica instalarea. Penetrațiile utilizate pentru extracția țevilor de aerisire sunt din următoarele tipuri:
- Cu sau fără supapă. Pătrunderile pentru echipamentul pentru ieșirea țevilor de aer sunt produse cu și fără vană. Modelele fără valvă sunt mai ieftine, dar nu au capacitatea de a bloca și regla eliberarea aerului, sunt folosite în case particulare. Supapele cu o supapă au o supapă care închide conducta și oprește mișcarea aerului, sunt adecvate pentru instalarea ventilației în sistemele de producție și administrative, dacă nu funcționează tot timpul.

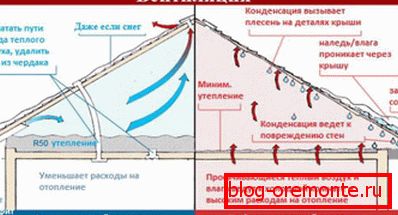

- Cald și neîncălzit. Producătorii produc penetrații echipate cu un strat de izolație termică din fibre de bazalt sau din vată de sticlă. Acestea sunt utilizate în cazul în care conducta de ventilație este situată departe de creastă și este situată în cea mai mare parte în afara. Stratul izolant reduce diferența dintre temperatura din interiorul și exteriorul încăperii, reducând astfel formarea condensului. În cazul în care conducta este afișată lângă creastă și în regiunile cu o climă ușoară, se utilizează penetrații neizolate.
- Automată și mecanică. Acoperișurile pentru acoperișurile de aer sunt livrate manual sau automat. Modelele mecanice sunt echipate cu un cablu, cu ajutorul căruia puteți regla circulația aerului în interior. Acestea sunt instalate pentru sistemele de ventilație care funcționează în mod continuu, unde nu este nevoie să se oprească sau să se modifice frecvent modurile de funcționare. Penetrațiile automate au un controler care controlează electronic funcționarea sistemului.
Este important! De multe ori, proprietarii de case nu văd diferența sau confundă procesul de echipare a conductei și a coșului de fum. Temperatura gazelor din coș este de multe ori mai mare decât temperatura normală a aerului, iar în sobele cu combustibil solid ajunge la 700-800 de grade, astfel încât conductele se încălzesc. Pentru evitarea unui incendiu, orificiul de evacuare a hornului este echipat cu o conductă rezistentă la foc. Nodul de trecere prin acoperișul ventilației nu necesită protecție împotriva focului, deoarece temperatura în acesta este cu numai 0,5-1 grade mai mare decât temperatura camerei.
Montarea de piloți
În casele moderne private, dotate cu încălzire prin gaz sau lemn, instalarea ventilației este obligatorie. În timpul gătitului, respirației, spălării, uscării hainelor și procedurilor de apă, se formează o cantitate mare de vapori de apă, care trebuie îndepărtați astfel încât locuința să nu fie caldă, înfundată și umedă. Unitatea de trecere prin acoperișul conductei de ventilație este echipată după finalizarea lucrărilor de asamblare a ansamblului conductei din interiorul încăperii. Acest lucru va necesita un material de etanșare din cauciuc sau silicon (Master Flash), material de etanșare pe bază de silicon, șurubelniță, șuruburi, penetrare. Instalarea este după cum urmează:
- Se determină localizarea conductei. Codurile clădirilor necesită amplasarea unor orificii de ventilare în imediata apropiere a creastei acoperișului, astfel încât gaura să fie amplasată între capriori.
- Locuri marcate. Găurile pentru îndepărtare trebuie să fie cu 2-3 cm mai mari decât diametrul țevii. Pentru a nu fi greșit în dimensiune, puteți utiliza un marcator pentru a desena o țeavă pe suprafața acoperișului sau pentru a face un model din carton.
- Gaura este tăiată. În locul desemnat al acoperișului, se face o gaură din care este necesar să se îndepărteze izolația, bariera de vapori, rămășițele învelișului, precum și impermeabilizarea. Pentru a tăia o gaură în acoperișul metalului, trebuie să găuriți câteva găuri pe cercul marcat cu un burghiu și apoi să terminați lucrul cu un ferăstrău sau cu foarfece pentru metal.

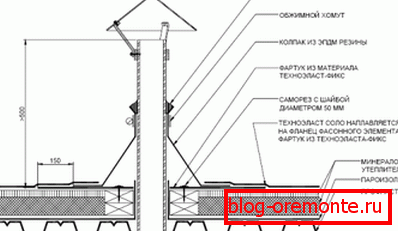

- Acoperișul este pus pe conducta de aer, ar trebui să fie deasupra suprafeței acoperisului. Straturile de impermeabilizare și bariera de vapori cu bandă adezivă sau material de etanșare sunt lipite pe suprafața țevii. Se pune un strat de etanșare din cauciuc pe pătrundere, atașându-l la materialul de acoperiș. Dacă acoperișul metalic sau acoperișul ondulat este realizat cu șuruburi autoportante și dacă are o acoperire moale, materialul de etanșare este simplu lipit cu un material de etanșare.
- O umbrelă protectoare este pusă pe partea superioară a canalului de aer pentru a preveni intrarea în ventilație a precipitațiilor, a resturilor sau a păsărilor.
Profesionistii de acoperisuri cred ca un nod analfabetizat de trecere prin acoperisul unei conducte de ventilatie provoaca scurgeri in 2 cazuri din 10. Aceasta se datoreaza adesea locatiei prizei de ventilatie atunci cand un buzunar de zapada nu se formeaza in jur. Zăpada din jurul țevii se topește în cele din urmă și pătrunde sub acoperiș. Prin urmare, unii maeștri recomandă eliminarea directă a canalului prin creastă. Este demn de remarcat faptul că această metodă încalcă integritatea cadrului de acoperiș al acoperișului, prin urmare, are mulți adversari.
