Rafturi de acoperiș sistem de acoperiș

Când se construiește o clădire sau o structură, acoperișul este elementul final. Aceasta este o suprapunere care nu numai că transmite încărcături externe pe pereții clădirii, ci și le distribuie în mod egal pereților și suporturilor interne ale casei. În cele mai multe regiuni, acoperișul obișnuit de tip gable a devenit foarte răspândit. Luați în considerare dispozitivul.

Ce este un acoperiș gable?

Acesta este cel mai popular tip de acoperiș în construcția de clădiri rezidențiale. Vă permite să creați un mansardă destul de spațioasă, care nu necesită izolare suplimentară. Mai mult decât atât, schema acoperișului gable este destul de simplă. Instalarea sa nu necesită investiții financiare mari.

Acoperișul arcadei este alcătuit din două planuri dreptunghiulare care sunt conectate la partea de sus unul cu celălalt și în partea de jos cu pereții casei. Sfârșitul unei astfel de clădiri este de obicei construit din aceleași materiale ca și pereții clădirii. De asemenea, puteți face intrarea la mansardă. Cu toate acestea, poate fi de tip mansardă.

Astăzi este foarte la modă să construim o altă cameră la mansardă. Izolat de sistemul de acoperiș din alamă interioară vă permite să creați o cameră de zi adevărată.

Unghiul acoperișului ar trebui să contribuie la coborârea independentă a apelor pluviale și a zăpezii topite.

Designul acoperișului arcului

Designurile Gable sunt cele mai populare în clădirile cu o singură etapă.

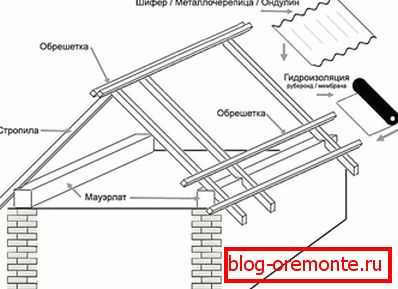

Construcția acoperișului gable include:

• căpriori;
• ladă;
• planuri înclinate;
• mawérlat;
• coaste orizontale;
• calul;
• vale;
• Consolele.

Unghiul de înclinare

Una dintre cele mai importante componente ale unui acoperiș fiabil este unghiul de înclinare sau, cu alte cuvinte, unghiul pantei. Valoarea sa depinde în mod direct de climatul fiecărei zone specifice, de proprietățile materialelor de acoperiș și de proiectarea arhitecturală a clădirii.

Cu cât este mai mare unghiul pantei acoperișului, cu atât mai puțină zăpadă este colectată pe el și mai mult presiunea vântului care trebuie să reziste. Prin urmare, în zonele în care există o cantitate mare de precipitații, acoperișul este construit întotdeauna la un unghi mare, astfel încât masele mari de zăpadă care ar putea prăbuși clădirea să nu se acumuleze pe acesta.

1. Viteza zăpezii care coboară de pe acoperiș depinde și de materialul de acoperiș.
2. Calitatea acoperișului depinde, de asemenea, de greutatea sa. Prin urmare, acest lucru trebuie luat în considerare atunci când se creează o marjă de siguranță pentru sistemele de acoperiș.

Fiți atenți! În zonele unde suflă puternic vântul puternic, acoperișurile sunt ușor înclinate pentru a reduce presiunea vântului. Cu toate acestea, la un acoperiș gable, unghiul de înclinare nu poate fi mai mic de 5 grade, indiferent de regiunea climatică.

Costul construcției depinde de panta și alegerea corectă. La urma urmei, pentru a acoperi acoperisul cu o pantă abruptă, aveți nevoie de o cantitate mai mare de material de acoperiș și de efortul muncitorilor.

Structura de structură a structurii

Structura sistemului de acoperiș al unui acoperiș gable este determinată de forma acoperișului, de numărul de coloane interioare, de lungimea secțiunii dintre coloane și de alți factori.

Rafturile picioarelor sunt partea principală a structurii de structură. Ele sunt așezate de-a lungul pantei acoperișului și servesc ca suport pentru blat.

Rafturile din aceste clădiri sunt de două tipuri:

• agățat - care se bazează pe pereții casei doar se termină, fără participarea coloanelor intermediare;
• Suspendate - care se sprijină pe pereții casei și pe capete și pe partea centrală.

În construcția de case cu pereți ușori pentru instalarea acoperișului folosit graiferi agățat. Principalul lor avantaj este că pot suprapune secțiunea lungă. Acest element al sistemului de funduri funcționează în compresie și îndoire.

Datorită proprietăților sale tehnice, rafturile încarcă doar două coloane de susținere extreme - pereții clădirii. Efectul puternic de rupere este îndreptat spre grinzi. Pentru a atenua acest efect și pentru a preveni divergența picioarelor de rafturi, se aplică o strângere: lemn sau metal. Ele sunt fixate la baza rafturilor. Fasciculul cu struturi este întărit paralel cu strângerea, dacă lungimea secțiunii este mai mare de 8 metri. În cazul în care intervalul este mai mic de 8 metri, se introduce un șurub între partea superioară a căpriorilor și strângerea.

Reglarea superioară a strângerii de fixare garantează o îmbinare puternică și de lungă durată cu rafturile și, indiferent de calitatea acestora, de ce sunt făcute. Scopul acestui lucru este de a preveni întinderea coroanei și reducerea deformării. Această tehnologie își găsește în permanență aplicația în sistemele de acoperiș din acoperișurile mansardelor.

În cazul în care clădirile au coloane intermediare pe coloane sau un perete portant mijlociu, poate fi utilizat aici un tip de înclinare. Acestea pot fi utilizate dacă dimensiunea spanului nu este mai mare de 6,5-7 metri.

Fiți atenți! Instalarea unei alte coloane suplimentare va permite ca lățimea de suprapunere să fie de 11,5-12 metri, iar cele două coloane - până la 15-15,5 metri.

Tipul de fundații ale coronamentului pentru acoperiș depinde de materialele de construcție utilizate în construcția casei și a cadrului acesteia.

Fiți atenți! Sistemul de acoperiș cu ajutorul canelurilor de perete pentru acoperiș, ceteris paribus, mai ușor și mai ușor de montat, comparativ cu aceleași sisteme. În plus, utilizarea acestui tip de cornișe economisește cherestea și, în consecință, resursele materiale ale clientului.

Atunci când se utilizează grătare suspendate și montate în același timp pe mai multe secțiuni atunci când se construiește un singur acoperiș, este posibilă alternarea lor în diferite moduri.

Înainte de instalarea sistemului de ferme, este necesar să se facă absolut toate măsurătorile, să se calculeze numărul de ferme și să se determine cele mai reușite opțiuni de îmbinare cu alte elemente ale acoperișului. Aceasta este cea mai consumatoare de timp și cea mai importantă parte a întregului proces de construire a unui acoperiș gable. Fiabilitatea și viabilitatea întregului element de construcție aflat în construcție depind de corectitudinea și corectitudinea calculului. Prin urmare, această parte a lucrării ar trebui, cu siguranță, să fie încredințată profesioniștilor.

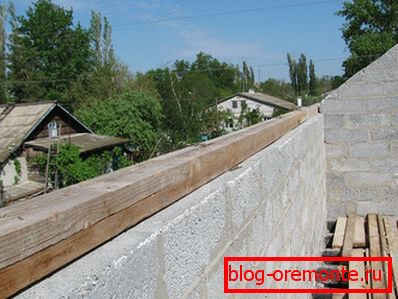

Caracteristici montare mowerlat

Mauerlat este o parte din structura acoperișului, o cherestea cu o secțiune transversală de cel puțin 10x10 cm și de obicei de 15x15 cm. Este suportul grinzilor. Scopul său principal este redistribuirea uniformă a sarcinilor pe care le creează acoperișul structurii. În plus, ea îndeplinește funcția de un fel de fundație.

Mauerlat este instalat pe întreaga lungime a clădirii, închis sub piciorul cavoului. Se duce la partea de sus a peretelui. Mauerlat poate fi fixat de-a lungul axei sau mai aproape de marginea peretelui, dar nu mai puțin de 5 centimetri de marginea exterioară. Depinde de proprietățile tehnice ale peretelui.

În producția de mauerlatov, de regulă, lemnul este utilizat. Cu toate acestea, la instalarea unei baze de acoperiș metalice, este posibil să se utilizeze o varietate de plăci de profil metalic.

Pentru a evita deformarea de la vânt, fasciculul de putere ar trebui să fie atașat la perete cât mai strâns posibil, deoarece acoperișul este practic o pânză imensă.

Mauerlat este așezat pe partea de sus a materialului de acoperiș sau a oricărui alt material de impermeabilizare, la cel puțin 40 de centimetri de la marginea superioară a podului. Rune sunt bazate pe rafturi, care sunt tăiate în picioare, la o distanță de 3-5 metri. Unghiul dintre piciorușul de bare și braț trebuie să se apropie de linia dreaptă. Cu o lungime mare a picioarelor de fermă, este prevăzută instalarea de suporturi suplimentare, care se bazează pe șezlonguri.

În general, o plăcuță de putere este un întreg sistem de piese interconectate care sunt atașate la grinzi. Astfel, de-a lungul perimetrului acoperișului se formează o bază destul de puternică.

Atunci când se folosesc ferme înguste, construcția sistemului de acoperiș arborar se răsfrânge. Pentru a preveni acest lucru, se aplică o rețea specială de armare, care este montată de brațe, corzi și șuruburi. Pentru producerea unei astfel de rețele, se utilizează plăci de dimensiune de 25x150 milimetri sau plăci din lemn de bușteni cu un diametru de cel puțin 130 milimetri.

Sistemul de acoperiș pentru acoperiș este fundația de susținere a unui acoperiș înclinat, care constă din picioarele de trotuar, corzile înclinate și stâlpii verticali. Datorită elementelor de fixare (rafturi, șuruburi, șanțuri, corzi, etc.), rafturile sunt combinate într-un sistem de rafturi. Rafturile pot fi fabricate din diverse materiale: metal, beton armat, lemn sau amestecate în compoziție.

Pentru cea mai obișnuită construcție a acoperișului, dimensiunea posibilă a unei cherestea pentru grinzi variază de la 40x150 mm la 100x250 mm. Acești parametri depind de lungimea dintre grinzile instalate, lungimea picioarelor de rafturi și, în mod necesar, de dimensiunea așteptată a precipitațiilor de zăpadă și de încărcările vântului pentru regiune.

Baza sistemului de bare de acoperiș sunt picioarele de fermă sau doar barele de feronerie sau fermele. Acestea sunt așezate la un unghi egal cu panta acoperișului, iar capetele inferioare sunt atașate cu suporturi metalice sau cu șipci de metal pe placa de alimentare.

Partea finală a ansamblului sistemului de bare de acoperiș este îmbinarea tuturor elementelor sale cu ajutorul elementelor de fixare. În acest scop, colțurile sau capsele metalice sunt utilizate cel mai adesea, dar, de asemenea, se utilizează din ce în ce mai mult o prindere cu șuruburi.

Tipuri de acoperișuri

Cel mai practic este un acoperiș gable cu o pantă de 35-40 de grade.

În această poziție, sarcina este egală împărțită, cu toate acestea, spațiul mansardă nu este potrivit pentru echiparea camerei. Poate fi folosit ca auxiliar. Un astfel de defect poate îndrepta un acoperiș arcuit rupt, compus din 2 elemente - fundul cu o pantă ascuțită, iar partea de sus cu o ușoară. Aceasta este o clădire din mansardă. Acest acoperiș poate suporta o încărcătură semnificativă de vânt și zăpadă care se desprinde bine. Sistemul de grătare pentru "casa din sat" face posibilă dotarea podelei mansardate într-o altă cameră de zi.

Măsurătorile precise și exacte reprezintă baza pentru construirea unui acoperiș gable. Și în timpul asamblării, este necesar să se respecte precizia și exactitatea absolută. Acesta este motivul pentru care construcția unui acoperiș gable ar trebui să fie transferată unor specialiști cu înaltă calificare, care au toate cunoștințele necesare privind teoria și aplicarea practică. Rezumând toate cele de mai sus, putem spune următoarele: un acoperiș gable are o serie de avantaje fără îndoială. Acestea includ simplitatea performanței tehnice, probabilitatea scăzută de scurgere, rezistența ridicată și rezistența la uzură, ușurința de reparare în caz de funcționare defectuoasă, posibilitatea de amenajare a unei camere de zi cu drepturi depline în spațiul mansardă, economii excelente, deoarece construcția necesită o cantitate relativ mică de materiale de construcție.
