Caracteristici de design

Sistemul de acoperișuri de tavan din tipul cu o singură pantă este o jumătate simplificată a pantei cu două pante. Avantajele sale:

•  Greutate redusă. Greutatea redusă a structurii vă permite să construiți de la zero sau să reconstruiți acoperișul, fără a schimba fundația fără ao întări. Acesta este un mare plus, deoarece costul construcției fundației, chiar și cu propriile mâini, reprezintă aproximativ o treime din costul întregii clădiri.
• Disponibilitatea materialelor. Deoarece sistemul de acoperiș este alcătuit în principal din lemn, un material ieftin care este recoltat și vândut peste tot în Rusia centrală, distanța de la magazin la locul de construcție este minimă. Prețul construcției este acceptabil pentru orice buget.
• Instalare ușoară. În mod tipic, salariul comandanților profesioniști de acoperiș este de 50% din costul construcției unui acoperiș. Prin urmare, acest design cu un sistem elementar de baschet face posibilă reducerea costurilor prin refuzul de a angaja lucrători terți și montarea rafturilor unui acoperiș cu mâinile tale.

În ciuda avantajelor evidente, este imposibil să nu menționăm dezavantajele acestui tip de acoperiș:

•  Eficiență energetică redusă. Datorită faptului că spațiul de aer al acoperișului slab, care servește ca strat izolator termic natural, este mai mic decât aceeași distanță față de acoperișul cu două pante, acesta nu este suficient pentru a preveni pierderile de căldură. Acoperișul este realizat din materiale cu conductivitate termică ridicată, astfel încât în ​​timpul verii este foarte fierbinte, se răcește în timpul iernii, transferând căldură sau frig în încăperile de acoperiș. Pentru a elimina acest neajuns, este necesar să vă organizați o izolare mai bună și o ventilație a încăperilor cu propriile mâini.
• Incapacitatea de a dota mansarda. Pentru unii proprietari, este necesar un mansardat, dar este dificil să-l amenajați sub un singur acoperiș. Dar pe suprafața pantei cu o pantă mică este convenabilă plasarea bateriilor solare, a rezervoarelor pentru încălzirea apei și chiar a unei mici platforme pentru relaxare și plajă.
• Formarea de zăpadă și zăpadă. Această problemă este relevantă pentru clădirile agricole aflate în vecinătatea clădirii principale de locuit. Zăpada alunecă de pe pantele mai abrupte ale acoperișului casei și rămâne în garajul mai mic. Cu toate acestea, dacă efectuați calculele în mod corect, alegeți materialul adecvat, acest dezavantaj nu va îngrijora proprietarii.

Sisteme de structuri de construcție

Sistemul de acoperiș cu sistem unic не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

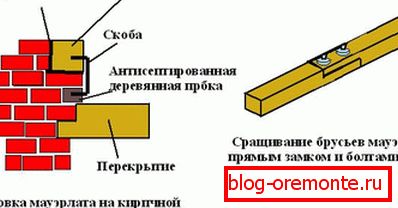

1. Mauerlat. Baza puternică, masivă, realizată dintr-o bară cu o secțiune de 150x150 mm. Mauerlat este atașat la partea superioară a pereților, astfel încât el ia greutatea acoperișului peste el și îl redirecționează către fundație. Nu este instalat numai în casele de busteni si cherestea, in care sarcinile Mauerlata efectueaza coroana superioara a casei de busteni. În structurile din cărămidă sau în silicatul de gaz de-a lungul marginii superioare a peretelui, se stabilește cofrajul și se toarnă o șapă de beton.
2.  Rafturi picioare. Rafturile sunt bare din lemn durabile, cu o secțiune de 50x150 mm sau 100x150 mm. Se sprijină pe pereți, formând geometria pantelor. Pasul dintre două picioare de trotuar este ales între 60-120 cm Este necesar să se țină cont de faptul că pasul prea rar și prea frecvente este nedorit: în cazul în care cavitatea este prea mult, proiectul va fi prea greu, dacă nu suficient, nu va susține greutatea materialului de acoperiș. rafturile definesc calculul tehnic.
3. Brace. De asemenea, se numește element de picior inferior al suportului suplimentar. Acesta se îndepărtează de un suport sub un unghi, susținând partea de mijloc a cavității, prevenind deformarea sa. Stâlpii sunt de asemenea din lemn, plăci cu o secțiune de 50x150 mm.
4. Recepția. Un suport vertical, care pe o parte se află pe partiția de susținere, în timp ce celălalt susține piciorul de coasere, transferându-și greutatea la fundația clădirii. Pasul dintre rafturi ar trebui să fie de 1,2-1,5 m, o distanță mai mare nu oferă suport adecvat.
5. Intinzând Acestea sunt fabricate din același material ca placa de putere, efectuează aceleași funcții ca și diferența care este instalată pe pereții de susținere interni.
6. Real. O placă poziționată pe orizontală strângând doi stâlpi pentru a împiedica răspândirea acestora.
7. Fillies. Utilizați dacă lungimea picioarelor nu este suficientă pentru a construi o consolă a acoperișului. Acestea sunt plăci de secțiune mai mică, cu ajutorul cărora se extind plafonul. Distanța de la standuri până la capătul fileului trebuie să fie de cel puțin 40 cm.

Tipuri de sisteme de acoperiș

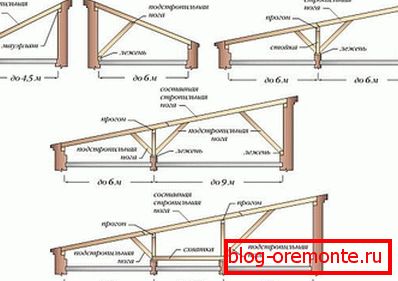

În funcție de structura structurii, pentru instalarea unui acoperiș mono-lateral, care corespunde cel mai bine condițiilor specificate, se folosesc diferite tipuri de sisteme de ferme:

•  Naslonnaya. Particularitatea constă în faptul că grinzile suspendate sunt montate numai în construcții cu suporturi interne ale rulmenților. Este relevant pentru construcția cărămizilor sau a blocurilor, dar dacă un cherestea sau un ansamblu de cherestea este făcută într-o perete despărțitor, în interior, atunci este potrivit pentru el. Schema în relief cuprinde elemente suplimentare de susținere: rafturi, pene, contracții, suporturi pentru picioare și suporturi. Cu cât este mai mare suprafața și greutatea acoperișului cu un singur pas, cu atât mai multe părți auxiliare. Astfel, este posibilă blocarea construcției, distanța dintre pereți în care este mai mare de 12 m, dacă există două suporturi de rulment în interiorul acesteia.



• Alunecare. Grinzi de alunecare utilizate în construcția clădirilor de bușteni și jurnal. Constructorii experimentați spun că clădirile din lemn se scad în timpul primilor 5-6 ani după asamblare, în primul an de funcționare, pierd până la 15% din înălțime. Prin urmare, dacă le echipați cu un acoperiș cu o montare rigidă, acoperișul se va deforma, cu timpul va trebui să fie redesenat. Cu toate acestea, grinzile culisante din partea inferioară au elemente de fixare de tip glisor, prin urmare, atunci când o casă de busteni dispare, acoperișul nu este deformat, ci ajustat.



• Agățat. Acest sistem de acoperiș nu se bazează pe pereți despărțitori interiori, ci doar pereți exteriori. Cel mai adesea, pentru o astfel de construcție, se construiește un cadru de construcție cu pereți de aceeași înălțime. Pentru a seta panta pantei folosind un suport din lemn. Rafturi de fermă - un dispozitiv constând dintr-un rack, strângere, capriori și, dacă este necesar, corzi, care sunt colectate pe teren. Ele arata ca un triunghi drept, in care hypotenusa este capriori, micul picior este strut, iar cel mare este inhalarea. Pentru a instala ferme, pardoselile temporare sunt construite pe grinzile de podea, capabile să susțină greutatea muncitorului și a barei de prindere. Potrivit dacă distanța dintre pereți nu depășește 4,5 m.

Opțiuni de proiectare

Pentru a înțelege care elemente ar trebui să aibă sistemul de tavan al acoperișului vărsat, care ar trebui să fie pasul dintre ele, trebuie să măsurați lungimea și lățimea clădirii, să determinați distanța dintre pereții de susținere. Dacă facilitățile Dina:

• 4, 5 metri și mai puțin. Dacă distanța dintre partiții este mică, puteți alege cea mai simplă opțiune, care constă din picioare ferm fixate Mauerlat și rafturi. Instalarea nu provoacă dificultăți semnificative, poate fi făcută manual. Această metodă este utilizată pentru clădirile de mici dimensiuni: garaje, hale, toalete de stradă.
• 4.5-6 m. În cazul în care distanța depășește valorile recomandate, șanțurile de șase metri care nu au suport pe partiția interioară vor cădea sub propria greutate. Prin urmare, sistemul de prăjini trebuie să fie întărit cu stâlpi care se sprijină pe podea montat pe grinda podelei.
• Până la 12 m. Dacă lungimea acoperișului depășește 12 metri, instalați cel puțin un suport pe care se sprijină struturile. Pasul dintre rafturi și rafturi nu trebuie să depășească 1,2-1,5 m.
• Până la 16 m. Pentru structuri, distanța dintre pereți în care depășește 16 m, este necesar să se instaleze cel puțin doi stâlpi, fixați cu o grămadă, de corzi multi-direcționale. Acest sistem de rafturi este folosit extrem de rar, este potrivit pentru amenajarea unor hale mari pentru păstrarea animalelor sau a depozitelor.

Trebuie să se înțeleagă că cu cât este mai mare clădirea, cu atât mai complexă este sistemul de prăjini pe care-l cere, cu atât este mai mic pasul dintre grinzi. Deoarece lungimea standard a cherestelei este de 6 metri, structurile a căror lățime depășește 4,5 necesită fabricarea picioarelor compozite ale barelor de trotuar, formate din una sau două plăci legate prin suprapunere de 50 cm.

Proiect de redactare

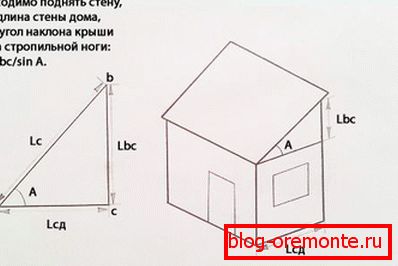

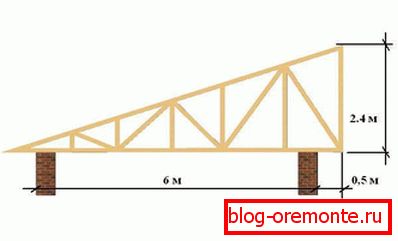

Deci un acoperiș de tip macră are forma unui triunghi, unele dintre lungimile pe care le cunoaștem, restul poate fi calculat folosind formule trigonometrice cunoscute tuturor de la școală. Să presupunem că hypotenuse este un picior de fermă, îl desemnează prin Lc. Apoi, segmentul Lbc este piciorul, înălțimea peretelui de la grinzile podelei până la creastă. Prin urmare, Lcd este lățimea casei, A este unghiul de înclinare a pantei (selectat sau calculat). Acum totul depinde de partidele pe care le cunoaștem:

• Dacă lățimea casei și înălțimea peretelui de la tavan până la creastă sunt setate, atunci calculăm unghiul de înclinare utilizând calculatorul: tgA = Lbc / Lcd;
• Dacă se cunoaște unghiul pantei și lățimea structurii, atunci calculăm înălțimea peretelui ridicând: Lbc = tgA * Lcd;
• Atunci când se determină lățimea clădirii și unghiul de înclinare a versanților, se poate calcula lungimea piciorului cavității: Lc = Lcd / cosA.

După efectuarea calculelor, se realizează o schemă pe care se aplică dimensiunile obținute. Desenul simplificat reflectă, de asemenea, pasul dintre ferme.

Construiți un sistem de ferme

Deoarece secvența de lucru depinde de tipul de sistem de prăjini, să analizăm modul de construire a unui acoperiș cu o singură față pentru un garaj de 4,5 m lățime cu propriile mâini.

1. După înălțarea zidurilor peretelui, având capăt sub formă de triunghi dreptunghiular, pereții despărțitori pe care se va odihni panta sunt impermeabili înainte de a instala placa de alimentare. În acest scop, ruberoidul este pliat în două sau trei ori sau un film special.
2. Pe perete este instalată o curea armată: se instalează cofrajele, se instalează armături și se toarnă betonul vâscos. Găuri prefabricate pentru montarea Mauerlat. Înainte de a fixa bara de susținere, este tratată cu o compoziție bioprotectoare împotriva focului. Atașați șuruburile de ancorare mauerlat.



3. Apoi pregătiți căpriorii. Plăcile cumpărate sunt tăiate cu mâinile lor, ținând seama de faptul că piciorușul de creastă ar trebui să formeze o crestătură de acoperiș de 40-50 cm pe ambele părți. Un raft ridică și marchează locul pentru legături sub placa de alimentare. Picioarele rămase sunt realizate conform acestei probe.
4. Ei pun mâna proprie în partea din spate și cea din față, întinzând linia de pescuit între ele, de-a lungul căruia picioarele răstălmătoare rămase sunt instalate și ajustate. În mod optim, dacă pasul dintre ele este de 50-80 cm.



5. Acest lucru este urmat de aparatul obreshetki, solid sau zăbrele. Solid este potrivit pentru tipurile de acoperiri moi și este fabricat din placaj. Lattice constă din plăci dipsate, montate perpendicular pe grinzi, utilizate pentru pardoseli metalice și foi metalice profilate. Pasul dintre elementele bateriei depinde de greutatea materialului de acoperiș.
