Sisteme de acoperiș - structură și desene

Acoperișurile acoperite sunt utilizate cu succes în construcția de structuri gospodărești: garaje, hale, hale, terase și foișoare. Acesta este un mod practic și economic de a proteja clădirea de precipitații, vânt și frig. Cu toate acestea, dispozitivul aruncă acoperiș adecvat pentru case private.

Cu această soluție de construcție, arhitecții proiectează proiecte îndrăznețe cu mai multe pante inegale. Un plus imens de acoperișuri cu o singură pantă constă în disponibilitatea acesteia pentru masele de proprietari datorită costului redus al materialelor utilizate și ușurinței instalării. Acest articol vă va spune despre proiectarea unui sistem de acoperiș cu un singur pas, cum să calculați panta unei rampă și să o construiți cu propriile mâini.

Acoperiș acoperit

Cel mai adesea, termenul "singur" înseamnă un acoperiș care are o pantă. Panta, a cărei pantă este stabilită printr-un sistem simplu de prindere, se bazează pe pereții caroseriei și pe partițiile interioare, dacă există. Placile de acoperiș moale, ondulin, terase, plăci metalice sau eurodeziv sunt utilizate ca material de acoperire. Există două tipuri de acoperișuri:

1. Ventilate. Designul acoperișului ventilat este potrivit pentru dotarea cu terase deschise și arbori, folosiți în perioada de vară. Panta pantei unui astfel de acoperis variază în grade de 3-6 grade. Instalarea unui acoperiș de tip ventilat nu implică încălzirea și, uneori, decuparea de la gable.
2. Neventilat. Panta unui acoperiș cu o singură pantă de tip ne-ventilat este de 2-25 grade, în funcție de tipul de material de acoperiș utilizat. Această opțiune este utilizată pentru a suprapune sediul, funcționează în toate sezoanele, clădiri rezidențiale, garaje încălzite. Terasa neventilată atent izolată, sigilată pentru a reduce pierderile de căldură.

Particularitatea tipurilor de acoperiș înclinat constă în aceea că o pantă plană nu asigură o coborâre independentă a zăpezilor în timpul iernii, mai ales dacă în construcții a fost utilizat un material de acoperire cu structură aspră. Prin urmare, este posibil ca în iernile deosebit de zăpadă un proprietar de locuințe va trebui să ia o lopată.

Punctele forte ale acoperișului vărsat

Din ce în ce mai mult, designerii și dezvoltatorii abandonează proiecte complexe în favoarea unui acoperiș cu un singur vagon. Acest lucru este ușor de explicat prin avantajele sale:

• Cost redus. Datorită economiei materialelor de construcție, instalarea unui acoperiș mono-lateral este de 2-2,5 ori mai ieftină decât o panta dublă de această dimensiune.
• Simplitatea. Proiectarea sistemului de acoperișuri cu o singură pantă este suficient de simplă pentru auto-instalare. Chiar și cu o mică experiență în domeniul construcțiilor, un meșter nou-născut singur va face față muncii, având un desen și un instrument necesar.
• Rezistență ridicată la vânturi puternice. Un acoperiș cu un singur pas este cea mai sigură opțiune dacă situl este situat într-o zonă cu un trandafir constant de vânt, principalul lucru fiind acela de a determina corect partea de vânt și de a îndrepta rampa de-a lungul acestuia.
• Reducerea costurilor de încălzire. Deoarece distanța dintre panta și tavanul pe acoperișul unic este mai mică decât cea a altor tipuri, încăperile încălzite nu se răcesc, ceea ce înseamnă că pierderea de căldură în timpul încălzirii casei devine mai mică.
• Disponibilitatea proiectului. Chiar dacă nu reușești să faci desenul însuși, există un număr mare de proiecte gata făcute, cu diagrame detaliate ale sistemului de bare și noduri de pe Internet și în literatura de construcții.
• Ușor de întreținut. Designul acoperișului vărsat permite în orice moment evaluarea stării sistemului de acoperiș, înlocuirea pieselor deteriorate, întărirea materialului de acoperire în mod independent, fără a implica acoperișuri angajate ale căror servicii sunt scumpe.

Tipuri de sisteme de funduri

Sistemul elementelor de acoperiș de acoperiș este un cadru care se sprijină pe el însuși și distribuie greutatea acoperișului în jurul perimetrului pereților portanți, dând stabilitate structurii. În funcție de plasarea suporturilor, se alocă două tipuri de grinzi:

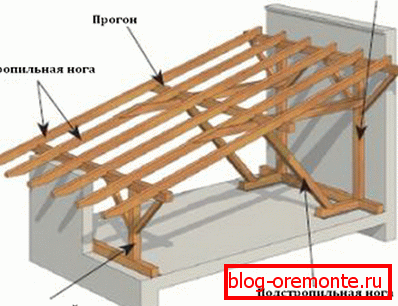

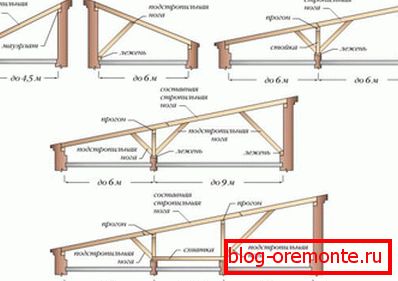

1. Naslonnaya. Această metodă de organizare a sistemului de truss implică utilizarea partițiilor interne pentru a obține un sprijin suplimentar. Pe peretele de sprijin, situat în mijlocul camerei, instalați rafturi care susțin picioarele de fundație în mijloc. Dacă utilizați două pereți despărțitori interiori, puteți bloca clădirile cu o lățime de până la 16 m.
2. Agățat. Acesta este un sistem de structură mai complex, care se bazează numai pe pereții exteriori, deci pentru a-l stabiliza mai multe elemente auxiliare. Cea mai mare lățime a clădirii, care poate fi echipată cu grinzi agățate, este de 7,5 m, ceea ce va necesita o construcție destul de complicată, a două stâlpi, veneți și puști. Pentru a calcula corect sistemul de prindere suspendat necesită cunoștințe și experiență profundă.

Baza pentru construirea unui sistem de bare de tip suspendat sau de tip nacel este o desen detaliat care reflectă dimensiunile exacte și aranjamentul reciproc al elementelor și metoda de fixare a ansamblurilor principale.

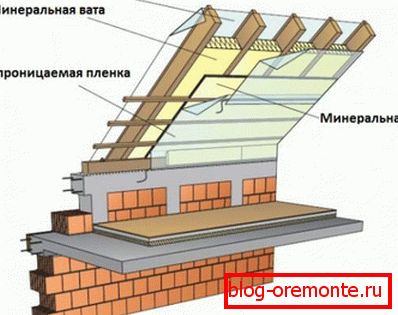

Compoziția sistemului de bare

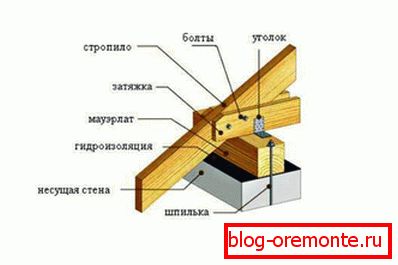

Schema de acoperire cu un singur pas pentru structuri cu o lățime de până la 4,5 metri a tipului naval include un număr limitat de elemente. Baza pentru sistemul de ferme este un mauerlat, realizat din lemn durabil 150x150 mm. Este fixat pe partea superioară a clădirii de-a lungul pereților, pe care sunt montate pantele. Pentru a forma panta acoperisului, peretii sunt ridicati la diferite inaltimi. De asemenea, acoperișul necesită picioare de rafturi, realizate din plăci de 50x150 mm. Din tapetul de la capetele plăcii, sunt executate gurzi pentru fixarea rafturilor pe plăcuța de alimentare. Picioarele sunt instalate pe un fascicul de putere, introducându-l în gură, fixându-l cu colțurile metalice.

Pentru a distribui în mod egal greutatea materialului de acoperire pe toate picioarele de fermă, este necesară instalarea lamei. Pentru tipurile de acoperișuri moi care nu sunt capabile să păstreze forma proprie, ele folosesc un tip continuu de înveliș din plăci de placaj rezistente la umiditate. Dacă se folosesc folii sau placi profilate, este suficient să se coboare cu lamele de 25x50 mm peste grinzile cu un pas de 20-13 cm. Sistemul de acoperiș complicat al unui acoperiș al șezlongului include strângere, strângere, stâlp și vârf. Toate elementele sunt realizate din lemn de gradul I, uscate la umiditate optimă de 15-18%, șlefuite și tratate cu impregnare antiseptică de penetrare profundă.

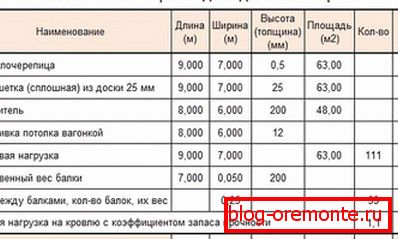

Este important să observăm echilibrul dintre complexitatea sistemului de bare și secțiunea transversală a elementelor sale - prin complicarea designului, creșteți greutatea acestuia. Dimensiunea recomandată a grinzilor este calculată pe baza sarcinilor temporare și permanente care acționează pe acoperiș sau determinate în funcție de tabelele valorilor finite, luând în considerare lungimea și pasul dintre picioare, tipul de lemn.

Calcularea pantei pantei

Acoperișul este bine deoarece, dacă este orientat corespunzător de-a lungul vântului și alege panta optimă, va rezista unui vânt puternic, care va distruge panta dublă. Pentru a selecta unghiul de pantă al pantelor, trebuie să luați în considerare 2 parametri:

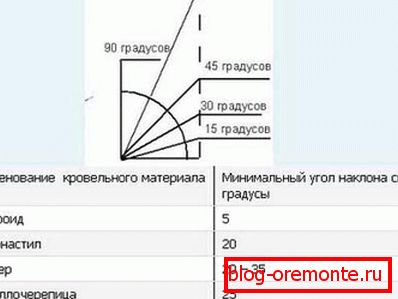

1. Materiale utilizate pentru acoperișuri. Dacă ați ales materialul pentru acoperiș înainte de proiectare, atunci criteriul principal în alegerea pantei va fi recomandările producătorului pentru instalarea acestuia. Plăci metalice instalate pe pante la un unghi de 30 de grade, ardezie - 20-30 grade, ondulate - de la 8 grade, acoperișuri rolă - de la 5 grade.
2. Condiții climatice. Dacă construcția are loc într-o regiune cu mult precipitații, atunci este mai bine să se pună o pantă de 20-25 grade, prin care apa curge prin gravitate, iar masele de zăpadă alunecă. În cazul zonelor cu vânt, dimpotrivă, pantele plate, cu o abruptă de 3-10 grade, cu vânt scăzut, sunt mai potrivite.

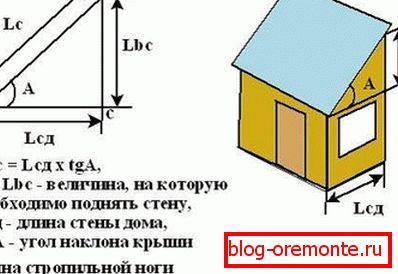

3. Vă rugăm să rețineți că o creștere a pantei acoperișului crește costul construcției datorită sistemului mai complex de grătare și a consumului de materiale de acoperiș. Cunoscând dimensiunea casetei la domiciliu și determinând unghiul pârtiilor, trebuie să faceți un desen schematic, care este ușor de determinat suprafața acoperișului, lungimea grinzilor și diferența dintre înălțimea pereților folosind formule geometrice.

Construirea unui acoperiș de montare este o opțiune excelentă dacă doriți să blocați rapid și ieftin clădirile de odihnă sau să atașați un carport la o casă. În plus, este un motiv excelent pentru a perfecționa abilitățile de construire, fără a risca să strici acoperișul datorită muncii slabe de calitate.
