Sistemul de acoperiș cu balamale - construcție și desene

Sistemul de tavan este o combinație a tuturor elementelor de susținere care formează scheletul pe care se află placa de acoperire. Capacitatea acoperișului de a rezista încărcăturilor de vânt și zăpadă, pentru a proteja interiorul de apă și frig, depinde de rezistența și fiabilitatea acestei fundații. Pentru a nu recurge la serviciile costisitoare ale firmelor care execută lucrări de acoperiș profesional, vom spune ce constă sistemul de acoperiș al unui acoperiș cu patru trepte, ce materiale sunt necesare pentru fabricarea acestuia și modul de asamblare a acestuia.

Mansardă în acoperișul încovoiat

Acoperiș de șold

Casă cu acoperiș încastrat

Tipuri de acoperișuri încovoiate

Numele "chetyrehskatnaya" unește mai multe tipuri de acoperișuri constând din patru avioane, pante:

  • Ipohondru. Designul său cuprinde patru pante de două forme geometrice: două dintre acestea sunt sub formă de trapez, două sunt triunghiulare. Înclinările în formă de triunghi înlocuiesc coloanele structurii. Pe de o parte, acesta este un plus, deoarece este posibil să se salveze pe material pentru pereți, iar pe de altă parte, un minus, pentru că lipsa gablonilor nu permite montarea ferestrelor obișnuite verticale.

    Acoperiș de șold

  • Gutter olandez. De fapt, se datorează tipurilor de acoperiș cu două pante, apoi acoperișurilor cu patru pante. În confuzie de acoperișuri intra pe trunchiate fața pante, șolduri. Ele nu înlocuiesc frontonul, ci îl modifică în formă trapezoidală. Acoperișul olandez arată foarte original și este excelent pentru construirea în zonele eoliene datorită efectului redus al vântului.

    Găuriți acoperirea olandeză

  • Daneză semi-întărită. Șoldurile acestui tip de acoperiș nu taie partea superioară a patului, ci cea inferioară, formând o pantă de lungime obișnuită. Iar sub creasta cu un astfel de design, este lăsat un mic pediment sub forma unui triunghi, care totuși permite economisirea pe ferestrele de dormit și organizarea unui iluminat vertical mai accesibil.

    Half-gage acoperiș danez

    Sistemul Rafter al acoperișului danez cu jumătate de articulație

  • Шатровая. Acoperiș acoperiș используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

Acoperiș acoperiș

În ciuda diferențelor externe, sistemele de bare ale acoperișului cu patru înclinări sunt realizate din aceleași elemente, ghidate de aceleași reguli.

Tipuri de sisteme de acoperiș

Sistemul de acoperișuri din șenile cu patru pene are un aspect diferit, în funcție de condițiile inițiale: zona casei care trebuie acoperită și aspectul interior. Există trei tipuri:

  1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Sistem de balustrade suspendat четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.

    Sistem de balustrade suspendat

  2. Naslonnaya. Sa așezat în case în mijloc sau pe ale căror părți există pereți portanți. Sistemul de tavan în acest caz este susținut nu numai pe pereții exteriori, ci și pe pereții interiori. Un sistem de prindere armat cu fermoar este mai fiabil și mai echilibrat, este mai ușor și mai ieftin să îl montați.

    Sistemul de lagăr suspendat

  3. Combinat. Constă din elementele sistemului nazlonnogo și din sistemul de prăjini suspendate. Se folosește dacă, ca suport suplimentar, nu sunt utilizate coloane sau coloane, ci un perete interior. Apoi, rafturile agățate se alternează cu înălțimea, formând un design deschis cu grinzi de podea deschise.

Grinzi suspendate și agățate

Acest tip de sistem de acoperiș este potrivit pentru o anumită casă, determinată în timpul perioadei de proiectare, efectuând calcule și realizând desene.

Calcularea pantelor și a înălțimii crestei

Elaborarea sistemului de acoperiș al acoperișului cu patru înclinări începe cu calculele care determină geometria structurii viitoare:

  • Calcularea rampelor de pantă. Designerii profesioniști efectuează un calcul bazat pe formule trigonometrice care calculează panta pantei prin cosinusul unui triunghi cu o bază dată egală cu lățimea casei. Însă constructorii începători pot folosi tabele de referință care oferă valori de pantă recomandate pentru zonele cu diferite încărcături de vânt și zăpadă și diverse materiale de acoperire. Printre acești factori se determină limitarea, care va fi optimă pentru această construcție. Rețineți că unghiul de înclinare de la pisică în intervalul de 45-55 grade este potrivit pentru majoritatea proiectelor. Cu toate acestea, cu cât este mai abruptă, cu atât mai multe materiale sunt cheltuite în timpul construcției.

    Crearea unui proiect de acoperiș de șold

  • Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Acoperiș acoperiș имеет коньковый узел, так как все стропила сходятся в одной точке.

Calculul unghiului de înclinare și al înălțimii creastei

Pentru a facilita procesul de proiectare a unui sistem de trotuar cu un acoperiș cu patru înclinații, pot fi utilizate programe speciale de calculator - calculatoare, care necesită doar introducerea datelor inițiale: dimensiunea casei, numărul de rampe.

Calculul încărcării

Următoarea etapă de proiectare este de a determina compoziția elementelor sistemului de prindere și a secțiunii lor. Pentru a face acest lucru, efectuați calculul încărcărilor la care este supus proiectul chetyrekhskatny. Acestea sunt împărțite în trei tipuri:

  • Permanent. Acoperișul lor încovoiat se confruntă tot timpul. În acest tip include greutatea placajului de acoperiș, sistemul de bare, mansardă, dacă intenționați să utilizați podul ca spațiu de locuit. Nu uitați că sistemul de scurgere a zăpezilor - aceasta este și o sarcină suplimentară, care suportă acoperișul.

    Calcularea sistemului de bare

  • Temporară. Structura nu este supusă în mod constant acțiunii acestor sarcini, dar numai din când în când, în restul perioadelor este minimă. Vorbim despre încărcarea zăpezii și a vântului, greutatea apei de decongelare și ploaie, masa unei persoane care efectuează reparații și întreținerea acoperișului.

    Acoperire pe acoperiș

  • Special. Acest element este relevant pentru locuitorii din zonele cu pericol seismic sau uragan crescut. Acoperișul cu patru pante este conceput ținând seama de posibilele încărcături extreme, pentru a asigura persoanele aflate sub el.

Calcularea secțiunii de tavan

Rezumând valorile tuturor încărcărilor, acestea determină totalul, care, în funcție de materialul de acoperiș utilizat, poate ajunge la 180-250 kg pe metru pătrat. Pe baza acestei cifre, determinați numărul de elemente ale sistemului de bare și secțiunea lor, referindu-se la tabelul de referință. Sistemele mai complexe sunt mai convenabile pentru a calcula în programe speciale, rezultatul căruia este o diagramă gata făcută a unui sistem de bare de acoperiș cu patru role.

Proiectul acoperișului de șold

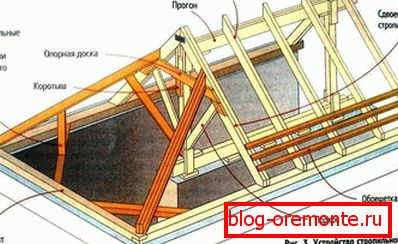

Elemente principale

Sistemul de acoperiș al tavanului constă dintr-o multitudine de părți componente, obligatorii și auxiliare:

Construcția acoperișului

  1. Mauerlat. O secțiune de fascicul de 100x100 mm sau 150x150 mm, distribuind uniform sarcina în jurul perimetrului pereților portanți. Diferența dintre acoperișul cu patru laturi este că patru plăci de alimentare sunt necesare pentru instalarea sa și nu două, ca și pentru un acoperiș cu două fețe.
  2. Intinzând O bară care servește drept suport pentru rafturi, care este utilizată în sistemul nazal. El, ca și mauerlatul, distribuie greutatea acoperișului, dar este situat pe peretele interior al lagărului.
  3. Rafturi picioare. Elemente ale plăcilor cu o secțiune de 50x150 mm sau 100x150 mm, care poartă placa de acoperire și setează geometria rambleelor. În construcția de acoperișuri chetyrehskatnyh utilizarea grămezi obișnuite, slat și berbeci. Privatele sunt aranjate în perechi de-a lungul grinzii de creastă, formând pante trapezoidale. Răi, care merg de la creastă la cele două colțuri ale casei, formează pantele triunghiulare de la capăt. Iar rafturile de rafturi se bazează pe partea superioară a lamelelor și au lungimi diferite.
  4. Ridicați râul. Cherestea, pe baza rafturilor verticale, la care sunt atasate caprioarele. Acesta este cel mai înalt punct al acoperișului.
  5. Rack-uri. Suporți verticali care se fixează la sol. Suporta o grinzita de creasta sau un picior de mijloc.
  6. Struturile. Barele care sunt poziționate la un unghi față de picioarele curbelor pentru a împiedica îndoirea lor.
  7. Strângere și șurub. Orizonturi orizontale din lemn sau metal, care leagă perechile picioarelor de fermă, reducând sarcina de spargere pe pereți. Șurubul este instalat în partea superioară a coronamentului, în strângere în partea inferioară, adesea utilizându-se drept grinzi de podea.
  8. Sprengel ferme. Sprengel - cremalieră verticală pentru grinzile fantelate. Dacă nu există nimic care să se odihnească, instalați o strângere între cele două laturi adiacente ale casei și, cu ajutorul colțurilor metalice, atașați spătarul.
  9. Șipci. Baza pentru podele de material de acoperis. În cazul în care panourile sunt îndoite fără goluri, designul battenului se numește solid. Și dacă panourile se alternează cu un spațiu liber - zăbrele. Schema de învelire depinde de tipul de material de acoperiș.
  10. Acoperișul acoperișului. O parte din capriori, care este de 40-50 cm în favoarea perimetrului casei, protejându-l de umiditate.

Construiți un sistem de ferme

Cu un desen al sistemului de ferme în mână, puteți începe lucrările de asamblare. Deoarece lemnul natural este utilizat în principal ca material, nu va fi superfluă tratarea lui cu un antiseptic de penetrare profundă pentru a proteja împotriva umidității și a bacteriilor. Stingătorii de acoperiș se bazează pe o serie de caracteristici care ar trebui luate în considerare la instalarea sistemului de prindere a unui acoperiș înclinat:

  • Este dificil chiar și pentru un lucrător foarte experimentat să efectueze lucrări de asamblare a acoperișului numai datorită lungimii și greutății mari a picioarelor și stâlpilor de fermă.

    Instalarea de caneluri obișnuite

  • Deoarece unele elemente ale sistemului de prăjini sunt lungi, în special grinzi diagonale, cherestea de dimensiuni standard nu este potrivită pentru fabricarea lor. Această problemă este rezolvată cu ajutorul unor structuri compuse din două sau chiar trei părți.

    Instalarea de caneluri diagonale

  • Dacă lungimea canelurilor nu este suficientă pentru a forma consola, ele sunt puse în practică prin niște fileuri din tablă de secțiune mai mică.

Sistemul de zăbrele, calculat și bine asamblat, este baza funcționării pe termen lung a acoperișului cu patru pante, care va deveni o protecție fiabilă împotriva intemperiilor, indiferent dacă este cort sau zăpadă!
