Sistemul de acoperiș pentru acoperișuri - dispozitiv și

Construită corespunzător și asamblată în conformitate cu tehnologia, acoperișul servește ca o barieră care împiedică pătrunderea aerului rece și umidității în casă. Din exterior, cu ochiul liber, vedem doar o mică parte a structurii - acoperirea acoperișului. Dar cadrul de acoperiș, care este componenta cea mai importantă, îndeplinește funcțiile de bază și suportă efectele încărcărilor de vânt și zăpadă.

Pentru ca aceasta să nu se deformeze ca urmare a funcționării, este necesar să se calculeze corect dimensiunea secțiunii transversale a elementelor sale și să se determine distanța dintre ele, luând în considerare greutatea materialului de acoperiș, panta și condițiile climatice. În acest articol vă vom spune ce sistem de cornișor al unui acoperiș arc al unei case este, din ce constă, cum este proiectat și asamblat cu mâinile tale.

Ce este un sistem de bare?

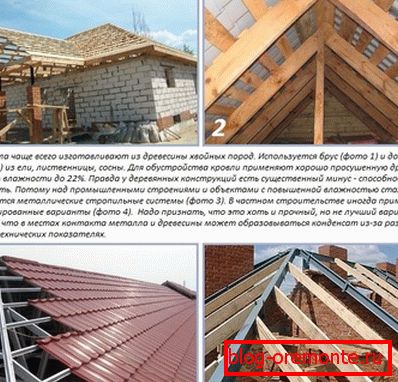

Sistemul de tavan pentru un acoperiș arcuit al unei case este un sistem de elemente de susținere interdependente, care împreună formează cadrul structurii. Este realizat din lemn sau metal în conformitate cu calculul sarcinilor care le vor afecta în timpul funcționării. Cadrul acoperișului acoperișului are următoarele funcții:

1. Oferă pantei acoperișului panta necesară. Forma tradițională sub forma unui dreptunghi echilateral al unui acoperiș înclinat este atașată de cadrul cavității, care formează o pantă între fundul acoperișului și creasta acestuia. Suprafața înclinată permite zăpezii și apei să alunece liber de pe rampă.
2. Distribuie încărcătura pe greutatea plăcii de acoperiș. Greutatea plăcii de acoperire, ținând cont de încărcarea zăpezii, poate ajunge până la 500 kg / m2, prin urmare, acoperișul cu două pante este supus unei încărcări intense, în special în perioada de iarnă. Grinzile din acoperișul arcadei distribuie în mod egal greutatea care se află pe ele și apoi transferă încărcătura pe pereții de sprijin și fundația casei.
3. Acesta servește ca bază pentru fixarea izolației termice și a materialului de acoperiș. Rama acoperișului acoperișului servește drept un fel de schelet al structurii în jurul căruia este construit "corpul" acestuia. Izolația termică trebuie instalată între picioarele de acoperire și o acoperire pe acoperiș este fixată pe tavă care protejează împotriva pătrunderii umidității.

Rețineți că proiectarea sistemului de prindere a unui acoperiș înclinat este destul de complicată pentru proiectare și asamblare, mai ales dacă comandantul nu are experiență. La urma urmei, pentru a putea suporta sarcini intense, este necesar sa se calculeze corect sectiunea grinzilor si pasul grinzilor, avand in vedere panta si lungimea pantelor, materialul acoperisului utilizat si sa se faca un desen pe care sa se asambleze.

tipuri

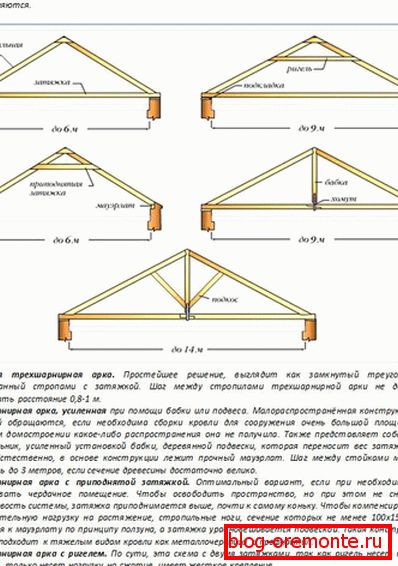

Sistemele rafturi diferă în mai mulți factori, compoziția acestora depinzând de aspectul unei case din lemn sau din cărămidă, greutatea totală a plăcii de acoperiș, materialul din care este realizat cadrul și tipul acoperișului. O caracteristică importantă a designului este capacitatea lor de a purta, ceea ce determină cât de mult poate rezista fără deformare. Caracteristicile caracteristice disting următoarele tipuri de sisteme de acoperiș:

• Naslonnaâ. Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат. Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны.Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса. Rafturi picioare наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Naslonnaâ стропильная система позволяет перекрывать дома шириной до 14 метров.
• agățat. Un sistem de prindere suspendat se deosebește prin faptul că capsele sale sunt susținute numai de capătul inferior al fasciculului de fier, montat pe pereții portanți externi. Capătul superior al picioarelor de creastă din acest design nu se bazează pe nimic, ci se blochează în aer, pentru că există două tipuri de sarcină: îndoire și îndoire. Sarcina de spargere a unei astfel de dispuneri a elementelor de pe pereții exteriori este atât de mare încât trebuie compensată cu numeroase șuruburi și șnururi, datorită cărora perechile de cornișe sunt legate între ele. . Se crede că complexitatea schemei de montare a raftului agățat este mult mai mare. Sistemul de gard de acoperiș al unui acoperiș cu două pante este asamblat cu mâinile proprii fără dificultate, dacă se calculează în mod corect pasul căpriorilor, adică distanța dintre capriori și dimensiunea secțiunii lor.

Este important! Rama acoperișului alunecător este un alt tip de cadru, care se distinge prin faptul că picioarele barelor de protecție sunt montate pe placa de alimentare care nu utilizează un atașament rigid, ci utilizează un suport mobil. Îmbinarea prin glisare permite acoperișului să schimbe dimensiunile în cursul contracției unei case din lemn din gama rezervelor de energie.

structură

Dispozitivul acoperișului dublu al sistemului de acoperiș al oricăruia dintre aceste tipuri este un set de elemente auxiliare și de susținere. Distribuie uniform greutatea plăcii de acoperiș și, de asemenea, compensează încărcăturile de rupere și îndoire care apar între ele.

Secțiunea, lungimea și treapta șanțurilor sunt determinate prin calcul tehnic, luând în considerare greutatea plăcii de acoperiș, condițiile climatice din zona de construcție, precum și panta structurii. Structura cadrului de acoperiș al unui acoperiș dublu constă în general din următoarele elemente:

1. Mawérlat. Cherestea Mauerlat, așezată pe pereții exteriori ai casei, care sunt susținute de rampele de acoperiș. Acesta servește la atenuarea presiunii pe suporturi și la distribuirea uniformă a încărcăturii pe greutatea plăcii de acoperiș. Este realizat din lemn durabil cu o secțiune transversală de 150x150 mm sau 200x200 mm și este atașat la centura superioară a pereților cu șuruburi de ancorare sau cu știfturi metalice lungi.
2. cruciuliță. Acesta este un analog al plăcii de putere, este instalat numai pe pereții portanți ai interiorului și pe aceasta este necesar să se expună o rezistență verticală pentru montarea unei grinzi de creastă.
3. Rafturi picioare. Acest termen desemnează elementele cadrului, care sunt realizate din plăci cu o secțiune transversală de 150-40 mm și fixate la un unghi față de fundul acoperișului, formând unghiul de înclinare al pantei. Cum se face distanța dintre grinzi, lungimea și grosimea lor se determină prin calcul, ținând cont de sarcinile cumulative la care sunt supuse în timpul funcționării.
4. Toke. Strângerea se numește fascicule, care sunt plasate orizontal și conectează picioarele unei perechi de bare, una față de cealaltă, pentru a reduce sarcina de rupere a pereților exteriori ai structurii. Șurubul este un puf aflat sub esența construcției.
5. standuri. Rack-ul se numește o bară verticală, fixată pe un jurnal pentru a susține grinzile de creastă. Stabilirea distanței dintre posturi este simplă, deoarece repetă etapa de creastă.
6. Podkosы. Suporturile amplasate diagonală care susțin picioarele de fundație în mijloc sau în partea inferioară, împiedicând deformarea acestora, se numesc ancore.

Rețineți că pentru a determina cum să se aranjeze în mod corespunzător elementele sistemului de bare, pot calcula doar sarcinile temporare și permanente cărora le vor fi supuse în timpul funcționării. Calculul greutății totale a plăcii de acoperiș vă ajută să determinați distanța corectă dintre grinzi, pentru a calcula lungimea și grosimea dorită.

calcul

Calculul sistemului de acoperiș al unui acoperiș cu două pante se bazează pe faptul că în dimensiunea frontală are forma unui triunghi echilateral, ale cărui laturi pot fi calculate cu ușurință prin formule simple trigonometrice. Aceste calcule simple ajută la determinarea distanței optime dintre grinzi, grosimea și lungimea lor. Calculul de proiectare se realizează în următoarea ordine:

• Determinați designul și panta acoperișului. Există mai multe moduri de a alege tipul și părtinirea structurii acoperișului. Acest parametru depinde de condițiile climatice și de caracteristicile operaționale ale materialului de acoperiș selectat.

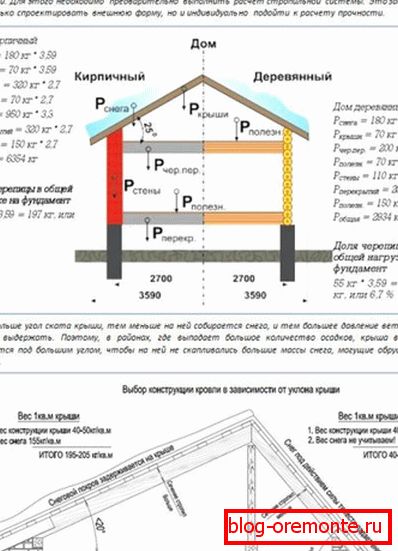

• Determinați sarcina totală pe structură. Pentru a face acest lucru, adăugați sarcini constante (greutatea acoperișului, greutatea acestuia, izolația termică și podele) cu sarcini temporare (încărcare de zăpadă, sarcină vânt), înmulțiți cu un factor de corecție ținând cont de versanții versanților și apoi adăugați la această cifră 10-15% cadrul a avut o anumită marjă de siguranță.
• Calculează lungimea picioarelor din bare. Pentru a face acest lucru, utilizați teorema lui Pythagorean, deoarece structura acoperișului este un triunghi echilateral. Se pare că pătratul lungimii piciorului de fermă este egal cu suma pătratelor de înălțime a sângelui și jumătate din lungimea fundației. Știind cum să calculezi lungimea grinzilor, poți calcula înălțimea creastei.

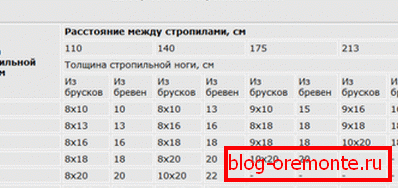

• Determinați secțiunea transversală a elementelor. Secțiunea transversală optimă a elementelor este aleasă în funcție de tabele, în funcție de lungimea picioarelor și de distanța dintre ele. Cu cât sunt mai mulți acești indicatori, cu atât trebuie să fie mai grosieră.

Amintiți-vă că, înainte de a calcula raftul pe acoperiș, trebuie să decideți parametrii de proiectare de bază. În special, este necesar să se cunoască exact înălțimea coamei și panta acoperișului, precum și dimensiunile încăperii care trebuie acoperită. Rezultatul calculului elementelor acoperișului ar trebui să fie o diagramă detaliată a sistemului de bare, reflectând dimensiunile și unghiurile dintre ele.

Tehnologie de asamblare

Înainte de a instala cadrul de acoperiș, este necesar să se calculeze parametrii elementelor sale pe baza calculului sarcinii totale pe structură și să se creeze un desen detaliat care să reflecte rezultatele sale.

Având în fața schemei de schelet, este mult mai ușor să instalați un sistem de acoperiș în formă de înălțime într-o manieră de înaltă calitate. Tehnologia de asamblare a unei structuri implică următoarea secvență:

1. În primul rând, pe centura superioară a pereților exteriori, pe care vor fi sprijiniți pantele, se așază mauerlatul, iar pe partițiile interioare, dacă sistemul este din nailon, se montează puntea. Aceste elemente trebuie să fie bine fixate cu șuruburi sau știfturi de ancorare.
2. Apoi efectuați rafturile de montare. Acestea sunt fixate cu ajutorul unghiilor către mauerlat și, de asemenea, conectate unul cu celălalt cu ajutorul unei căptușeli metalice. Trebuie reamintit că în grinzile pe care le-au făcut beți sub fascicul principal și nu invers. Mai întâi, se montează căpriori care se află pe margine pentru a seta nivelul de-a lungul căruia perechile rămase vor fi aliniate.
3. După instalarea grătarelor, ar trebui să puneți elemente auxiliare de susținere care să le sprijine - struturi, strângere, lupte. Pentru fixarea mai fiabilă a șurubului, capătul său este realizat cu o proeminență la jumătate din grosimea fasciculului și se înclină spre cavitate, fixându-l cu unghii în mai multe locuri.
4. Pe partea superioară a picioarelor de rafturi se fixează cutia, care este un material fix de acoperiș. Materialul și grosimea paletului vor fi alese în funcție de caracteristicile materialului de acoperiș și de panta acoperișului.

Amintiți-vă că un sistem bine structurat și bine asamblat este o garanție a durabilității, fiabilității și durabilității unui acoperiș cu două pante. Prin urmare, nu neglijați ajutorul constructorilor și designerilor profesioniști în crearea unui proiect de structură de acoperiș pentru casa dumneavoastră.
