Sistemul de acoperișuri de acoperiș - structură, dispozitive
Structurile de acoperiș sunt una dintre cele mai dificile în proiectarea și instalarea componentelor clădirilor rezidențiale. Acoperisul primește "lovitura", protejând casa de precipitații, vânt și frig, astfel încât confortul tuturor gospodăriilor depinde de etanșeitate, durabilitate și calitate. Baza unui acoperiș sigur este sistemul de bare, care dă formă structurii, stabilește pantă optimă și servește și pentru fixarea materialului de impermeabilizare. Compoziția și poziția relativă a elementelor de cadru depind de configurația acoperișului. În acest articol vom descrie ce tipuri de sisteme de acoperiș sunt, precum și modul în care acestea diferă una de cealaltă.
funcții
Sistemul Rafter - un set de elemente de susținere care susțin geometria acoperișului, scheletul structurii acoperișului, conferindu-i rigiditate, panta dorită. Compoziția, grosimea secțiunii, localizarea părților "coloanei vertebrale" a acoperișului sunt determinate utilizând calcule care iau în considerare sarcini permanente și temporare. Rama acoperișului îndeplinește următoarele funcții care determină funcționalitatea acoperișului:
- Setează geometria, panta. Picioarele rafturi ale cadrului dau acoperișului unghiul necesar de înclinare și formă, facilitând ușurința zăpezii sau precipitațiilor de pe suprafață. Depinde de cadru cât de multe forceps sau rampe va avea un acoperiș, ceea ce înseamnă că acest element al structurii determină aspectul său.
- Acesta servește drept bază pentru atașarea unui material de impermeabilizare. Traseul ramei de prindere este folosit pentru fixarea acoperișului.
- Distribuie uniform greutatea acoperișului. Elementele interconectate ale sistemului de bare sunt uniform distribuite și apoi redirecționează încărcătura de la stratul de finisare și greutatea masei de zăpadă între pereții portanți ai structurii, evitând distorsiunea sau deformarea structurii.
- Asigură funcționarea acoperișului. Structura cadrului, luând în considerare caracteristicile acoperișului și acoperișului, oferă suport, aerare și protecție împotriva condensului.
Luați în considerare faptul că un sistem de acoperiș bine proiectat este o garanție a durabilității, fiabilității și rezistenței mecanice a acoperișului, astfel încât proiectarea și instalarea acestuia sunt de încredere de către arhitecții profesioniști. Mecanicii cu experiență cred că un cadru de înaltă calitate este mult mai important decât acoperișul de finisare, deci nu ar trebui să îl salvați.
Criterii de selecție
dispozitiv стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Se compilează în funcție de calculul sarcinilor permanente și temporare care acționează asupra structurii, proiectului, ținând cont de materialul de acoperiș selectat, precum și de factorii de mediu. La alegerea tipului de cadru, sunt luate în considerare următoarele criterii:
- Condițiile climatice din regiunea în care se desfășoară construcția. Pentru ca acoperisul să reziste la greutatea zăpezii și a apei în timpul ploilor abundente, se determină precipitațiile medii anuale pe timp de iarnă și vară.

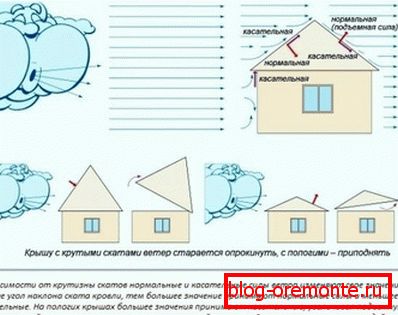

- Vant încărcat. Pentru a selecta designul optim al acoperișului, vântul predominant a crescut în zona de construcție este determinat și se ia în considerare și viteza medie a rafalelor de vânt.
- Natura utilizării spațiului sub acoperiș. În acest stadiu, se stabilește dacă un pod antic rezidențial va fi echipat în încăperea de acoperiș sau într-o mansardă neîncălzită.

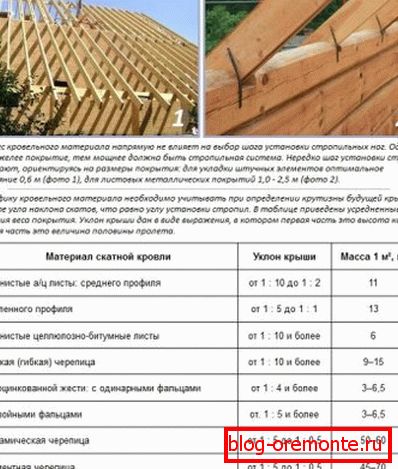

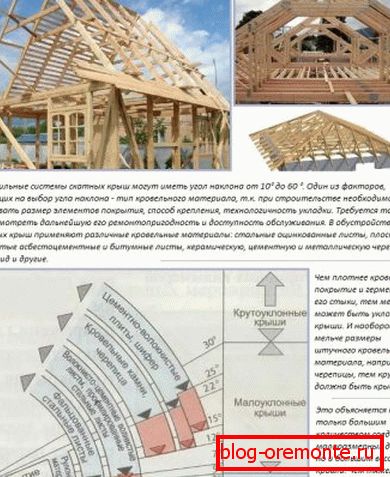

- O varietate de strat de acoperire. Pentru fiecare material, se calculează unghiul optim de înclinare al versanților, luând în considerare forma și metoda de atașare.
- Bugetul dezvoltatorului. Sistemul de grinzi este unul dintre cele mai costisitoare din punct de vedere material și de lucru, parte a structurii acoperișului, prin urmare, tipul este determinat de posibilitățile financiare ale dezvoltatorului.
Maeștrii cu experiență consideră că este inutil să te lupți cu natura, vei pierde în continuare, deci condițiile climatice din zona în care se află în curs de construcție sunt de o importanță capitală atunci când alegi un cadru de acoperiș. În cazul în care regiunea este vânt, atunci unghiul de panta a pantelor este plat, iar în cazul în care zăpada este mai abruptă.
materiale
Sistemul de tavan este un element indispensabil al acoperișurilor înclinate, de orice formă și configurație, constând din suporturi verticale, bufe orizontale și picioare de rafturi, care asigură sprijin și fixare sigură a materialului de acoperiș. Materialul utilizat pentru fabricarea cadrului trebuie să aibă o greutate redusă, o rezistență ridicată, o capacitate de rulare, precum și o rezistență la umiditate. Sunt luate în considerare cele mai potrivite opțiuni:
- Lemn. Lemnul este un material natural, ecologic, care este ușor și durabil. Pentru fabricarea cadrului utilizat, barele pătrate de 100x100 mm sau 150x150 mm, plăcile cu o secțiune de 50x150 mm de pietre dure. Un dezavantaj semnificativ al elementelor de lemn din lemn este faptul că se îndoaie sub greutatea proprie cu o lungime mare și au, de asemenea, o rezistență slabă la umiditate.
- Metal. Sistemele metalice de prindere sunt mai scumpe decât cele din lemn, ele sunt utilizate în principal cu o zonă de rampă mare și o greutate mare a materialului de acoperiș. Capacitatea ridicată de rulare a profilului sau unghiului metalic vă permite să măriți pasul dintre elementele de cadru fără a pierde rezistența structurală. Pentru a reduce probabilitatea de rugină, aplicați tipuri de metal rezistente la coroziune.
Fiți atenți! Lemnul este considerat cel mai potrivit material pentru fabricarea cadrului de structură a clădirilor rezidențiale, deoarece are 3 calități importante: greutate redusă, rezistență, respirabilitate. Pentru a crește rezistența lemnului la umezeală, este necesar să se trateze elementele sistemului de bare cu un antiseptic profund penetrant.
dispozitiv
dispozitiv стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Compoziția cadrului, mărimea secțiunii transversale a elementelor individuale și amplasarea acestora depind de tipul acoperirii de finisare, de panta pantei și de modul de utilizare a spațiului de acoperiș. De obicei, cadrul este format din:
- Mauerlat. Mauerlat este un substrat, care este montat pe partea superioară a coroanei superioare sau o serie de pereți portanți ai unei case. Este fabricat din lemn de esență tare, durabilă. Atașați mauerlatul cu șuruburi metalice lungi sau șuruburi de ancorare.
- Intinzând Un leagăn este numit un fascicul de bord, amplasat nu pe pereții portanți externi, ci pe compartimentele interne. La sol sunt instalate stâlpi centrali care susțin creasta acoperișului.
- Rack-uri. Rafturile se numesc elemente de susținere verticale care susțin grinzile de creastă sau partea centrală a picioarelor cadrului ramei.
- Cavitatea. Picioarele picioarelor se bazează pe grinzile mauerlat și creasta, situate la un unghi de la baza acoperișului.
- Rigel și înăsprirea. Acești termeni se numesc elementele orizontale ale cadrului, care împreună sunt perechi de picioare ale barei de ferăstrău. Bara transversală este situată în partea superioară a grinzilor, chiar sub creastă, este mai groasă și mai puternică decât strângerea care se află mult mai joasă.
- Struts. Structura este fixată într-un unghi față de grinzi pentru a împiedica îndoirea lor sub greutatea proprie. La un capăt, ei se odihnesc de picior, și de celălalt, de un raft sau de un puf.
Este important! Cel mai simplu sistem de bare este alcătuit numai dintr-o placă de putere, raft și o creastă de creastă. Cu complexitatea din ce în ce mai mare a acoperișului crește numărul de elemente suplimentare, consolidând structura, precum și compensând forța de deformare și dilatare.
tipuri

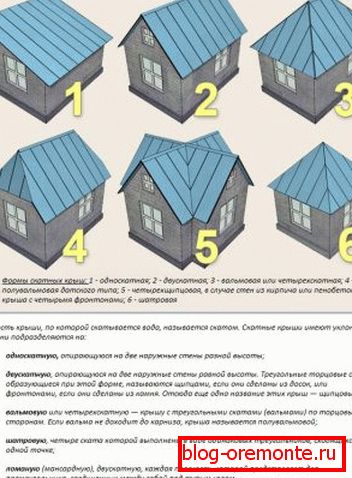

Configurația ramei de acoperiș depinde de caracteristicile arhitecturale ale structurii suprapuse. Acoperișul trebuie să țină cont de numărul de pârghii de rulmenți din interiorul sau exteriorul casei pentru a distribui în mod egal încărcătura pe care o au. Există următoarele tipuri de grătare:
- Naslonnye. Grinzile laterale se numesc cadrul acoperișului, care se bazează atât pe pereții portanți externi, cât și pe cele interne. În rolul porilor interne poate fi o serie de coloane sau o partiție de capital între camere, prevăzută de proiect. Sprijinul intern suplimentar este folosit ca suport pentru rularea creasta. Cu ajutorul opririlor cu șipci, este posibil să se blocheze structurile de suprafață mari fără a se pierde rigiditatea.

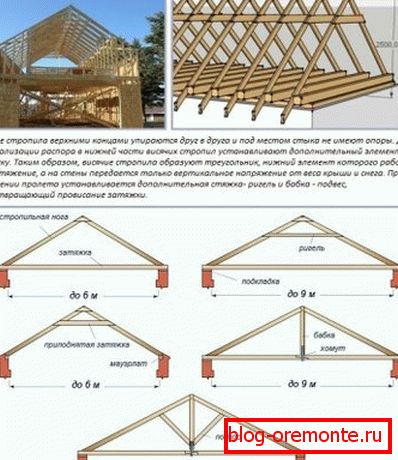

- Agățat. Grinzile agățate au suport numai la un punct - la intersecția cu placa de alimentare. La celălalt capăt, se sprijină unul pe altul fără sprijinul unei grinzi de creastă. Un astfel de sistem este potrivit pentru structurile care nu asigură un perete principal intern. Rafturile de tip rafturi de acest tip au o formă stabilă sub forma unui triunghi echilateral și, prin urmare, nu au nevoie de elemente de stabilizare.
Rețineți că forma finală a unui cadru de structură din lemn sau elemente metalice depinde de numărul de rampe și de tipul acoperișului. Cele mai simple opțiuni sunt considerate a fi acoperișuri cu un singur pas și dublu, iar cele complexe sunt acoperișurile de șold, semi-căzute și corturi.
