Smokestack pe hornul în sine

Sistemul de extragere a fumului este important pentru funcționarea eficientă a aragazului. Conducta deschisă a hornului permite curgerea sedimentelor în obiecte nestingherite, străine aduse de vânt, care pot intra în el. Toate acestea încalcă tracțiunea și necesită curățarea necesară a coșului de fum. Pentru a evita problemele inutile, partea superioară a țevii este acoperită cu un dispozitiv special, numit coș de fum sau cap. Realizarea unui coș de fum cu un coș cu mâna ta este o sarcină posibilă - aceasta este una dintre cele mai simple componente de construcție din sistemul de evacuare a produselor de ardere.

numire

1. Un capac pe o teava de cărămidă îl protejează de umiditate și îngheț, ceea ce distruge rapid marginea superioară a clădirii.
2. Un vârf proiectat corespunzător sporește pofta.
3. Cutia de fum protejează conducta de cuiburile de păsări și de alte resturi.
4. Capul original servește drept element decorativ al designului acoperișului.

Materiale pentru fabricarea capacului

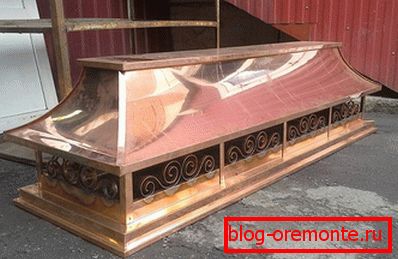

Cutia de fum este instalată într-un loc greu de accesat și este utilizată în condiții dificile, prin urmare, pentru o service lungă și fiabilă a dispozitivului, este necesar să alegeți materialul adecvat. Opțiunea cea mai accesibilă și practică este fabricarea unui horn din oțel zincat. Un astfel de produs va dura cel puțin 10 ani. De trei ori, conducta va fi protejată de un capac din oțel inoxidabil, iar construcția cuprului va servi mai mult de o generație. Materialul din urmă are un cost ridicat, deci atunci când facem un coș de fum din cupru, trebuie avut în vedere faptul că montantul trebuie să fie de același metal.

Acoperirea polimerică a oțelului prelungește durata de viață și îmbunătățește aspectul vârfului.

tipuri

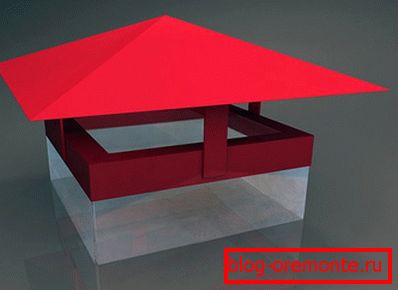

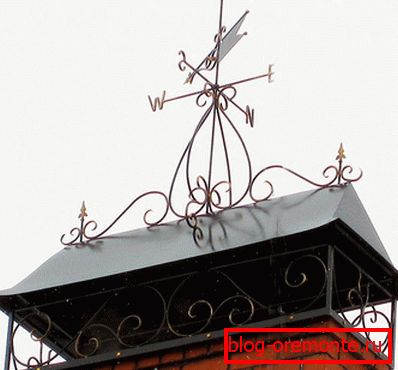

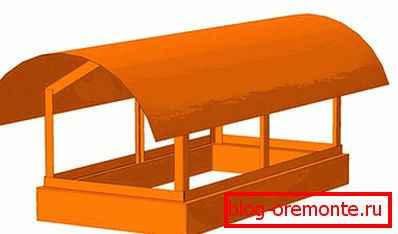

Un horn standard este o structură metalică, a cărei bază este realizată în funcție de forma și dimensiunea coșului, iar partea superioară este un acoperiș care protejează de precipitații. Una dintre cele mai importante funcții ale coșului de fum este protejarea zonei din jurul tubului de scânteiere și foc. Calitățile practice ale abstractizării umidității și obstacolele la intrarea păsărilor în țeavă, combinate cu designul decorativ. Partea superioară a țevii, realizată sub forma unui design original, este o decorare a casei. Capacele de protecție ale țevii nu diferă doar în ceea ce privește adaosurile materiale și structurale - poate fi o varză falsă, un grătar care protejează spațiul dintre fundul coșului de fum și acoperișul acestuia de cuiburile de pasăre, un capac articulat pentru curățarea coșului de fum. Acoperișul structurii diferă într-o varietate de forme:

• boltit;
• fronton;
• fronton;
• ipohondru;
• ziua de naștere fericită;
• shpileobraznaya.

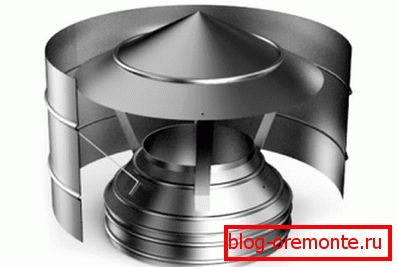

Un tip de capac de protecție este o paletă elastică sau deflector, cu protecție circulară de vântul suflantei. Vitezele de vânt care intră într-un vârf neprotejat, reduc tracțiunea în coș. Dispozitivul de pe conductă acționează pe principiul aerodinamic, schimbă vectorul aerului în mișcare și crește eficiența coșului de fum. Flyugarka constă din cilindrul inferior, sticla superioară sub forma unui con trunchiat și capac care protejează structura. Deflectorul are două canale pentru ieșirea fumului - canalul inferior inferior dintre cilindri și partea superioară, care sfârșește designul. În funcție de direcția în care bate vântul, produsele de combustie sunt descărcate prin una dintre ele. Dispozitivul este fabricat din oțel galvanizat, capabil să funcționeze mult timp în condiții agresive de funcționare. Difuzorul este atașat la cilindrul inferior cu o clemă. Capacul umbrelă este instalat pe difuzor cu brațe.

luare

După ce ați ales materialul și designul capului, vom afla cum să faceți acest lucru cu propriile mâini. Pentru auto-fabricarea acoperișului cu arc de fum adecvat, cu o conductă pătrată sau dreptunghiulară. Lucrarea va necesita următoarele instrumente și materiale:

1. Foarfece metalice.
2. Puncher.
3. Ruleta.
4. Viciul.
5. Placă metalică pentru acoperiș.
6. 4 bucăți dintr-o țeavă de profil 20? 20 mm.
7. Colțul metalic.

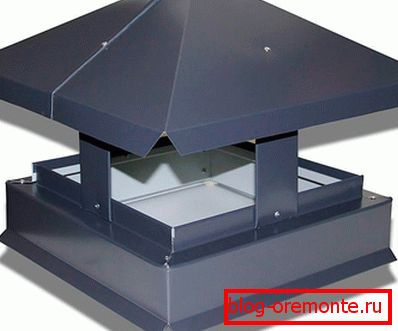

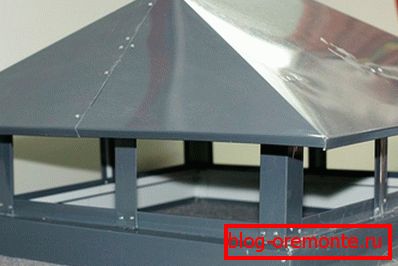

Prima etapă constă în măsurarea deschiderii țevii, astfel încât produsul finit să fie purtat în mod fiabil, adăugând 5 mm la dimensiuni. În funcție de mărimea bazei este sudat pentru coșul de 4 bucăți de unghi metalic. La colțurile lungimii rafturilor sudate de 50 cm, acestea vor susține acoperișul. Dimensiunea rafturilor și colțurilor pentru bază este aceeași - 20 × 20 mm. Suporturile pentru capac sunt sudate nu la margine, dar la o înălțime de 20 cm, partea lor inferioară se va scufunda în țeavă în jurul a trei cărămizi pentru o fixare mai bună a structurii. Partea superioară a unei lungimi de 30 cm va servi la fixarea acoperișului. Placa de oțel pentru acoperișul coșului de fum, tăiată în raport de 2-3, se îndoaie într-un viciu la un unghi de 90 de grade și formează două pante. Acest capac va fi atașat la posturile cu plăci și nituri. Două găuri pentru dispozitive de fixare sunt forate în fiecare dintre cele patru plăci metalice de 20 mm lățime. Acestea sunt aplicate pe placa de acoperis și etichetele sunt transferate la ea. Pentru aceste semne în găurile metalice se pun găuri pentru nituri.

Toate părțile din bază sunt acoperite cu un grund și apoi cu o vopsea specială pentru metal. Acoperișul este tratat în același mod și este vopsit în culoarea bazei. Plăcile de montare sunt sudate la coloane într-un unghi. Se pun pe acoperiș, iar după aliniere, găurile se fixează cu nituri. S-a terminat coșul de fum pe conductă și a fost fixat cu ancore. Proiectarea necesită o fixare sigură, astfel încât să nu se sufle.

Un model simplu al coșului de fum poate face pe oricine știe să folosească instrumentul. Cu un capac de protecție, sistemul de încălzire va funcționa mai eficient. Pentru un design elegant, designul este decorat cu elemente din fier forjat.

video

Vedeți cum puteți face un coș de fum cu mâinile tale fără instrumente speciale:
