Alegerea unui vibrator de beton: o revizuire a modelelor

Când se întărește, orice amestec de beton renunță la umezeală, care lasă în urma porilor, reducând densitatea materialului și pentru a elimina astfel de goluri, se folosesc diferite metode (tamponare, aspirare), precum și un vibrator pentru beton.

Mărimea și puterea unui astfel de instrument depind, în primul rând, de volumul soluției care trebuie să fie stivuită, precum și de preferințele dvs. personale. Mai jos vom face o scurtă trecere în revistă a acestor instrumente și a capacităților acestora, precum și vă vom arăta videoclipul din acest articol pe această temă.

Privire de ansamblu asupra

Notă. Toate unitățile de acest tip, fie că este vorba despre un vibrator de beton, benzină sau electrică, sunt destinate pentru compactarea soluției în timpul montării. Când se mișcă, amestecul pare să lichefieze și materialele asemănătoare (nisip, pietriș, ciment, armare) converg cel mai îndeaproape, fără a lăsa loc de frecare. Cu cât sunt mai mici macroporele dintre elemente, cu atât densitatea materialului și masa fizică este mai mare.

Unele modele de vibratoare de imersie

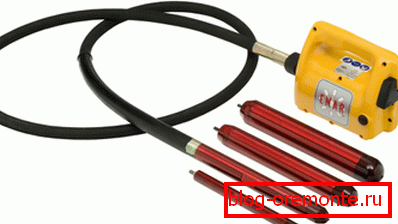

• AUTO - este un vibrator electric pentru beton cu o putere a motorului de 2,3 kW, 1800 r / min și o greutate de 4,5 kg, care operează de la rețea 220V, 50-60Hz. Kitul este livrat cu patru capete de vibrații AX cu o etanșare excentrică și dublă încorporată, iar parametrii lor (diametrul / lungimea în mm / greutate în kg) sunt AX25 - 25x300x1; AX38 - 38x345x1,9; AX8 - 48x370x3,4; AX58 - 58x410x5,5. În consecință, ele pot procesa o anumită cantitate de beton - 10 m³, 17m³, 28m³ și 5m³ pentru o oră de lucru.
• Pentru a transmite cuplul de la motor la club, se utilizează un arbore flexibil al modelelor TAX și TAXE, unde după litere există o cifră care indică lungimea. Astfel, instrucțiunile oferă opțiuni standard pentru 1 m (3 kg), 1,5 m (3,5 kg), 2 m (4 kg), 3 m (5 kg), 4 m (6 kg), 5 m (7 kg) și 6 m (8 kg). Un astfel de arbore are o panglică de metal răsucite pentru a spori rezistența, iar în punctele în care clubul se conectează la motor, acesta este întărit din cauciuc.

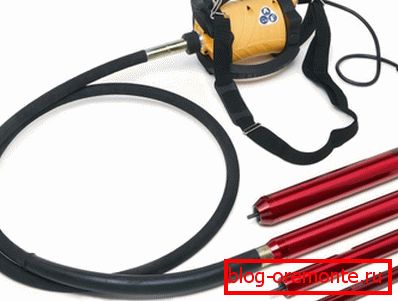

• DINGO - este un mixer electric de beton cu o putere de 2,3 kW, 1800 r / min, cântărind 4,5 kg, funcționează din rețeaua de alimentare 220V, 50-60Hz. Kitul este livrat cu patru capete de vibrații AX cu o etanșare excentrică și dublă încorporată, iar parametrii lor (diametrul / lungimea în mm / greutate în kg) sunt AX25 - 25x300x1; AX38 - 38x345x1,9; AX8 - 48x370x3,4; AX58 - 58x410x5,5. În consecință, ele pot procesa o anumită cantitate de beton - 10 m³, 17m³, 28m³ și 5m³ pentru o oră de lucru.
• După cum puteți vedea, parametrii de bază aici sunt identici cu AUTO, dar acest lucru nu este surprinzător - ambele companii sunt situate în Spania și se adaptează la cererea locală, deși acest lucru se aplică în majoritatea țărilor europene. Apropo, vibratorul care se îndreaptă aici este, de asemenea, de la același producător - AX - de aceea, parametrii lor sunt, de asemenea, identici.

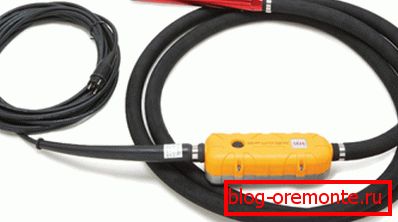

• SPYDER - Acesta este un vibrator de beton de înaltă frecvență cu un traductor încorporat, ceea ce îl face mai ușor și mai mobil decât dispozitivele plug-in, deși calitatea compactării mortarului nu suferă aici. Masa unității este substanțial mai mică, deoarece convertoarele electronice sunt mult mai ușoare decât convertoarele mecanice. Power SPYDER 1.2kW cu o masă de 2.95kg, cu un nivel de protecție 1P67, pentru putere este suficient o ieșire obișnuită pentru 220V, 50-60Hz.
• Trei machete MB sunt livrate cu următorii parametri (greutate (kg) / diametru (mm) / viteză de rotație (rpm) / putere): MB32 - 9/36/12000 / 1.9; MB52 - 12/50/12000 / 1,9; MB62 - 14/58/12000 / 1.9. În același timp, cu astfel de dispozitive, puteți condensa 20 m într-o oră³, 30m³ și 35m³ amestecuri, respectiv.

• De asemenea, vibratorul portabil pentru beton nu are parametri uniformi pentru putere și greutate, deși este utilizat în scopuri similare, doar astfel de modele sunt mai potrivite pentru uz casnic.. De exemplu, o putere de 0,7 kW corespunde unui arbore la 2 m și unui club cu un diametru de 25 mm; 1,4 kW corespunde unui arbore pe 2 m și unui club cu diametrul de 35 mm; 1,4 kW corespunde unui arbore pe 2 m și unui club cu un diametru de 45 mm.
• Pentru a pune în funcțiune unitatea, este necesar să furnizați 220V, 50-60 Hz pentru un motor asincron monofazat, care este conectat la vârful vibro cu un arbore flexibil. Наконечник этого механизма снабжён планетарным вибрационным механизмом или так называемой «планетаркой». Конечно, цена портативных агрегатов наиболее низкая среди подобных электроинструментов.

• ESTE ZDB35-CL - este un vibrator de benzină pentru beton într-un design rucsac, adică în timpul funcționării este pus ca un rucsac, care permite lucrul pe obiecte la distanță unde nu există linii electrice. În acest caz, este implicat motorul carburatorului HONDA GX35, care este conectat la vârful unui arbore flexibil de 2 m lungime.

• ESTE ZDB-160 - este un vibrator submersibil montat pe podea pentru beton, alimentat de un motor cu carburator HONDA GX35, care este conectat la vârf cu un arbore flexibil de 6 m lungime. Din nou, avantajul unității este că poate fi folosit pe obiecte la distanță unde nu există linii electrice.

• MAKITA BVR450RFE - Acesta este un vibrator submersibil pentru acumulatori pentru beton, utilizat în construcția de structuri monolitice pentru compactarea soluției. Ponderea unei astfel de unelte este de doar 3,7 kg, ceea ce nu este prea mare pentru o astfel de muncă, astfel încât să puteți lucra cu ea cu propriile dvs. mâini pentru o perioadă lungă de timp.
• Lungimea întregului sculă este de 1483 mm, arborele flexibil este de 1200 mm, iar diametrul tijei și a cârligelor este de 25 mm, cu o frecvență de 13 000 oscilații pe minut.. În acest model, o baterie Li-Lon este utilizată la 18I, cu o capacitate de 3A / oră.

Notă. Unii utilizatori de internet caută un vibrator pe perete pentru beton pe net, dar acest lucru poate necesita oricare dintre uneltele dacă motorul se află la o distanță mare de mace. Cele mai potrivite pentru acest scop sunt unitățile exterioare, unde lungimea arborelui flexibil ajunge la 6 metri.

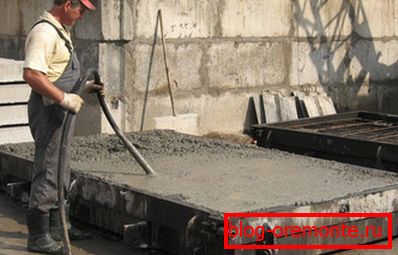

Amestec de compactare

Așa cum am menționat mai sus, betonul este compactat în moduri diferite, având același scop final - de a obține o îmbunătățire a calității prin împachetarea cea mai densă a componentelor și distribuția corespunzătoare în formă și cofraj.

O astfel de prelucrare afectează în mod direct masa totală a soluției, astfel încât dacă cubul amestecului înainte de compactare cântărește aproximativ 2,2 tone / m³, după prelucrare deja de la 2,4 t / m³ până la 2,5 t / m³ (отсюда и название «тяжёлые бетоны»). Настоящий процесс не просто увеличивает массу, но также повышает количество циклов морозостойкости и делает монолит водонепроницаемым.

Pe piata constructiilor exista in prezent trei tipuri de vibratoare de imersie in frecventa: 1) joasa frecventa, 2) mijlocie si 3) frecventa inalta. Astfel, opțiunea numărul 1 prevede până la 3500 oscilații pe minut cu o amplitudine de până la 3 mm; numărul de opțiuni 2 - 3500-9000 oscilații pe minut cu o amplitudine de 1-1,5 mm; numărul opțiunii 3 - 10 000-20 000 oscilații pe minut cu o amplitudine de 0,1-1 mm.

Unitățile cu frecvență joasă sunt utilizate de obicei pentru amestecurile cu agregate grosiere - de la 50 mm la 70 mm, frecvența medie - pentru fracția de 10-50 mm și înaltă - de la 10 mm sau mai puțin (beton cu granulație fină).

Desigur, astfel de reguli ar trebui respectate în construcțiile industriale și civile, dar în mod uzual utilizează în mod obișnuit instrumentul disponibil. Discrepanța duce de obicei la o scădere a calității produsului, dar la o creștere a timpului de producție.

concluzie

Unii încearcă să asambleze pe site-ul lor un vibrator de casă pentru beton, dar acest lucru este puțin probabil să se justifice. Pentru utilizarea temporară, puteți oricând să închiriați un astfel de instrument, mai ales că, în acest caz, îl puteți selecta cu ușurință la frecvența dorită, în funcție de agregatul de beton.
