Armarea elementelor de construcții din beton armat monolit:

Construcția monolitică și monolitică în ultimii ani a cunoscut o răspândire considerabilă. În plus față de blocurile de locuințe, structurile din beton armat monolitic sunt din ce în ce mai utilizate în construcția de case private; Adesea, munca relevantă se realizează pe baza speculațiilor și a intuiției, mai degrabă decât a cunoștințelor și a experienței. Acest articol este adresat acelor cititori care intenționează să își construiască propria casă cu propriile mâini.

Lista structurilor monolitice

Deci, ce fel de structuri monolitice sunt inundate când construiți o casă?

Să trecem de jos în sus.

• fundație. Vom lua în considerare mai multe opțiuni pentru execuția sa: placă, bandă și pe piloți plictisiți cu grilă monolită.
• pereți.

Pentru a clarifica: vorbim despre pereți portanți. Compartimentele non-încărcate, de regulă, sunt fabricate din materiale poroase cu calități ridicate de izolare termică și zgomot: beton cu gaz și spumă, piatră de coajă, calcar etc.

• suprapunere.

этом порядке мы их и рассмотрим. Однако вначале нам предстоит познакомиться с типами арматуры и материалами, применяющимися для армирования железобетона.

иды арматуры

Dacă renunțăm la exoticele tulpini de bambus, care sunt folosite în special în construcții joase în țările asiatice, în reziduurile uscate obținem numai două materiale.

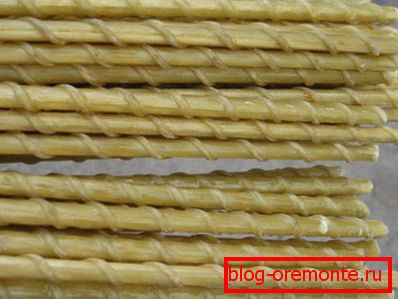

Este util: într - o vânzare vastă este posibilă realizarea armăturii compozite a unei singure bare de tip.

Ce tipuri de fitinguri sunt utilizate în construcții de joasă creștere?

абсолютном большинстве случаев это рифленые стальные стержни. Их цена  делает сталь более чем конкурентоспособной на фоне композитных материалов; рифление обеспечивает хорошее сцепление с бетоном, а толщина (обычно 12-16 мм) - отличную прочность на разрыв. Нагрузки на сжатие воспринимает сам бетон.

Armăturile netede și ochiurile sunt folosite mai rar.

fundație

Dавайте изучим общие принципы армирования фундаментов наиболее распространенных в частном строительстве типов (узнайте здесь, как происходит армирование газобетона).

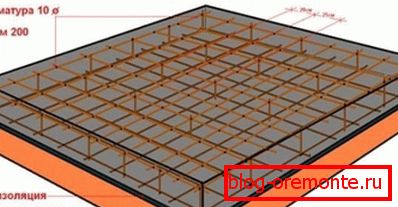

dală

Pentru armarea sa, armatura ondulată este utilizată de obicei cu un diametru de 12 milimetri. Rezistența la încovoiere sub pereții caroseriei va fi semnificativă; dacă este așa, o adeziune bună a oțelului la beton joacă un rol decisiv.

Ce merită să știți despre acest tip de fundație?

• Grosimea plăcii este determinată de înălțimea casei și de materialul utilizat pentru construcție. Este clar că o casă de busteni va crea o încărcare mult mai joasă decât o caramida sau o structură solidă din beton. De regulă, grosimea plăcii variază de la 15 până la 30 de centimetri.

Nuance: cu o mica masa a cladirii, este permisa folosirea plasei de armare cu o sectiune transversala de tije de 6-10 milimetri.

• Armarea este întotdeauna dublă. În acest caz, laturile inferioare și superioare nu sunt conectate rigid între ele; este permisă numai utilizarea de recuzită care formează un spațiu de dimensiunea dorită.

• Кстати, о зазорах: решетка или сетка нигде не должны выходить на поверхность бетона. По краям между арматурой и опалубкой делается примерно 10-сантиметровый просвет; от нижней и верхней поверхностей плиты решетки отделяются слоем в 1,5 - 3 сантиметра. Dля создания соответствующих просветов используются подпорки из отожженной проволоки.
• Armătura nu este sudată în zăbrele, ci este tricotată cu același cablu de recoacere.
• Etapa optimă pentru armarea tijei în placă este de 20-22 centimetri. În cazul în care se utilizează o plasă gata preparată, grosimea redusă a firului este compensată parțial de o dimensiune a ochiurilor mai mică (15 cm).

panglică

Instrucțiunile pentru întărirea fundației benzii în anumite puncte repetă recomandările pentru baza plăcii:

• Grila trebuie să fie prezentă la partea superioară și inferioară a benzii de beton.

Почему? спомните: арматура воспринимает нагрузки на растяжение; сжимающее усилие воспринимает сам бетон. При неравномерной нагрузке и/или морозном пучении лента будет подвергаться изгибающему усилию (то есть в зависимости от его вектора будет растягиваться нижняя или верхняя часть фундамента).

• Sudarea în acest caz este nedorită: încălzirea deteriorează proprietățile de rezistență ale oțelului. Excepția este materialul cu litera C din etichetă (de exemplu, A500C).
• Grosimea betonului care separă oțelul de sol nu trebuie să fie mai mică de cinci centimetri.

Există diferențe.

• Distanța maximă dintre barele de armare longitudinale nu trebuie să depășească dublul secțiunii transversale a elementului structurii clădirii (pereți sau coloane) susținute de fundație și nu mai mult de 400 de milimetri.

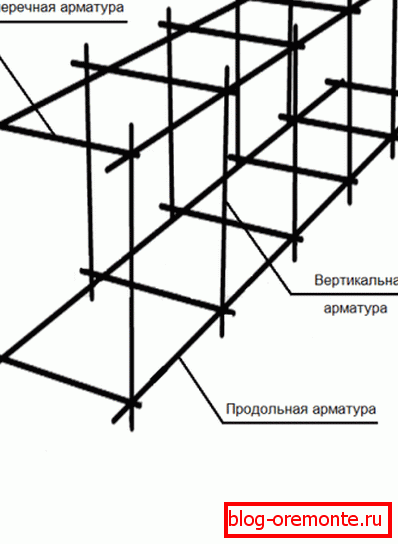

• Elementele transversale și verticale ale cadrului sunt necesare cu o înălțime a fundației de 150 mm sau mai mult (adică aproape întotdeauna). În acest caz, armarea transversală și verticală este adesea realizată nu prin segmente, ci printr-un singur jug ​​curbat cu un diametru de 6-8 mm.
• Distanța minimă dintre tijele adiacente (cu excepția îmbinării segmentelor) trebuie să fie mai mare decât diametrul și mai mare de 25 de milimetri.
• Colțurile, îmbinările în formă de T și T ale secțiunilor subsolului sunt întărite în mod necesar pentru a nu forma o îmbinare a două grinzi separate, ci un singur cadru rigid.

Sfat: cel mai simplu mod de a înțelege modul în care ar trebui să arate cusca de armare este să vă imaginați vectorii tuturor forțelor care acționează asupra fundației (în primul rând, masele casei și înghețarea). În cazul în care betonul este sub tensiune, și armarea este necesară. Poziția armăturii ar trebui să fie paralelă cu vectorul de forță.

grămadă

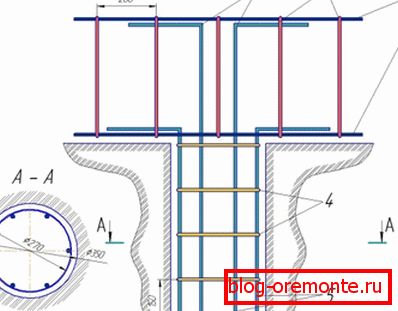

Cum să montați colivia de armare a fundației pe grămezi plictisiți cu o grilă monolită din beton armat?

Pe terenurile de sprijin, distanța optimă de la grilă la nivelul solului este de numai 100-150 milimetri. Un astfel de decalaj mic va simplifica nu numai încălzirea bazei, ci și economisirea timpului și efortului în timpul turnării grătarului: sub el este pur și simplu închis un strat de plastic spongios care va deveni partea inferioară a cofrajului și va împiedica ca jeleul de ciment să părăsească solul.

Piloții se toarnă cu beton de cel puțin M300 direct în pământ, în puțuri găurite sub ele. Cofrajul și, în același timp, impermeabilizarea este, de obicei, servită ca o acoperire de sârmă laminată. Colivia de armare este coborâtă în țeavă înainte de turnare.

Cadrul pilonului este, de obicei, asamblat din armătură longitudinală ondulată, cu secțiune transversală de 12-14 milimetri și cleme cu pătrată, poligonală sau rotundă, cu secțiune transversală de 5-8 mm perpendiculară pe aceasta.

идеале и здесь лучше использовать крепление вязальной проволокой; однако есть немалый шанс нарушить расположение элементов каркаса при штыковании, поэтому на использование сварки в этом случае профессиональные строители смотрят сквозь пальцы.

Piloții sunt întăriți pe toată lungimea. Există excepții de la această regulă, dar ele nu au nimic de-a face cu construcția joasă. Este suficient să spunem că armarea parțială implică un diametru de 700 mm.

Diametrul minim al grămezii în conformitate cu codurile de construcție aplicabile este de 400 mm. Secțiunea transversală a cuștii de armare trebuie să fie mai mică cu 100-120 mm; pentru diametrul minim și o casă cu două etaje, în practică sunt suficiente 4 tije de armare longitudinală cu o secțiune transversală de 14 mm.

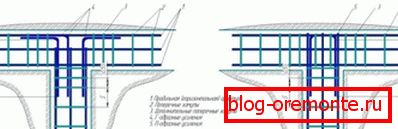

Tijele longitudinale ale cadrului sunt legate cu armarea grilei. Încărcări semnificative în direcția transversală, îmbinarea grămezii și grilajul nu se confruntă; totuși, înghețarea poate crea o situație în care îmbinarea va fi încărcată pentru a se rupe. De aceea, această conexiune este de asemenea îmbunătățită; circuit de câștig seamănă cu soluțiile utilizate pentru fundațiile de benzi.

Și ce zici de întărirea grilei? El se confruntă exact cu aceeași încărcătură ca o fundație de benzi; dacă da, toate recomandările vor fi identice.

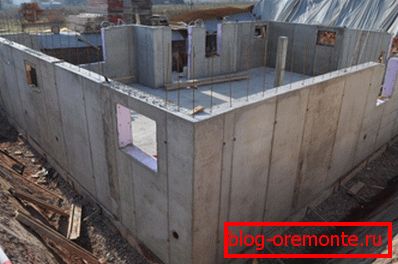

pereți

Cum se realizează armarea pereților din beton armat?

• În acest caz, colivia de armare ar trebui să aibă și două straturi, împiedicând îndoirea peretelui sub sarcină în orice direcție.
• Основные нагрузки будут сжимающими, поэтому допустим минимальный диаметр продольной арматуры в 8 миллиметров. малоэтажном строительстве допускается использование сеток из 8-миллиметровой проволоки.
• Pasul maxim al armăturii longitudinale este de 20 centimetri. Transversal (orizontal) - 35 centimetri.

• Armarea transversală trebuie să aibă o secțiune transversală de cel puțin 25% din suprafața longitudinală a secțiunii transversale. Pentru diametrul tijei longitudinale de 8 mm, zona de armare a secțiunii transversale va fi de 0,25 x 3,14 x (8/2) ^ 2 = 12,56 mm2.

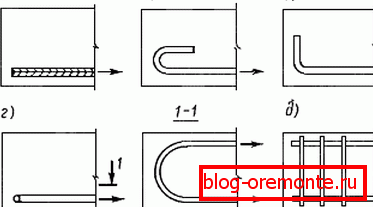

• Capetele ancorelor de armare din beton (bineînțeles, fără a merge pe suprafața sa). Cum se face acest lucru?

suprapunere

Характер нагрузок, испытываемых монолитными перекрытиями, сродни описанному выше случаю монолитного плитного фундамента (читайте также статью «Железнение бетона: способы, материалы, последующая обработка»).

Prin urmare, similitudinea sistemului de consolidare.

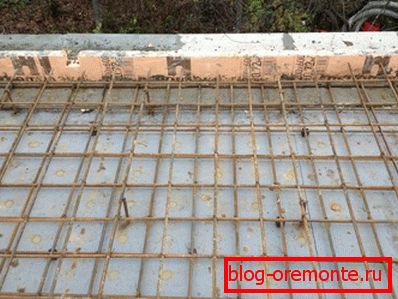

• Cadru - două straturi, în părțile inferioare și superioare ale suprapunerii.
• Минимальная толщина перекрытия - 150 миллиметров. общем случае она берется равной 1/30 ширине пролета. Так, для пролета в 5,5 метра плита перекрытия должна иметь толщину 5,5/30=0,183 метра, или 18,3 сантиметра.

Nuance: cu un interval de 6 metri sau mai mult, placa trebuie armată cu șuruburi.

• Dиаметр арматуры определяется расчетными нагрузками; минимум и в этом случае составляет 8 миллиметров. Шаг между стержнями - не более 20 сантиметров; допускается использование готовой сетки с ячеей в 15-20 см.

• Stratul protector de beton dintre suprafață și armătură este de 15-20 mm.
• Acolo unde este posibil, tijele întregi sunt utilizate pe întreaga perioadă. Dacă acest lucru nu este posibil, acestea sunt construite cu o suprapunere de 40 de diametre. Deci, pentru o tijă cu o secțiune transversală de 10 mm, suprapunerea la îmbinare va fi de cel puțin 40 cm.

нимание: сращивания смежных стержней располагаются вразбежку, со смещением друг относительно друга.

• La marginile plăcii, grilele superioare și inferioare sunt conectate printr-o armătură în formă de U. În același mod, muchiile deschiderilor sunt îmbunătățite.
• Dacă se presupune că după un set de rezistență la suprapunere vor fi realizate deschideri suplimentare și găuri care necesită ruperea armăturii, se folosesc numai tije ondulate.

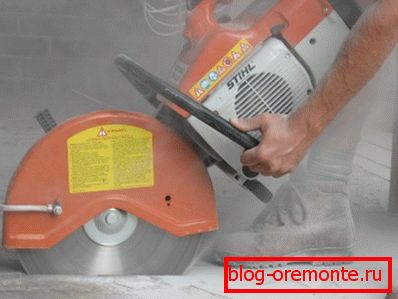

Utile: forajul diamant al găurilor în beton dă găuri mult mai uniforme decât găurirea cu o coroană folosind un burghiu cu ciocan. Cu o dimensiune mare de deschidere, este permisă tăierea betonului armat cu cercuri de diamant și armarea cu cele abrazive obișnuite, care sunt mai subțiri.

concluzie

рамках небольшой статьи нами затронуты лишь основные моменты армирования железобетонных конструкций и самые простые сценарии.  Dополнительную информацию читателю предложит видео в этой статье. Успехов!
