Bartels: tipuri și instalare

Când se construiește pereții clădirii, una dintre cele mai importante sarcini de inginerie este proiectarea corectă a deschiderilor de ferestre și uși. Și pentru a rezolva această problemă, nu putem face fără un astfel de element ca un bartel.

În articolul nostru vom vorbi despre principalele tipuri de jumperi, marcajele acestora conform GOST și descrie caracteristicile de instalare în diferite situații.

Grinzi pentru suprapunerea marginii superioare a deschiderilor ferestrelor și a ușilor

Informații detaliate

Construcții și variații

După cum am notat, grinzile sunt părți ale ferestrelor și ale ușilor. Sarcina principală a oricărui astfel de element este de a suprapune partea superioară a deschiderii și distribuția sarcinii de la structura de susținere de deasupra.

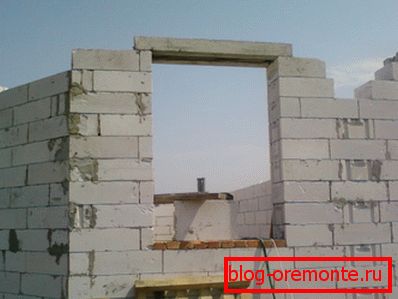

Fasciculul orizontal va menține greutatea zidăriei și a plăcilor de deasupra ferestrei

Fiți atenți! Pentru a minimiza riscul de deformare asociat coeficienților diferiți de elasticitate, conductivitate termică și contracție, jumperii sunt de cele mai multe ori făcuți din aceleași materiale din care este construită structura însăși. În acest caz, desigur, capacitatea portantă a părții ar trebui să fie mărită.

Prin proiectare, această parte poate fi atât transportator, cât și transportator:

  • Traversa transportatorului, situată deasupra deschiderii, preia încărcătura de la suprapunere, care este plasată deasupra ferestrei sau a ușii. (A se vedea și articolul Cum se utilizează grinzi de lemn).
  • Fasciculul curbat se confruntă cu o sarcină numai din zidărie, care este plasată deasupra, adică într-un singur etaj.

Clasificarea acestor elemente se poate baza pe materialul pe care se realizează jumperul și pe configurația sa.

Potrivit materialului, există astfel de grupuri:

  • Grinzi și grinzi din beton armat - cel mai comun tip. Ele sunt grinzi din beton armat cu proprietăți mecanice ridicate. Ele sunt utilizate pe scară largă în construcția de capital datorită manufacturabilității lor.
  • Pardoseli metalice - sunt utilizate pentru a bloca deschideri largi, precum și în cazul în care se aplică o sarcină semnificativă pe o fereastră sau o ușă. Cel mai adesea colectate de la profilul de rulare (fascicul I sau canalul).
Schemă de pardoseală metalică
  • Caramida - sunt destul de greu de fabricat, deoarece în construcții private sunt folosite relativ rar. De regulă, ele sunt realizate din caramizi obișnuite, asamblate în cofraje instalate.
  • Lemn - plăci sau plăci de grosime mare. Poate fi folosit atat pentru constructia caselor si a caselor din lemn, cherestea, cat si in constructii din caramida, precum si in structuri din beton cu gaz si spuma.

De asemenea, vorbind despre construcția de grinzi industriale (produsele din beton sunt incluse în primul rând aici), experții le împart în plăci și pătrat:

  • Grinzile de tip pătrat sunt montate în pereții portanți în cazul în care structura peretelui absoarbe încărcătura de la placa de etaj de mai sus. Acest tip de jumper este cel mai căutat.
  • Construcția de tip placă este instalată într-un perete autoportant, la care greutatea plăcilor de podea nu este transferată.

Marcarea și dimensiunile

După cum am arătat mai sus, în construcția industrială și rezidențială se folosesc cel mai adesea detalii de beton de tip pătrat. Sistemul de rulare în conformitate cu GOST trebuie să aibă o lățime de cel mult 250 mm, iar lungimea sa este determinată de dimensiunile deschiderii care trebuie blocată. De regulă, se utilizează piese de la 1500 la 6000 mm.

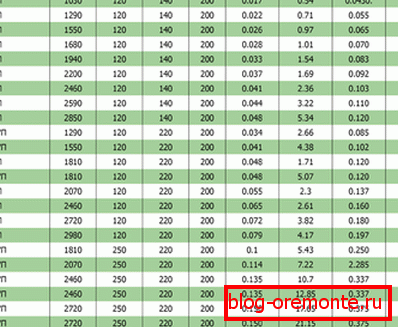

Tabel de dimensiuni

Fiecare jumper trebuie să fie etichetat corespunzător. Marcajul conține informații despre principalele caracteristici ale elementului și, prin urmare, chiar fără a vedea fasciculul în sine, putem determina din articol dacă este adecvat pentru utilizare într-o anumită situație.

Luați în considerare caracteristicile de marcare pe exemplul unor detalii cum ar fi bara de transfer 2PB -16 - 2 P.

Indicii numerici și alfabeți indică următoarele:

  • 2 - caracteristica secțiunii transversale a jumperului.
  • PB - tip de piesă (PB - bar, PP - placă).
  • 16 - lungime în decimetri. Acest articol are o dimensiune de 1600 mm.

Fiți atenți! Dimensiunea reală poate diferi de dimensiunea nominală de la 6 mm (pentru grinzile de până la 2500 mm) până la 10 mm (pentru plăci și bare cu o lungime de 4000 mm și mai mult).

  • 2 - clasa de rezistență a betonului din care a fost fabricat elementul.
  • P - un indice care indică prezența buclelor pentru transportul blocului cu ajutorul unei macarale.

După cum puteți vedea, informațiile sunt destul de suficiente pentru a profita de posibilitatea utilizării elementului pentru a suprapune deschiderea ferestrei.

Deschiderea ferestrei

Cofraje de turnare

Dacă construiți o casă cu propriile mâini, mai devreme sau mai târziu, veți fi confruntat cu sarcina de a bloca deschiderea ferestrelor. Această problemă poate fi rezolvată în mai multe moduri, iar mai jos vom încerca să oferim o scurtă descriere a acestora.

Prima metodă implică construcția joncilor din beton armat prin tehnologia de umplere.

Instrucțiunea în acest caz este după cum urmează:

  • În prima etapă, instalăm cofrarea în deschiderea ferestrei. Pentru cofraje folosim plăci cu grosimea de cel puțin 25-30 mm.
  • Cofrajul se bazează pe bare verticale din lemn, care sunt plasate în interiorul deschiderii.

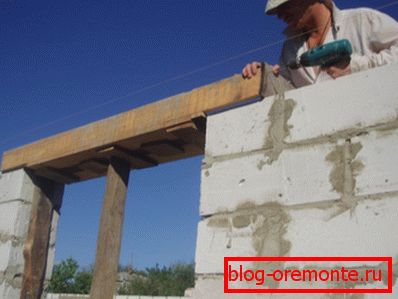

Fotografie a cofrajului în timpul instalării
  • În interiorul cofrajului plasăm plasa de armare, din bare de oțel cu diametrul de aproximativ 6-8 mm.

Sfat! Armătura trebuie așezată pe suporturi mici, care va asigura un spațiu între metal și planul de fund al grinzii betonului turnat.

  • În plus, întărirea cofrajului cu bare transversale, începem să toarcem amestecul de beton. Cel mai bine este să folosiți piatră zdrobită ca umplutură (raportul dintre ciment, nisip și piatră zdrobită în soluție este de aproximativ 1: 2: 4,5).
  • Betonul este bine bătut pentru a scăpa de bulele de aer.

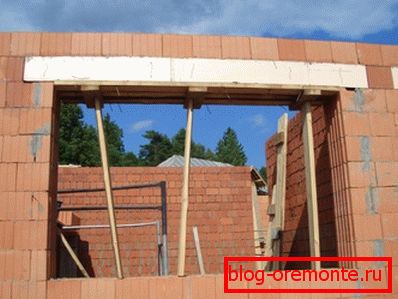

Cofrajele pot fi înlăturate în curând.

După cum arată practica, este posibil să se elimine cofrarea și să se înceapă așezarea cărămizilor pe o astfel de căptușeală după 48 de ore.

Finisare

Utilizarea grinzilor de beton gata poate economisi în mod semnificativ timp și simplifica munca. Cu toate acestea, merită menționat faptul că prețul produsului în acest caz va fi oarecum mai ridicat, iar pentru ridicarea pieselor la înălțime este de dorit să aveți o macara la dispoziția dumneavoastră.

Instalarea în deschidere: dacă există un asistent puternic, atunci puteți fără macara!

Dacă acest lucru nu vă sperie, atunci lucrarea se desfășoară conform următorului algoritm:

  • Mai întâi, pe baza dimensiunilor deschiderii, selectăm dimensiunile jumperilor în formă de pătrat astfel încât marginile fasciculului să intre în perete cu cel puțin 250 mm (acest parametru se numește adâncimea de încorporare).
  • Apoi construim zidăria astfel încât să se formeze platformele suport pentru așezarea podelei orizontale de lemn.
  • Sub stratul de căptușeală se așază stratul de soluție cu o grosime de aproximativ 20 mm.
  • Detaliile de beton sunt coborâte în locația selectată și deranjate la nivelul dorit. Vorbind despre excesul de soluție îndepărtat cu o mistrie.
  • Dacă este necesar, formați suprapunerea peste deschiderea mai multor astfel de părți.

Încălcarea ulterioară a cărămizilor sau a construcțiilor poate fi efectuată imediat după terminarea precipitațiilor și alinierea suprastructurii.

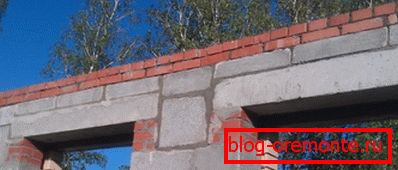

Decorate deschideri

concluzie

Bartel-uri - conform GOST, ele trebuie să fie din beton armat de înaltă rezistență - sunt un element structural indispensabil al oricărei deschideri de ferestre.

Desigur, după cum am menționat deja în articol, un detaliu similar se poate face independent, dar dacă finanțele permit, este mai bine să folosiți un produs din fabrică. Cel puțin, veți avea încredere în proprietățile sale mecanice și, prin urmare, în fiabilitatea ferestrelor și ușilor. Videoclipul din acest articol, în plus față de cele de mai sus, va arăta câteva nuanțe pe această temă, uite!
