Cablu pentru încălzirea betonului: un element cheie al

Cablul pentru încălzirea betonului fără transformator vă permite să optimizați în mod semnificativ procesul de menținere a temperaturii optime în soluția de întărire. În ciuda faptului că conductorii înșiși de acest tip sunt mai scump decât firele standard PNSV și analogii acestora, costul total al lucrării este mult mai mic.

În articolul nostru vom explica care sunt trăsăturile cheie ale acestor dirijori și descriu, de asemenea, avantajele acestora.

Menținerea temperaturii în beton

Tehnica standard

Încălzirea betonului cu un cablu este de obicei folosită dacă se lucrează în timpul iernii. În același timp, există riscul de înghețare a apei în soluție, ceea ce duce la o hidratare mai lentă a cimentului și la scăderea rezistenței betonului.

Pentru a evita acest lucru, instrucțiunea recomandă să procedați conform următoarei scheme:

• Pentru încălzirea masei soluției este luată o singură sârmă PNSV cu diametrul de 1,2 până la 4 mm.

Sfat! Pentru structurile armate, se alege modificarea izolației din PVC, pentru structurile ne-armate - în izolația din polietilenă. Acest lucru se datorează faptului că polietilena se poate topi și acest lucru va duce la un scurtcircuit la rama metalică.

• Sârmă este tăiat în fragmente identice (de obicei 28 sau 17 m), care sunt răsucite în spirale compacte cu un diametru de 30-40 mm.
• Firele "spirale" sunt interconectate în mai multe grupuri identice și așezate în cofraje în interiorul cuștii de armare.

• Dat fiind că caracteristicile cablului PNSV nu permit utilizarea acestuia în aer, pe terminalele sistemului sunt instalate așa-numitele "capete reci" ale firelor mai groase.
• Cofrajul este turnat cu beton, iar după setarea inițială, întregul sistem este conectat la rețea printr-un transformator descrescător. Acest dispozitiv oferă ajustarea rezistenței curentului de intrare, care vă permite să controlați temperatura conductoarelor din interiorul soluției.

Caracteristicile cablurilor de încălzire

Tehnica descrisă mai sus este destul de eficientă, dar are mai multe dezavantaje. Cheia este necesitatea utilizării unui transformator pentru a reduce tensiunea.

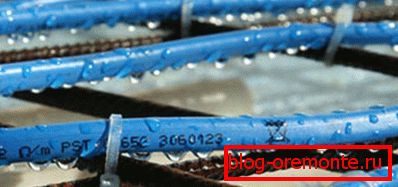

Cu toate acestea, puteți face acest dispozitiv fără acest dispozitiv voluminos. În mod normal, în locul firului standard PNSV, trebuie să folosiți cabluri speciale de încălzire, cum ar fi VET (Finlanda) sau KDBS (RF). Astfel de produse sunt caracterizate de astfel de proprietăți:

Astfel de dispozitive sunt proiectate să funcționeze dintr-o sursă de alimentare normală cu o tensiune de 220 V. Izolația din PVC de înaltă calitate asigură o protecție fiabilă împotriva scurtcircuitelor și defecțiunilor, în plus, nu devine fragilă nici chiar la o temperatură de -35⁰C, care extinde semnificativ "cadrul climatic" al utilizării acestor conductori.

Spre deosebire de firul PNSV, cablurile BET și KDBS nu necesită decupare. La marginea secțiunilor, sunt instalate capăt și cuple, ceea ce vă permite să asamblați rapid întregul sistem de încălzire utilizând un set minim de unelte.

Recomandări de instalare

Calcule preliminare

Calculul cablului pentru încălzirea betonului este destul de simplu:

• În conformitate cu standardele pentru încălzirea unui metru cub de soluție, este necesar să se construiască între 0,5 și 1,5 kW de putere.
• Pentru a economisi energia electrică, puteți adăuga aditivi anti-îngheț la beton, precum și echipați cofrajul izolat. Prețul materialelor suplimentare, în același timp, va fi compensat de costurile reduse ale energiei electrice.
• Atunci când se toarnă suprapuneri de grosime standard, se plasează de obicei până la 4 metri de fir de încălzire pe metru pătrat.
• Atunci când se toarnă un monolit în vrac, conductorii sunt stivuiți pe o lungă distanță, cu un spațiu de cel puțin 30-40 cm.

Instalarea circuitelor de încălzire

Asamblarea unui sistem de încălzire cu propriile mâini este destul de simplă:

• Mai întâi construim cofrajul și asamblează cușca de armare.
• Apoi estimăm unde va fi cea mai relevantă încălzirea betonului și vom colecta produse de cablu din secțiuni de lungime corespunzătoare.
• Cel mai adesea se încălzește suprafața materialului, locurile de contiguitate a planurilor orizontale și verticale etc..

Fiți atenți! Nu este de dorit să traversați articulațiile de dilatare, precum și zonele în care se va efectua ulterior forarea diamantelor în beton.

• În interiorul cofrajului plasăm cablurile astfel încât toți conductorii să se afle la cel puțin 20 cm de suprafața betonului congelat.
• Turnurile trebuie să fie făcute netede pentru a evita fisurile și marginile izolației polimerice.. Raza de îndoire pentru diferite modele va fi diferită, dar în majoritatea cazurilor, experții o fac egală cu 40-50 mm - cu o marjă.
• Pentru distribuirea uniformă a temperaturii în grosimea betonului, este de dorit să se așeze conductorii la distanțe egale unul față de celălalt.. Intersecția firelor nu este permisă, iar distanța minimă dintre două circuite de încălzire este de 40 mm.

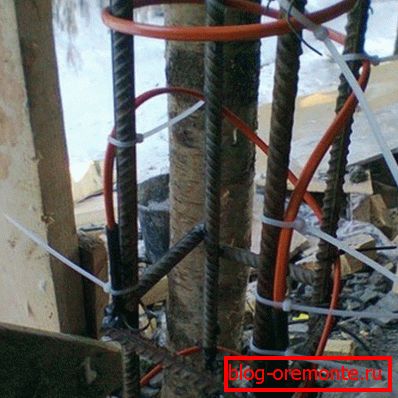

După aspect, fixăm conductorii de pe dispozitiv. Pentru a face acest lucru, utilizați firul obișnuit, legând-l fără efort nejustificat și prin deformarea izolației. De asemenea, puteți utiliza cleme de plastic.

Apoi, umplem cofrajul cu beton, încercând să nu deranjăm plasarea termoelementelor. Cablurile BET și KDBS permit vibrații, deoarece betonul este posibil să se sigileze.

Conectăm toate elementele așezate cu fire de contact la sistem, apoi le conectăm la sursa de alimentare.

concluzie

Cablul de încălzire pentru beton, care rulează din rețea fără a utiliza un transformator cu pas în jos, este foarte convenabil de utilizat. Desigur, costul său este mult mai mare decât cel al firelor PNSV, dar, pe de altă parte, permite rezolvarea sarcinii stabilite - menținerea temperaturii optime a soluției - mult mai eficient. Veți găsi mai multe informații despre acest subiect prin studierea videoclipului din acest articol.
