Coloane din beton armat pentru aranjarea structurilor de

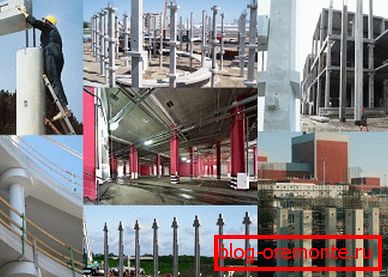

Un număr foarte mare de oameni, menționând un cuvânt precum "coloana", își amintesc imediat monumentele antice, decorative ale arhitecturii și ale clădirilor cu coloane în relief, care susțin tavanul. Dar, pe lângă obiectele arhitecturale care îndeplinesc o funcție decorativă, există coloane din beton armat de clădiri industriale care execută o funcție de susținere pentru a menține cadrul clădirii.

Caracteristici de design

Coloanele din mortar din beton armat rearanjează produsele verticale cu dimensiuni relativ mici ale formei secțiunii transversale, comparativ cu înălțimea sau lungimea lor.

Astfel de elemente de construcție sunt utilizate în principal pentru a crea cadre de tip armat sau de cadru, și sunt, de asemenea, utilizate ca suporturi portante pentru alte elemente de construcție:

• grinzi;
• Rigel;
• Pane.

Proprietăți și caracteristici de bază

Articolele cu coloane de produse din beton au următoarele proprietăți:

• Rezistență ridicată la influențe agresive asupra mediului;
• Compatibilitate deplină cu capacitatea declarată;
• Rezistență la o varietate de efecte seismice;
• Rezistență la umiditate;
• Rezistența la temperaturi de îngheț.

Instrucțiunile pentru alegerea unui design special oferă un punct de referință pentru respectarea următorilor parametri:

1. Datele obținute ca rezultat al cercetării genealogice;
2. Condițiile meteorologice și zona climatică în care va fi operat sprijinul;
3. Înălțimea clădirii aflate în construcție sau înălțimea ei;
4. Scopul funcțional al clădirii, în construcția căruia sunt implicate coloanele.

Caracteristica principală și cea mai importantă a suporturilor rulmenților de beton este tocmai capacitatea de transport. Cu cât performanța acestui parametru este mai mare, cu atât este mai mică coloana din clădire. Produsele cu cea mai mare capacitate de rulare pot fi utilizate în construcția de podele inferioare sau subsoluri.

În cazul clădirilor cu mai multe etaje, se utilizează de obicei coloane, a căror construcție este dotată cu mai multe proeminențe de consolă prevăzute la o înălțime de 2,5 și 3 metri. Mărcile de acest tip sunt desemnarea capătului podelei, deoarece tocmai pe ele sunt fixate grinzile de plafon pentru aranjarea următorului nivel. Astfel, se formează cadrul clădirilor înalte.

Coloanele utilizate pentru ridicarea clădirilor pe un etaj sunt mai mari și nu prevăd proiecții. Astfel de suporturi pot fi utilizate pentru construirea de spații industriale sau agricole.

Documentație de reglementare

Produsele din acest tip de beton sunt tratate cu un grad ridicat de responsabilitate și fac cerințe cele mai stricte. Elementele de acest tip sunt fabricate în deplină conformitate cu documentația standardizată. Ele produc un număr mare de teste și teste diferite pentru rezistență, fiabilitate, rigiditate și capacitatea de a rezista la fisuri.

Toate cerințele și standardele de bază pentru suporturile pentru produse din beton sunt cuprinse în următoarele documente:

• Norma GOST 25628 din 1990 reglementează parametrii coloanelor pentru construcția de clădiri cu o singură clădire;
• GOST 18979 din 1990 reglementează parametrii coloanelor pentru construcția de clădiri cu mai multe etaje;

Fiți atenți! În aceste standarde de stat, coloanelor-coloane li se atribuie denumirea "SK.40.2.5-1". Această denumire indică faptul că lungimea acestor elemente este de 0,4 m, iar lățimea lor este de 0,2 m.

• Seria AI 04-1 reglează parametrii produselor pentru a crea un cadru de legătură;
• Seria 1.423.1-3 / 88 specifică parametrii coloanelor, care stau la baza construirii spațiilor cu un singur nivel pentru uz industrial;
• Seria 1.823.1-2 specifică caracteristicile produselor pentru construcția de structuri în scopuri agricole.

Prețul unor astfel de produse aparține categoriei destul de ridicate și, prin urmare, este important să se monitorizeze că banii cheltuiți au fost justificați. În ceea ce privește durabilitatea și rezistența, coloanele din beton armat nu au analogi între întreaga gamă de produse din beton armat. Aceste caracteristici determină coloanele să devină acele produse în jurul cărora se construiește clădirea.

De ce sunt făcute coloanele?

Prin alegerea de material pentru fabricarea unor astfel de structuri de sprijin se potrivesc cu mare grijă, pentru că depinde de el principalii indicatori ai produsului finit. Elementele moderne sunt realizate folosind soluțiile de brand de la M300 la M600 cu un cadru ranforsat, realizat cu ajutorul barelor și sârmelor rigide. Armarea din oțel poate fi tensionată sau netensionată.

Această întărire a oțelului permite coloanei să dețină nivelul necesar de rezistență, durabilitate și capacitatea de a suporta sarcini enorme din plăcile de podea.

Instalarea coloanelor din beton armat cu mâinile lor se face în pahare specializate sau în fundații monolitice. Fundamentele de coloane sunt produse care sunt, de asemenea, realizate din beton armat. Astfel de elemente au pur și simplu o mare marjă de siguranță, care le permite să dețină în siguranță produse de acest tip, excluzând mișcarea și înclinația.

Clasificarea produselor

Există mai multe tipuri de clasificări ale unor astfel de structuri de beton pentru diferite caracteristici și caracteristici ale elementului finit.

tipuri

În aparență, astfel de structuri sunt împărțite în două grupe principale:

1. Cu console - pentru construirea de clădiri ridicate cu ajutorul macaralelor de pod:

• Rectangular - pentru clădiri cu o înălțime de 9,6 m;

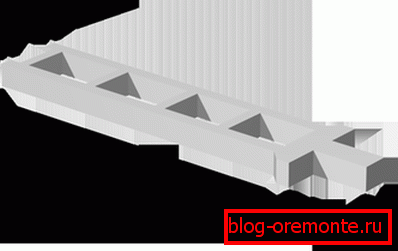

• Două ramuri - pentru clădiri cu o înălțime mai mare de 9,6 m;

Fiți atenți! Un produs de acest tip constă din partea superioară a macaralei, pe care se sprijină suprapunerea, iar partea macaralei, care servește ca suport pentru fascicul și care ia sarcina din suprapunere.

1. Necontrolate - pentru construirea de clădiri care sunt făcute fără utilizarea macaralelor de pod.

Dimensiunile unice ale coloanelor din beton armat cu console sunt, de asemenea, împărțite în funcție de tipul secțiunii transversale:

• Cu o secțiune dreptunghiulară - 400/400, 400/600, 400/800, 500/500, 500/600, 500/800 (mm);
• Cu secțiunea cu două ramuri - 400/1000, 500/1000, 500/1300, 500/1400, 500/1550, 600/1400, 600/1900, 600/2400 (mm).

După secțiune

Potrivit tipului de secțiune transversală a structurii poate fi:

• rotunde;
• dreptunghiular;
• Square.

Prin tehnologia de fabricație

Conform metodei prin care se realizează, structura suport poate fi:

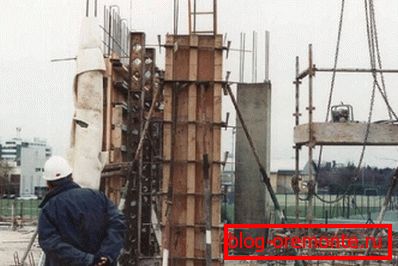

• monolitic. Producția se face direct pe șantier, prin turnarea soluției de beton în cofraje, care este un cadru de armare pre-așezat

• Echipa națională. Suporturile de acest tip sunt fabricate integral în condiții industriale la producători. Transportul acestor produse pe șantier se face cu ajutorul unor echipamente specializate.

După poziție

În funcție de poziția coloanei în structura de beton armată creată a clădirii aflate în construcție, produsele sunt împărțite în:

• Coloane mijlocii;
• Coloanele ultimului rând;
• Produse frontale.

Elementele de fațadă au o consolă mărită, care oferă posibilitatea de a sprijini acoperirile de fațadă pe aceasta. Găurile din această consolă sunt destinate ascensorului de comunicare.

Există, de asemenea, produse de fațadă cu console lungi pentru aranjarea balcoanelor și a loggilor.

Unele caracteristici ale calculului

Parametrii cum ar fi lungimea, disponibilitatea elementelor încorporate, secțiunea transversală și capacitatea de rulare a coloanei sunt determinate de metoda de calcul la etapa de proiectare. Într-un număr foarte mare de cazuri se utilizează exact produse din beton prefabricate care au o lungime egală cu două etaje a structurii construite.

Profesioniștii recomandă utilizarea soluțiilor concrete ale mărcii de la B-15 la B-25. Ei bine, pentru produsele care urmează să fie utilizate în construcția primelor etaje se aplică soluții de la B-25 la B-30, dar nu mai mult.

Primul lucru care trebuie determinat cu ajutorul calculului este suprafața secțiunii transversale a produsului din beton, care va permite păstrarea uniformității compresiei. Această valoare este determinată de următoarea formulă:

A = F / Rb, unde:

• A este aria secțiunii a produsului;
• F - forța de compresie;
• Rb este puterea unei soluții de beton în comprimare.

Exemplu de calcul al coloanelor din beton armat:

F = 50 de tone. Brandul de beton B15 are o rezistență la compresiune de 200 kgf / cm2.

A = 50000/200 = 250 cm2

Partea pătratului secțiunii va fi egală cu:

A = v250 = 16 cm.

După ce zona secțiunii transversale este cunoscută, se urmează un calcul, ținând cont de coeficienții care indică condițiile de lucru, precizia de montare și alte condiții care pot mări dimensiunile secțiunii transversale. De asemenea, trebuie să țineți cont de compresia excentrică ținând cont de excentricitatea aleatoare și de flexibilitatea structurii create, care crește proporțional cu înălțimea produsului.

Aceste calcule pot fi atât de greoaie și complexe încât producția lor este adesea asociată cu o mare probabilitate de a face greșeli. Și cu capacitățile actuale de computere moderne, este pur și simplu nepotrivit să efectuăm astfel de calcule manual. Dacă stabilești că secțiunea transversală a coloanei este necesară, ca să spunem așa, condiții de teren, atunci, desigur, va trebui să fii numărate manual.

În orice caz, calculul trebuie să țină cont nu numai de puterea proprie a coloanei, ci și de posibilitatea interacțiunii sale cu fundația și structura podelei. Prin urmare, secțiunea transversală calculată trebuie să fie mărită cel puțin dintr-o privire constructivă asupra armării structurii.

Ce să ia în considerare înainte de a cumpăra

Înainte de a cumpăra coloane pentru construirea unei clădiri sau a unei spații de tip industrial sau agricol, ar trebui să găsiți un producător de la care puteți achiziționa produse de bună calitate la un preț rezonabil.

Pentru a comanda și achiziționa o structură din beton armat, va fi necesar să se furnizeze următoarele date:

• Un set de desene de lucru pentru care a fost proiectată coloana necesară;
• Înălțimea și înălțimea estimate;
• Forma;
• Dimensiunea secțiunii;
• Disponibilitatea pieselor încorporate;
• Amplasarea terenului de construcție pentru a calcula corect costul transportului produsului finit.

În concluzie

Coloane - un produs extrem de important, durabil și fiabil pentru construirea de sarcini. Dacă alegeți astfel de suporturi, ar trebui să fiți ghidați de datele pe care GOST le indică pe coloanele din beton armat pentru clădiri industriale, agricole, cu o singură etapă și cu mai multe etaje. În plus față de aceste documente de reglementare, ar trebui să se bazeze, de asemenea, pe calculul unei coloane excentric de beton armat, care trebuie să fie în mod necesar prezentă în proiect.

Asamblarea suportului din beton armat nu este dificilă, atâta timp cât produsul are toate caracteristicile declarate, deoarece depinde de ele puterea și fiabilitatea structurii. Și videoclipul din acest articol vă va spune chiar mai multe despre un element atât de important pentru construcția de coloane din beton armat.
