Conducte de debit liber de beton: documente de reglementare,

Obiectul acestui articol este conductele din beton armat fără presiune. Aflăm ce sunt și ce standarde sunt produse. În plus, trebuie să aflăm unde sunt folosite produsele de interes pentru noi și ce analogice funcționale pot fi înlocuite.

standard

Начнем с изучения нормативной документации. Собственно, стандарт всего один - ГОСT 6482-88 на железобетонные безнапорные раструбные трубы.

Ce informații pot fi găsite în el?

• Standardul se aplică țevilor rotunde din beton greu, proiectate pentru instalarea subterană. Și nu numai în formă de clopot, dar, de asemenea, faltsevy.

Любопытно: в документе можно найти рекомендации по области применения труб. Согласно ГОСT, они используются для самотечной транспортировки «бытовых жидкостей и атмосферных стоков, а также подземных вод и производственных жидкостей, неагрессивных к бетону и резиновым уплотнителям«. Проще говоря, для канализации - ливневой и бытовой.

• standard не распространяется на пропускные трубы, предназначенные для укладки под насыпи железных и автомобильных дорог. Логично: там требования к кольцевой жесткости изделий значительно выше.

Conductele fără presiune din beton armat conform GOST 6482-88 sunt împărțite în mai multe categorii.

Toate conductele fabricate în conformitate cu standardul sunt împărțite în trei grupe, în funcție de capacitatea lor de rulare.

marcare

Cum sunt etichetate țevile?

Marcajul complet este format din două grupuri alfanumerice separate printr-o cratimă.

În primul grup sunt indicate:

• Tipul de țeavă (T, TB și așa mai departe).
• Concediu condiționată (parametru aproximativ corespunzător diametrului interior).
• Lungimea utilă.

Important: Dimensiunile sunt în decimetri.

Cel de-al doilea grup conține doar grupul prin capacitatea de rulare.

Astfel, produsul cu marcaj tip T60.50-3 este o conductă tubulară cu o îmbinare cap la cap pentru etanșare cu o trecere condiționată de 600 mm și o lungime de 6 metri care poate fi așezată în sol la o adâncime de 6 metri.

dimensiuni

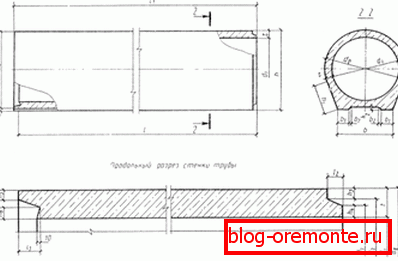

Acestea depind de tipul de țeavă.

Разброс массы изделий - от 520 кг (TS400.25) до 12,5 тонн (TP200.45). Понятно, что об укладке труб своими руками речь не идет: монтажные работы выполняются только с применением тяжелой техники.

Ce altceva este reglementat de standard?

• Consumul de materiale. Consumul de materiale variază de la 0,38 m3 de beton și 20 kg de oțel la 4,7 m3 / 552,4 kg.

Este curios că produsele din diferite grupuri de rezistență diferă una de cealaltă numai în densitatea armăturii: de exemplu, DFP160.50-1 necesită 4 cuburi de beton și 246 kg armături din oțel pentru producție, iar DFP160.50-3 cu același volum de beton este armat cu 490 kilograme de oțel .

• Calitatea betonului. Pentru fabricarea țevilor rezistența betonului nu este mai mică decât M350.
• Toleranțe maxime în lungime și diametru.

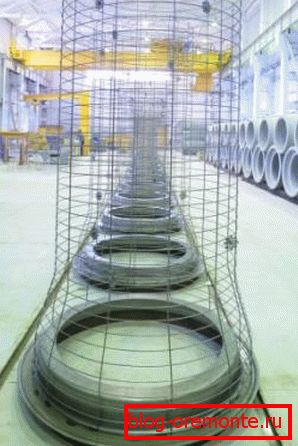

• Metode de formare a cuștii de armare. În particular, se prevede că armătura spirală și longitudinală trebuie să fie fiartă cel puțin la fel de des ca la fiecare al doilea punct de intersecție la dispunerea eșalonată a punctelor de sudură.

luare

Care este producția de țevi din beton armat fără presiune?

1. Formularul este în curs de pregătire. Se curăță, se lubrifiază și se colectează după îndepărtarea produsului anterior format.
2. În matriță se introduce o cușcă de armare sudată, după care fundul este instalat și fixat.

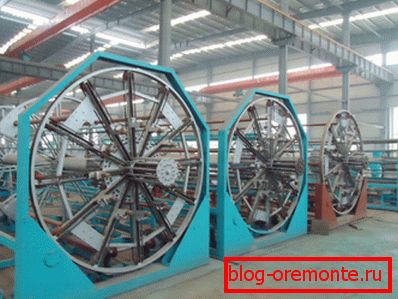

3. Forma cu cadrul fixat rigid în el este montat pe o centrifugă. Cu rotație continuă, se introduce în el beton, care umple în mod egal toate cavitățile.

1. După ce forma este umplută, aceasta este maturată într-o cameră de abur până când betonul este setat la 70% din puterea de proiectare.
2. Apoi, formularul este dezasamblat și produsul finit intră în depozit.

Tрубы малых диаметров (как правило, 400 и 500 мм) могут производиться и без центробежной центрифуги. Заготовка формируется с вибрационным уплотнением бетона; затем она опять-таки набирает прочность в процессе пропарки.

cerere

Pe scurt, am menționat deja domeniul principal de aplicare a țevilor de beton: unul dintre ele construiește o furtună, sistem de canalizare menajeră și industrială. Diametrul solid asigură o capacitate ridicată de producție, un material rezistent la coroziune - durabilitate și rezistență mecanică ridicată permite conductelor să reziste la presiunea la sol.

Specificați: betonul este rezistent la coroziune nu este atât de absolut. Contactul prelungit cu apa este încă distructiv: atunci când este filtrat prin pori, apa deversează treptat varul (compușii de calciu care dau puterea materialului). Când distrugerea ajunge la armarea oțelului, procesul de coroziune, din motive evidente, este accelerat brusc.

Cum sunt instalate țevile din beton armat fără presiune?

După cum sa menționat deja, manualul de instalare implică utilizarea mașinilor grele.

1. Partea inferioară a șanțului deschis anterior a fost ajustată la maxim.
2. Formate de împrăștiere compactă sau de udare nisip. Tavă de beton mai puțin frecvent așezată.

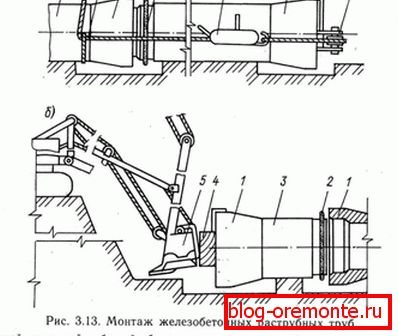

3. Tрубы опускаются в траншею и центруются. Раструбные изделия выставляются со строго заданным расстоянием между торцом трубы и упорной поверхностью раструба:

Important: dacă țevile sunt instalate într-o tavă sau sunt așezate pe o fundație solidă, se formează o pernă de mortar de ciment-nisip sub ele într-un raport de 1: 3.

1. Раструбы изделий T, TP, ФTP уплотняются герметизирующими мастиками или битумизированной пенькой. Для герметизации соединений изделий прочих типов служат штатные резиновые уплотнительные кольца.

Un caz special: se recomandă închiderea îmbinărilor cu îmbinări ale țevilor cu diametrul de 1000 milimetri pentru a fi închise cu ajutorul unei benzi de cânepă urmată de șlefuirea cu mortar de ciment-nisip într-un raport de 1: 1.

1. După etanșare, prizele sunt etanșate cu mortar de ciment-nisip.

Cum și ce să taie țevi în acele cazuri rare când este nevoie de ele?

Soluția optimă este de a tăia beton armat cu cercuri de diamant. Ei iau perfect atât betonul cât și carcasa de armare; diamantul este distins în mod favorabil de tăierea obișnuită abrazivă prin marginile mai precise ale unei tăieturi. În mod similar, găurirea cu diamant a găurilor din beton (cu un burghiu sau o coroană) lasă găurile perfect rotunde fără nici un semn de așchii.

alternativă

Există concurenți care au conducte puternice, dar destul de scumpe și foarte, foarte grele de beton armat?

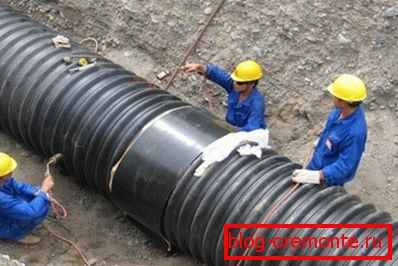

Bineînțeles. Din ce în ce mai mult, în locul acestora, la instalarea sistemelor de canalizare locale și colective, ramificațiile la puț și colectoare, se utilizează țevi ondulate din plastic - polietilenă și polipropilenă.

Aceste produse nu constituie doar beton armat, ci o depășesc în mod vizibil în mai multe moduri.

• Materialul nu este absolut supus coroziunii și uzurii. Durata de viață garantată este de 50 de ani; cantitatea de canalizare din plastic care va servi în practică nu este încă cunoscută, a fost produsă prea recent.
• Greutate mai puțin la ori. Cu un diametru de până la 600 mm, instalarea se face adesea manual.
• Shirring oferă rigiditate inel, care nu este doar inferior betonului armat - din nou, depășind-o din nou. Este suficient să spunem că pentru apele uzate din plastic, adâncimea maximă este de 15 metri. În același timp, suprafața interioară netedă (este asigurată de structura cu două straturi a conductei) nu va permite acumularea de depuneri.

Doar pentru ca cititorul să nu decidă că încercăm să discrediteze materialul discutat în acest articol, vom cita câteva dezavantaje de plastic pe fundalul betonului armat.

• Diametrul exterior maxim al țevilor din plastic ondulat este de numai 1200 milimetri.
• Цена заметно выше, чем у железобетона. Tак, погонный метр трубы Корсис диаметром 1200 мм стоит около 14,5 тысяч рублей; погонный метр идентичной ей по эффективной пропускной способности железобетонной трубы обойдется всего в 5 тысяч.

concluzie

Надеемся, что предложенная вниманию читателя информация окажется полезной (см.также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

Ca de obicei, videoclipul din acest articol conține informații suplimentare despre subiectele pe care le discutăm. Succesele în construcții!
