Cum se determină consumul de armătură pentru un cub de beton

În timpul construcției unor instalații industriale mari și civile, consumul de armare pe cub de beton este determinat conform GOST 5781-82 și GOST 10884-94 și este luat în considerare în avans la proiectarea structurilor. Dar ce să facem atunci când o astfel de construcție se desfășoară acasă?

Este puțin probabil ca cineva să respecte cu strictețe standardele Gosstroi, dar totuși trebuie să aderați la orice norme, în special în ceea ce privește turnarea benzii, unde de fapt a fost aplicat betonul armat.

Mai jos vom vorbi despre metoda acestor calcule și calcule, precum și despre vizionarea videoclipului din acest articol pe tema noastră.

Armătură în structurile din beton armat

Unde sunt structurile prefabricate și monolite din beton armat utilizate în construcția de locuințe

• Cimentul este unul dintre cele mai căutate materiale din orice construcție și nici construcția la scară largă nu este completă fără betonare - se utilizează acolo, fie din beton armat prefabricat, fie monolit. Dacă vorbim de structuri prefabricate din beton armat, atunci pentru construcția privată sunt folosite în principal blocuri de fundație și panouri de podea. Pentru monolit, există și o gamă largă de aplicații - aceasta este o fundație în formă de bandă și o șapă armată, care, în esență, este și o fundație de placă.
• În unele cazuri, construcția de case private face podele monolitice - de obicei se întâmplă în cazul în care nu este posibilă dotarea drumurilor de acces pentru transportul și instalarea de pardoseli prefabricate. Pur și simplu, casa este construită într-un loc în care o macara de ridicare a încărcăturii nu poate funcționa - în munți, pe un deal și așa mai departe. În astfel de cazuri, instrucțiunile specificate în GOST 5781-82 și GOST 10884-94 sunt de o importanță capitală.

Recomandare. Asamblarea cuștilor de armare pentru structurile din beton armat monolit la domiciliu, de regulă, se realizează cu ajutorul firului de tricotat din oțel. A fi folosită pentru această sudură electrică sau cu gaz este neprofitabilă - creșterea prețurilor și scăderea calității.

Valoarea consumului

Deoarece toate construcțiile RC au diferite scopuri, caracteristici, aditivi și umpluturi, atunci rata de consum a armăturii pe 1 m³ betonul poate fi diferit în fiecare caz. Toate aceste norme sunt, bineînțeles, reglementate, iar acest lucru poate fi determinat folosind standardele de stat menționate mai sus. În afară de acestea, există și GESN (normele esențiale de stat estimate) și FER (prețurile unităților federale, care se bazează pe același GESN).

De exemplu, în conformitate cu GLUS 81-02-06-2001 la 5m³ fundația monolitică generală va necesita o tonă de metal, care este distribuită uniform ca o cușcă de armare. În detaliu, consumul mediu de supape la 1 m³ бетона можно прочесть в ФЕРах, которые гласят, что столбчатые фундаменты (плиты, стаканы, пазы, подколонники) до 2м в высоту нуждаются в 187 kg / m³, iar platul ZhBK - 81 kg / m³.

Umpleți fundația

Atât plăcile, cât și benzile de fundație utilizează de obicei armături cu nervuri tip A-III, cu o secțiune transversală de cel puțin 10 mm, deși pentru îmbinările jgheaburilor de cadru este adesea folosită o bară de perete netedă cu o secțiune mai mică.

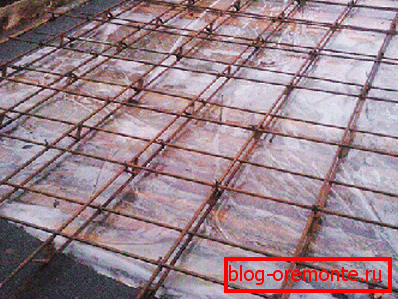

На верхнем фото видно, как монтируется сборный каркас для плиты - он состоит из двух обрешёток, где стандарт ячейки имеет 200×200 мм. Высота плиты будет зависеть от веса вышестоящего строения, но вам следует позаботиться о том, чтобы весь металл был покрыт раствором, слой которого составит не менее 50 мм.

Примечание. Если учесть, что на один кубометр вам нужно расходовать 81 кг арматуры, то её сечение вы будете подбирать в зависимости от толщины плиты - получается, что чем толще плита, тем больше диаметр прута. Вам нужно будет постараться на одном кубометре расположить определённую массу, соблюдая при этом размер ячейки 200×200 мм. В общую массу металла вы также можете включить вертикальные прутья, которыми вы будете соединять обрешётки своими руками.

Теперь давайте посмотрим, сколько арматуры на куб бетона расходуется при закладке ленточного фундамента, и если ориентироваться на массу, то здесь тоже можно придерживаться FER 06-01-001-16, которые предусматривают 81кг металла на куб раствора. Здесь вам будет легче ориентироваться по ширине и высоте ленты.

De exemplu, dacă lățimea sa nu este mai mare de 40 cm, atunci un rând (centură) este permis, de obicei, în două tije cu o secțiune transversală de 10-12 mm, dacă acest parametru este mărit, atunci, în consecință, crește numărul de tije într-un rând. Același lucru se poate spune despre înălțimea benzii, deci, până la 60 cm, se folosesc de obicei două niveluri, ca în figura superioară, dar dacă fundația este adâncită, atunci aceste niveluri sunt aranjate la aproximativ 40 cm distanță.

În plus, există, de asemenea, praguri verticale, care sunt montate și cu o treaptă de 40-50 cm, care leagă centurile de-a lungul întregii lungimi a fundației. Din moment ce nu veți cumpăra metale în greutate, atunci va fi pur și simplu incomod pentru dvs. să calculați cât de mult este nevoie de armare pentru un metru cub de beton - este mult mai ușor să calculați formarea acestuia.

Adică, determinați lungimea totală a benzii și înmulțiți cu numărul de tije care vor fi necesare pe metru liniar. După aceea, lungimea totală a armăturii este împărțită în 6 sau 5 (lungimea tijei) și veți înțelege câte bucăți să cumpărați pentru întreaga fundație.

concluzie

La prelucrarea fundațiilor monolitice ale plăcilor și a benzilor, tăierea betonului armat cu cercuri de diamant și găurirea diamantelor în găurile de beton se realizează în modul general prevăzut de standardele de stat și de reglementările de construcție. Succesele în construcții!
