Dispozitivul unui puț de inele de beton: caracteristici și

Construirea unui puț din inele de beton cu propriile mâini este o practică obișnuită, deoarece această metodă este considerată cea mai simplă și cea mai sigură. Produsele din beton moderne pot accelera și simplifica multe procese, iar construcția puțurilor nu reprezintă o excepție. Vom spune cum să construiți un izvor de inele de beton pe site-ul dvs.

Bare de inele din beton armat

Caracteristicile fântânilor dispozitivului

Înainte de a începe construcția, trebuie să repetăm ​​fundamentele teoretice. Mai întâi de toate, vom lua în considerare dispozitivul unui canal de băut din inele de beton.

Această structură hidraulică servește la colectarea, acumularea și stocarea apei potabile situate în acviferele solului. Pentru a ajunge în acvifer cu apă potabilă, este necesar să vă aruncați în pământ la o adâncime de la câteva până la câteva zeci de metri, în funcție de caracteristicile geologice ale zonei.

Cu alte cuvinte, trebuie să săpăm pământul la o adâncime considerabilă, să organizăm un sistem de filtrare a apei din impurități, lut, particule de praf, sol și alți contaminanți și să construim un rezervor pentru acumularea și depozitarea lichidului purificat. În plus, este necesar să se asigure stabilitatea găurii săpate, adică să fie asigurată de alunecări de teren și alunecări de teren ale solului.

În cele din urmă, trebuie să protejăm rezervorul nostru de precipitații, canalizare, diverse emisii de apă din industriile nepotrivite pentru acvifere de băut, precum și canalizare din canalizare.

Toate aceste obiective pot fi realizate prin construirea unei structuri destul de simple, care constă din trei părți principale:

1. spațiul de trecere bine. Aceasta este partea superioară superioară a structurii, care servește la facilitarea ridicării apei din adâncime, precum și pentru protejarea estuarului de intrarea sedimentelor și a apelor uzate. Conține o poarta de ridicare, un acoperiș sau o șopron, o zonă orb, un castel de lut și diferite facilități - bănci, mese, uși, găleți de rezervă;
2. Arborele de mină. Acesta este spațiul subteran dintre vârful și partea inferioară, în care se acumulează apă, prin care apa este ridicată și transportată către consumator. Se compune dintr-o carcasă care protejează mina împotriva alunecărilor de teren și, de asemenea, nu permite fluidului nedorit să pătrundă și să polueze alimentarea cu apă potabilă;
3. Partea de admisie a apei. Acesta este același rezervor unde se acumulează și se depozitează apa, precum și filtrarea și sedimentarea acesteia. Constă din partea inferioară a carcasei, filtrul inferior, uneori are un rezervor suplimentar pentru a crește volumul stocurilor.

Fiți atenți! Toate cele trei părți ale designului sunt la fel de indispensabile, deci sunt construite cu o responsabilitate și o îngrijire deosebită. Calitatea apei potabile și, prin urmare, sănătatea dumneavoastră va depinde de nivelul muncii efectuate și de materialele folosite.

Capacul este de obicei decorat cu lemn, piatră, ipsos și alte materiale. Deasupra gurii se instalează un baldachin sub formă de șold, patru fețe sau un acoperiș obișnuit pe rafturi la care se montează o poartă cilindrică cu mâner. Un castel de lut și o zonă orb pentru deturnarea apei de ploaie sunt făcute în jurul peretelui exterior al vârfului.

Cilindrul unui arbore de puț este în mod necesar întărit cu o structură numită carcasă. Aceasta este o construcție verticală de formă cilindrică sau dreptunghiulară care nu permite prăbușirea sau căderea pereților trunchiului și blochează, de asemenea, acviferele nedorite. Pentru construcția carcasei s-au folosit case din lemn, cărămizi, piatră, beton solid, inele din beton armat pentru fântână și alte materiale.

Partea de admisie a apei este una sau mai multe inele inferioare sau partea inferioară a carcasei, care este sub nivelul maxim al apei statice și servește pentru a primi și a stoca umezeala provenită de la sol. Asigurați-vă că aveți un filtru sub forma unui strat de nisip și piatră zdrobită în partea de jos sau sub forma perforațiilor din pereții structurii carcasei.

Partea primitoare este de trei tipuri:

1. Imperfectul (incomplet) este cel mai simplu model în care carcasa nu atinge formarea impermeabilă și apa intră în rezervor de jos. Diferențează într-un volum mai mic de rezerve de apă, cu toate acestea, pentru o familie cu o fermă subsidiară de acest volum, de regulă, este suficient;
2. Perfectul (complet) este un design mai complex, în care carcasa se sprijină pe o formă impermeabilă. Aici, volumul porțiunii de stocare este mărit, iar apa curge prin pereții coloanei, în care perforarea este efectuată în aceste scopuri. Instalarea complică găurirea în diamant a găurilor în beton și necesitatea de a se scufunda în acvifer;
3. Perfect cu o butelie. Aceasta diferă de cea anterioară prin prezența unei stânci în rocă impermeabilă cu 1 - 1,5 metri pentru a crește volumul de apă stocată. Acesta este cel mai complex tip de parte de admisie a apei din fantă, deoarece implică dezvoltarea unei stânci solide, trecerea acviferului și se utilizează în cazurile de intensitate crescută a consumului și a consumului de apă.

Fiți atenți! Pentru nevoile casnice și obișnuite ale unei familii de 4 până la 5 persoane, este un puț mai degrabă imperfect, fără căldură și depresiuni; în plus, acest tip de structură este mai simplu de proiectat și mai potrivit pentru a-ți face singur.

Selectarea materialelor

Pentru construirea unui puț de băut, este necesar să se aleagă materiale de înaltă calitate pentru carcasa arborelui. Avem nevoie de produse din beton de inginerie hidraulică sau de beton de înaltă calitate cu o densitate ridicată în vrac, cu alte cuvinte, beton greu.

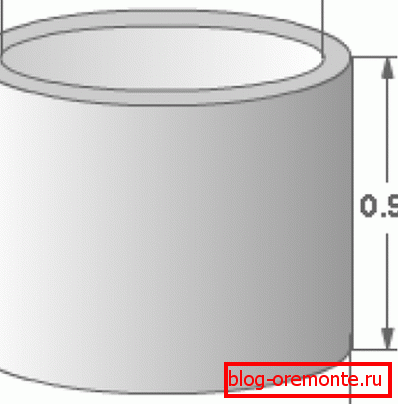

De regulă, inelele de perete fabricate în conformitate cu GOST 8020-90 corespund acestor cerințe. Cel mai convenabil și acceptabil în ceea ce privește dimensiunea și greutatea produsului cu marcaj COP 10-9, în care literele denotă abrevierea cuvântului "inel de perete", iar numerele denotă dimensiunile piesei în decimetri, primul număr indicând diametrul interior al inelului, iar al doilea - înălțime.

Grosimea peretelui COP 10-9 este de 160 mm, iar volumul este aproximativ egal cu 700 de litri. Capetele produsului pot fi netede și pot avea o blocare sub forma unei flanșe. De asemenea, la capete există inele de montare pentru care puteți ridica și deplasa produsul.

Fiți atenți! Prețul inelelor cu încuietori este ceva mai mare, în timp ce există opinii diferite cu privire la necesitatea și beneficiile lor: unii experți se îndoiesc de capacitatea unei astfel de încuietori de a rezista la sarcina multi-tonă care rezultă din împingerea sau deplasarea solului.

De asemenea, trebuie avut în vedere faptul că încuietori de calitate inferioară complică instalarea, poate fi necesar să se taie beton armat cu cercuri de diamant și alte prelucrări de piese de tip off-spec.

Construcție bine

Pentru cei care doresc să construiască bine independent, am compilat o instrucțiune pas cu pas:

1. În locația selectată, se săpare o gaură rotundă de 1,5 metri adâncime și 1,3-1,5 metri în diametru. Partea inferioară a carierei este nivelată și curățată de pământ;

1. Un trepied cu un elevator de ridicare sau un troliu este instalat deasupra groapă, până la capătul căruia atârnă frânghiile cu patru cârlige;

1. Inelul se rotește până la marginea carierei și se fixează de cârlige de inelele de montare ridicate și coborâte până în partea inferioară. Este recomandabil să o setați pe orizontală. Un al doilea inel este plasat imediat pe el, după ce fundul este lustruit cu mortar de ciment;

1. Un lucrător coboară spre fund și începe să submineze solul sub capătul inferior al inelului inferior, colectându-l într-o găleată. Asistentul ridică gălețile și toarnă pământul, dă instrumentul pentru dezvoltarea solului - resturi, pickaxe, murături etc.

1. Când inelele au scăzut sub nivelul solului, se rostogolesc următoarea parte și se instalează pe coloană;

1. Când coloana este coborâtă astfel încât apa să înceapă să curgă în mod activ, furtunul este coborât în ​​jos și apa este pompată cu o pompă de suprafață, continuând să sapă. Este necesar să se scufunde în acvifer cel puțin un metru - unu și jumătate;

1. Apoi se toarnă un strat de argilă impermeabilă la partea inferioară, îmbinată cu aceasta, iar îmbinările încep să fie acoperite cu mortar de ciment cu adăugarea de sticlă lichidă sau alt material de etanșare pentru suprafețele de beton. Inelele sunt îmbinate cu capse de oțel sau plăci acoperite cu vopsea anticorozivă;

1. După întărirea cusăturilor, lutul este săpat, iar un scut din lemn este așezat pe fund cu o multitudine de spații, pe care sunt așezate nisipul și pietrișul spălate cu un strat de 30-40 cm

1. Când apa este trasă la un nivel static, este pompată până când este curată și curată;

1. În final, este construit un baldachin, capul este terminat și este construit un mecanism de ridicare. Un castel de lut este făcut în jurul părții aeriene. Zona orb poate fi construită numai după contracția completă a solului - în 2 - 3 ani.

Fiți atenți! Respectați măsurile de siguranță, nu lucrați singuri, utilizați o cască, ochelari de protecție și mănuși, monitorizați nivelul gazului din mină cu o lumânare sau un analizor. În timp ce lucrați în partea de jos a scării ar trebui să fie redus.

concluzie

Este recomandabil să folosiți inele de beton pentru construirea unui fund de băut, deoarece această tehnologie este cea mai sigură și mai ușor de realizat. Pentru o mai bună înțelegere a tehnologiei, consultați videoclipul din acest articol și citiți materialele de pe site-ul nostru.
