Încălzirea betonului cu o sârmă pnsv: obiective și

În acest articol, vom studia tehnologia de încălzire a betonului cu firul PNSV. În plus, vom atinge obiectivele urmărite de această operațiune, metoda de calculare a încălzirii și caracteristicile firelor în sine, care trebuie luate în considerare în graficul de procese. Deci du-te.

goluri

De ce betonul termic?

Tot felul de moduri de creștere a temperaturii amestecului stabilit în cofraje urmărește unul dintre cele două obiective:

1. Oferă rezistență în timpul iernii. Când temperatura monolitului scade sub zero grade, apa din ea cristalizează, ceea ce oprește complet procesul de hidratare a cimentului.

În plus: cristalizarea apei nelegate distruge betonul, extinzându-i porii.

1. Accelerarea setării și rezistența în alte sezoane. Creșterea temperaturii amestecului accelerează dramatic toate procesele care apar în el.

Întrucât în ​​procesul de fixare a cimentului se emite o cantitate echilibrată de căldură, încălzirea suplimentară în timpul iernii nu necesită întotdeauna amestecuri.

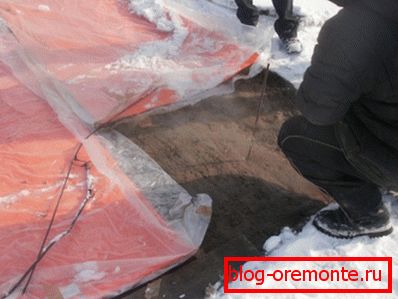

Sârmă PNSV pentru încălzirea betonului în timpul sezonului rece este folosită atunci când:

• Temperatura aerului exterior este cu mult sub zero.
• Nu există posibilitatea de a asigura izolarea termică de înaltă calitate a cofrajului.
• Modulul suprafeței monolitice (raportul ariei la volum) depășește valoarea de 10 m ^ -1.

sârmă

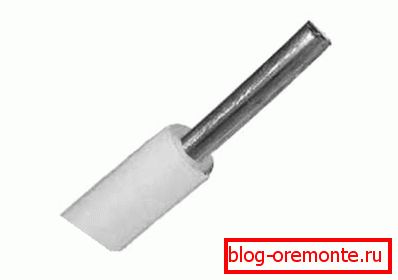

Ce este un cablu PNSV?

caracteristicile

Оптовая цена провода диаметром 1,2 мм составляет 1,8 - 2 рубля/метр, что существенно дешевле медных аналогов (читайте также статью «Бетонные столбики – важный элемент строительства»).

Caracteristici de utilizare

Harta tehnologică de încălzire a betonului cu un cablu PNSV ar trebui să ia în considerare o serie de caracteristici.

• Otelul are o rezistivitate relativ mare, ceea ce duce la o mult mai mare decât cea a cuprului sau a aluminiului, incalzirea conductorului la curenti moderati. 14-16 amperi sunt considerate norme pentru firele din beton; totuși, în aer, o astfel de amperaj va topi izolația.

Consecință practică: PNSV este conectat la transformator sau la altă sursă de curent cu un fir cu o rezistivitate mai mică. Alternativ, conexiunea poate fi realizată cu un cablu din același PNC, dar este dublat.

• Suprapunerile și poziționarea firelor adiacente la o distanță mai mică de 15 milimetri sunt inacceptabile datorită probabilității de supraîncălzire cu izolație de topire și scurtcircuit.
• Deoarece oțelul nu are o mare flexibilitate, firul este așezat cu coturi netede cu o rază de cel puțin 25 mm.
• Decuparea este permisă la o temperatură ambiantă de cel puțin -15 grade. Instrucțiunea este legată de faptul că izolația din plastic la temperaturi scăzute pierde elasticitatea și poate fi ruptă în timpul îndoirii.
• Pentru o încălzire mai uniformă a amestecului de beton, se recomandă acoperirea sârmei așezate cu folie metalică cu o grosime de 0,2 - 0,5 mm.
• Secțiunea de încălzire poate fi asamblată din mai multe bucăți; în același timp, conexiunea este permisă nu numai prin blocuri, ci și prin răsuciri. Încălzirea este un eveniment unic, iar suprafețele de contact pur și simplu nu au timp să se oxideze semnificativ.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

• Metoda de încălzire a unui beton cu un cablu PNSV se datorează proprietăților sale mecanice; în special, coeficientul de expansiune termică. Când se încălzește, temperatura monolitului crește cu o viteză de maximum 10 ° C / oră și scade cu o viteză de cel mult 5 ° C / oră.

Depășirea vitezei poate duce la o creștere a tensiunilor interne și a fisurilor. Reglarea se face prin creșterea și scăderea treptată a tensiunii pe transformator.

• Atunci când se utilizează energie de la 380V printr-un transformator descrescător, principalul factor de limitare a curentului este pericolul supraîncălzirii PNSV-ului în sine. Problema este rezolvată simplu și elegant: schema de așezare pentru încălzirea betonului cu firul STNV, dacă este necesar, pentru a crește puterea include mai multe secțiuni conectate paralel.

Calcularea lungimii

Calcularea încălzirii de beton prin conducta PNSV se bazează pe două variabile:

1. Nevoia obiectului este cald. Aceasta, la rândul său, depinde de temperatură, rezistența vântului, gradul de izolare termică, marca de ciment și forma monolitului.

1. Densitatea maximă de putere a firului. Pentru betonul armat, acesta este luat egal cu 30-35 W / m, pentru neimportat - 35 - 40.

Următorul este aritmetica simplă. Deci, pentru a obține 4 KW de căldură într-o structură nearmonată, vom avea nevoie de 4000/40 = 100 de metri de sârmă.

Este ceva mai greu să-ți faci propriile mâini calculul lungimii maxime a unei secțiuni individuale. Aici trebuie să cunoașteți rezistivitatea conductorului de oțel pentru diferite secțiuni.

Scopul nostru este de a obține un curent de 14-16 amperi. Reamintim relația dintre tensiune, curent și rezistență: U = IR, unde U este tensiunea, I este puterea curentului, R este rezistența totală a circuitului.

Deci, la U = 75 volți și curentul țintă I = 15 amperi, avem nevoie de rezistența circuitului să fie 75/15 = 5 ohmi. Când conductorul are o secțiune transversală de 1,4 mm, acesta va fi prevăzut cu un fir de 5 Ohm / 100 Ohm / km = 0,05 km sau 50 de metri.

Atenție: am dat o metodă de calcul extrem de simplificată. Rezistența reală a conductorului se schimbă odată cu creșterea temperaturii, ceea ce modifică rezultatul.

Prelucrarea betonului după încălzire

Este posibilă tăierea sau forarea betonului după ce acesta stabilește puterea minimă (de obicei în momentul opririi încălzirii, este departe de marcaj)?

Da. Dar fără sarcini de șoc. Opțiunea ideală este utilizarea instrumentelor diamantate: găurirea cu diamante a găurilor în beton va face ca marginile să fie ideale și să nu creeze fisuri. În plus, forarea cu un diamant (precum și tăierea betonului armat cu cercuri de diamant) va permite armarea să treacă fără schimbarea sculei.

concluzie

Повторимся: мы дали читателю лишь самую общую информацию о методах нагрева бетона  и расчета провода (см.также статью «Схватывание бетона – основные особенности данного процесса»).

O anumită cantitate de informații suplimentare îi vor fi oferite în atenția publicului video din acest articol. Mult noroc!
