Malaxor de beton cu acțiune de forță: tipuri de mixere de

Malaxorul de beton este un element important în realizarea oricărei lucrări de construcție, deoarece permite nu numai economisirea timpului și a efortului de pregătire a mortarului, ci și îmbunătățirea calității betonului. Adevărat, nu toată lumea își poate permite să cumpere o astfel de unitate, deoarece prețul de mixere de beton bun este destul de mare. Cu toate acestea, puteți economisi bani și faceți-o singură.

Apoi, analizăm cele mai comune construcții ale mixerelor de beton cu acțiune forțată și analizăm în detaliu cum le puteți face singuri.

Tipuri de mixere de beton

Până în prezent, nici o construcție nu poate face fără mixere de beton, deoarece, fizic, este foarte greu să amestecați mortarul din ciment, nisip și moloz cu propriile mâini. Prin urmare, nu este surprinzător faptul că acest proces a fost mult timp automatizat.

Trebuie să spun că pe șantierele de construcții puteți vedea o varietate de modele de mixere de beton.

Cu toate acestea, acestea sunt împărțite condițional în două tipuri:

• Acțiune gravitațională;
• Acțiune forțată.

Luați în considerare caracteristicile fiecărei specii.

Gravity mixer de beton

Principiul funcționării aparatului gravitațional este acela că amestecul este plasat într-un tambur special care se rotește. În acest caz, soluția se rotește cu ea și se îndepărtează de pereți sub forța gravitațională. Pe pereții tamburului există lame care îmbunătățesc calitatea lotului și, de asemenea, nu permit ca soluția să rămână lipită.

Acest tip de mixere de beton este bun pentru că acestea pot fi utilizate pentru a amesteca nu numai soluții concrete, ci și orice alte tipuri de amestecuri lichide și uscate.

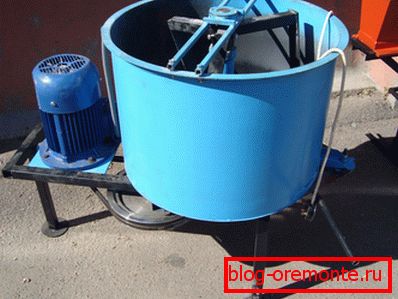

Malaxor de beton forțat

Diferența principală a acestui tip de aparat este că tamburul din ele rămâne staționar, iar agitarea are loc datorită rotirii lamelor. Astfel de mixere de beton pot fi utilizate la amestecarea oricărui tip de amestec de beton.

Nici măcar cel mai puternic mixer de acest tip nu este capabil să producă 0,1-0,45 metri cubi de soluție în cinci minute de lucru. În plus, betonul va fi mai omogen decât amestecul realizat în alte tipuri de mașini. Performanța depinde în mare măsură de volumul tamburului, precum și de proiectarea lamelor.

Producția de mixere pentru beton

Principalele detalii ale construcției

Un mixer de beton cu acțiune forțată este fabricat din mai multe componente de bază:

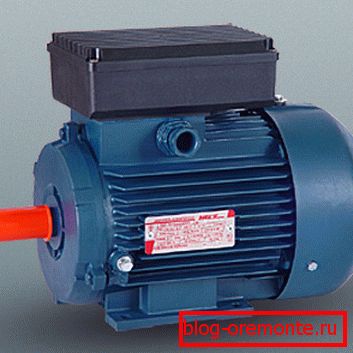

• motor;
• reductor;
• Bunică la 200 l;
• ax;
• lame;
• Rama
• Rulmenților.

În plus, pentru a colecta toate detaliile într-o singură structură, aveți nevoie de următoarele instrumente:

• bulgară;
• foraj;
• Mașină de sudat.

pregătire

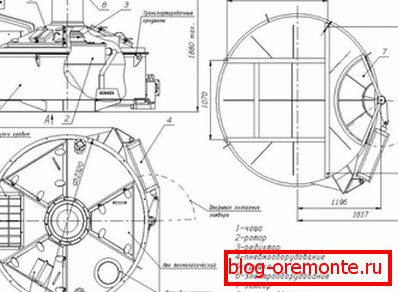

Înainte de a începe lucrul, este necesar să pregătiți desenele unui mixer de beton cu acțiune forțată. Acest lucru va facilita munca într-o oarecare măsură și, de asemenea, vă va permite să evitați greșelile și să refaceți.

Trebuie să spun că există diferite modele de astfel de unități și mai întâi de toate acestea diferă în locația tamburului. Poate fi:

Desenele unui mixer de beton forțat se pot realiza independent prin vizionarea structurilor finite sau găsite pe Internet.

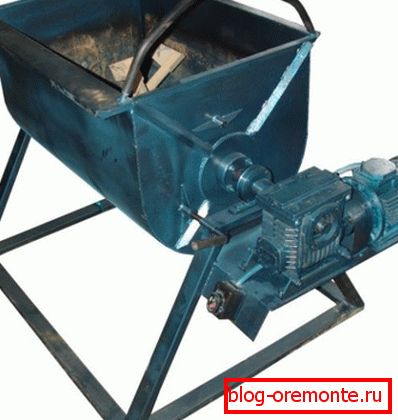

Montajul mixerului cu un aranjament orizontal al unui tambur

Acum ne vom uita la modul în care un mixer de beton forțat are de a face cu un rezervor orizontal:

• Primul pas este de a asambla cadrul, pentru care puteți folosi colțurile metalice. Cea mai ușoară cale este de a face două triunghiuri identice. Colțurile sunt interconectate prin sudare.

Deoarece proiectarea va fi destul de grea, pe de o parte este posibil să se asigure o osie cu roți. În acest caz, un triunghi cadru ar trebui să fie mai mic decât celălalt. Dimensiunea sa este aleasă în funcție de raza roții.

• Apoi, pe o parte a triunghiului, este necesară sudarea platformei pentru montarea cutiei de viteze.
• După aceea, pe rama este atașată o axă cu două brațe, care sunt sudate pe cutia de viteze.

• Apoi, peretele lateral al cilindrului este tăiat pentru a încărca tamburul, după care este montat pe cadru. Tamburul poate fi fixat rigid prin sudare sau rotit în jurul unei axe, pentru o descărcare ușoară a amestecului finit. În acest caz, designul este mai complex, în plus, este necesar să se asigure fixarea tamburului în timpul funcționării mixerului.
• Apoi, în partea inferioară a cadrului, platforma pentru motor este executată și unitatea este instalată. Montarea motorului se face cel mai bine prin înșurubare.
• După aceea, lamele sunt sudate pe axa mixerului, ceea ce va agita soluția.
• La sfârșitul lucrării, cutia de viteze trebuie să fie conectată la motor utilizând o centură care acționează unitatea.. Pentru aceasta, scripetele ambelor mecanisme trebuie să fie amplasate în același plan vertical.

Sfat! Pentru fabricarea cadrului puteți folosi colțurile patului vechi.

Acum, mixerul de beton realizat automat, este gata, rămâne doar să-l verificăm la lucru.

Sfat! În fabricarea unui astfel de mixer puteți executa un mâner care va permite rotirii mecanice a axei. Datorită acestui fapt, este posibil să se utilizeze un mixer de beton chiar și în absența electricității. La urma urmei, este mult mai ușor să rotiți mânerul decât să frământați o soluție de beton cu o lopată.

Asamblarea unui mixer de beton cu un aranjament vertical al tamburului

Proiectarea aparatului de acest tip diferă semnificativ de aparatul descris mai sus.

Pentru a face un mixer de beton forțat similar cu propriile mâini, trebuie să efectuați următorii pași:

• Primul pas este să tăiați fundul cilindrului și să tăiați gâtul pentru a oferi un orificiu pentru axă.
• Lângă baril trebuie să fie sudate patru colțuri pentru a crea un suport. Partea inferioară a "picioarelor" a consolidat jumperii, care va servi ca bază pentru platforma motorului și cutiei de viteze.

• Apoi, trebuie să instalați arborele în rezervor și să efectuați sistemul de atașare a acestuia. Ca rezultat, arborele trebuie fixat rigid cu cel puțin două puncte. De exemplu, într-un butoi este posibil să se asigure un rulment care să țină axa.
• Lângă arbore trebuie să sudați lamele, care asigură amestecarea soluției.
• După aceea, în partea de jos trebuie să realizați o platformă pentru instalarea celorlalte mecanisme.
• Următorul pas este instalarea cutiei de viteze și a motorului, după care se pune o bandă pe scripetele care acționează unitatea. La instalarea motorului, este de dorit să se asigure un sistem de reglare a tensiunii centurii.

Sfat! Atunci când se execută lucrări de beton, trebuie să se acorde atenție nu numai mixerului de beton, ci și instrumentelor pentru prelucrarea ulterioară a materialelor. Cea mai obișnuită operațiune este tăierea betonului armat cu cercuri de diamant, precum și forarea diamantului de găuri în beton.

Aici, poate, toate punctele principale de fabricare a mixerelor de beton. Desigur, productivitatea nu va fi la fel de mare ca și în cazul mașinilor prefabricate, care, în primele 20 de secunde, amestecă soluția la gradul de pregătire de aproximativ 80%, dar este suficient să realizăm lucrări de construcții private. Mai mult decât atât, este posibil să se amestece cu acesta folosind o soluție de beton cu moloz și fără umplutură grosieră.

concluzie

Având cel puțin puțină experiență în cazul mașinii de sudat și a metalelor, este foarte posibil să faceți un mixer de beton pe cont propriu. Bineînțeles, am considerat doar principalele puncte de fabricare a structurii, deci înainte de a începe să lucrați, ar trebui să luați în considerare toate aspectele tehnice la cel mai mic detaliu sau să utilizați desene gata făcute.

Rezultatul acestei lucrări va fi o economie semnificativă și, în același timp, va simplifica procesul de construcție. Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
