Panouri din beton armat pentru pereți - o prezentare

Panourile din beton exterior și panourile din beton armat sunt utilizate pe scară largă în construcția de case, precum și în spațiile industriale și publice. Apariția lor, cu mai mult de 50 de ani în urmă, a reprezentat o adevărată descoperire în domeniul construcțiilor și a făcut posibilă scurtarea mai scurtă a construcției clădirilor.

Tipuri de panouri din beton armat

Betonul armat este un monolit de armare din oțel și beton. Interacțiunea acestor materiale este foarte eficientă. Piatra din beton se angajează fiabil cu metalul, protejându-l de rugină. Aceste componente se completează reciproc în rezistență la sarcini diferite.

Structurile rezultate au forță semnificativă și numai un instrument de înaltă tehnologie poate ajuta la prelucrarea lor. Recent, găurirea de diamante a găurilor din beton a devenit populară.

Fiți atenți! Volumul de produse din beton, în principal, este ocupat de materii prime ieftine - pietriș, piatră zdrobită, nisip. Prin urmare, prețul lor este relativ mic.

Ce fel de ele există

Produsele din beton armat sunt împărțite în:

• produse preimpregnate;
• analogi întăriți prin metoda obișnuită.

Densitatea (greutatea specifică) și gradul de beton:

• panouri de beton super-grele, densitatea acestora fiind de la 2,5 t / m?
• analogi grei, cu o densitate de 1,8 / 2,5 t / m?
• plămânii, greutatea lor specifică este de până la 1,8 t / m?
• produse ultralight, densitatea lor este de 0,7 t / m ?.

Prin structura lor, panourile de perete din beton armat sunt împărțite în:

• monolit;
• gol la interior;
• produse dintr-un singur tip de soluție;
• realizate din diferite tipuri de amestecuri.

ZHBI poate viza:

• pentru clădiri rezidențiale și publice;
• pentru facilitățile de producție;
• pentru structurile de inginerie.

Metode de producție

Producția de panouri se realizează la fabricile de produse din beton prin diferite metode.

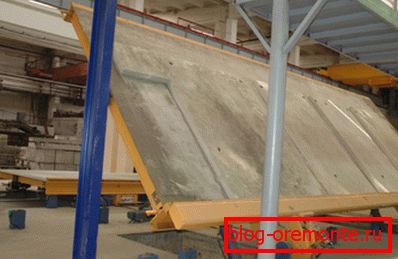

1. Tehnologia stand este proiectată pentru fabricarea de produse de dimensiuni mari.. Soluția este turnată în forme fixe. Unități speciale: manipulatoare de beton și vibratoare, la rândul lor, se apropie de standuri și produc pași tehnologici.
2. Metoda casetei este o modificare a metodei anterioare.. Panourile sunt realizate în casete fixe, care constau din mai multe compartimente din oțel. Cadrul este realizat din armătură, apoi este umplut cu beton. Tratamentul termic este contactat, prin pereții casetelor.

După încălzire, pereții formelor sunt îndepărtați, iar panourile sunt îndepărtate printr-o macara suspendată. Această metodă produce produse plate: structuri de perete și analogi pentru podele.

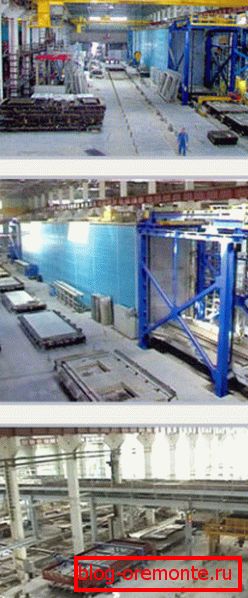

1. Când formele de tehnologie modulară flux pentru produse sunt mutate de-a lungul lanțului de la un mecanism la altul. Tratamentul termic și termic se efectuează în mod continuu.
2. În cazul laminării cu vibrații, întregul ciclu de producție are loc într-o singură instalație a principiului fluxului de funcționare. (laminor vibrator). Este un transportor constând din oțel protejat din cauciuc.

Caseta lui se mișcă pe posturile tehnologice. Pe ele se întâmplă: instalarea cadrului de armare, turnarea betonului, compactarea acestuia prin vibrații și tratament termic. Instrucțiunea recomandă în acest fel să se producă panouri de pereți despărțitori și plafoane, precum și plăci de pereți exteriori din beton ușor.

Cerințe tehnice

Standardele de stat stabilesc cele mai stricte cerințe pe plăcile de perete.

1. Precizia dimensiunilor standard, precum și a formelor geometrice.
2. Designul optim al compușilor și al nodurilor.
3. Locația exactă a ipotecii.
4. Conformitatea dimensiunii și greutății standard a bunurilor de beton cu posibilitățile de transport și de ridicare a autoturismelor.

Fiți atenți! O casă de panouri din beton armat trebuie construită din produse ale căror dimensiuni se încadrează în limitele abaterilor și toleranțelor. Acestea sunt determinate de GOST nr. 130 / 15.4 / 84.

1. Mărimea creditelor ipotecare din acestea trebuie să respecte valorile standard, eroarea nu trebuie să depășească 0,5 cm.
2. Deplasarea axială admisă a ipotecilor nu este mai mare de 1 cm.
3. Aceste elemente trebuie să fie la același nivel cu planul panourilor sau deasupra acestuia - nu mai mult de 0,3 cm.

Mai multe despre plăcile de perete

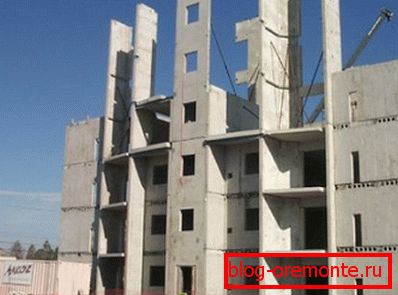

Plăcile de perete mari au fost proiectate pentru a accelera ritmul construcției. De exemplu, o cabana de panouri din beton armat poate fi construita in doar 2 saptamani.

Dostoinstva ŽBI

Popularitatea panourilor din beton armat în construcții în masă, cu excepția ratelor ridicate de lucru, este explicabilă prin alte avantaje:

• rezistență ridicată;
• o bună capacitate de rulare;
• nivel acceptabil de izolare termică;
• 100% rezistente la foc;
• rezistența la temperaturi extreme;
• durabilitatea funcționării.

Tipuri de construcții de panouri

Construcția panoului poate fi cadru și fără cadru.

Depinde de ce plăci de perete sunt utilizate: închiderea și transportul sau numai închiderea.

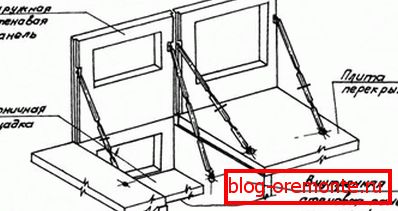

1. În clădirile cu un tip fără cadru, sarcina podelelor este purtată de panourile de perete.
2. În analogii de cadru, funcțiile purtătorului sunt realizate prin cadre. Plăcile de perete sunt utilizate pentru zonare, împrejmuire, izolare fonică și termică.

Plantele produc panouri pentru pereții exteriori și interni.

1. Plăcile externe sunt structurate în trei categorii: un singur strat, realizat din beton celular sau ușor și format din două, trei straturi. Acestea din urmă sunt fabricate din tipuri grele de beton și termoizolant.
2. În afara structurii, acestea sunt acoperite cu plăci ceramice de fațadă, mortar decorativ, vopsele rezistente la intemperii etc. Latura interioară a plăcilor este tăiată și pregătită pentru finisare.
3. Înălțimea panourilor din beton armat este egală cu înălțimea unui singur podea. Lățimea lor se extinde la 1/2 camere (300/720 cm), grosimea poate fi de 20/50 cm. Dimensiunile panourilor de pereți din beton armat pentru pereți despărțitori corespund dimensiunilor camerelor. Grosimea acestora este de 3/16 cm.

Clasificarea plăcii de perete

Există diferite divizări ale panourilor în categorii, pe baza principiului care stă la baza: trăsăturile tipice, scopul, structura, compoziția materialului.

Construcția de plăci

Panourile produse sunt împărțite în analogii monolitice și compozite.

La rândul lor, produsele stratificate pot fi solide sau au un strat de aer.

1. Contrapartidele cu un singur strat sunt realizate din beton omogen, cu conductivitate termică scăzută. Grosimea părții exterioare este de 2/4 cm. În interior, placa este decorată cu furnir.
2. Plăcile cu două straturi au o structură solidă. Stratul lor este realizat din mortar din beton armat. Acesta este interiorul panoului, care joacă, de asemenea, rolul de barieră de vapori. Stratul exterior de protecție termică este acoperit cu mortar de ciment-nisip.
3. Panourile sandwich din beton armat sunt realizate din două plăci, interconectate printr-un cadru sudat din armătură. Între ele sa pus izolare.

Prin capacitatea de rulare plăcile de perete sunt împărțite în:

• produse autoportante;
• care poartă analogii.
• cu panouri de balamale.

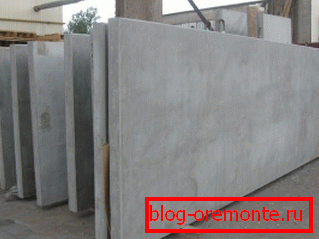

Panouri de perete

1. Aceste plăci mari au o înălțime a podelei și o lungime de până la 600 cm. Sunt destinate construcției de clădiri prefabricate.

Fiți atenți! Pentru producerea de panouri de partiție ar trebui să fie utilizate cu beton de înaltă rezistență obișnuită sau de beton gips. Materialul trebuie să aibă o bună rezistență la apă și o rezistență la îngheț.

1. Aceste plăci sunt întărite cu plasă de sârmă din fier sau tije din oțel rezistent la temperatură și mecanică, clasa A / III, AT / IIIC. Toate piesele din oțel ale produsului trebuie acoperite cu grund anti-coroziune.

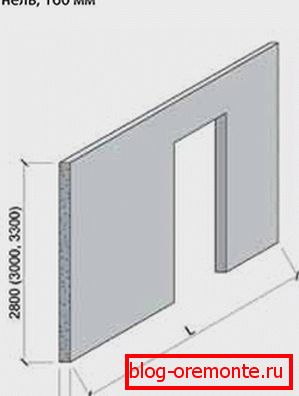

Placi cu un singur strat

1. Pentru producția de panouri de perete monostrat utilizat beton, având o structură omogenă și un nivel ridicat de izolație. Cel mai adesea este un material ușor (celular).
2. Partea exterioară a plăcilor este acoperită cu un strat de acoperire, de 2/4 cm grosime, pentru a le proteja de intemperii.
3. Diferite tipuri de ipsos, dale etc. sunt folosite ca finisaj interior.

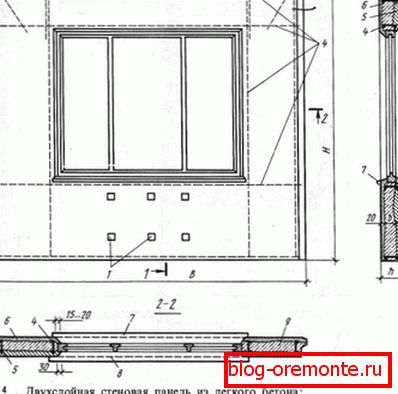

Panouri cu două straturi

1. Tipul de plăci cu două straturi, de regulă, are o structură solidă. Primul strat de rulment este realizat din beton armat dens. Celălalt strat este termoizolant.
2. Este amplasat din exterior și acoperit cu mortar de ciment-nisip.
3. Stratul purtător este amplasat în interiorul încăperii și în același timp servește ca o barieră de vapori.

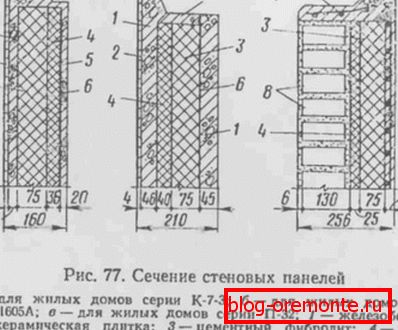

Tip de produs pe trei straturi

Mai presus de toate, panourile de perete din beton armat sunt solicitate acum.

1. Baza plăcii cu trei straturi este partea exterioară a lagărului, panoul interior fiind atașat la acesta prin armare. Datorită diferenței dintre ele, pierderile de căldură din structură sunt reduse.
2. Vata minerală, fibrolite pe bază de ciment, silicat de spumă, poliuretan poate servi drept izolator termic în astfel de produse.
3. Plăcile cu trei straturi au dimensiuni tipice și variază în funcție de grosimea lor. Acesta este ales de către proiectanți, pe baza condițiilor climatice din zonă și a parametrilor termici ai clădirii.
4. Acest tip de panouri este realizat din amestec de beton ușor sau durabil sau din tipuri grele de beton cu o clasă nu mai mică de B-12.5.
5. Produse armate cu plase sudate sau rame de oțel în vrac. Toate piesele metalice ale plăcilor sunt protejate cu grunduri anti-coroziune.
6. Caracteristicile panourilor de pereți cu trei straturi sunt determinate de normele GOST nr. 3110/2005 și GOST nr. 13015/2003.
7. Dacă este necesar să se prelucreze plăcile în timpul instalării, betonul armat este tăiat cu cercuri de diamant.

Dimensiunile produselor

1. Principalul criteriu pentru alegerea plăcilor de perete cu propriile mâini este dimensiunea lor. Acestea ar trebui să fie specificate în proiectarea clădirilor, ținând seama de schemele și planurile sale de planificare.

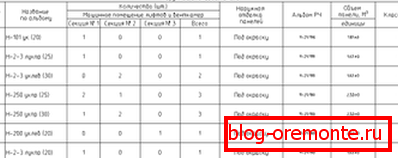

2. Dimensiunile și grosimea, dimensiunea și numărul de deschideri, caracteristicile tehnice ale panourilor sunt determinate pe baza proiectului.
3. Dimensiuni tipice de plăci pentru clădiri rezidențiale: înălțimea este egală cu un etaj, lățimea este egală cu una sau două camere. Panourile externe au deschideri pentru uși și ferestre. Plăcile pentru pereții despărțitori sunt solide sau au niște usi.
4. Panourile pentru instalațiile industriale au o lungime de 6 metri, 9 și 12.

Fiți atenți! Grosimea plăcilor de perete trebuie selectată în funcție de condițiile climatice din zona dvs. De asemenea, o mare importanță sunt calitatea termică a materialelor de construcție utilizate. Producătorii produc produse cu o grosime de 20/50 centimetri

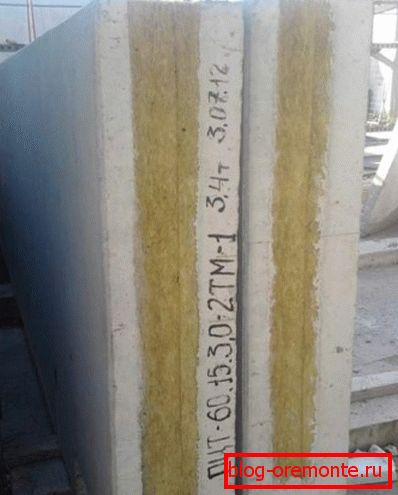

Marcarea produselor

Panourile sunt marcate cu litere și numere prin liniuță.

1. Primul grup indică tipul plăcii și dimensiunile ei: lungimea, înălțimea (în decimetre), grosimea (în centimetri).
2. Fragmentul următor determină clasa și tipul de beton: L - lumină, T - grea, I - celulară.
3. Cea de-a treia parte prezintă rapoarte privind calitatea produselor suplimentare.

De exemplu:

• rezistența seismică este mai mare de 7 puncte - C;
• rezistența la îngheț mai mică de -40 grade - M;
• permeabilitate: în special low - Oh, low - P, normal - N.

Acest grup de mărci include indicații ale proprietăților de design ale produselor:

• forma lor;
• configurație finală;
• tipul și locația deschiderilor, dacă există;
• forma strobei (dacă este prezentă) în adiacenta elementelor adiacente;
• tipul și locația punctelor de reamintire și a ipotecii;
• prezența structurilor de armare pentru reducerea sarcinilor, datorită deformării inegale a fundației.

Să dăm un exemplu de marcare: PST 598-300-20.

• PST - panou de pereți cu trei straturi;

598 cm - lungimea sa;

300 cm - înălțimea sa;

20 cm - lățimea sa.

concluzie

Panourile din beton armat de garduri, pereți și plafoane fac parte integrantă din construcția în masă modernă. Folosirea de noi tehnologii, materiale și soluții de proiectare în fabricarea acestora face posibilă optimizarea construcției clădirilor.

Dacă vă familiarizați cu videoclipul din acest articol, veți obține o mulțime de informații utile.
