Panouri din beton: standarde și cerințe

În funcție de ce documente de reglementare sunt panouri de beton pentru pereți realizați? Cu ce ​​semne sunt clasificate? Cum să citiți panourile de etichetare? Cum este documentată livrarea unui lot de produse către client? Să ne uităm la aceste probleme.

Documentele de reglementare

Trebuie să examinăm două documente care reglementează producția de produse de interes pentru noi.

1. GOST 11024-84 содержит перечень технических требований к наружным стеновым панелям с армированием и без него.

Utile: panourile de pereți din beton gazos (conform textului documentului - realizat din beton celular autoclavizat) intră și sub acțiunea sa.

1. Separat, considerăm documentul intern al biroului de proiectare numit A.A. Yakushev specializat în sisteme de arhitectură și construcții și în tehnologii noi în construcții. Acesta conține recomandări pentru proiectarea panourilor cu trei straturi cu un strat interior de izolare termică a spumă de polistiren extrudat.

GOST 11024-84

Să explorăm principalele puncte ale documentului.

clasificare

Panourile de exterior sunt clasificate în funcție de trei caracteristici:

1. Asignarea la structura clădirii. Sunt posibile următoarele opțiuni:

1. Produse pentru parter.
2. Produse pentru subsoluri sau plinte tehnice.
3. Panouri pentru mansardă.

nume

Având în vedere clasificarea, panourile de perete din beton sunt împărțite în mai multe tipuri.

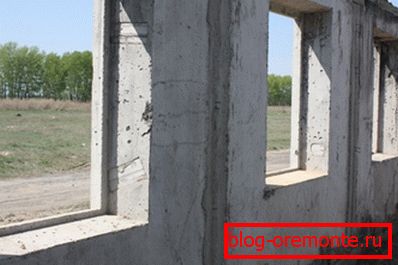

Pentru etajele de la parter:

Pentru subsoluri și subsoluri tehnice:

Pentru mansarde:

dimensiuni

Înainte de a da valorile dimensiunilor, merită explicată semnificația unui termen.

Referință: mărimea coordonării - o valoare care definește limitele spațiului modular într-una din direcții. Pur și simplu, aceasta este lungimea sau înălțimea unei secțiuni a unei fațade care corespunde unui singur panou și include o parte a grosimii cusăturii.

Brand de beton

Ce beton este folosit pentru straturi de panouri pentru diferite scopuri?

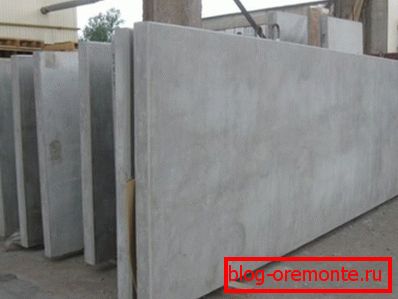

• În produsele cu un singur strat se pot utiliza mărcile de beton ușor M50 - M150 și mărcile autoclave celulare M25 - M100.

Fiți atenți: betonul celular nu tolerează încărcăturile de șoc. Pentru găurile tehnologice mici, soluția ideală este forajul diamantat al găurilor în beton. Ea, la fel ca tăierea betonului armat cu cercuri de diamant, va lăsa marginile în mod ideal netede și nu va supune structura la riscul de fisurare.

• Pentru stratul rulant al panourilor continue cu două straturi se pot utiliza mărci de beton grele M150 și mai sus sau ușor (începând de la M100). Stratul termoizolant este realizat din beton ușor M35 - M75.
• Straturile exterioare și interioare ale panourilor continue cu trei straturi sunt realizate din beton greu (M150 și mai sus) și ușor (M100 și mai sus). Legăturile dintre aceste straturi necesită o armare obligatorie și sunt realizate din beton ușor (din clasa M75) sau din beton greu (din M150).
• Stratul interior al unui produs cu două straturi cu ecran (un strat dens de protecție orientat spre stradă, separat de un spațiu de aer) este format din beton ușor sau celular. În primul caz, se utilizează marca M50 și mai mare; în al doilea - M25 și mai sus. Pentru fabricarea ecranului se utilizează beton greu (din M150) și lumină (din M75).
• Pentru panourile cu trei straturi cu cerințe ale ecranului sunt oarecum mai stricte: pentru stratul interior - grele (М150 și mai mare) sau lumină (de la M100 pentru transportoare și de la M75 pentru panouri care nu poartă); pentru ecranul de beton greu (de la M150) sau de lumină (din M75).

suprafață

Tipul suprafețelor (exterioare și interioare) poate varia, de asemenea, în funcție de dorințele organizației de construcție. Categoriile de suprafețe sunt notate cu litera A și cu numărul de la 2 la 7:

Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

marcare

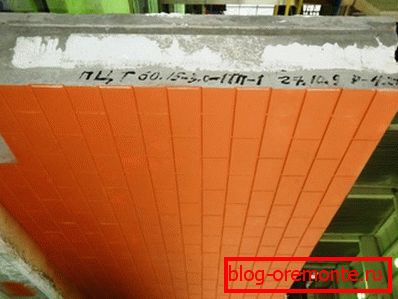

Este aplicat cu un marcator sau ștampilat pe capătul vertical nepermis al produsului.

Rețineți: în plus, panoul poate conține instrucțiuni privind punctele de siguranță în timpul operațiilor de încărcare.

Marcajul este format din trei grupuri alfanumerice.

Acestea descriu în consecință:

1. Tipul și dimensiunile produsului.
2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

De exemplu, să examinăm desemnarea unui produs de tipul 3H, de dimensiune 2990 x 2865 x 350 mm, cu un strat de rulment de beton greu M200.

Panoul este rezistent la îngheț peste -40 grade C și este proiectat pentru zone seismice.

1. В первой группе будут присутствовать тип и размеры, указанные в дециметрах для длины, высоты и в сантиметрах для толщины: 3NS30.29.35.
2. Tipul și marca stratului purtător vor fi indicate de grupul 200T.
3. Rezistența la seism și la îngheț se va reflecta în numele literelor CM.

Ca urmare, etichetarea produsului va lua forma 3CH30.29.35-200T-CM.

Documente însoțitoare

Instrucțiunile pentru completarea documentelor care însoțesc lotul panourilor de perete nu sunt cuprinse în textul standardului; cu toate acestea, lista este obligatorie pentru toate produsele fabricate în conformitate cu cerințele acesteia.

Deci, în documentele de însoțire sunt indicate:

• Numele și adresa fabricantului.
• Data eliberării certificatului de calitate și numărul acestuia.

• Număr lot al elementului.
• O listă completă a mărcilor de desene sau modele din cadrul petrecerii, indicând numărul de produse de fiecare tip.
• Data fabricării produselor.
• Marcați puterea betonului și a clasei acestuia.
• Documentul de reglementare (în general - GOST 11024-84, mai puțin adesea - de acord cu clientul TU).

Rețineți: în panourile cu mai multe straturi, clasa și gradul de rezistență a betonului sunt indicate pentru fiecare strat.

Transport, încărcare

Panourile sunt transportate cu vehicule special echipate într-o poziție verticală. Pentru produsele cu mai multe straturi este o altă cerință: suporturile sunt situate pe partea laterală a stratului suport. Prețul nerespectării cerințelor de transport este o probabilitate ridicată de descărcare a unui lot de produse deteriorate: tremurând în timpul transportului, împreună cu o mare cantitate de produse, este destul de capabilă să le dăuneze.

Între panouri sunt așezate cu tampoane din lemn cu o grosime de cel puțin 3 cm. Depozitarea are loc în aceleași condiții: poziție verticală sau înclinată, tampoane din lemn.

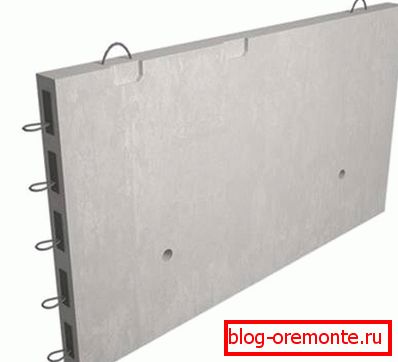

Pentru încărcare și descărcare, buclele de montare sunt utilizate în mod obișnuit. Este clar că descărcarea nu se face manual (mai multe tone de masă, nu uitați?), Dar cu ajutorul echipamentului de ridicare.

Recomandări pentru proiectarea panourilor izolatoare din polistiren

Deoarece aceste produse sunt produse la aceleași standarde ca toate celelalte, vom studia doar punctele-cheie ale documentului.

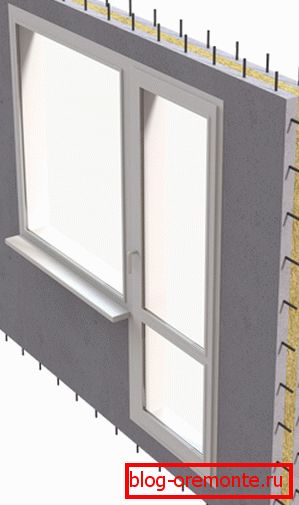

Izolația este situată între două straturi de beton armat (greu sau ușor). Tipurile celulare de beton nu se aplică în acest caz: funcția lor principală este asumată de izolația produselor din beton.

Straturile exterioare și interioare pot fi conectate cu dibluri din beton armat sau îmbinări flexibile din material rezistent la coroziune (armătură din fibră de sticlă sau oțel rezistent la rugină).

Partea din față a produsului este echipată cu un strat protector și decorativ.

Lista soluțiilor propuse de document este destul de comună:

1. Obloane din faianță (plăci sau dale din beton decorativ).

1. Un strat de tencuială decorativă.
2. Vopsea fațadă.

Panourile sunt destinate clădirilor rezidențiale, industriale și publice cu o înălțime de până la 75 de metri, care corespund 20-25 etaje (în funcție de înălțimea plafoanelor).

Produsele în care straturile exterioare și interioare puternice sunt conectate prin intermediul unor poduri flexibile sunt mai rezistente la seism (până la 9 puncte), dar mai puțin rezistente la căldură (de la -60 la + 45 ° С față de intervalul -60 - +75 pentru panouri cu pinii din beton armat rigid).

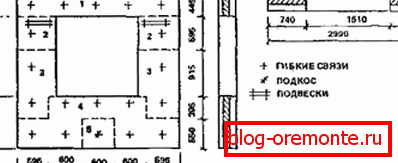

Marcarea este oarecum diferită de cea furnizată de documentul studiat anterior. Tipul de panou conține o indicație a tipului de conexiuni între straturile puternice (f - rigid, g - flexibil) și posibilitatea de ao folosi ca purtător (produsele poartă sunt marcate cu litera H).

Astfel, produsul ZNTSNg - un panou de bază cu trei straturi, care poate efectua funcția transportatorului și este conectat prin conexiuni flexibile.

concluzie

Sperăm ca nenumărate mese și titluri să nu satisfacă curiozitatea cititorului. Ca de obicei, videoclipul din acest articol îi va oferi informații suplimentare despre subiect. Succesele în construcții!
