Reguli pentru încălzirea betonului. utilizare la domiciliu

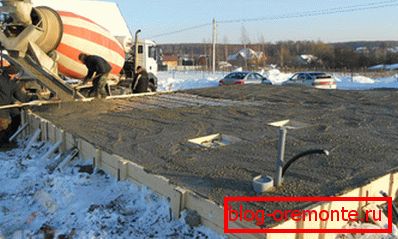

Pentru construcțiile civile, industriale și, de asemenea, meșteșugărești (la domiciliu) la temperaturi scăzute, există diferite modalități de încălzire a betonului, permițând să nu se oprească munca pentru timpul de iarnă. Astfel de proceduri auxiliare fac posibilă nu numai continuarea lucrărilor de instalare la rece, ci și creșterea vitezei de întărire a soluției, în special prin adăugarea de acceleratori de solidificare chimică.

Mai jos vom vorbi despre astfel de metode, în general, și una dintre ele (cea mai populară) va fi luată în considerare în special, și vă vom arăta, de asemenea, un videoclip în acest articol cu ​​privire la încălzirea electrică a betonului.

Totul despre încălzire

Ce metode sunt folosite pentru a se încălzi

• Metoda cea mai primitivă de turnare a mortarului în timpul iernii este aranjamentul deasupra platformei celui mai obișnuit cort făcut din peliculă de celofan cu propriile mâini, unde puteți instala un arzător sau un arzător de ardere în mijloc. Metoda este extrem de simplă, dar poate fi utilizată numai pe obiecte cu o suprafață mică și este dificil să se construiască o astfel de cupola peste structurile verticale.

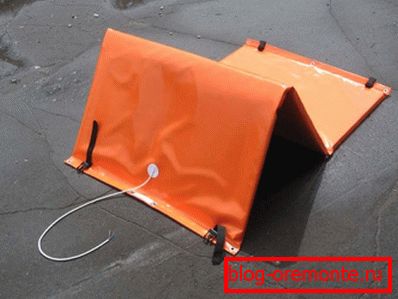

• Într-o astfel de situație, este oarecum mai ușor să folosiți covorașe electrice care acoperă pur și simplu zona de turnare prin reglarea regulatorului în modul dorit, în funcție de temperatura exterioară a aerului.. Dar chiar și aici există un dezavantaj serios - este inconvenient să se utilizeze electromatică atunci când se toarnă suprafețe mari, în afară de aceasta, structurile din beton armat amplasate orizontal pot fi acoperite cu covoare, dar nu pereți, suporturi sau coloane.

• Instalația ultravioletă de încălzire a betonului este probabil cea mai convenabilă dintre cele existente, deoarece nu implică contactul cu soluția însăși, iar intensitatea termică a dispozitivului este controlată pur și simplu de distanța dintre emițătorul UV și obiect. Un alt avantaj al acestei metode este capacitatea de a încălzi structurile de orice configurație și în orice poziție (atât orizontală cât și verticală), iar cofrarea nu reprezintă un obstacol. Cu toate acestea, această metodă este folosită destul de rar - necesită un număr mare de încălzitoare.

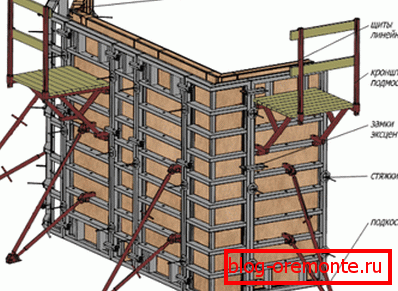

• O altă metodă de a crea structuri monolitice din beton armat în timpul iernii este folosirea cofrajului încălzit, este aplicabilă numai pentru structurile din beton armat vertical (pereți, pereți despărțitori, suporturi). Acest lucru este foarte convenabil, deoarece scuturile sunt reutilizabile aici, iar elementele de încălzire de pe ele trebuie să fie înlocuite și este destul de simplu să faceți acest lucru. Principalul dezavantaj al unui astfel de cofraj este un preț foarte ridicat, care, cu toate acestea, se plătește atunci când este folosit frecvent.

• Pentru încălzirea cu electrod a structurilor din beton armat, se utilizează armături sau tije de sârmă cu o secțiune transversală de 8 până la 10 mm și un transformator pas cu pas, dar această metodă este mai potrivită pentru structurile din beton armat vertical. Nu sunt electrozii care sunt incalziti aici, ci umiditatea dintre ele (cazanul cu doua lame functioneaza pe acelasi principiu), numai aici distanta dintre pinii este de 60-100 cm - totul depinde de temperatura aerului. Principalul dezavantaj, în ciuda simplității sale, este un consum de energie foarte mare (un electrod consumă aproximativ 45-50A), prin urmare, costul construcției crește.

Încălziți masa

• În acest caz, pentru a menține temperatura dorită, este verificată la fiecare două ore și în acest scop se fac preîncălcări speciale.. În timpul încălzirii soluției, o astfel de testare este efectuată în fiecare oră. În timpul trecerii întregului proces, trebuie să monitorizați în mod constant starea rațiilor și a contactelor.

Sârmă PNSV și transformator pas cu pas

Notă. PNSV (Izolarea vinilului din sârmă de încălzire din oțel) poate avea o secțiune transversală diferită și este utilizată o singură dată. După solidificarea masei, ea rămâne acolo pentru totdeauna.

Metodele de încălzire a betonului menționate mai sus nu sunt la fel de populare ca cea care va fi discutată acum - utilizarea unui cablu PNSV ca încălzire și transformator pas cu pas pentru a converti electricitatea. Esența acestei metode este după cum urmează - cablul este așezat în bucle la locul turnării soluției, iar secțiunea transversală va depinde de capacitatea transformatorului și de temperatura exterioară (în clădire) în care se lucrează.

În funcție de temperatura aerului, sarcina de pe bucle este alimentată de la transformatorul pas cu pas și începe încălzirea, dar structura betonului nu se schimbă, dar viteza de întărire a mortarului crește semnificativ.

Rezistența PNSV depinde de secțiunea transversală a firului

Fiți atenți! Înainte de a stabili PNSV, este imperativ să verificați integritatea firelor și a cochiliei. De fapt, controlul încălzirii de beton se realizează numai în ceea ce privește temperatura, iar firul însuși, în caz de ardere, nu poate fi înlocuit, deoarece este complet scufundat în soluție (în afară de aceasta, închiderea poate cauza un incendiu). Prin urmare, pentru astfel de scopuri este mai bine să folosiți materiale noi.

Tabelul lungimii optime a buclei pentru diferite secțiuni de sârmă și tipuri de beton

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили - заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода - все повороты следует выполнять плавно.

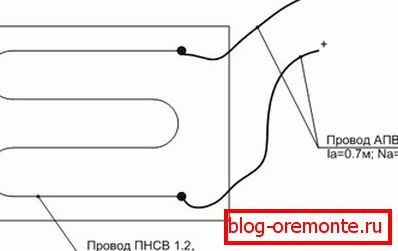

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй - всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом - оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

În orice caz, firul de încălzire trebuie să fie complet umplut cu beton (inclusiv răsucire), deoarece se va supraîncălzi în aer și, prin urmare, atât izolația cât și miezul de oțel vor fi arse. În plus, ar trebui să aveți grijă să protejați transformatorul și, ca rezultat, întreaga structură de încălzire, de la supratensiuni, deoarece o supratensiune poate provoca o supraîncălzire și o arsură accentuată.

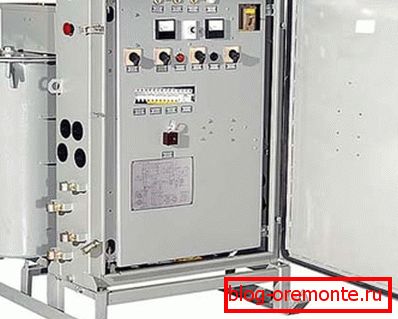

Pentru a vizualiza schema de conexiuni, să luăm în considerare modul în care se realizează acest lucru în conformitate cu SNiP 111-4-80 / ch.11 și GOST 12.1.013-7 - în acest caz se utilizează transformatorul KTPTO-80 descrescator, ca în fotografia de mai sus.

Această unitate, înainte de asamblarea circuitului electric, trebuie să fie eliminată, iar acest lucru se face folosind cel de-al patrulea conductor al cablului de alimentare la clema N din unitatea XT6, ocolind-o cu carcasa metalică a dulapului de comandă. Împământarea se face din picioarele unității, pentru care există un bolț special cu o piuliță și circuitul este realizat din fire de oțel cu o secțiune transversală de cel puțin 4 mm.

Conform măsurilor de siguranță, rezistența de izolație trebuie să fie de cel puțin 0,5 MΩ, care trebuie verificată înainte de conectare și, de asemenea, să se verifice toate răsucirile și conexiunile de contact. Apoi, instalați întrerupătoarele de limitare SQ1 și SQ2 astfel încât să puteți închide fiabil contactele cu același nume când deschideți capacul carcasei și panoul de comandă. De asemenea, asigurați-vă că ați verificat integritatea siguranței în cazul unui scurtcircuit.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно - 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение - на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

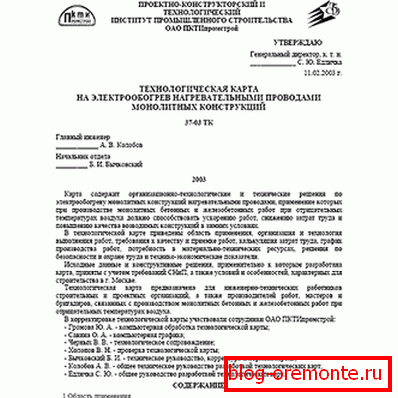

În conformitate cu SNiP 3.03.01-87 (pentru încălzirea structurilor de beton armat și de închidere la temperaturi de până la -40 ° C) se utilizează o traseu pentru încălzirea electrică cu fire PNSV. Acest document conține soluții tehnice și organizatorico-tehnologice pentru problemele privind metoda de încălzire prin cablu cu toți parametrii tehnici și tehnologici utilizați, adică întregul program de încălzire a betonului.

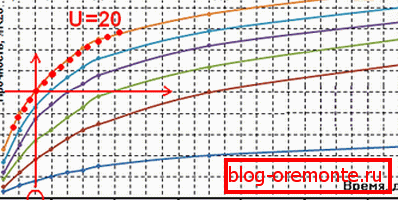

Pentru a controla încălzirea, precum și a prezice calitatea structurilor din beton armat după finisarea finală, se folosește o foaie de încălzire a betonului - o formă pentru care poate fi descărcată întotdeauna de pe Internet. Astfel de date vă permit să aliniați cu precizie timpul și ordinea de întărire a soluției umplut, adică este ca un ghid pas cu pas pentru a obține cea mai mare rezistență.

Controlul sau calcularea încălzirii betonului se efectuează cu ajutorul unui termometru tehnic - în masa umplută se execută pâlnie specială, în cazul în care tubul este așezat, iar termometrul deja intră în el. Temperatura este fixată la fiecare două ore, iar dacă grosimea structurii nu depășește 10-115 cm, atunci aceasta se face la fiecare 4-5 ore.

Nu trebuie să uităm că în timpul încălzirii normale a PNSV - până la 80 ° C - temperatura betonului în timpul încălzirii ajunge la 40 ° C-50 ° C, și se întâmplă în frig!

La domiciliu, ca transformator pas cu pas, puteți utiliza o mașină de sudură cu o capacitate de cel puțin 250A, ca în fotografia de mai sus, și rezistența, prin urmare. Numărul de fire PNS în astfel de cazuri poate fi calculat cu formula R = U / I.

Ca regulă, vom avea o valoare U de 220-230V, iar dacă vom folosi o unitate de putere mai sus menționată, atunci I = 250A. în acest caz, R = U / I = 220/250 = 0,88 ohm și, pe această bază, pot fi utilizate tabele pentru a determina secțiunea transversală dorită și lungimea firului.

Trebuie spus că prin imersarea PNSV în masa de beton, acesta trebuie conectat cu un transformator cu fir de aluminiu de tip ARC cu o secțiune transversală de cel puțin 4 mm, dar răsucirea trebuie să fie în soluție.

Am menționat acest moment pentru un motiv bun - va trebui să conectați două metale neuniforme - oțel și aluminiu, prin urmare, conexiunea poate fi liberă, ceea ce va duce la scânteiere, supraîncălzire și arderea firelor. Dar nu va mai fi posibil să modificați răsucirea turnată cu o soluție, deci acordați o atenție deosebită acestui punct - posibilitatea de a finaliza procesul în general va depinde de acesta.

concluzie

În concluzie, se poate spune că cel mai mic cost al lucrărilor de încălzire a betonului este în cazul utilizării unui cablu PNSV și a unui transformator descrescător și, deși această metodă este destul de incomodă de utilizat pentru structurile din beton armat, aceasta este încă folosită pentru a economisi bani. În ciuda complexității poziționării sârmei (durează mult timp), încălzirea prin sârmă a construcțiilor RC este cel mai des utilizată.
