Stația de beton: tipurile și caracteristicile operaționale

Stațiile de transformare complete (CTS) s-au dovedit a fi în lucru pe șantierele de construcții. De cele mai multe ori acestea sunt utilizate pentru tratarea termică a betonului, ceea ce accelerează în mod semnificativ procesul de întărire și un set de rezistență la proiectare, precum și încălzirea terenului înghețat. Aceste metode de lucru nu permit oprirea procesului în condiții de temperatură ambiantă scăzută și reducerea semnificativă a timpului de construcție.

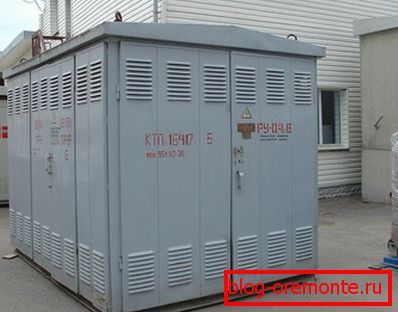

Blocați stațiile

Ce este BKTP este o abreviere pentru stația de transformare bloc completă, care este destinată:

• Acceptarea energiei
• Conversia curentă
• Distribuția energiei electrice.

Acest complex de echipamente este un comutator închis cu o tensiune de până la 35 kV.

O astfel de stație de transformare poate fi proiectată pentru tensiune (kV):

• 10/0,4; 6/0,4; 35/0,4; 0,4/35; 0,69/35.
• 35/10; 10/35; 6/35; 35/6.

Transformatoare de pas în jos - principala caracteristică a echipamentului.

Poate fi diferit și poate atinge următoarele valori:

• 100, 160, 200, 250, 400, 630 kW.
• 1000, 1250, 1400, 1600, 2500, 4000 și chiar 6300 kW.

Blocați stațiile с одинаковым успехом эксплуатируют на электросетях с напряжением 6, 10 и З5 кВу различных объектов:

• Industrie.
• Țară.
• City.
• Domeniul privat.
• Cabane și case de vacanță.
• Zone de producție.

Pentru informații! În setul complet al BKTP nou achiziționat există o instrucțiune detaliată de instalare pentru acest echipament. În cele mai multe cazuri, permite, fără a atrage muncitorii angajați de dezvoltatori privați cu mâinile lor pentru a efectua instalarea pe teren, dacă vorbim, desigur, despre o versiune de dimensiuni mici.

Prețul stațiilor de blocuri depinde de mai multe componente:

• Opțiuni:

• Numărul și puterea transformatoarelor.
• Numărul de celule.
• Schema.
• Anvelope metalice.
• Contoare.
• Întrerupător de circuit izolat cu gaz (un tip de întrerupător de circuit de înaltă tensiune).
• Separatoarelor.
• Sektsionirovaniya.
• Întrerupătoare de vacuum.
• Sol.
• Numărul de linii.
• AMR.
• Sisteme AVR.

Desigur, în costul total al furnizorului va include, de asemenea, costul de livrare, dacă achiziționați echipament la comandă.

Utilaje pentru beton

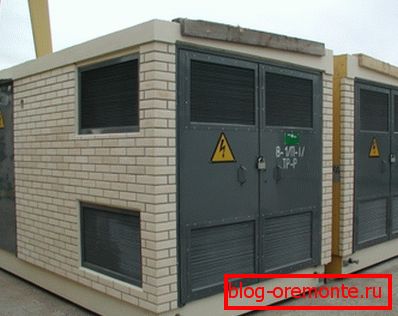

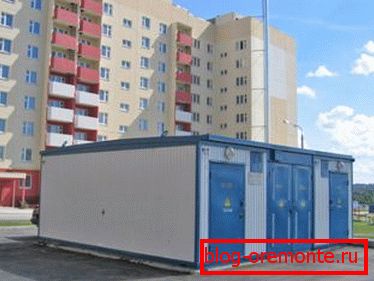

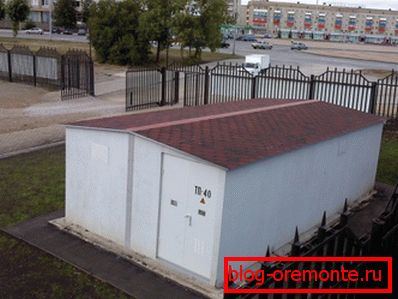

Stațiile de transformare într-o carcasă din beton sunt utilizate în alimentarea cu energie a clădirilor de locuit și a clădirilor comunale, publice și industriale.

Caracteristicile operaționale și tehnice ale stațiilor de bloc

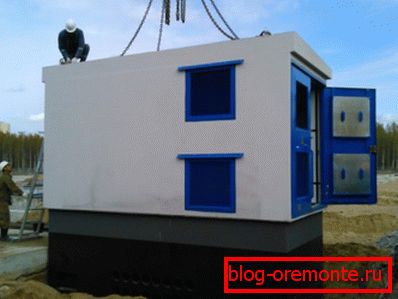

Instalațiile de beton pentru substații sunt realizate din beton greu de înaltă calitate marca B30 cu grosimea peretelui de 100 mm.

Acest lucru asigură o performanță excelentă a corpului:

• Structură de beton de înaltă rezistență.
• Rezistența la căldură.
• Rezistent la apă.

Caracteristicile care diferențiază substațiile complete de transformare bloc într-un caz concret sunt:

• Greutate mică și compactitate a KTP.
• Fiabilitatea blocurilor din beton armat realizate folosind cele mai noi tehnologii moderne pentru crearea KTPB:

• Rezistența la foc
• Rezistența la vandalism.

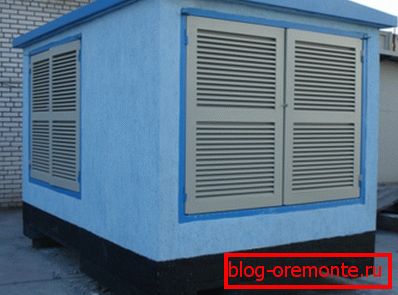

• Rezistența la intemperii.
• Durabilitate necesară.

Tipuri de stații de transformare din beton

Până în prezent, sunt utilizate două tipuri de stații de bloc:

• Un transformator KTPB sunt instalate pentru a fi utilizate cu sarcini cu o întrerupere a alimentării cu curent electric pentru o zi sau mai puțin, în cazul reparației sau înlocuirii componentelor deteriorate.
• Stațiile de transformare cu două transformatoare sunt utilizate cu utilizarea preferențială a receptoarelor electrice din prima și a doua categorie. Puterea transformatoarelor din ele este reglată astfel încât atunci când unul dintre ele este deconectat, cel de-al doilea preia sarcina necesară.

NOTĂ! Stațiile de transformare cu două transformatoare sunt necesare urgent, cu un program de încărcare neuniformă (zilnic sau anual), indiferent de categoria de energie electrică a utilizatorului final. În acest caz, se recomandă reglarea puterii transformatoarelor pentru funcționarea cu o singură treaptă sau cu două trepte, cu schimbări de încărcare neuniforme.

KTPB cu două transformatoare sunt avantajoase prin faptul că în timpul perioadei de lucru a întreprinderii cu sarcini mici, unele dintre transformatoare pot fi oprite. În acest caz, sarcina este transferată prin jumperi în carcasa de beton la stația de tensiune secundară. Un astfel de mod economic de funcționare a echipamentului asigură minimizarea costului energiei electrice.

Descrierea substațiilor

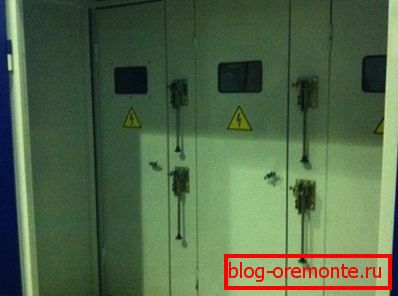

Stațiile de ambele tipuri constau din blocuri de beton cu echipamente electrice instalate în ele:

• Comutator de joasă tensiune - 6 kV sau 10 kV.
• Întrerupătoare de joasă tensiune cu comutator de joasă tensiune - 0,4 kV.
• Transformatoare de putere TM, TMG, TSZ, TSZN.

Dimensiunile generale ale construcției de stații:

• Substație cu un transformator (BKTP) poate avea dimensiuni globale:

• 4610 * 2510 * 2820 mm.
• 5270 * 2250 * 2205 mm.

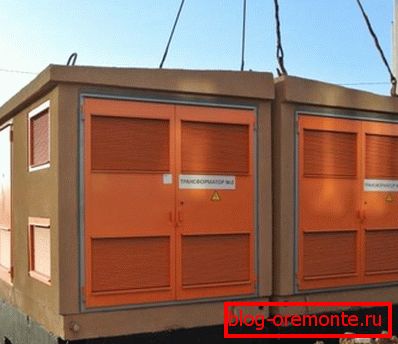

• Substație cu două transformatoare (2BKTP), respectiv:

• 4610 * 5070 * 2820 mm.
• 5270 * 4500 * 2205 mm.

Pentru informații! Este posibil să se efectueze BKTP de la 3, 4 și mai mult (la cererea clientului) blocuri situate unul lângă celălalt și conectate prin coridoare. De asemenea, este permisă crearea a 2 camere de nivel cu baza dispozitivului de blocuri armate de rezistență sporită. Cablul de fundație este utilizat pentru acest lucru (FBK) - acesta suportă funcțiile fundației și cabinei cu un receptor de ulei instalat în acesta. Sau unitatea volumetrică (ON) - găzduiește comutatoare, scuturi și o cameră de transformatoare de putere.

Pentru alimentarea cablului la echipamentul electric al stației BKTP există deschideri în podea. Compartimentul transformatorului este echipat cu grilaje de ventilație și control al temperaturii în camera transformatoarelor.

În plus față de echipamentele principale, stațiile modulare ale BKTP sunt echipate cu instrumente pentru măsurarea și măsurarea energiei electrice:

• Aparate de măsurare a energiei active și reactive.
• Ampermetre și transformatoare de curent.
• Voltmetru cu comutator de intrare al comutatorului de joasă tensiune.
• Scutul propriilor lor nevoi.
• Alte dispozitive suplimentare la cerere.

Companiile de producție a substațiilor complete de transformatoare ambalate într-o clădire din beton realizează întreaga gamă de activități legate de proiectarea, fabricarea, livrarea și supravegherea propriului echipament.

concluzie

Sperăm că nu veți avea dificultăți în procesul de căutare a unor organizații separate de proiectare, producție și instalare. Prin urmare, nu este nevoie să vă coordonați acțiunile, care, ca rezultat al agregatului, vor permite oarecum reducerea costului proiectului și salvarea nervilor.

Principalul lucru este să vă adresați unui partener de încredere care va garanta un rezultat pozitiv și o calitate a echipamentului. În videoclipurile prezentate în acest articol veți găsi informații suplimentare despre acest subiect.
