Storuri din beton armat pentru linii electrice

11-02-2018

Construcție

Alimentarea cu energie electrică a centralelor electrice către consumatori se realizează prin intermediul liniilor electrice care se bazează, de regulă, pe rafturile din beton armat pentru turnurile de transmisie a puterii. Fără ei, ar fi imposibil să se organizeze transportul de energie electrică pe distanțe lungi. Apoi, ne uităm mai atent la ce sunt aceste suporturi și la ce tipuri sunt acestea.

Informații generale

Inițial, stâlpii de lemn au servit ca poli de transmisie de putere, care au căzut rapid în dezavantaj și nu au avut suficientă forță. În consecință, sa decis înlocuirea acestora cu structuri din beton armat.

Pentru prima dată în Uniunea Sovietică, au apărut în 1933, dar au devenit răspândite în anii '50. De atunci, suporturile de beton armat au câștigat o mare popularitate ca urmare a construcției simple și a duratei de viață îndelungate. În plus, avantajul lor incontestabil este prețul scăzut.

Datorită rezistenței la apă și rezistenței ridicate la îngheț a betonului, aceste suporturi sunt recomandate pentru utilizarea în orice condiții climatice.

Rack vibrat pentru beton armat pentru liniile de transmisie

Tipuri de rafturi și domeniul de aplicare

Până în prezent, produceți suporturi de beton armat din următoarele tipuri:

Stâlpi de vibrație pretensionați (SV).	Folosit pentru linii de transmisie aeriene cu o tensiune de 0,38-10 și 35 kW. În fabricarea lor folosind beton precomprimat, care asigură o structură de beton de înaltă rezistență.
Suporturi conice (SK)	Fabricat în conformitate cu GOST 22687-85. Aceste suporturi sunt utilizate la construcția grupurilor de transformatoare, a luminii de proiecție, a conductorilor de trăsnet, etc. În plus, aceste suporturi sunt utilizate pe calea ferată electrică ca bază a liniei de comunicații.
Rafturi centrifugate	Folosit pentru linii electrice de înaltă tensiune. Fabricarea acestor suporturi este reglementată de GOST 19330-99. În funcție de tip de rafturi rafturi centrifuge sunt de două tipuri: Integral cu secțiune transversală variabilă; Constă din legături de secțiuni diferite, de 6-7,5 metri lungime.
Rafturi din beton armat START	Pe lângă suportul anterior, sunt utilizate la amenajarea liniilor de transmisie a energiei electrice. Ele sunt de asemenea utilizate ca suporturi de iluminat.
Suporturi monobloc	Acest tip de sprijin este deosebit de comun. Ele sunt utilizate ca turnuri de transmisie de putere 110-500 kW.

Clasificare după scop

Prin programare, rafturile se disting în următoarele tipuri:

intermediar - concepute pentru a menține greutatea cablurilor și firelor. Astfel de structuri nu sunt proiectate pentru sarcini orizontale. Aplicați la secțiunile directe ale liniilor electrice.
Ankernыe - folosit pentru a compensa diferența de tensiune a firelor. Instalat pe secțiuni directe ale liniilor electrice.
colț - conceput pentru a compensa tensiunea firelor la înclinarea șenilei. Folosit în locuri de întoarcere a liniilor electrice. La trecerea la grade de 30 °, se folosesc coloane intermediare pentru colțuri peste 30 ° - suporturi pentru unghi de ancorare.
capăt - proiectat pentru a compensa tensiunea unilaterală a cablurilor și firelor de la capătul liniilor.
transpoziție - folosit pentru a schimba poziția cablurilor și firelor pe suporturi.
joncțiune - destinat să organizeze ramuri ale liniilor electrice.
cruce - utilizat la intersecția a două linii electrice.

Caracteristici ale pilonilor din beton armat

Toți poliii de transport sunt fabricați din materiale ecologice de înaltă calitate, care corespund anumitor standarde de stat. În plus, acestea trebuie să fie supuse unui control riguros al calității pe mai multe niveluri.

Datorită utilizării unui beton anti-coroziv special, produsele au o durată de viață excelentă. De asemenea, trebuie remarcat faptul că inginerii îmbunătățesc în mod constant proiectarea rafturilor, precum și folosirea de aliaje noi pentru fabricarea lor. Ca rezultat, forța și fiabilitatea suporturilor sunt în continuă creștere.

În funcție de aplicație, rack-urile de la care sunt fabricate pot varia. De exemplu, dacă un produs este destinat unei locații unde există înghețuri grave în timpul iernii, atunci se adaugă la beton o componentă naturală specială, care îl împiedică să curețe din expunerea la temperaturi scăzute. Pentru aranjarea liniilor de transmisie în zone cu activitate seismică mare, se folosesc suporturi cu grosimea peretelui mărită.

Fiți atenți! Costul suporturilor depinde nu numai de materialele utilizate pentru fabricarea acestora, ci și de configurația acestora. De exemplu, un suport din beton armat CB 110 - 5 cu prezența brațelor și a altor elemente de fixare va avea un cost crescut.

Dacă suporturile necesită o sarcină mare, în cazul în care distanța dintre suporturi este de aproximativ 300 de metri, se utilizează suporturi spațiale. Elementele lor sunt fabricate prin centrifugare.

demnitate

Datorită proprietăților suporturilor, acestea pot fi utilizate chiar și în condiții de mediu nefavorabile, incluzând:

În medii solide, lichide și gazoase, non-agresive și agresive. Această proprietate se datorează faptului că produsele au rezistență bună la coroziune.
Cu o temperatură medie de până la -55 grade Celsius inclusiv.
Cu seismicitate de până la 7 puncte.
În zonele caracterizate de rafale puternice de vânt.

În general, se poate spune că domeniul de aplicare al suporturilor nu se limitează la trăsăturile de teren și condițiile de mediu.

În ceea ce privește celelalte avantaje, se pot evidenția următoarele aspecte:

Relativa ieftinitate;
Nivel ridicat de tipificare și unificare;
Prezența în țară a unei puternice baze de producție;
Durată lungă de viață, care este de 40-60 de ani.

deficiențe

Desigur, împreună cu avantajele, există unele dezavantaje:

Stâlpi din beton armat выдерживают максимальные нагрузки в несколько раза меньшие, чем металлические.
Pentru construirea de linii este necesar să se folosească de două ori mai multe suporturi.
Necesită costuri suplimentare de transport.
Încărcarea necesită folosirea unui echipament special, deoarece chiar și o echipă de muncitori cu mâinile lor nu o pot face.

Interpretarea marcării

Suportul de marcare, deoarece nu este greu de ghicit, conține informații despre produs.

Se descifrează după cum urmează:

Primele litere indică tipul de suport;
Numere - indică lungimea produsului în decimetri;
Numărul de după cratimă indică momentul de încovoiere calculat.

De exemplu, rackul din beton armat CB 95 - 3:

Stativ de vibrații;
Lungime produs 96 decimetri;
Momentul de încovoiere estimat - 3 ts * m.

În consecință, pilonul din beton armat CB 95 - 2 are aceiași parametri, însă momentul de încovoiere calculat este de 2 3 tf * m.

Caracteristici de instalare

Instrucțiunile de instalare scurte pentru suporturi sunt următoarele:

Lucrarea începe cu așezarea unor părți ale suporturilor de-a lungul traseului, pentru asamblarea ulterioară.
Apoi, săpați tranșele cilindrice, în locurile de instalare a rafturilor.

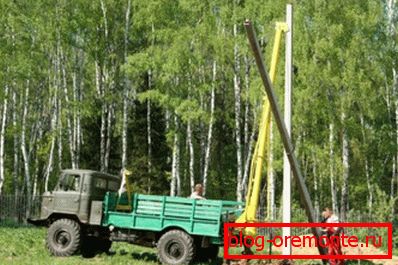

Apoi, structurile asamblate sunt ridicate cu macaraua în poziția de proiectare și instalate în gropile pregătite. În soluri cu o capacitate nesemnificativă, rezistența instalației se realizează prin fixarea suporturilor cu bare de traversare și instalarea lor pe plăci speciale.
Apoi groapa este umplută cu nisip și pietriș.
Pentru montarea plăcuțelor, instalați plăcile de ancorare la distanța de proiectare de la rafturi.

Fiți atenți! În timpul lucrărilor cu plăci de beton, prelucrarea lor mecanică poate fi necesară. În acest caz, uneltele cu diamant sunt folosite ca cele mai eficiente. De exemplu, găurirea cu diamant a găurilor în beton poate fi necesară pentru montarea ancorelor sau tăierea betonului armat cu cercuri de diamant.

concluzie

Rafturile din beton armat sunt folosite la construcția liniilor electrice de toate nivelele de tensiune. Datorită mai multor avantaje, mai mult de jumătate din liniile electrice din țara noastră sunt construite cu ajutorul lor.

În plus, odată cu dezvoltarea tehnologiei, structurile și materialele suporturilor sunt, de asemenea, în mod constant îmbunătățite, astfel încât în timp nu își pierd relevanța. Din videoclipul din acest articol puteți obține mai multe informații despre acest subiect.
