Tăvi din beton armat: caracteristici, tipuri, aplicare

Jgheabul din beton armat este un element de construcție prefabricat din beton armat și destinat construcției diferitelor structuri tehnice: canale de comunicare și canale de apă, jgheaburi de canalizare, sisteme de drenaj, rețele de încălzire și diverse elemente de comunicații subterane și de suprafață. Vă vom spune ce tipuri și dimensiuni de tăvi din beton armat există, care sunt caracteristicile și domeniul lor de aplicare.

Principalele caracteristici ale tăvilor

Dimensiuni și formă

Pentru a înțelege care sunt tăvile din beton armat, ar trebui să le analizați în detaliu. Dacă nu țineți seama de nuanțele, atunci putem spune că aceste produse au o secțiune transversală în formă de U și seamănă cu jgheaburi.

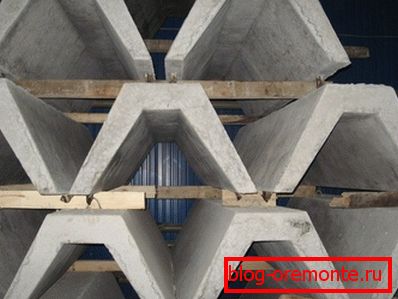

În acest caz, secțiunea geometrică poate fi fie dreptunghiulară, fie trapezoidală, triunghiulară, eliptică sau parabolică. În diferite scopuri se utilizează o formă sau alta, în funcție de sarcini, de exemplu, în sistemele de drenare se utilizează tăvi de canal din beton armat cu secțiune dreptunghiulară și triunghiulară - pentru canale de scurgere de-a lungul autostrăzilor.

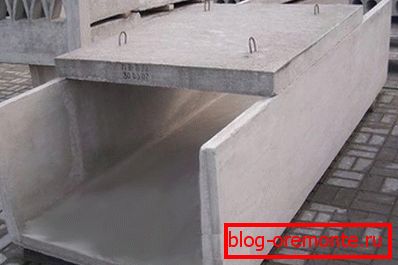

De asemenea, la tăvi se produce o suprapunere specială. Acestea sunt plăci de beton armat sau metalice, care servesc la protejarea comunicațiilor împotriva pătrunderii substanțelor și obiectelor nedorite, precum și pentru prevenirea colmatării canalelor de drenaj și a canalelor de drenaj.

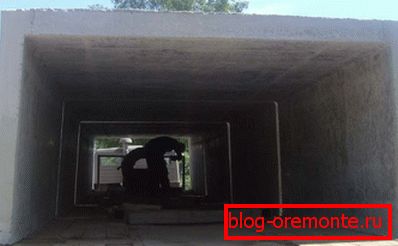

Dimensiunea tăvii poate varia. În funcție de scopul și marca produsului, lungimea, lățimea, grosimea peretelui, înălțimea și, în consecință, volumul pot varia. Lungimea și lățimea pot varia de la 25 - 50 cm până la trei până la șase metri, înălțime - de la 6 la 160 cm, greutate - de la 25 kg la 3 tone și mai mult.

  Fiți atenți! Potrivit GOST pentru producția de produse din beton, produsele pot avea atât dimensiuni standard, cât și valori mai rare. Metoda de atașare a tăvii la cablurile de ridicare sau la înșurubarea poate varia, de asemenea.

Compoziție și proprietăți

După cum sa menționat deja, tăvile sunt realizate din beton armat. Conform GOST 23009-78 pentru producerea datelor concrete ar trebui să se utilizeze beton de ciment pe bază de ciment Portland M400 și mai sus. Betonul trebuie să fie greu, dens, realizat pe agregate dense și să aibă un grad nu mai mic decât M300.

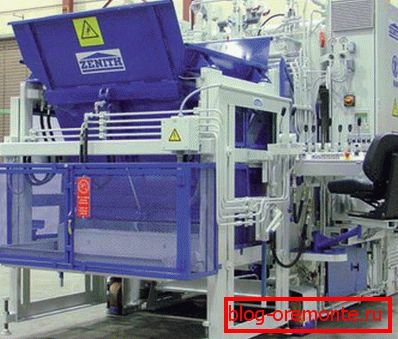

În procesul de producție, utilizând tehnologia de turnare prin injecție sau formare prin vibrații. Aceste metode vă permit să creați un material de înaltă rezistență, geometrie suficient de precisă, rezistență la apă și rezistență la îngheț, deoarece compactarea betonului îmbunătățește foarte mult calitatea acestuia.

Oțel de clasa AI-AIII și, de asemenea, BP-I este utilizat ca armătură, iar diametrul secțiunii transversale trebuie să fie de cel puțin 6 mm cu o întindere transversală longitudinală și nu mai mică de 5 mm. Producția de tăvi este reglementată de documentele de reglementare, dintre care principalul este GOST 21509-85, manualul nu implică crearea propriilor mâini.

  Fiți atenți! Materialele și tehnologiile aplicate ne permit să numim aceste produse elementele rezistente la apă, rezistente la îngheț și rezistente la îngheț ale rețelelor de inginerie, ingineriei hidraulice și structurilor clădirilor.

Soiuri și scop

În primul rând, trebuie spus că CBL este împărțit în trei grupe principale:

1. Stații de beton de drenaj. Utilizat pentru construcția sistemelor de drenaj, canalizare și colectoare, precum și pentru instalarea diferitelor elemente ale structurilor hidraulice și a sistemelor de deviere a apei de pe traseele de transport;

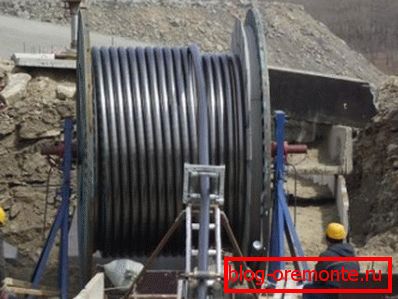

2. Tăvi de cablu. Proiectat pentru instalarea canalelor de cablu, instalarea de utilități, protecția pneurilor și a diferitelor rețele electrice, de comunicații, de informare și canale de comunicare;
3. Tăvi de beton pentru rețeaua de încălzire. Se utilizează pentru a proteja conductele cu aburi și apă fierbinte de contactul cu topitura și apele subterane, a curenților sedimentari, a solului și a substanțelor chimice agresive. Diferă în durabilitatea sporită și rezistența la influențele distructive ale mediului.

În plus, există o clasificare după scop:

• rutier. Serviți pentru colectarea și scurgerea apei de pe autostrăzi, trotuare pietonale, carări urbane și parcări;
• cale ferată. Există interpeductal și interduspalnye (MPL și MSL), concepute pentru a scurge apa de pe căile ferate;
• drenaj. Utilizat în construcția canalelor de scurgere, precum și pentru devierea apei de la fundațiile și soclurile clădirilor, transferul și evacuarea acesteia în zone desemnate;
• drenaj. Acestea sunt folosite pentru a devia apa din parcelele de uz casnic și de fermă, pentru a organiza colectarea și îndepărtarea furtunilor și a apei topite, a apei de descărcare de gunoaie de pe diguri, pante, poduri etc. Aici există un tip separat - tăvi telescopice, care sunt utilizate pentru descărcarea fluidelor de pe diguri și pante, inclusiv pe autostrăzi și autostrăzi;

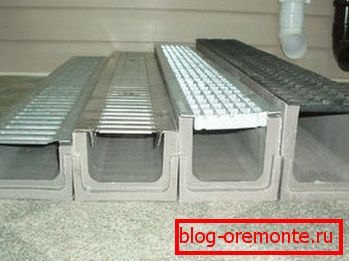

• ploaie. Sunt de dimensiuni mici și sunt folosite pentru a construi jgheaburi pentru a colecta apă în zone, în jurul caselor, de-a lungul drumurilor și străzilor, trotuare etc. Sunt o parte integrantă a canalelor de canalizare și a sistemelor de îmbunătățire a teritoriilor;
• cablu. Așa cum am menționat deja, utilizat pentru instalarea rețelelor de inginerie;
• Teplotrassnye. Protejează conductele de coroziune, presiunea solului, deplasarea solului, precum și de contactul cu mediul extern și pierderile de căldură.

Prețul produselor depinde de mărime, scop, tip și formă. Acesta poate varia de la câteva sute la mai multe mii de ruble.

  Fiți atenți! Pentru confort, ele produc elemente suplimentare care sunt destinate pentru selectarea lungimii canalului, altfel va fi necesar să se taie betonul armat cu cercuri de diamant. De asemenea, piesele pot avea diferite găuri tehnologice în pereți sau în fund, ceea ce permite să nu se utilizeze găuri de diamant în beton în timpul instalării.

concluzie

Tăvile de beton și produsele prin cablu sunt elemente indispensabile pentru sistemele de drenare și drenaj, sistemele de canalizare furtunoasă și stradală, sistemele de alimentare cu apă caldă și utilități. Utilizarea acestor produse reduce costurile de construcție ale instalațiilor enumerate și accelerează instalarea acestora.

Videoclipul din acest articol vă va ajuta să înțelegeți mai bine caracteristicile JBL.
