Testarea nedistructivă a betonului: metode directe și

Structurile de construcție bazate pe un amestec de liant, nisip și agregate trebuie testate pentru fiabilitate și siguranță. Cu toate acestea, astfel de studii nu ar trebui să fie cauza întreruperii funcționării obiectului de încercare, prin urmare, rezistența betonului este determinată de o metodă nedistructivă. Acest lucru vă permite să reduceți costurile, să reduceți intensitatea forței de muncă și să eliminați pagubele locale.

Metode de control direct

Aceste metode sunt necesare pentru formarea dependențelor de calibrare și ajustarea lor ulterioară pentru metodele indirecte efectuate pe aceleași părți ale structurii. Tehnologia de determinare a proprietăților de rezistență a betonului poate fi aplicată în timpul examinării în diferite etape ale construcției clădirilor, precum și în timpul operării și reconstrucției obiectelor finite.

Chipping off

O astfel de operațiune se realizează în conformitate cu standardele de stat, care reflectă informațiile de bază privind metoda de desfășurare. Rezultatele obținute nu sunt afectate de starea suprafeței.

Pentru cercetare folosind dispozitive de ancorare de trei tipuri.

1. Miezul de lucru echipat cu un cap de ancorare.
2. Dispozitivul cu prezența unor obrajuri segmentate în formă de con și groove.
3. Un dispozitiv cu conul expandabil gol, care are o tijă specială pentru fixarea dispozitivului într-o singură poziție.

NOTĂ! La alegerea tipului de fixare și adâncimii de penetrare a ancorei, trebuie să se țină seama de puterea presupusă a compoziției și a dimensiunilor agregatului, care este reflectată în tabelul de mai jos.

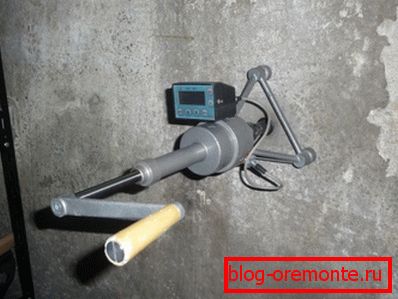

În structurile monolitice, testarea rezistenței betonului printr-o metodă nedistructivă, care implică ruperea cu așchiere, se realizează simultan în trei locuri. La reglarea dependențelor de calibrare, se efectuează trei teste indirecte împreună cu această metodă.

Rip Chipping

Această metodă implică tăierea marginii structurii de testare. Mai întâi, este folosit pentru a controla segmente liniare, cum ar fi barele de traversare, coloanele, grămezile, grinzile și grinzile de susținere. Operația nu necesită pregătire suplimentară, totuși, în prezența unui strat protector cu o grosime mai mică de 20 mm, metoda nu poate fi aplicată.

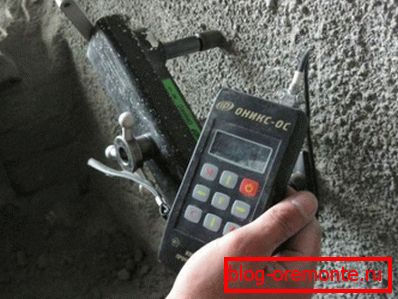

Discuri metalice detașabile

Un alt eveniment care permite testarea nedistructivă a betonului nu este utilizat pe scară largă în țara noastră, care este asociat cu condiții de temperatură limitate. Un alt factor negativ este nevoia de a fora brazda, ceea ce reduce productivitatea studiului.

Metoda însăși implică înlăturarea înregistrării de tensiune, care este necesară pentru distrugerea locală a compoziției întărite atunci când discul de oțel este rupt. La determinarea proprietăților de rezistență, forța aplicată și suprafața proiectată sunt luate în considerare.

Metode de control indirect

Подобные исследования проводятся, когда нужно оценить значение прочностных характеристик, используя их в качестве одного из нескольких факторов, дающих представление о техническом состоянии сооружения. Полученный результат не допускается использовать, если не была определена частная градуировочная зависимость (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).

Testarea cu ultrasunete

Metoda larg răspândită de testare a metodei nedistructive concrete, care implică utilizarea undelor ultrasonice. În timpul operației, se stabilește o relație între rata de oscilație și densitatea amestecului solidificat.

Dependența poate fi afectată de o varietate de factori.

• Fracțiunea agregatului și cantitatea sa în soluție.
• Metoda selectată de preparare a compoziției.
• Gradul de compactare și stres.
• Modificarea consumului de liant cu mai mult de 30%.

Supliment! Anchetele cu ultrasunete oferă posibilitatea de a efectua teste de masă de aproape orice tip de design, de nenumărate ori. Principalul dezavantaj constă în eroarea admisă.

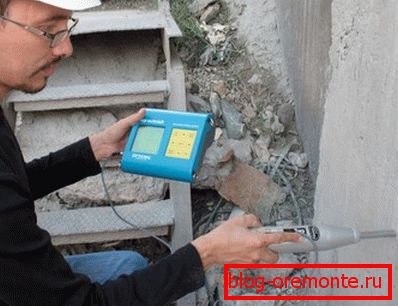

Reculul elastic

Testarea nedistructivă a rezistenței betonului prin această metodă ne permite să stabilim relația dintre rezistența la compresiune și elasticitatea materialului. În studiul capului metalic al dispozitivului principal după ce impactul se îndepărtează de o anumită distanță, ceea ce reprezintă un indicator al proprietăților de rezistență ale structurii.

În timpul testului, dispozitivul de fixare este fixat astfel încât elementul de oțel să fie în contact strâns cu suprafața de beton, pentru care sunt utilizate șuruburi speciale. După montare, pendulul este montat orizontal. În acest caz, se fixează direct pe declanșator.

Atașați dispozitivul perpendicular pe plan, trageți trăgaciul. Atacatorul este învins automat, după care este eliberat independent și face o lovitură sub acțiunea unui arc special. Elementul metalic se oprește la o anumită distanță, măsurată pe o scară specială.

Ca instrument de bază pentru testare, se folosește un instrument al sistemului KISS, care are o structură destul de complicată. Rezistența amestecului întărit poate fi determinată pe baza datelor de la dispozitiv, după efectuarea a 6-7 teste pe un program special.

Oferind un impuls de șoc

Datorită acestei metode de cercetare, este posibil să se fixeze energia de impact eliberată în momentul contactului dintre striker și structura de beton. Faptul că testarea nedistructivă a betonului, care funcționează pe principiul impulsului de șoc, are dimensiuni compacte este considerată un moment pozitiv. Cu toate acestea, prețul lor este destul de ridicat.

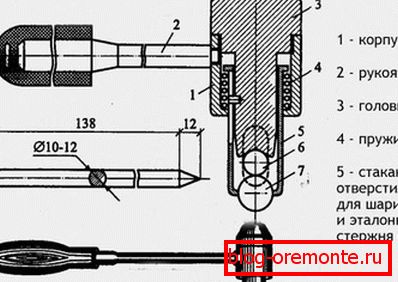

Deformarea plastică

În timpul operației, se fac măsurători ale dimensiunilor urmei pe suprafața betonului de către elementul de oțel. Metoda este considerată oarecum depășită, dar datorită echipamentului său cu costuri reduse, ea continuă să fie utilizată în mod activ în mediul de construcție. După grevă, se măsoară amprentele rămase.

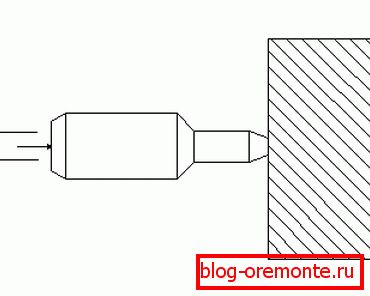

Dispozitivele pentru determinarea rezistenței de acest tip se bazează pe împingerea tijei direct în plan prin presiunea statică a forței dorite sau a impactului convențional. Dispozitivele principale sunt produse pendulum, ciocan și primăvară.

Mai jos sunt condițiile de funcționare.

• Testele trebuie efectuate pe amplasament, a cărui suprafață variază între 100 și 400 de metri pătrați. cm.
• Când efectuați această operație, trebuie efectuate cel puțin cinci măsurători cu o precizie ridicată.
• Forța de impact trebuie să fie perpendiculară pe planul de testare.
• Pentru a determina caracteristicile de rezistenta necesita o suprafata neteda, care se realizeaza prin turnarea in cofraje a metalului.

Fiți atenți! Dacă un beton este măsurat prin puterea unei metode nedistructive folosind dispozitive de tip ciocan, eșantioanele trebuie instalate pe o bază perfect plată.

Caracteristicile comparative ale exemplului

Un bine realizat din beton armat monolit este considerat obiect. Adâncimea sa este de 8 m, iar raza este de 12 m. Umplerea suprafețelor laterale a fost realizată prin cârlige care împart structura în 7 înălțimi.

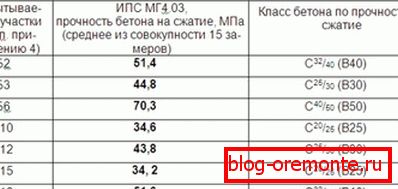

Rezultatele cercetării sunt prezentate în tabelul de mai jos.

Concluzie! Din tabelul de mai jos, devine clar că eroarea minimă din cercetare este caracteristică metodei cu ultrasunete. Scatterul atunci când verificați impulsul de șoc este maxim.

Testarea fără utilizarea dispozitivelor

Studiile de mai sus au fost luate în considerare prin utilizarea unor dispozitive speciale, dar dacă este necesar, testele simple pot fi efectuate manual. Nu va fi posibil să se obțină informații exacte despre proprietățile de rezistență, dar este destul de realistă determinarea clasei de beton.

În primul rând, se pregătește instrumentul necesar: o daltă și un ciocan, a cărui greutate variază între 400-800 g. Dispozitivul de tăiere a șocurilor este instalat perpendicular pe suprafață.

Loviturile unei forțe medii sunt cauzate de ea, în urma căreia se va efectua analiza.

• O amprentă abia vizibilă poate indica faptul că amestecul întărit aparține clasa B25 și mai mare.
• Semnele foarte vizibile pe suprafața structurii rămân de obicei când se utilizează betonul B15.
• Insulele semnificative și prezența de cruste ne permit să atribuim compoziția aplicată clasei B10.
• Dacă vârful sculei a intrat în avion la o adâncime mai mare de 1 cm, atunci betonul B5 a fost posibil pentru muncă.

Atenție! Este posibilă efectuarea unui control în acest mod în câteva minute fără niciun echipament. După aceasta, va exista deja o idee despre ce rezistență are compoziția solidificată.

Standard de stat

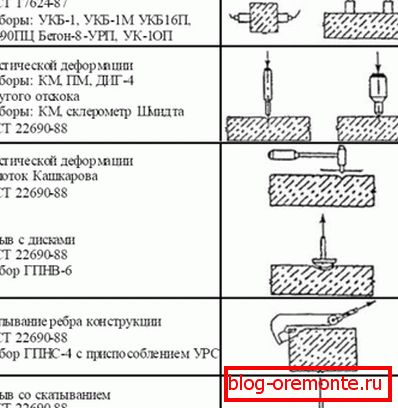

Sunt reglementate metodele nedistructive de monitorizare a rezistenței betonului în conformitate cu GOST 22690-88, ale căror puncte se aplică amestecurilor ușoare și grele. Cu toate acestea, aceasta reflectă numai metodele mecanice care nu includ ultrasunetele. Valorile lor limită sunt prezentate în tabel.

Lucrați cu beton

• Pentru formarea structurilor pe baza amestecului de construcții, se realizează cofrajul din lemn sau metalul care poate da forma dorită materialului.
• Pentru a îmbunătăți caracteristicile de calitate ale compoziției este plasată o rețea de armătură din oțel, lipită prin sudură sau prin sârmă. De obicei, dimensiunea celulelor variază de la 10 la 20 de centimetri.
• Dacă este necesar să se separe o parte din structură, se utilizează tăierea betonului armat cu cercuri de diamant.. O astfel de operațiune poate fi efectuată cu ajutorul apei pentru a evita praful greu.
• Soluția este turnată, de regulă, la temperaturi pozitive.. Cu toate acestea, în prezența unui echipament special pentru încălzire, este permisă efectuarea lucrărilor cu citiri negative ale termometrului.
• Pentru a crea ventilație în interiorul structurii de beton (de exemplu, pentru fundație sau mansardă), găurile de diamant sunt forate în beton.
• Se permite încărcarea structurii finite numai după solidificarea finală a amestecului, adică după 28 de zile.

Ca o concluzie

Представленная инструкция позволяет получить представление о проведении проверки прочностных качеств бетонных конструкций не только при помощи специального оборудования, но и с использованием подручных средств. Однако самостоятельный метод даст возможность сделать лишь предварительную оценку характеристик (см.также статью «Коррозия бетона: причины и меры противодействия»).

Mai multe informații despre control pot fi obținute după vizionarea videoclipului din acest articol.
