Tmo pentru încălzirea betonului: scop, caracteristici,

Încălzirea TMO de beton este o tehnologie care permite așezarea și turnarea betonului gata preparat în construcții monolitice la temperaturi negative fără a perturba procesul tehnologic, oferind materialul cu condiții normale de maturare și întărire. Vrem să spunem despre scopul și caracteristicile echipamentului pentru încălzirea transformatorului de beton.

Fotografia prezintă un transformator pentru încălzirea betonului în funcționare.

Beton de încălzire

numire

Instrucțiunile pentru ouat necesită respectarea regimului de temperatură.

Betonul este o piatră artificială, obținută după întărirea unei soluții special selectate de lianți și agregate, închise cu apă. Procesul de întărire este asigurat de reacția de hidratare a cimentului, care necesită ciment portland și apă în stare lichidă.

În ciuda planificării corespunzătoare și a organizării serioase a activităților de construcție, nu este posibilă evitarea muncii în timpul iernii. Ca urmare, este nevoie de montarea betonului sau turnarea structurilor monolitice la temperaturi negative, ceea ce necesită o anumită abordare a muncii și o tehnologie specială de așezare.

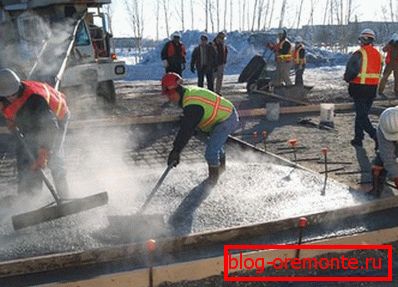

Concretizarea de iarnă necesită o abordare specială.

După cum probabil ați ghicit, atunci când temperatura aerului scade sub zero grade Celsius, apa din soluția de beton începe să înghețe și să cristalizeze, ceea ce determină stoparea reacției de hidratare din cauza lipsei de lichid liber. Ca rezultat, betonul nu câștigă forța de proiectare și nu-și poate îndeplini sarcinile.

  Fiți atenți! Există o opinie că după dezghețarea betonului continuă să câștige forță și să se coacă, ca și când nu s-ar fi întâmplat nimic. Cu toate acestea, nu este așa: materialul nu va putea să obțină puterea calculată și va fi totuși mai rău în toate privințele.

Posibilitatea de a lucra în timpul iernii poate accelera semnificativ construcția.

Singura modalitate de a împiedica înghețarea apei în soluție este să-l încălziți. Aceasta permite materialului să obțină puterea principală pentru perioada în care aproape toată apa va reacționa la hidratarea cimentului și practic nu există lichid liber în beton.

  Fiți atenți! Încălzirea betonului vă permite să accelerați timpul de construcție, să vă organizați optim etapele, să reduceți costul echipamentului simplu și lipsa sezonieră a materialelor și a forței de muncă.

mijloace

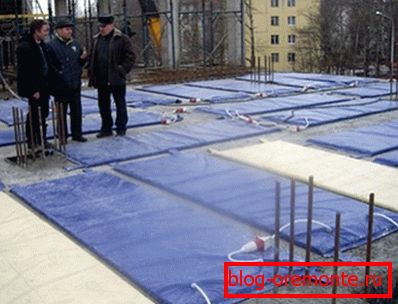

Pentru încălzire, puteți utiliza radiații infraroșii.

Există diferite moduri de încălzire a betonului pentru zugrăvirea și turnarea în timpul iernii.

Astfel de tehnologii sunt utilizate cu o frecvență diferită:

  • Construcția de adăposturi, teplushk, suprastructuri și alte structuri care împiedică contactul direct al zonei de lucru cu aer rece. Se utilizează frecvent în combinație cu încălzitoare pentru electricitate, combustibil solid, motorină sau gaz. Se referă la metode costisitoare și ineficiente, nepotrivite pentru obiectele de mari dimensiuni;
  • Folosiți cofrajul încălzit. Se presupune prezența unui echipament special pentru construcția cofrajului cu elemente de încălzire, precum și a unui complex de cabluri de conectare și alimentare, transformatoare și sisteme de automatizare pentru controlul și protecția sistemului. Potrivit pentru structuri mici, pereți și alte elemente standard;
  • Electrod de încălzire a betonului. Pe baza efectului termic caracteristic trecerii curentului electric printr-un conductor cu rezistență, numai soluția aici este soluția în sine. Are eficiență scăzută și costuri mari de energie, este potrivit pentru turnarea pereților verticali, diafragme și coloane;
  • Beton de încălzire с помощью провода ПНСВ (1, 2). În interiorul cofrajului este plasat un fir special care se încălzește atunci când curentul electric trece prin el. Încălzirea betonului cu TMO și firele se caracterizează printr-o eficiență destul de ridicată și un consum redus de energie, adecvată pentru diverse structuri masive și nestandardizate, caracterizată printr-o pregătire complexă;
  • Încălzire prin infraroșu. Aici soluția este încălzită de covoare speciale de radiație, dar există problema evaporării apei. Metoda este potrivită pentru plăci și structuri mici orizontale și cu pereți subțiri;
  • Încălzire prin inducție. Bazat pe fenomenul de inducție electromagnetică: o bobină cu un conductor creează un câmp electromagnetic alternativ care induce curentul în cușca de armare a structurii, ca urmare a încălzirii. Diferă în echipamentele scumpe și calculul complex al numărului de viraje și al efectului termic.

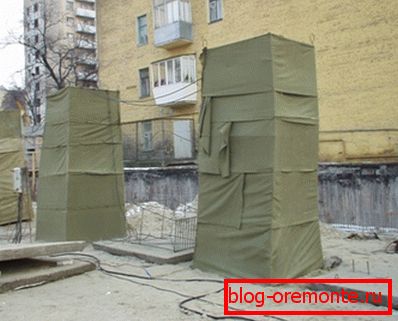

Construcția de adăposturi - o modalitate populară de combatere a înghețului.

Fiți atenți! Analiza tuturor metodelor de creștere a temperaturii soluției vă permite să selectați încălzirea folosind firele cele mai versatile și eficiente, relevante pentru structurile de diferite mărimi și forme și potrivite pentru lucrul cu volume mari de beton.

Coframele de încălzire reprezintă o soluție modernă.

În continuare, considerăm sursa principală de energie pentru sistemele de încălzire electrică pentru transformatoare de beton și stații care transformă tensiunea rețelei la valori acceptabile, precum și alimentarea și reglarea curentului de funcționare la instalație.

echipament

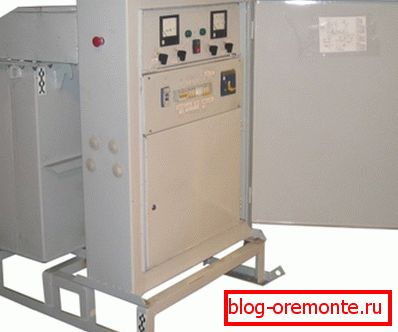

Cea mai comună stație de transformare KTPTO-80.

Pentru punerea în aplicare a încălzirii electrice necesită echipament special. În plus față de firele sau electrozii de încălzire, veți avea nevoie de o sursă de alimentare cu parametrii specifici de curent și de tensiune la ieșire.

Cel mai comun tip de echipament este stația KTPTO-80 pe un transformator de putere TMTO-80 / 0.38 U-3. Acesta este un transformator răcit cu putere, cu răcire cu ulei, și o înfășurare trifazată cu trei fire, cu o putere de 80 kW.

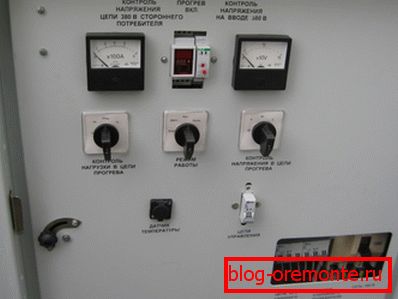

Tablou de comandă al stației de încălzire a betonului.

Tensiunea de ieșire (LV) este de 42 V, tensiunea de intrare (HV) este de 380 V. Frecvența curentului de alimentare este de 50 Hz, este necesară o sursă de alimentare trifazată cu o putere nominală de 2,5 kVA. Pe partea SN sunt disponibile astfel de tensiuni de tensiune de mers în gol - 55 V, 65 V, 75 V, 85 V și 95 V.

Puterea de înfășurare a unui transformator de putere pe partea LV este de 2,5 kVA, curentul de pe partea SN la o tensiune de 55 - 65 V - 520 A, la o tensiune de 75 - 85 - 95 V - 471 A.

În modul automat, este posibilă ajustarea temperaturii încălzirii electrice în intervalul de 20 - 100 grade Celsius. O putere de 80 kW permite încălzirea a 90 m3 de beton.

Sârmă este așezată și fixată pe colivia de armare.

Stația este echipată cu un transformator de putere în carcasă, o carcasă de protecție cu ușile care facilitează inspecția și repararea unităților, modulul de comandă și protecție de la funcționarea de urgență, paranteze, sanie sau cadru pentru transportul echipamentelor. Greutatea transformatorului este de 665 kg, dimensiuni - 147x140x101 mm.

Prețul echipamentului variază de la 90 la 120 de mii de ruble, chiria este de aproximativ 10% din costul pe zi. Conectarea stației și punerea ei în funcțiune cu încărcătura este făcută de un inginer de putere profesionist, nu este de dorit să o faceți singur, mai mult, este interzisă prin construirea de reglementări și tehnici de siguranță. Energetica ar trebui să aibă o toleranță standard de 1000 V.

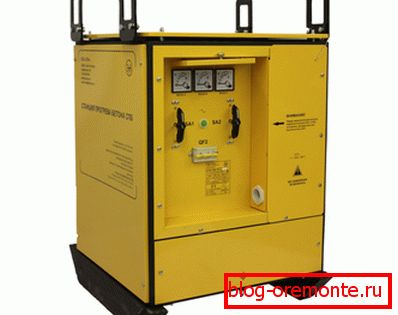

Versiune modernă a echipamentului ușor.

Fiți atenți! Stația poate fi utilizată ca sursă de energie pentru unelte electrice cu o tensiune de 42 V și pentru iluminarea obiectului. Nu se efectuează tăierea betonului armat cu cercuri de diamant și forarea diamantului de găuri în beton la o astfel de tensiune.

concluzie

echipament для трансформаторного прогрева бетонного раствора во время зимней укладки позволяет значительно ускорить строительство и оптимизировать организационные процессы относительно сезонов и времен года.

Videoclipul din acest articol va afișa dispozitivul aflat în funcțiune și va ajuta la înțelegerea utilizării acestuia.
